Сведения о средстве измерений: 82766-21 Система I/A Series участка резервуарного парка паспортной продукции 4 группы производства №4 ПАО "Саратовский НПЗ"

Номер по Госреестру СИ: 82766-21
82766-21 Система I/A Series участка резервуарного парка паспортной продукции 4 группы производства №4 ПАО "Саратовский НПЗ"
(Обозначение отсутствует)

Назначение средства измерений:
Система I/A Series участка резервуарного парка паспортной продукции 4 группы производства № 4 ПАО «Саратовский НПЗ» (далее - система) предназначена для измерений и измерительных преобразований стандартизованных аналоговых выходных сигналов датчиков и преобразователей измерительных в виде силы постоянного тока, регистрации и хранения измеренных значений, формирования управляющих и аварийных аналоговых и дискретных сигналов на основе измерений параметров технологических процессов на участке резервуарного парка паспортной продукции 4 группы производства № 4 ПАО «Саратовский НПЗ».

сертификация программного обеспечения

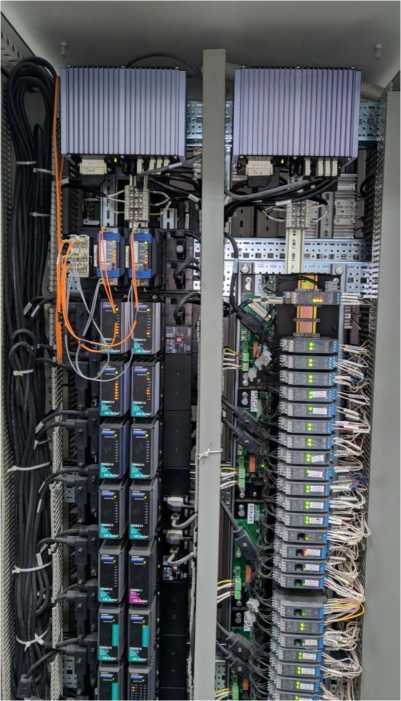

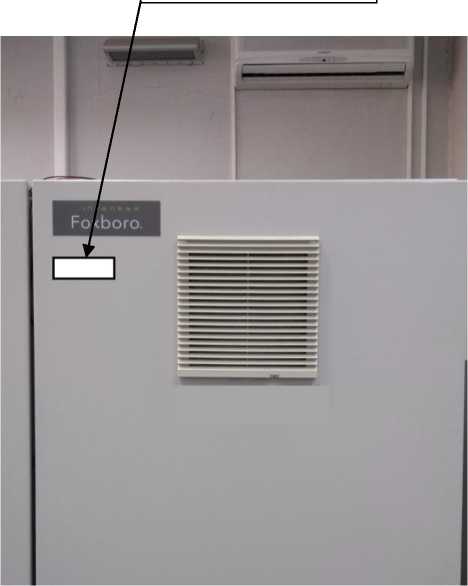

Внешний вид. Система I/A Series участка резервуарного парка паспортной продукции 4 группы производства №4 ПАО
Внешний вид.
Система I/A Series участка резервуарного парка паспортной продукции 4 группы производства №4 ПАО "Саратовский НПЗ"
Рисунок № 1
Внешний вид. Система I/A Series участка резервуарного парка паспортной продукции 4 группы производства №4 ПАО
Внешний вид.
Система I/A Series участка резервуарного парка паспортной продукции 4 группы производства №4 ПАО "Саратовский НПЗ"
Рисунок № 2

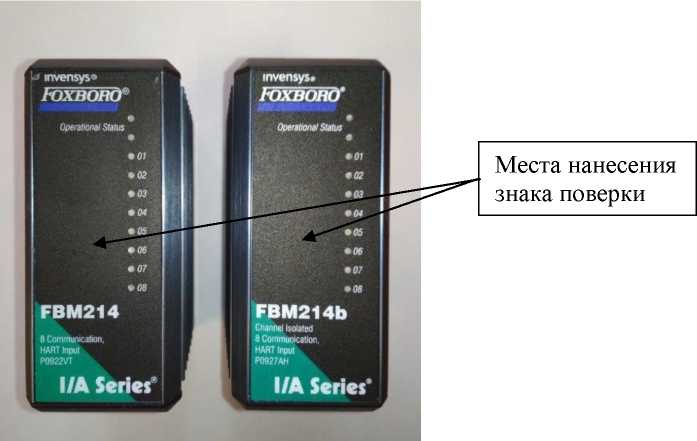

Внешний вид. Система I/A Series участка резервуарного парка паспортной продукции 4 группы производства №4 ПАО
Внешний вид.
Система I/A Series участка резервуарного парка паспортной продукции 4 группы производства №4 ПАО "Саратовский НПЗ"
Рисунок № 3

Общие сведения

Дата публикации - 31.08.2021
Срок свидетельства -
Номер записи - 183989
ID в реестре СИ - 1392355
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, FBM214,

Производитель

Изготовитель - Фирма "Invensys Systems Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок - 31
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 29
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2010
МПИ по поверкам - 1460 дн.

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Система I/A Series участка резервуарного парка паспортной продукции 4 группы производства №4 ПАО "Саратовский НПЗ" (Обозначение отсутствует)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Invensys Systems Inc."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
14810-05
01.12.2010
Системы, I/A Series
Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
2 года
14810-09
01.06.2014
Системы, I/A Series
Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года
15055-06
01.05.2011
Контроллеры отказоустойчивые программируемые, TRICON/TS3000
Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
2 года
15055-09
01.01.2015
Контроллеры отказоустойчивые программируемые, TRICON/TS3000
Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года
15863-07
01.07.2012
Датчики давления, I/A
Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
15863-08
01.01.2014
Датчики давления, I/A
Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
3 года
15879-06
01.09.2011
Анализаторы кондуктометрические, 870 ITEC/ 871 EC (LB, NL, EV)
Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
15880-06
01.09.2011
pH-метры, 8701 TPH/871 PH (A, B, F, P), 875 PH/871 PH, 871A, EP460, PH10
Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
15969-02
01.02.2007
Расходомеры массовые с преобразователями расхода и измерительными преобразователями, I/A Series (расходомеры), CFS10, CFS20, CFS30 (преобразователи расхода), CFT10, CFT15, CFT30 (измерительные преобразователи)
Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
2 года
15969-06
01.04.2011
Расходомеры массовые с преобразователями расхода и измерительными преобразователями, I/A Series (расходомеры), CFS10, CFS20 (преобразователи расхода), CFT10, CFT15, CFT50 (измерительные преобразователи)
Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
3 года
15971-02
01.02.2007
Расходомеры вихревые, 83F, 83W
Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
4 года
15971-07
29.09.2022
Расходомеры вихревые, 83F, 83W, 84F, 84W
Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
4 года
15973-02
01.02.2007
Системы измерительные количества продукта в резервуарах, Tank-Expert
Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
2 года
20248-05
01.12.2010
Преобразователи измерительные, RTT20
Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
2 года
20361-02
01.02.2007
Счетчики-расходомеры индукционные с первичным и вторичным преобразователем, I/A Series (счетчик) 9300A (первичный преобразователь) IMT25 (вторичный преобразователь)
Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
4 года
20361-03
01.07.2008
Счетчики-расходомеры индукционные с первичными и вторичными преобразователями, I/A Series (счетчик) 9300А, 2800, 8000А, 8300, 9100А, 9200А (первичные преобразователи) IMT25, IMT25L, IMT96 (вторичные преобразователи)
Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
4 года
20379-02
01.02.2007
Преобразователи многопараметрические, IMV30
Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
2 года
20379-04
01.02.2009
Преобразователи многопараметрические, IMV30
Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
2 года
20379-10
01.04.2015
Преобразователи многопараметрические, IMV30 и IMV31
Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года
20908-06
01.05.2011
Контроллеры отказоустойчивые программируемые, TRIDENT
Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
2 года
51424-12
03.10.2017
Расходомеры многофазные, NetOil&Gas
Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
4 года
53133-13
02.04.2018
Расходомеры массовые с преобразователями расхода и измерительными преобразователями, I/A Series (расходомеры), CFS10, CFS20 (преобразователи расхода) и CFT50, CFT51 (измерительные преобразователи)
Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
4 года
54693-13
23.08.2018
Датчики температуры, RTT15, RTT20, RTT30, RTT80
Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года
58863-14
24.10.2019
Системы, I/A Series (Foxboro EVO™)
Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
4 года
60808-15
27.05.2020
Контроллеры отказоустойчивые программируемые, TRICON
Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
4 года
66221-16
26.12.2021
Расходомеры вихревые, Foxboro
Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
4 года
67381-17
02.05.2022
pH-метры, 875PH, 876PH и 876PH-S
Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
67732-17
09.06.2022
Анализаторы кондуктометрические, 875EC, 875CR, 876EC, 876CR
Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
82627-21

Система I/A Series установки ЭЛОУ-АВТ-6 и секции висбрекинга гудрона ПАО "Саратовский НПЗ", 1, 8, 3, 9, 3, 0
Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
4 года
82626-21

Система I/A Series установки Л-24-6 ПАО "Саратовский НПЗ", 1, 8, 3, 9, 3, 1
Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
4 года
82766-21

Система I/A Series участка резервуарного парка паспортной продукции 4 группы производства №4 ПАО "Саратовский НПЗ", Обозначение отсутствует
Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
4 года
84373-22

Система I/A Series установки РХ № 2 ПАО "Саратовский НПЗ", Обозначение отсутствует
Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
4 года
84348-22

Система I/A Series установки изомеризации ПАО "Саратовский НПЗ", Обозначение отсутствует
Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
4 года
84487-22

Система I/A Series установки ХВО ПАО "Саратовский НПЗ", Обозначение отсутствует
Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
4 года
84469-22

Система I/A Series установки БОСВ и участка ФХ ПАО "Саратовский НПЗ", Обозначение отсутствует
Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
4 года
84521-22

Система I/A Series участка резервуарного парка паспортной продукции 3 группы производства № 4 ПАО "Саратовский НПЗ", Обозначение отсутствует
Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
4 года
84522-22

Система I/A Series установки БОВ-4 ПАО "Саратовский НПЗ", Обозначение отсутствует
Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
4 года

Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.

Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.

В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.

Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Система I/A Series участка резервуарного парка паспортной продукции 4 группы производства №4 ПАО "Саратовский НПЗ" (Обозначение отсутствует)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ПАО "САРАТОВСКИЙ НПЗ"
(RA.RU.312258)
  • FBM214
  • Нет модификации
  • 31 1 29 2 0 31 29 2

    Стоимость поверки Система I/A Series участка резервуарного парка паспортной продукции 4 группы производства №4 ПАО "Саратовский НПЗ" (Обозначение отсутствует)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (ПО) системы подразделяется на встроенное и внешнее ПО. Встроенное ПО, влияющее на метрологические характеристики измерительных модулей, установлено в их энергонезависимую память на предприятии - изготовителе и недоступно для изменения в процессе эксплуатации.

    Внешнее ПО загружено в управляющие процессоры FCP270 и установлено на автоматизированном рабочем месте (АРМ) оператора. Идентификационные данные ПО приведены в таблице 1.

    Таблица 1 - Идентификационные данные внешнего ПО

    Идентификационные данные

    Значение

    «I/A Series для Windows»

    «F oxDraw/FoxV iew»

    Идентификационное наименование ПО

    Foxboro I/A Series

    F oxDraw/FoxV iew

    Номер версии (идентификационный номер) ПО

    He ниже 8.4.2, где 4.2 - номер подверсии

    He ниже 10.2.1, где 2.1 - номер подверсии

    Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Методы измерений изложены в документе «Система I/A Series (Foxboro EVOTM) Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к системе I/A Series участка резервуарного парка паспортной продукции 4 группы производства № 4 ПАО «Саратовский НПЗ»

    ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия

    ГОСТ Р 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности

    Изготовитель

    Фирма «Invensys Systems Inc.», США
    Адрес: 33 Commercial Street Foxboro, MA 02035-2099, USA
    Web-сайт: http://iom.invensys.com

    Испытательный центр

    Всероссийский научно-исследовательский институт расходометрии - филиал ВНИИМ им. Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
    Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-ая Азинская, д. 7«а»
    Телефон: (843) 272-70-62
    Факс: (843) 272-00-32
    e-mail: office@vniir.org

    Система является проектно-компонуемой, многоуровневой распределённой системой, применяемой для осуществления производственного контроля над соблюдением установленных законодательством РФ требований промышленной безопасности опасного производственного объекта. Функция системы состоит в измерении и преобразовании стандартизованных аналоговых электрических сигналов, поступающих от датчиков и измерительных преобразователей, приёма и обработки дискретных сигналов, сбора и отображения информации и формирования управляющих аналоговых и дискретных сигналов для управления технологическими процессами. Система включает в себя подсистему сбора, первичной обработки и контроля технической информации, выполняющей:

    • - опрос датчиков и приведение к физическим единицам измерений технологических параметров;

    • - контроль отклонений технологических параметров от регламентных норм;

    • - автоматическую диагностику состояния технических средств;

    • - формирование базы данных в режиме реального времени;

    • - обеспечение хранения значений уставок и данных, передаваемых со станции оператора, а также конфигурационной информации.

    Система включает:

    • - измерительные модули типа FBM214/ FBM214b;

    • - управляющие процессоры FCP270;

    • - терминальные панели, являющиеся модулями соединения с полевыми сигналами и обеспечивающие защиту модулей FBM;

    • - вспомогательное оборудование (блоки питания, адаптеры, коммутаторы);

    • - автоматизированные рабочие места (АРМ) оператора и сервер.

    На рис. 1 приведён внешний вид измерительных модулей FBM.

    Внешний вид. Система I/A Series участка резервуарного парка паспортной продукции 4 группы производства №4 ПАО

    Рисунок 1 Модули Fieldbus (FBM), монтируемые на DIN - рейку

    На рисунке 2 приведён вид на шкаф управления системы в сборе и указано место расположения таблички с указанием полного наименования системы и заводского номера.

    Внешний вид. Система I/A Series участка резервуарного парка паспортной продукции 4 группы производства №4 ПАО

    а)

    Место нанесения заводского номера

    Внешний вид. Система I/A Series участка резервуарного парка паспортной продукции 4 группы производства №4 ПАО

    б)

    Рисунок 2 - Шкаф управления системы: а) система в сборе; б) место расположения таблички


    приведена в таблице 5.

    Таблица 5 -

    Наименование

    Обозначение

    Количество

    Система I/A Series участка резервуарного парка паспортной продукции 4 группы производства № 4 ПАО «Саратовский НПЗ»

    -

    1 шт.

    (заводской

    №04)

    Техническая документация фирмы-изготовителя

    -

    комплект

    Руководство по эксплуатации

    -

    1 шт.

    Паспорт

    -

    1 шт.

    Методика поверки

    МП 1213-9-2020

    1 шт.


    Состав системы, метрологические и технические характеристики входящих в нее модулей приведены в таблицах 2, 3 и 4.

    Таблица 2 - Состав системы

    Тип модуля

    Кол-во каналов в модуле

    Кол-во модулей в системе

    Общее кол-во каналов

    FBM214/ FBM214b

    8

    29

    232

    Общее количество измерительных каналов в системе

    232

    Таблица 3 - Метрологические характеристики модулей

    Модули

    Сигналы

    Пределы** допускаемой основной приведенной погрешности

    Пределы допускаемой дополнительной приведенной погрешности от изменения температуры окружающей среды на 10 °С

    На входе

    На выходе*

    FBM214/ FBM214b (8 аналоговых входных каналов)

    От 4 до 20 мА

    15 бит

    ± 0,5 %

    ± 0,05 %

    *- соответствует диапазону от 12800 до 64000 квант при отображении в ПО на АРМ оператора системы;

    **- при нормальных условиях измерений (t = + 20 oC).

    Таблица 4 - Основные технические характеристики системы

    Наименование характеристики

    Значение

    Параметры электропитания системы - напряжение переменного тока, В

    220 ± 22

    - напряжение постоянного тока, В

    24 ± 1,2

    Потребляемая мощность, кВт

    2

    Условия эксплуатации:

    - температура окружающего воздуха, оС

    от + 10 до + 30

    - атмосферное давление, кПа

    от 84 до 106,7

    - относительная влажность (без конденсации), %

    от 10 до 85

    Средний срок службы, лет

    10
