УСПД является промышленным контроллером, выполненном в едином корпусе и имеющем следующие основные модули: центральный процессор, оперативная память, модуль хранения информации, модуль связи (в зависимости от исполнения), энергонезависимые часы, интерфейсы ввода - вывода.

УСПД выпускаются в двух исполнениях: в металлическом корпусе и в пластиковом корпусе.

УСПД состоят из аппаратной и программной части, программная часть встроена в аппаратную часть.

Основные функции УСПД:

• -  сбор информации с устройств ввода аналоговых и дискретных сигналов;

• -  сбор данных со счетчиков электроэнергии;

• -  сбор параметров качества электроэнергии и телеметрии;

• -  ведение «Журнала событий»;

• -  сбор информации с устройств ввода аналоговых и дискретных сигналов;

• -  накопление и хранение данных в энергонезависимой памяти (значение параметра по умолчанию составляет 35 суток);

• -  поддержка режимов передачи данных: GPRS с динамическим IP-адресом, GPRS со статическим IP-адресом;

• -  поддержка режима защищенного канала (VPN);

• -  синхронизация внутренних часов по протоколу NTP от NTP серверов (работающие в режиме «stratum2», прошедшие поверку и у которых нормируются метрологические характеристики погрешности синхронизации по NTP протоколу) или от модуля ГЛОНАСС/GPS утвержденного типа средств измерений (опционально);

• -  синхронизация времени счетчиков, цифровых и аналоговых датчиков в автоматизированных системах;

• -  обмен данными с диспетчерскими и операторскими пунктами.

УСПД выпускаются в 52 различных модификациях - структура условного обозначения модификаций УСПД приведена на рисунке 1.

• 1 — Тип средства измерений

• 2 — Номинальное напряжение

220 - 220 В переменного тока

230 - 230 В переменного тока

24 - 24 В постоянного тока

12 - 12 В постоянного тока

• 3 — Тип корпуса

DP1 или DP2 - металлический корпус

DP3 или DP4 - пластиковый корпус

• 4 — Тип интерфейса

k - количество интерфейсов

n - модификация

GSM-k-n - радиоинтерфейс GSM/GPRS

E^bn - интерфейс Ethernet

SFP^bn - интерфейс оптический Ethernet

RFWF-k-n - радиоинтерфейс Wi-Fi

RFLT^k^n - радиоинтерфейс LTE

USB^bn - интерфейс USB

CAN^k^n - интерфейс CAN

RS232^bn - интерфейс RS-232

RS422^bn - интерфейс RS-422

RS485^bn - интерфейс RS-485

RF433^bn - радиоинтерфейс 433 МГц

RF868^bn - радиоинтерфейс 868 МГц

RF2400^bn - радиоинтерфейс 2400 МГц

GLONASS^bn - модуль ГЛОНАСС/GPS

DOJcn - дискретные выходы

DI-k-n - дискретные входы

AOJcn - аналоговые выходы

ATk-n - аналоговые входы SIM-k-n - сим-карты

• 5 — Резервное питание

XXX - номинальное напряжение

RPS XXX - автоматическое подключение резервного питания

220 - 220 В переменного тока

230 - 230 В переменного тока

24 - 24 В постоянного тока

12 - 12 В постоянного тока

Нет символов - резервное питание отсутствует

Рисунок 1 - Структура условного обозначения УСПД

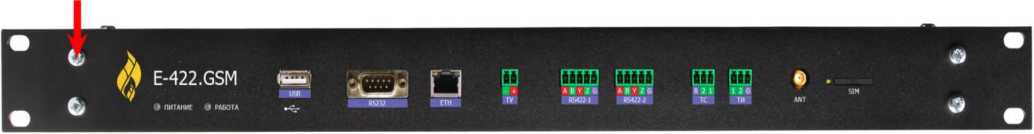

Общий вид УСПД, места пломбирования приведены на рисунке 2.

Место пломбировки

Рисунок 2 - Общий вид, места пломбирования УСПД с пластиковым корпусом (вверху), с металлическим корпусом (снизу)

Комплектность приведена в таблице 4.

аблица 4 - Комплектность УСПД

'аблица 2 - Метрологические характеристики

'аблица 3 - Технические характеристики
