Номер по Госреестру СИ: 82191-21
82191-21 Комплексы аппаратно-программные
("Парк Скан")
Назначение средства измерений:
Комплексы аппаратно-программные «ПаркСкан» (далее - комплексы) предназначены для измерений значений текущего времени, синхронизированных с национальной шкалой времени Российской Федерации UTC(SU), измерений текущих навигационных параметров и определения на их основе координат комплексов.
Внешний вид.
Комплексы аппаратно-программные
Рисунок № 1
Внешний вид.
Комплексы аппаратно-программные
Рисунок № 2
Внешний вид.
Комплексы аппаратно-программные
Рисунок № 3
Внешний вид.
Комплексы аппаратно-программные
Рисунок № 4
Общие сведения
Дата публикации - 21.07.2021
Срок свидетельства - 16.07.2026
Номер записи - 183471
ID в реестре СИ - 1391307
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
-,
Производитель
Изготовитель - ООО "Рекогна - Индастриал"
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
После предварительного распознавания графических файлов с описаниями типов СО появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Статистика
Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 730 дн.
Приказы РСТ, где упоминается данный тип СИ
№1450 от 2022.06.14 ПРИКАЗ о внесении изменений в сведения об утвержденных типах СИ (8)
Наличие аналогов СИ: Комплексы аппаратно-программные ("Парк Скан")
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
Кто поверяет Комплексы аппаратно-программные ("Парк Скан")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ТР-ЛАБ" (RA.RU.311761) | 8 | 8 | 0 | 0 | 8 | 8 | 0 |
Стоимость поверки Комплексы аппаратно-программные ("Парк Скан")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Метрологически значимая часть программного обеспечения (ПО) комплексов представляет собой два специальных программных модуля:
-
- модуль «Измерение значений текущего времени» обеспечивает определение текущего времени, синхронизированного со шкалой времени UTC(SU);
-
- модуль «Измерение значений координат» обеспечивает определение значений текущих координат комплексов;
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные метрологически значимой части ПО
|
Идентификационные данные |
Значение | |
|
Идентификационное наименование ПО |
Модуль «Измерение значений текущего времени» |
Модуль «Измерение значений координат» |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.5 |
не ниже 1.2 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульные листы эксплуатационной документации и на этикетку на корпусе компьютерного блока.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Принципы и методы измерений» документа РСАВ.402100.026 РЭ «Комплекс аппаратно-программный «ПаркСкан». Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средствам измеренийПриказ Росстандарта № 1621 от 31.07.2018 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская область, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ
Телефон (факс): +7(495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Правообладатель
Общество с ограниченной ответственностью «Технологии Распознавания» (ООО «Технологии Распознавания»)ИНН 7709677268
Адрес: 109004, г. Москва, Тетеринский пер., д.16, стр.1 (помещение ТАРП ЦАО)
Тел/факс: (495) 785-15-36, 645-67-06
Изготовители Общество с ограниченной ответственностью «Рекогна-Индастриал» (ООО «Рекогна-Индастриал»)
ИНН 7718285556
Адрес: 115230, г. Москва, проезд Хлебозаводский, дом 7, стр. 9, пом. Х, ком.25, оф. 17 Телефон (факс): (495) 104-32-21
E-mail: info@recogna-i.ru
Общество с ограниченной ответственностью «ТР-Лаб» (ООО «ТР-Лаб»)
ИНН 7718269434
Адрес: 107023, г. Москва, ул. Электрозаводская, д. 24, оф. 002
Телефон (факс): (495) 785-15-36
E-mail: info@trlab.ru
Принцип действия комплексов основан на параллельном приеме и обработке сигналов навигационных космических аппаратов космических навигационных систем ГЛОНАСС/GPS с помощью навигационного приемника, входящего в состав комплекса, автоматической синхронизации шкалы времени комплекса с национальной шкалой времени Российской Федерации UTC(SU), и записи текущего момента времени в сохраняемые фото- и видеокадры, формируемые комплексом.
Комплексы конструктивно состоят из одного компьютерного блока, одной или нескольких видеокамер, и программного обеспечения (ПО).
Видеокамера представляет собой цифровую поворотную видеокамеру тип 1 или тип 2, отличающиеся оптическим разрешением сенсора и массогабаритными характеристиками.
В состав каждого компьютерного блока входят: промышленный компьютер и GPS/ГЛОНАСС приемник. Компьютерные блоки изготавливаются в уличном исполнении двух моделей: «КУВ-А-М» и «КУВ-А», отличающихся массогабаритными характеристиками. К одному компьютерному блоку модели «КУВ-А-М» возможно подключение 1 видеокамеры любого типа, к компьютерному блоку модели «КУВ-А» возможно подключение от 1 до 8 видеокамер любого типа. Режим работы комплексов круглосуточный.
Функционально комплексы применяются для фиксации нарушений правил остановки и стоянки (на железнодорожном переезде, местах, отведенных для ТС инвалидов, на пешеходном переходе, тротуаре, местах остановки маршрутных транспортных средств, трамвайных путях, далее первого ряда от края проезжей части, на автомагистрали, в тоннеле, а также в местах, где это запрещено знаками или разметкой), для фиксации нарушений правил движения ТС (по встречной полосе, по обочинам, по велосипедным дорожкам и тротуарам, по трамвайным путям встречного направления, по полосе для маршрутных транспортных средств), фиксации нарушений в сфере благоустройства, связанные с размещением ТС (на платных городских парковках, на зеленых насаждениях, при нарушении требований пожарной безопасности об обеспечении проходов и проездов к зданиям и сооружениям), а также фиксации нарушений связанных с проверкой ГРЗ по базам данных (ОСАГО, диагностическая карта, режим ЧС).

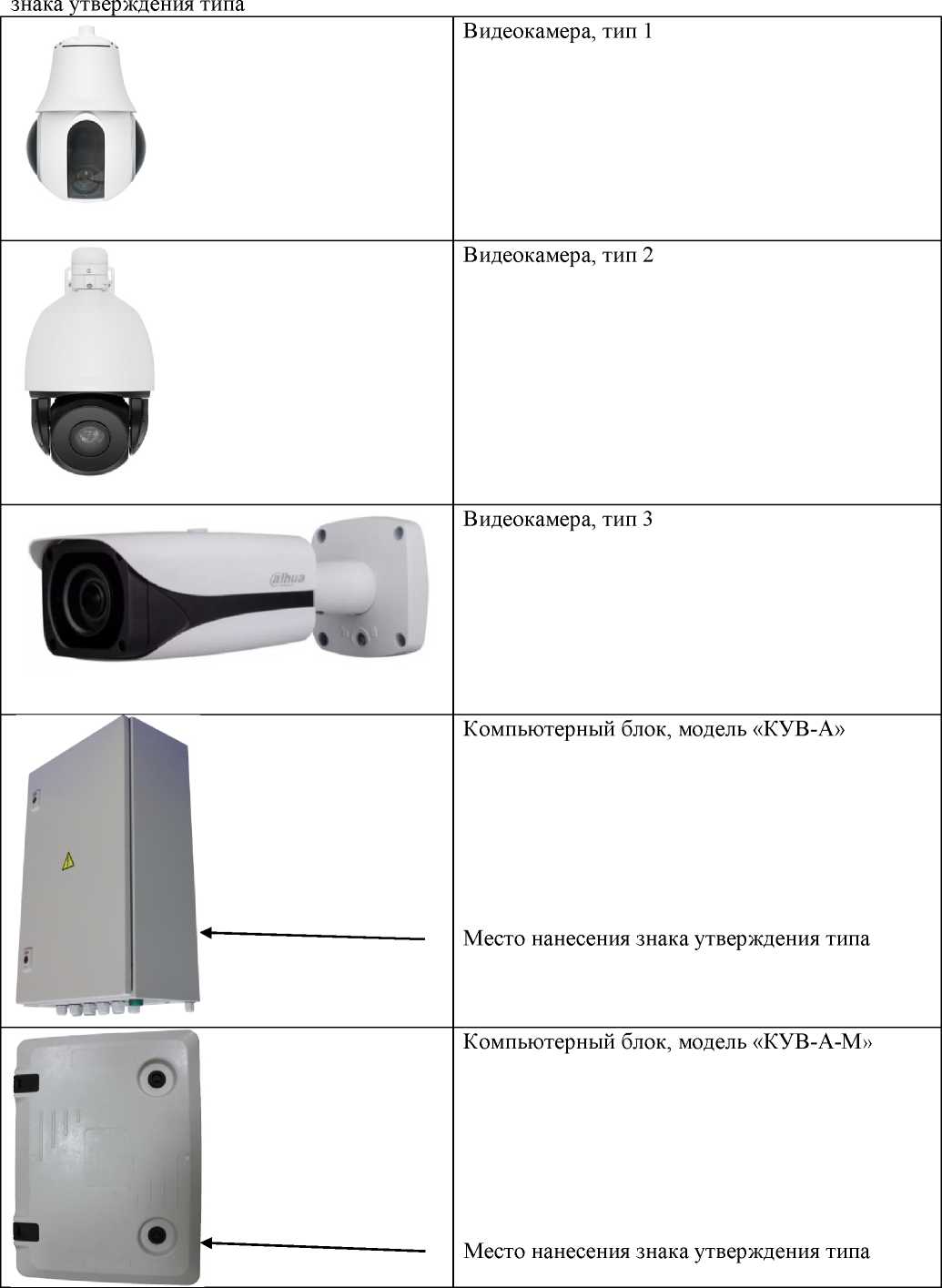

Общий вид составных частей комплексов с указанием мест нанесения знака утверждения типа представлены в таблице 1.
Таблица 1 - Общий вид составных частей комплексов с указанием мест нанесения
Место пломбировки от несанкционированного доступа предназначено для предотвращения доступа к промышленному компьютеру, расположенному в компьютерном блоке и представлено на рисунке 1.
Рисунок 1 - Место пломбировки от несанкционированного доступа
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер наносится на прямоугольную самоклеящуюся этикетку, размещаемую на боковой стороне компьютерного блока, типографским способом. Формат нанесения заводского номера числовой.
Пример маркировки комплексов приведен на рисунке 2.
ООО «TP-Лаб», Россия
ТУ 4278-026-95195549-2019
-220 В, 50 Гц IP 66
Изготовлен: 08.2021
Зав. №
Рисунок 2 - Пример маркировки комплексов
|
Таблица 3 - Метрологические характеристики | |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени комплекса к шкале времени UTC(SU), c |
±1 |
|
Границы допускаемой абсолютной погрешности (по уровню вероятности 0,95 и геометрическом факторе PDOP < 3) определения координат комплекса в плане, м |
±3 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение электропитания комплекса от сети переменного тока частотой 50±1 Гц, В |
от 187 до 268 |
|
Габаритные размеры, мм, не более: а) видеокамера, тип 1
б) видеокамера, тип 2
в) видеокамера, тип 3
г) компьютерный блок, модель «КУВ-А-М»
д) компьютерный блок, модель «КУВ-А»
|
150 150 230 270 270 470 310 110 100 300 170 400 470 250 660 |
|
Масса, кг, не более:
|
8,0 1,7
40 |
Рабочие условия эксплуатации:
от - 50 до +60 до 98
от 60 до 106,7
- температура окружающего воздуха, °С
- относительная влажность при температуре окружающего воздуха 25 °С, %
- атмосферное давление, кПа
