Номер по Госреестру СИ: 82255-21
82255-21 Трансформаторы тока
(ТФЗМ-35)
Назначение средства измерений:
Трансформаторы тока ТФЗМ-35 (далее по тексту - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

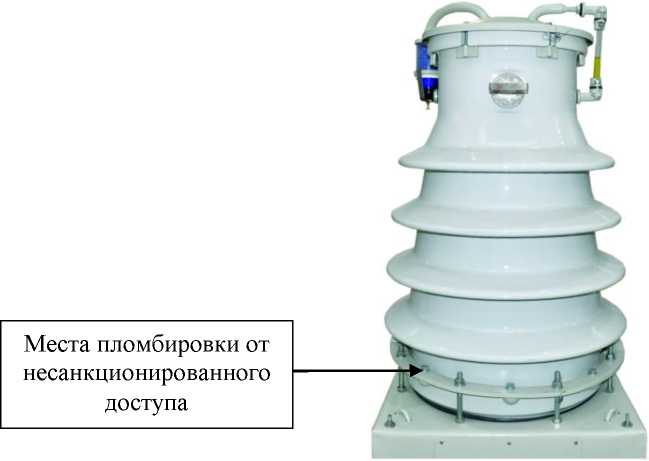

Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 21.07.2021
Срок свидетельства -
Номер записи - 183511
ID в реестре СИ - 1391267
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТФЗМ-35, ТФЗМ 35Б-IУ1, ТФЗМ 35Б-1У1, ТФЗМ 35А-У1, ТФЗМ 35,
Производитель
Изготовитель - Запорожский завод высоковольтной аппаратуры (ЗЗВА)
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет выбрать период исследования (например, с 2010 по 2023 годы) и группы СИ (например, [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ] [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ ГЕОДЕЗИЧЕСКИЕ]) и получить по заданным входным условиям информацию о типах СИ, входящих в выбранные группы, количестве поверок (всех, первичных, периодических и извещений) и количестве средств измерений каждого из типов СИ.
Статистика
Кол-во поверок - 57
Выдано извещений - 0
Кол-во периодических поверок - 51
Кол-во средств измерений - 20
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2011
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№839 от 2022.04.04 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Наличие аналогов СИ: Трансформаторы тока (ТФЗМ-35)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Запорожский завод высоковольтной аппаратуры (ЗЗВА)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81705-21 |
Трансформаторы напряжения, НКФ-330-73У1 Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА ) |
ОТ МП |
4 года |
|
81765-21 |
Трансформаторы напряжения, НКФ-220-58 Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА ) |
ОТ МП |
4 года |
|
81947-21 |
Трансформаторы напряжения, НКФ Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА ) |
ОТ МП |
4 года |
|
81939-21 |
Трансформаторы напряжения, НКФ Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА ) |
ОТ МП |
4 года |
|
82255-21 |
Трансформаторы тока, ТФЗМ-35 Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА ) |
ОТ МП |
4 года |
|
85596-22 |
Трансформаторы напряжения, НКФ-330-73 У1 Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА ) |
ОТ МП |
8 лет |
|
85872-22 |
Трансформаторы напряжения, НКФ-330-73У1 Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА ) |
ОТ МП |
4 года |
|
87416-22 |
Трансформаторы напряжения, НКФ-330-73У1 Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА ) |
ОТ МП |
4 года |
|
89270-23 |
Трансформаторы напряжения, НКФ Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА ) |
ОТ МП |
8 лет |
Для построения отчета необходимо в выпадающем списке выбрать интересующего производителя, а также тип СИ (селектор позволяет выбирать из списка несколько записей) и нажать кнопку [Далее].
В процессе построения отчета будет сформирована таблица, содержащая следующие колонки: Владелец, Производитель, Тип СИ и наименование, Кол-во поверок, Кол-во СИ. Последняя колонка является кликабельной и служит для отображения списка средств измерений.
Кто поверяет Трансформаторы тока (ТФЗМ-35)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО"ИИК "УЭНКО" (RA.RU.311318) | 6 | 6 | 0 | 0 | 6 | 6 | 0 | |||
| ГОРЬК ДЦМ (RA.RU.312749) | 22 | 0 | 22 | 0 | 22 | 0 | 22 | |||
| ЮВОСТ ДЦМ (RA.RU.312723) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ДЦМ ГОРЬК ЖД ОАО «РЖД» (RA.RU.310555) | 26 | 0 | 26 | 0 | 26 | 0 | 26 |
Стоимость поверки Трансформаторы тока (ТФЗМ-35)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
Московский центр метрологии - структурное подразделение Московской железной дороги - филиала ОАО РЖД Москва |
8645 | 7921 |
|
Горьковский центр метрологии - структурное подразделение Горьковской железной дороги - филиала ОАО РЖД Нижегородская область |
8095 | 7921 |
|
Куйбышевский центр метрологии - структурное подразделение Куйбышевской железной дороги - филиала ОАО РЖД Самарская область |
7022 | 7921 |
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Трансформатор тока ТФЗМ-35А. Паспорт. Заводской номер 71184;
Трансформатор тока ТФЗМ-35А. Паспорт. Заводской номер 71209;
Трансформатор тока ТФЗМ-35А. Паспорт. Заводской номер 71254;
Трансформатор тока ТФЗМ-35Б. Паспорт. Заводской номер 34331.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам тока ТФЗМ-35
Принцип действия трансформаторов основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы представляют собой опорную конструкцию. Выводы первичной обмотки расположены на верхней части трансформаторов. Выводы вторичной обмотки расположены на корпусе трансформатора и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
Трансформаторы изготовлены в двух модификациях ТФЗМ-35А и ТФЗМ-35Б, которые различаются друг от друга значениями номинального первичного тока и номинальной вторичной нагрузкой.
К трансформаторам тока ТФЗМ-35 относятся:
-
- трансформаторы тока ТЗФМ-35А с заводскими номерами: 71184, 71209, 71254;
-
- трансформатор тока ТЗФМ-35Б с заводским номером 34331.
Заводские номера нанесены на шильдик трансформаторов методом холодной штамповки.
Знак поверки наносится на свидетельство о поверке в соответствии с действующим законодательством.
Общий вид трансформаторов и схема пломбировки от несанкционированного доступа представлен на рисунке 1.
Рисунок 1 - Общий вид трансформаторов тока ТФЗМ-35
Программное обеспечение отсутствует.
Таблица 3 - Комплектность трансформаторов
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока (заводские номера: 71184, 71209, 71254) |
ТФЗМ-35А |
3 шт. |
|
Трансформатор тока (заводской номер 34331) |
ТФЗМ-35Б |
1 шт. |
|
Паспорт |
- |
4 экз. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Модификация трансформатора |
ТФЗМ |
[-35А |
ТФЗМ-35Б |
|
Заводской номер |
71184,71209 |
71254 |
34331 |
|
Номинальное напряжение ином, кВ |
35 | ||
|
Номинальный первичный ток 11ном, А |
150 |
300 | |
|
Номинальный вторичный ток Ьном, А |
5 | ||
|
Номинальная частота Гном, Гц |
50 | ||
|
Класс точности вторичных обмоток для измерений и учета |
0,5 | ||
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
50 |
30 | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
