Номер по Госреестру СИ: 82008-21
82008-21 Счетчики воды крыльчатые
(Home)
Назначение средства измерений:
Счетчики воды крыльчатые Home (далее по тексту - счетчики) предназначены для измерений объема холодной питьевой воды по СанПиН 2.1.4.1074-01 и горячей воды по СанПиН 2.1.4.2496-09, протекающих по трубопроводам систем горячего и холодного водоснабжения.
Внешний вид.
Счетчики воды крыльчатые

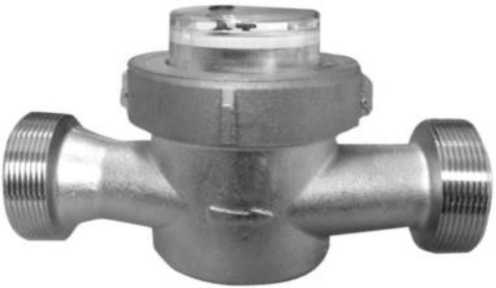

Рисунок № 1
Внешний вид.
Счетчики воды крыльчатые

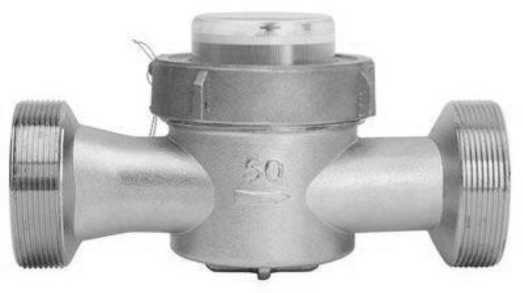

Рисунок № 2
Внешний вид.
Счетчики воды крыльчатые
Рисунок № 3
Внешний вид.
Счетчики воды крыльчатые
Рисунок № 4
Общие сведения
Дата публикации - 20.07.2021
Срок свидетельства - 18.06.2026
Номер записи - 183396
ID в реестре СИ - 1391147
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 6 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
HOME-32/90, HOME-32, HOME-25/90, HOME-25, HOME-20/90, HOME-20/40, HOME-20, HOME-15/90, HOME-15/40, HOME-15, ETW,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Энергобыт" (ООО "Энергобыт")
Страна - РОССИЯ
Населенный пункт - г. Химки, Московская обл.
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 285
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 62
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 2184 дн.
Приказы РСТ, где упоминается данный тип СИ
№1059 от 2021.06.18 Об утверждении типов средств измерений
Наличие аналогов СИ: Счетчики воды крыльчатые (Home)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Энергобыт" (ООО "Энергобыт")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
82009-21 18.06.2026 |
Счетчики тахометрические, GROEN Общество с ограниченной ответственностью "Энергобыт" (ООО "Энергобыт") (РОССИЯ г. Химки, Московская обл.) |
ОТ МП |
6 лет |
|
82008-21 18.06.2026 |
Счетчики воды крыльчатые, Home Общество с ограниченной ответственностью "Энергобыт" (ООО "Энергобыт") (РОССИЯ г. Химки, Московская обл.) |
ОТ МП |
6 лет |
В сводной таблице приведены краткие сведения и ссылки на справочные отчеты по организациям, аккредитованным на право поверки в Национальной системе аккредитации. В таблице реализована функция поиска и система сортировок по любой из колонок.
Справочный отчет по каждой организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Кто поверяет Счетчики воды крыльчатые (Home)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МЕТРОСЕРВИС" (RA.RU.312120) | 284 | 20 | 284 | 0 | 0 | 33 | 33 | 0 | ||
| ООО «ГК-ГИДРО» (RA.RU.312963) | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Счетчики воды крыльчатые (Home)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ООО «Метрологический сервис» (Метросервис) Москва |
510 | 510 |
Программное обеспечение
отсутствует.Лист № 3 Всего листов 4
Знак утверждения типа
Знак утверждения типатипа наносится на лицевую панель счетчиков методом фотопечати и на титульный лист руководства по эксплуатации счетчиков типографским способом.
Лист № 4 Всего листов 4
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в Разделе 1 «Описание и работа» «Счетчики воды крыльчатые HOME. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам воды крыльчатым Home
Принцип работы счетчиков основан на измерении числа оборотов крыльчатки, которая вращается в корпусе счетчика под воздействием потока протекающей воды. Количество оборотов крыльчатки пропорционально объему воды, протекающий через счетчики.
Поток воды, пройдя фильтр, подается в корпус счетчиков, поступает в измерительную полость, внутри которой на специальных опорах вращается крыльчатка. Вода, пройдя зону вращения крыльчатки, поступает в выходной патрубок. Передача вращения крыльчатки в счетный механизм осуществляется при помощи магнитной связи.
Масштабирующий редуктор счетного механизма приводит число оборотов крыльчатки к значениям протекшей воды в м3. Индикаторное устройство имеет барабанчики для указания количества м3, а также стрелочные указатели для указания долей м3. На шкале индикаторного устройства имеется сигнальная звездочка, обеспечивающая повышение разрешающей способности счетчика.
Конструктивно счетчики состоят из:
-
- корпуса (проточной части);
-
- счетного механизма с индикаторным устройством.
Счетчики изготовлены из коррозионно-устойчивых материалов. Детали, соприкасающиеся с водой, изготовлены из материалов, не снижающих качество воды, стойких к ее воздействию в пределах рабочего диапазона температур.
По метрологическим характеристикам счетчики относятся к классу В при горизонтальной установке, к классу А при вертикальной установке по ГОСТ Р 50193.1- 92.
Пример условного обозначения счетчиков:
Home-20/90i
___________Импульсный выход_________________________________
Исполнение:
90 - счётчики горячей воды;
_____________40 - счётчики холодной воды.____________________________ Диаметр:
__________________15-15 мм; 20-20 мм; 25-25 мм; 32-32 мм; 40-40 мм; 50-50 мм. Счетчик воды крыльчатый.
Общий вид счетчиков приведен на рисунке 1. Пломбирование или нанесение знака поверки осуществляется при помощи нанесения оттиска поверительного клейма на свинцовую пломбу. Место пломбирования или нанесения знака поверки приведено на рисунке 2.
Лист № 2
Всего листов 4
Знак поверки наносится в паспорт и/или на свидетельство о поверке в соответствии с действующим законодательством, а также в виде оттиска поверительного клейма на свинцовую пломбу в соответствии с рисунком 2.
Рисунок 1 - Общий вид счетчиков

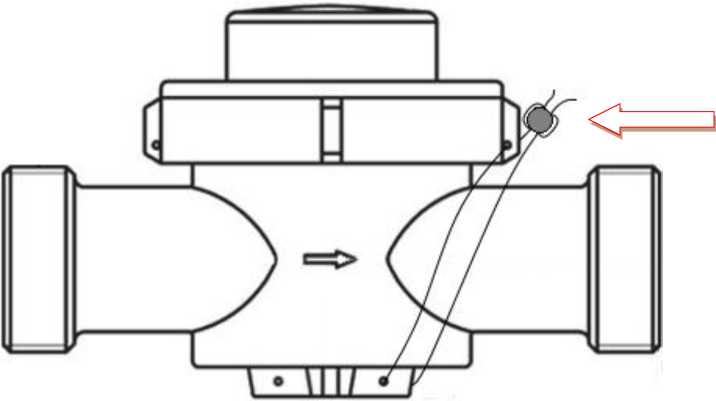

Рисунок 2 - Место пломбирования или нанесения знака поверки
Программное обеспечение отсутствует.
Лист № 3 Всего листов 4
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Счетчик воды крыльчатый Home |
По заказу |
1 шт. |
|
Руководство по эксплуатации |
1 экз. | |
|
Паспорт |
1 экз. | |
|
Комплект монтажных частей |
- |
1 шт. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||
|
1 |
2 | |||||
|
Диаметр условного прохода Ду, мм |
15 |
20 |
25 |
32 |
40 |
50 |
|
Метрологический класс по ГОСТ Р 50193.1-92 |
А (вертикальная установка) | |||||
|
В (горизонтальная установка) | ||||||
|
Минимальный расход Qmin, м3/ч, для счетчиков: - класса А |
0,06 |
0,10 |
0,14 |
0,24 |
0,40 |
1,20 |
|
- класса В |
0,03 |
0,05 |
0,07 |
0,12 |
0,20 |
0,45 |
|
Переходный расход Qt, м3/ч, для счетчиков: - класса А |
0,15 |
0,25 |
0,35 |
0,60 |
1,00 |
4,50 |
|
- класса В |
0,12 |
0,20 |
0,28 |
0,48 |
0,80 |
3,00 |
|
Номинальный расход Qn, м3/ч |
1,5 |
2,5 |
3,5 |
6,0 |
10,0 |
15,0 |
|
Максимальный расход Qmax, м3/ч |
3 |
5 |
7 |
12 |
20 |
30 |
|
Порог чувствительности, м3/ч, не более |
0,5Qmin | |||||
|
Пределы допускаемой относительной погрешности, % | ||||||
|
-в диапазоне расходов от Qmin до Qt |
±5 | |||||
|
-в диапазоне расходов от Qt до Qmax включительно |
±2 | |||||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
1 |
2 | |
|
Диаметр условного прохода Ду, мм |
15 20 25 32 |
40 50 |
|
Потеря давления при максимальном расходе, МПа, не более |
0,1 | |
|
Цена наименьшего деления шкалы индикаторного 3 устройства, м3 |
0,0001 |
0,001 |
|
Емкость индикаторного устройства, м3 |
99999,999 | |
|
Максимальное рабочее избыточное давление воды, МПа |
1,6 | |
|
Степень защиты по ГОСТ 14254-2015 |
IP 68 | |
|
Температура измеряемой среды, °С |
от +5 до +90 | |
|
Условия эксплуатации:
|
от +5 до +50 80 | |
|
Габаритные размеры (ДхШхВ), мм, не более |
240x140x145 | |
|
Масса, кг, не более |
5,4 | |
|
Средний срок службы, лет, не менее |
12 | |
|
Средняя наработка на отказ, ч, не менее |
104000 | |
