Номер по Госреестру СИ: 82126-21
82126-21 Ключи моментные предельные
(Garant серии 65)
Назначение средства измерений:
Ключи моментные предельные Garant серии 65 (далее - ключи) предназначены для измерений крутящего момента силы при нормированной затяжке резьбовых соединений с правой резьбой.
Внешний вид.
Ключи моментные предельные
Рисунок № 1
Внешний вид.
Ключи моментные предельные
Рисунок № 2
Внешний вид.
Ключи моментные предельные
Рисунок № 3
Внешний вид.
Ключи моментные предельные
Рисунок № 4
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус ключей.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в:
- разделы 4, 5, 7 «Ключи моментные предельные Garant серии 65. Руководство по эксплуатации.»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к ключам моментным предельным Garant серии 65Техническая документация Hoffmann GmbH Qualitatswerkzeuge, Германия
Принцип действия ключей основан на срабатывании механизма регулирования значения крутящего момента, расположенного внутри корпуса. Под действием приложенной к рукоятке ключей силы при достижении заранее установленного значения крутящего момента силы ключи издают четко слышимый щелчок, что указывает на достижение установленного крутящего момента силы.
Ключи состоят из корпуса, рукоятки, основной шкалы с указателем, дополнительной шкалы, фиксатора, предельного механизма, гнезда с замком для установки сменных инструментальных насадок или головки с трещоткой и присоединительным квадратом с шариковым фиксатором.
Ключи выпускаются в восьми модификациях: 656050_400, 656050_500, 656050_800, 656050_1000, 656050_1600, 656055_400, 656055_500, 656055_800, которые различаются значениями диапазонов измерений, габаритными размерами и массой. Ключи модификаций 656050_400, 656050_500, 656050_800, 656050_1000, 656050_1600 выпускаются со встроенной головкой с трещоточным механизмом и присоединительным квадратом с шариковым фиксатором. Ключи модификаций 656055_400, 656055_500, 656055_800 изготовлены с посадочным прямоугольником под вставку для сменной инструментальной насадки.
Ключи модификации 656050_1600 поставляются с удлинителем.
Заводской номер ключей указывается на корпусе.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид ключей приведён на рисунках 1 - 3.
Пример типовой маркировки ключей приведена на рисунке 4.

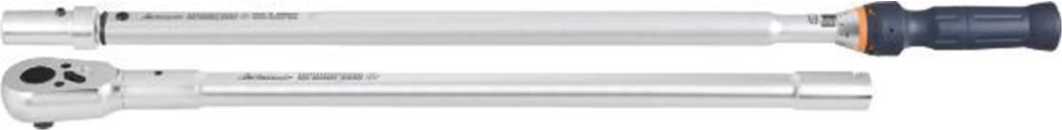

Рисунок 1 - Общий вид ключей моментных предельных Garant серии 65 модификаций
656050_400, 656050_500, 656050_800, 656050_1000
Рисунок 2 - Общий вид ключей моментных предельных Garant серии 65 модификации 656050_1600
Рисунок 3 - Общий вид ключей моментных предельных Garant серии 65 модификаций 656055_400, 656055_500, 656055_800
Рисунок 4 - Типовая маркировка ключей моментных предельных Garant серии 65
В процессе эксплуатации ключи не предусматривают внешних механических регулировок. Пломбирование ключей не производится, ограничение несанкционированного доступа обеспечивается конструкцией самих ключей, которая может быть вскрыта только при помощи специального инструмента.
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Модификация |
Диапазон измерений крутящего момента силы, Н^м |
Пределы допускаемой относительной погрешности измерений крутящего момента силы по часовой стрелке, % |
Цена деления шкалы, Н^м |
656050 400 |
от 100 до 400 |
±3 |
2,5 |
656050 500 |
от 200 до 500 |
2,5 | |
656050 800 |
от 300 до 800 |
2,5 | |
656050 1000 |
от 400 до 1000 |
5 | |
656050 1600 |
от 600 до 1600 |
5 | |
656055 400 |
от 100 до 400 |
2,5 | |
656055 500 |
от 200 до 500 |
2,5 | |
656055 800 |
от 300 до 800 |
2,5 |
Таблица 2 - Основные технические характеристики
Модификация |
Размер присоединительного квадрата, мм (дюйм), прямоугольника, мм |
Масса, г, не более |
Длина, мм, не более |
656050 400 |
19,1 (3/4) |
4675 |
778 |
656050 500 |
19,1 (3/4) |
7200 |
1021 |
656050 800 |
19,1 (3/4) |
8100 |
1259 |
656050 1000 |
19,1 (3/4) |
10400 |
1764 |
656050 1600 |
25,4 (1) |
15300 |
2431 |
656055 400 |
14x18* |
3730 |
692 |
656055_500 |
14x18* |
5975 |
935 |
656055 800 |
14x18* |
6890 |
1173 |
* - размер присоединительного прямоугольника |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: | |
- температура окружающей среды, °С |
от +15 до +35 |
- относительная влажность, %, не более |
от 40 до 75 |
