Номер по Госреестру СИ: 82134-21
82134-21 Анализаторы мощности UMG801
(UMG801)
Назначение средства измерений:
Анализаторы мощности UMG801 (далее - анализаторы) предназначены для измерений, регистрации, отображения и передачи по цифровым интерфейсам параметров электрических величин в сетях переменного тока промышленной частоты: напряжения и силы переменного тока, частоты переменного тока, коэффициента мощности, активной, реактивной, полной мощности.

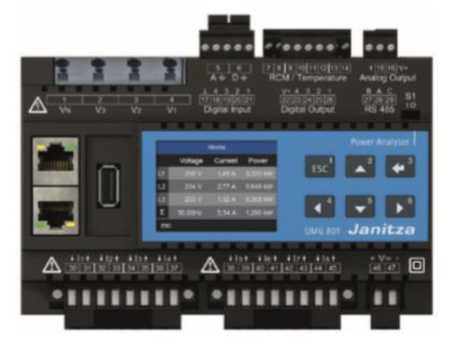

Внешний вид.
Анализаторы мощности UMG801
Рисунок № 1
Общие сведения
Дата публикации - 10.07.2021
Срок свидетельства - 07.07.2026
Номер записи - 183347
ID в реестре СИ - 1390931
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "Janitza electronics GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за месяц
- среднее количество поверок в месяц и в год
- период наполнения базы в месяцах и годах
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Анализаторы мощности UMG801 (UMG801)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Janitza electronics GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
29018-05 01.05.2010 |
Приборы электроизмерительные универсальные, UMG 503, MRG 503, UMG 505, UMG 507 и UMG96 Фирма "Janitza electronics GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
29018-10 11.03.2020 |
Приборы электроизмерительные универсальные, MRG 503, MRG 510, UMG 96, UMG 96L, UMG 96S, UMG 103, UMG 104, UMG 503, UMG 505, UMG 507, UMG 508, UMG 510, UMG 511, UMG 604, UMG 605 Фирма "Janitza electronics GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
51827-12 19.11.2017 |
Приборы электроизмерительные универсальные, UMG 96 RM, UMG 96 RM-P, UMG 96 RM-M, UMG 96 RM-E, UMG 96 RM-CBM, UMG 96 RM-EL Фирма "Janitza electronics GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
70301-18 31.01.2023 |
Приборы электроизмерительные универсальные, UMG Фирма "Janitza electronics GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
10 лет |
|
73249-18 03.12.2024 |
Трансформаторы тока, KUW Фирма "Janitza electronics GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
82134-21 07.07.2026 |
Анализаторы мощности UMG801, UMG801 Фирма "Janitza electronics GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
82794-21 24.08.2026 |
Анализаторы мощности, UMG Фирма "Janitza electronics GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
Саратов - город на юго-востоке европейской части России, административный центр Саратовской области. Это город областного значения. Вместе с пригородным Гагаринским районом город Саратов образует муниципальное образование со статусом городского округа. Крупный культурный, экономический и образовательный центр Поволжья. Входит в двадцатку крупнейших городов России, не являясь городом-миллионером, в то же время является центром Саратовской агломерации, население которой превышает 1,2 млн человек.
Он расположен на правом берегу Волгоградского водохранилища реки Волги, напротив устья реки Саратовки и города Энгельса, расположенного на противоположном берегу. Находится в 389 км от Волгограда и 442 км от Самары, в 858 км к юго-востоку от Москвы.
Это ведущий центр высшего образования, научных исследований и проектной деятельности. Помимо одного из старейших университетов России, здесь расположено более двух десятков вузов. Развито машиностроение, нефтяная и химическая промышленность.
Саратовские предприятия выпускают транспортное оборудование, трикотаж, газовое оборудование, швейные изделия, кондитерские и табачные изделия, высококачественную мебель, бытовые электрохолодильники и другие виды промышленной продукции.
Отчет "Анализ рынка поверки в Саратове" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Саратов.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Анализаторы мощности UMG801 (UMG801)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Анализаторы мощности UMG801 (UMG801)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) анализаторов состоит из встроенного и внешнего ПО.
Встроенное программное обеспечение реализовано аппаратно и является метрологически значимым. Метрологические характеристики анализаторов нормированы с учетом влияния ПО. ПО заносится в защищенную от записи память микропроцессора анализаторов предприятием-изготовителем и недоступно для потребителя. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Внешнее ПО «GridVis» не является метрологически значимым и предназначено для программирования анализаторов, отображения и анализа измеренных данных.
Конструкция анализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Идентификационные данные встроенного ПО анализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
firmware |
|
Номер версии (идентификационный номер ПО), не ниже |
1.0.0 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на табличку с техническими данными на боковой стенке анализатора и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Описание изделия» руководства по эксплуатации.
Нормативные и технические документы
Принцип действия анализаторов основан на аналого-цифровом преобразовании входных сигналов напряжения и силы переменного тока с последующей математической и алгоритмической обработкой измеренных величин. Полученные результаты измерений отображаются на дисплее анализаторов, сохраняются в памяти анализаторов и передаются через коммуникационные интерфейсы (Ethernet, RS485, USB) в информационные системы и системы управления более высокого уровня.
Анализаторы относятся к классу микропроцессорных программируемых измерительновычислительных приборов, состоящих из электронного блока и встроенного в него программного обеспечения.
Анализаторы имеют 4 входа для измерений напряжения переменного тока и 8 входов для измерений силы переменного тока. Измерение напряжения переменного тока может осуществляться как непосредственным подключением прибора к электрической цепи, так и через трансформаторы напряжения. Измерение силы переменного тока возможно только через трансформаторы тока с номинальными вторичными токами 1 и 5 А. Анализаторы измеряют среднеквадратические значения напряжения и силы переменного тока.
Основные узлы анализаторов: входные первичные преобразователи напряжения и силы переменного тока, аналого-цифровой преобразователь (АЦП), микропроцессор, схема интерфейсов, блок питания, дисплей.
Анализаторы имеют следующие модули расширения:
800-CT8-A - модуль для расширения количества каналов измерений силы переменного тока до 92;
800-CON - модуль коммуникации (коммуникационный модуль).
Конструктивно анализаторы выполнены в ударопрочных, пылезащищенных, пластмассовых корпусах креплением на DIN-рейку.
Для защиты измеренных и запрограммированных параметров от несанкционированного доступа, анализаторы имеют защиту в виде пользовательского пароля. Программирование анализаторов и получение результатов измерений возможно разными способами: непосредственно на анализаторе с помощью функциональных кнопок, с помощью внешнего ПО для программирования GridVis, через интерфейс RS485 с использованием протокола Modbus.
На передней панели анализаторов расположены жидкокристаллический дисплей, функциональные кнопки управления и светодиодные индикаторы. Клеммы для подключения к измерительной цепи, цепи питания и интерфейсы у анализаторов расположены на боковых панелях.
Анализаторы представлены одной модификацией UMG801.
Заводской номер наносится на маркировочную наклейку типографским методом в виде цифрового кода.
Общий вид анализаторов представлен на рисунке 1.
Рисунок 1 - Общий вид анализаторов
Пломбирование анализаторов не предусмотрено.
Таблица 10 - Комплектность анализаторов
|
Наименование |
Обозначение |
Количество |
|
Анализатор мощности UMG801 |
- |
1 шт. |
|
Руководство по эксплуатации* |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
ИЦРМ-МП-186-20 |
1 экз. |
|
Упаковка |
- |
1 шт. |
|
Дополнительные принадлежности** |
- |
1 комплект |
|
Комплект монтажных частей |
- |
1 комплект |
|
* Поставляется на CD-диске. **Дополнительные принадлежности поставляются в соответствии с договором поставки. | ||
Таблица 2 - Метрологические характеристики анализаторов
|
Наименование характеристики |
Значение |
|
Диапазон измерений среднеквадратического значения фазного напряжения переменного тока в диапазоне частот от 45 до 65 Гц, В |
от 10 до 720 |
|
Диапазон измерений среднеквадратического значения линейного напряжения переменного тока в диапазоне частот от 45 до 65 Гц, В |
от 18 до 1000 |
П Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения фазного и линейного напряжения переменного тока, % |
±0,2 |
|
Температурный коэффициент при измерении фазного (линейного) напряжения переменного тока, %/°С |
0,01 |
|
Диапазон измерений среднеквадратического значения силы переменного тока в диапазоне частот от 45 до 65 Гц, А |
от 0,6 до 6 |
|
Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения силы переменного тока, % |
±0,2 или ±0,51) |
|
Температурный коэффициент при измерении силы переменного тока, %/°С |
0,01 или 0,025Х) |
|
Диапазон измерений частоты переменного тока, Гц |
от 45 до 65 |
|
Пределы допускаемой основной относительной погрешности измерений частоты переменного тока, % |
±0,05 |
|
Температурный коэффициент при измерении частоты переменного тока, %/°С |
0,005 |
|
Диапазон измерений среднеквадратического значения n-й гармонической составляющей напряжения переменного тока Un (для n = от 1 до 50), В |
от 0 до 0,6^ином2) |
|
Пределы допускаемой погрешности измерений среднеквадратического значения n-й гармонической составляющей напряжения переменного тока:
|
±5,0 ±0,0015^ ином |
|
Диапазон измерений суммарного коэффициента гармонических искажений по напряжению относительно основной гармоники, % |
от 0 до 20 |
|
Пределы допускаемой абсолютной погрешности измерений суммарного коэффициента гармонических искажений по напряжению относительно основной гармоники, % |
±0,3 |
|
Диапазон измерений коэффициента мощности, отн. ед. |
от 0 до 1 |
|
Пределы допускаемой основной абсолютной погрешности измерений коэффициента мощности, отн. ед. |
±0,5 |
|
Температурный коэффициент при измерении коэффициента мощности, отн. ед./оС |
0,025 |
|
Диапазон измерений среднеквадратического значения n-й гармонической составляющей силы переменного тока In (для n = от 1 до 50), А |
от 0 до 0,6\!ном3) |
|
Пределы допускаемой погрешности измерений среднеквадратического значения n-й гармонической составляющей силы переменного тока, %:
|
±5,0 ±0,00151ом |
|
Диапазон измерений суммарного коэффициента гармонических искажений по току относительной основной гармоники, % |
от 0 до 20 |
|
Пределы допускаемой абсолютной погрешности измерений коэффициента гармонических искажений по току относительной основной гармоники, % |
±0,3 |
П Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Диапазон измерений активной электрической мощности (энергии), кВт (кВт^ч) |
см.таблицу 3 |
|
Пределы допускаемой относительной погрешности измерений активной электрической мощности (энергии), % |
см.таблицу 3 |
|
Температурный коэффициент при измерении активной электрической мощности и энергии, %/°С |
см. таблицу 4 |
|
Диапазон измерений реактивной электрической мощности (энергии), вар (вар^ч) |
см.таблицу 5 |
|
Пределы допускаемой относительной погрешности измерений реактивной электрической мощности (энергии), % |
см.таблицу 5 |
|
Температурный коэффициент при измерении реактивной электрической мощности и энергии, %/°С |
см.таблицу 6 |
|
Диапазон измерений полной электрической мощности (энергии), В • А (В-А-ч) |
см.таблицу 7 |
|
Пределы допускаемой относительной погрешности измерений полной электрической мощности (энергии), % |
см.таблицу 7 |
|
Температурный коэффициент при измерении полной электрической мощности и энергии, %/°С |
см.таблицу 8 |
|
Нормальные условия измерений:
|
от +21 до +25 от 30 до 80 |
|
Примечания
| |
Таблица 3 - Метрологические характеристики при измерении активной электрической мощности (энергии)
|
Значение силы переменного тока, А |
Значение напряжения переменного тока, В |
Коэффициент мощности cos ф |
Пределы допускаемой относительной погрешности, % | |
|
Для класса точности 0,2 |
Для класса точности 0,5 | |||
|
0,01 /ном <1 <0,05-/ном |
от 0,8^ ином до 1,2' ином |
1,0 |
±0,4 |
±1,0 |
|
0,05 •Тном < I <'/макс |
±0,2 |
±0,5 | ||
|
0,02 •/ном < I <0,10/ном |
0,5L / 0,8C |
±0,5 |
±1,0 | |
|
0,10/ном < I <1макс |
0,5L / 0,8C |
±0,3 |
±0,6 | |
Таблица 4 - Температурный коэффициент при измерении активной электрической мощности (энергии)
|
Значение силы переменного тока, А |
Значение напряжения переменного тока, В |
Коэффициент мощности cos ф |
Средний температурный коэффициент, %/°С | |
|
Для класса точности 0,2 |
Для класса точности 0,5 | |||
|
0,05 •/ном < I <'/макс |
от 0,8^ ином до 1,2' ином |
1,0 |
0,01 |
0,025 |
|
0,10/ном < I <IMakc |
0,5L |
0,02 |
0,05 | |
Таблица 5 - Метрологические характеристики при измерении реактивной электрической
мощности (энергии)
|
Значение силы переменного тока, А |
Значение напряжения переменного тока, В |
Коэффициент sin ф (при индуктивной или ёмкостной нагрузке) |
Пределы допускаемой относительной погрешности для класса точности 1,0, % |
|
0,02Тном < I <0,05 •/ном |
от 0,8 ином до 1,2 ином |
1,0 |
±1,25 |
|
0,05 •Тном < I < Гмакс |
±1,0 | ||
|
0,05 Тном <1 < 0,10 Тном |
0,5 |
±1,25 | |
|
0,10 Тном < I <1макс |
0,5 |
±1,0 | |
|
0,10 Тном < I <1макс |
0,25 |
±1,25 |
Таблица 6 - Температурный коэффициент при измерении реактивной электрической мощности
(энергии)
|
Значение силы переменного тока, А |
Значение напряжения переменного тока, В |
Коэффициент sin ф (при индуктивной или ёмкостной нагрузке) |
Средний температурный коэффициент, %/°С (для класса точности 1,0) |
|
0,05 •Тном < I < Гмакс |
от 0,8ином до 1Д ином |
1,0 |
0,05 |
|
0,10 Тном < I < 1макс |
0,5 |
0,075 |
Таблица 7 - Метрологические характеристики при измерении полной электрической мощности
(энергии)
|
Значение силы переменного тока, А |
Значение напряжения переменного тока, В |
Пределы допускаемой относительной погрешности для класса точности 0,5 , % |
|
0,02•Тном < I <0,05 •/ном |
от 0,8 ином до 1,2 ином |
±1,0 |
|
0,05 Тном < I <!макс |
±0,5 |
Таблица 8 - Температурный коэффициент при измерении полной электрической мощности
(энергии)
|
Значение силы переменного тока, А |
Значение напряжения переменного тока, В |
Средний температурный коэффициент, %/°С (для класса точности 0,5) |
|
0,05 •Тном < I <!макс |
от 0,8ином до 1,2-ином |
0,05 |
Таблица 9 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания от источника постоянного тока: - напряжение постоянного тока, В |
от 24 до 48 |
|
Потребляемая мощность, Вт, не более |
4 |
|
Габаритные размеры (длинахвысотахглубина), мм, не более |
144х90х76 |
|
Масса, кг, не более |
0,42 |
|
Рабочие условия измерений:
|
от -10 до +55 от 5 до 95 |
|
Средняя наработка на отказ, ч |
175 000 |
|
Средний срок службы, лет |
20 |
