Номер по Госреестру СИ: 72304-18
72304-18 Комплексы метеорологические
(КМ-МИК)
Назначение средства измерений:
Комплексы метеорологические КМ-МИК (далее - КМ-МИК) предназначены для измерений метеорологических параметров приземного слоя воздуха: скорости и направления ветра, температуры и относительной влажности воздуха, атмосферного давления.
Внешний вид.
Комплексы метеорологические
Рисунок № 1
Внешний вид.
Комплексы метеорологические
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится фотохимическим способом или тиснением на корпус КМ-МИК, а также типографским способом на титульный лист паспорта КМ-МИК.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплексам метеорологическому КМ-МИК»ГОСТ Р 8.542-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений скорости воздушного потока
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 -1 • 106 Па
ГОСТ РВ 20.39.304-98
МЕСИ.416321.100 ТУ Комплекс метеорологический КМ-МИК. Технические условия
Поверка
Поверкаосуществляется по документу МЕСИ.416321.100 Д6 «Инструкция. Комплексы метеорологические КМ-МИК. Методика поверки», утвержденному директором ФГУП «ВНИИМ им. Д. И. Менделеева» 31 марта 2017 г. и начальником ФГБУ «ГНМЦ» Минобороны России 8 мая 2018 г.
Основные средства поверки:
-государственный первичный специальный эталон единицы скорости воздушного потока ТЭТ 150-2012;
-государственный рабочий эталон 1 разряда единицы температуры в диапазоне от 213,15 до 343,15 К (от минус 60 до 70 °C) в области измерений температуры воздушной среды ГРЭ № 254-0165 (регистрационный номер 3.1 .ZZB.0165.2016);
-государственный рабочий эталон 2 разряда единицы относительной влажности воздуха в диапазоне от 5 до 100 % при температурах воздуха от минус 50 до 50 °C ГРЭ № 254-0164 (регистрационный номер 3.1 .ZZB.0164.2016);
Лист № 5 Всего листов 5 j4/
„ -государственный рабочий эталон 1 разряда единицы давления для области абсолютного давления в диапазоне от 500 до 1100 гПа ГРЭ № 254-0218 (регистрационный номер 3.1.ZZB.0218.2016).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых КМ-МИК с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в паспорт КМ-МИК.
Изготовитель
Общество с ограниченной ответственностью «ЛОМО МЕТЕО» (ООО «ЛОМО МЕТЕО») ИНН 7804151299Адрес: 194044, г. Санкт-Петербург, ул. Чугунная, д. 20 Телефон: (812) 292-51-49, факс: (812) 542-73-95 Web-сайт: www.lomo-meteo.ru.
E-mail: sales@lomo-meteo.ru.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
W еЬсайтНй р ://www. vni im. ru
E-mail: info@vniim.ru
Принцип действия КМ-МИК основан на преобразовании метеорологических параметров приземного слоя атмосферы в электрические сигналы и их обработке.
Конструктивно КМ-МИК представляет собой один блок цилиндрической формы, в котором можно выделить следующие компоненты):
датчик наличия осадков;
-
- датчик ветра;
-
- блок с электронными платами и датчиком атмосферного давления;
-
- датчик температуры и относительной влажности воздуха в радиационной защите;
-
- фланец с размещенными на нем: разъемом, индикатором, кнопкой и штуцером датчика давления.
Датчик наличия осадков резистивного типа расположен на верхнем торце КМ-МИК -пластин с обогревом, расположенных под углом к плоскости горизонта. Датчик наличия осадков не имеет нормированных метрологических характеристик (является индикатором) и предназначен для информирования потребителя о наличии или отсутствии осадков.
Датчик ветра ультразвукового типа расположен в верхней части корпуса КМ-МИК. Ультразвуковые приемо-передатчики располагаются на двух параллельных круглых поверхностях. Взаимное расположение ультразвуковых приемопередатчиков образует два тракта измерений длительности распространения ультразвуковых колебаний в двух взаимноперпендикулярных плоскостях, и позволяет вычислить значения горизонтальных составляющих скорости и направления ветра. Алгоритм вычисления скорости и направления ветра использует результаты измерений длительности распространения ультразвуковых колебаний в прямом и обратном направлении, и исключает влияние параметров внешней среды (температуры, относительной влажности и давления) на результаты измерений.
Каждый ультразвуковой приемопередатчик имеет элементы обогрева.
Датчик атмосферного давления частотного типа и электронные платы КМ-МИК размещены в центральной части корпуса КМ-МИК под цилиндрическим кожухом.
Первичным преобразователем датчика давления является тензочувствительный кварцевый резонатор. Алгоритм вычисления атмосферного давления контролирует температурную стабильность кварцевого резонатора и учитывает температуру окружающей среды для обеспечения метрологических характеристик во всем рабочем температурном диапазоне. Обработку сигналов и выдачу результатов измерений в цифровых кодах обеспечивает плата контроллера датчика давления.
Электронные платы КМ-МИК, в том числе контроллер КМ-МИК обеспечивают:
-электропитание компонентов КМ-МИК;
-управление работой компонентов КМ-МИК, в частности: диагностика компонентов КМ-МИК, проведение измерений, обмен информацией с датчиком давления, передача информации в линию связи в цифровых кодах, сохранение информации во внутренней энергонезависимой памяти, обработка команд, поступающих по линии связи, вывод информации на индикатор (дисплей) КМ-МИК.
/Лист № 2
Всего листов 5
. Под датчиком давления и электронными платами в радиационной защите расположены первичные преобразователи температуры и относительной влажности воздуха (термометр сопротивления и преобразователь влажности емкостного типа), защищенные фильтром от загрязнений.
На фланце КМ-МИК расположены:
-посадочное крепежное отверстие;
-индикатор (дисплей);
-разъем «ЛИНИЯ» для подключения кабеля питания и связи;
-кнопка «РЕЖИМ» для управления работой индикатора (дисплея);
-штуцер датчика атмосферного давления для проведения поверки;
-шпилька заземления;
-маркировка и пломбировка КМ-МИК.
КМ-МИК, как правило, устанавливается на мачте и закрепляется на ее торце. По условиям эксплуатации КМ-МИК относятся к аппаратуре группы 1.3 по ГОСТ РВ 20.39.304-98, вид климатического исполнения УХЛ.

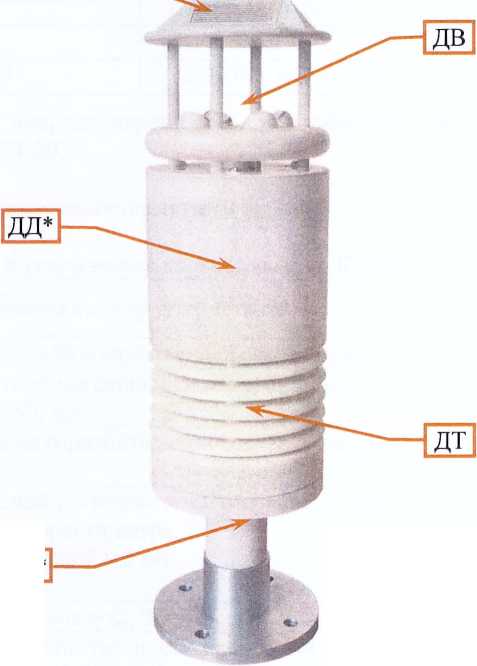

Общий вид и места пломбировки КМ-МИК приведены на рисунке 1.
Фланец**
ДО - датчик осадков
ДВ - датчик ветра
ДД - датчик давления
ДТ - датчик температуры и относительной влажности воздуха
* - ДД и электронные платы КМ-МИК, размещенные внутри корпуса ** - место нанесения знака утверждения типа и пломбирования
Рисунок 1 - Общий вид и места пломбирования и нанесения знака утверждения типа КМ-МИК
Лрь .^аммное обеспечениеПрограммное обеспечение (ПО) КМ-МИК включает:
-ПО «Программа контроллера комплекса метеорологического КМ-МИК» РОФ.МЕСП.00044-01, встроенное в КМ-МИК, обеспечивающее проведение и обработку измерений: параметров ветра, температуры и относительной влажности воздуха, а также определение наличия осадков, обмен информацией с датчиком давления, передачу информации в линию связи в цифровых кодах, сохранение информации во внутренней энергонезависимой памяти, обработку команд, поступающих по линии связи, вывод информации на индикатор КМ-МИК;
-ПО «Программа контроллера датчика давления» РОФ.МЕСП.00045-01, встроенное в датчик давления, обеспечивающее проведение и обработку измерений атмосферного давления, а также обмен информацией в цифровых кодах по линии связи.
Идентификационные данные ПО приведены в таблице 1.
аблица 1 - Идентификационные данные (признаки)
Идентификационные данные (признаки) |
Значение | |
Идентификационное наименование ПО |
РОФ.МЕСП.00044-01 (ROF.MESP.00044-01) |
РОФ.МЕСП.00045-01 (ROF.MESP.00045-01) |
Номер версии ПО |
1.0 |
1.0 |
Цифровой идентификатор ПО |
0х923В10С0, CRC32 |
0x85CFElF2, CRC32 |
Уровень защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 3 - Комплектность КМ-МИК
Обозначение |
Наименование составных частей |
Кол- во |
Примечание |
МЕСП.416321.100 |
Комплекс метеорологический КМ-МИК |
1 | |
МЕСП.685631.270 |
Кабель |
1 |
3 м, для подключения к разъему «ЛИНИЯ» |
МЕСП.685631.271 |
Провод заземления |
1 |
3 м |
Комплект чехлов маскировочных |
Поставляется по согласованию с Заказчиком | ||
Комплект поверочный, в составе:
MOXAUPort 1150;
|
Поставляется по согласованию с Заказчиком | ||
МЕСП.416321.100 ПС |
Паспорт |
1 |
Таблица 2 - КМ-МИК
Наименование характеристики |
Значение характеристики |
Диапазон измерений горизонтальной составляющей скорости ветра, м/с |
от 0,2 до 75 |
Пределы допускаемой абсолютной погрешности измерений горизонтальной составляющей скорости ветра (V), м/с |
±(0,2+0,02 V) |
Диапазон измерений направления горизонтальной составляющей скорости ветра, ° |
от 0 до 360 |
Пределы допускаемой абсолютной погрешности измерений направления горизонтальной составляющей скорости ветра, °:
|
±3 не нормируется |
Диапазон измерений температуры воздуха, °C |
от -60 до +60 |
Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °C |
±0,2 |
Диапазон измерений относительной влажности воздуха, % |
от 0 до 100 |
Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, % |
±3 |
Диапазон измерений атмосферного давления, гПа |
от 560 до 1100 |
Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа |
±0,3 |
Напряжение питания от сети постоянного тока, В |
от 8 до 30 |
Определение наличия осадков |
да / нет |
Потребляемая электрическая мощность, В А, не более |
16 |
Стандарт передачи данных по проводной линии связи |
RS-485 |
Наименование характеристики |
Значение характеристики |
Габаритные размеры (диаметр х высота), мм, не более |
0120x385 |
Масса, кг, не более |
1,7 |
Условия эксплуатации МК-МИК:
|
-60 и +60 от -60 до 60 от -50 до 50 до 100 до 560 IP54 |
Средняя наработка на отказ, ч |
15 000 |
Средний срок службы, лет |
8 |
