Номер по Госреестру СИ: 81812-21
81812-21 Рефлектометры оптические
(JW3302XR)
Назначение средства измерений:
Рефлектометры оптические JW3302XR (далее - рефлектометры) предназначены для измерений длины (расстояния) до мест неоднородностей, оценки неоднородностей оптического кабеля, а также для измерений мощности оптического излучения и генерирования оптического излучения на калиброванных длинах волн.
Внешний вид.
Рефлектометры оптические
Рисунок № 1
Внешний вид.
Рефлектометры оптические
Рисунок № 2
Программное обеспечение
Рефлектометры имеют специализированное программное обеспечение (ПО), расположенное в аппаратной части рефлектометров. Запись ПО осуществляется в процессе производства. Внесение изменений в ПО при эксплуатации рефлектометров функционально невозможно. Доступ к аппаратной части рефлектометров исключен конструктивно.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные |
Значение |
Идентификационное наименование ПО |
JW3302XR |
Номер версии (идентификационный номер) ПО, не ниже |
1.1 |
Цифровой идентификатор ПО |
отсутствует |
Алгоритм вычисления идентификатора ПО |
отсутствует |
Знак утверждения типа
Знак утверждения типананосят на титульный лист руководство по эксплуатации типографским способом и на лицевую панель в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в главе 3 руководства по эксплуатации JW3302XR.2020 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к рефлектометрам оптическим JW3302XRПриказ Федерального агентства по техническому регулированию и метрологии от 5 декабря 2019 г. № 2862 «Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации»
В рефлектометрах реализованы три режима функционирования на соответствующих нормируемых значениях длин волн: оптического рефлектометра, измерителя мощности и источника оптического излучения (далее - источника).
Принцип действия рефлектометров в режиме оптического рефлектометра основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении сигналов, отраженных от неоднородностей и сигнала обратного рассеяния. В результате обработки сигналов формируется рефлектограмма зондируемого оптического волокна, показывающая распределение ослабления по его длине, наличие неоднородностей и обрывов. Принцип действия рефлектометров в режиме измерителя мощности основан на преобразовании фотоприемником оптического сигнала в электрическое напряжение, величина которого пропорциональна мощности оптического излучения. Принцип действия рефлектометров в режиме источника основан на излучении оптического сигнала встроенным полупроводниковым лазером с системой стабилизации мощности.
Конструктивно рефлектометры выполнены в пластмассовом корпусе, в котором размещены микроконтроллер, фотоприемник с усилителем-преобразователем, аналогоцифровой преобразователь, лазерный источник с системой стабилизации, преобразователи питания. На лицевой панели рефлектометров расположены кнопки управления, цветной жидкокристаллический сенсорный дисплей с подсветкой и индикатор питания. На верхней панели рефлектометров размещены оптические разъемы и гнездо подключения внешнего питания.
Рефлектометры выпускаются в различных модификациях JW3302XR-S1, JW3302XR-S2, JW3302XR-S3, JW3302XR-S4, JW3302XR-S5, JW3302XR-M1 отличающихся количеством источников оптического излучения, их функциональным назначением для типа оптического волокна, наличием измерительного фотодиода и его типа, параметрами фотоприемника и усилителя-преобразователя.
Внешний вид рефлектометра JW3302XR и место нанесения знака утверждения типа представлены на рисунке 1.
Место нанесения знака утверждения типа

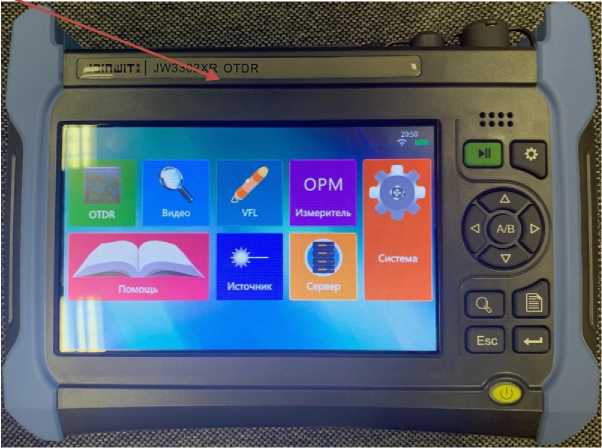

Внешний вид лицевой панели

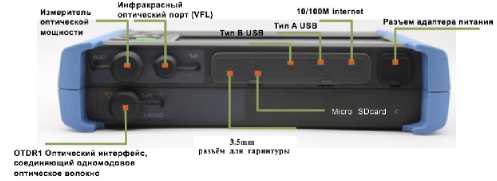

Внешний вид верхней панели
Рисунок 1 - Внешний вид рефлектометра и место нанесения знака утверждения типа
Таблица 2 - Метрологические характеристики рефлектометров
Наименование характеристики |
Значение | |||||
Модификация рефлектометра |
JW3302XR- S1 |
JW3302XR- S2 |
JW3302XR -S3 |
JW3302XR- S4 |
JW3302XR- S5 |
JW3302XR- М1 |
Длины волн, нм |
1310/1550 |
1310/1550/1625 |
1310/1490/1550 |
850/1300/1310/1550 | ||
Динамический диапазон измерений затухания1^ дБ, не менее |
37/35 |
42/40 |
45/42 |
37/35/35 |
45/42/42 |
28/26/37/36 |
Значение мертвой зоны, м, не более:
|
1,5 8 |
0,8 4,5 |
0,8 4,5 |
1,5 8 |
1,5 8 |
1,5 8 |
Диапазон измерений расстояния4), м -1300/1310/1490/1550/1625 нм -850 нм |
от 0,6 до 5,12-105 от 0,6 до 0,32405 | |||||
Пределы допускаемой абсолютной погрешности измерений расстояния, м |
± (0,75+ 6счит2)+540-5Ъ3)) | |||||
Длины волн источника, нм |
850/1300/1310/1490/1550/1625 | |||||
Уровень средней мощности непрерывного оптического излучения на выходе источника, дБм, не менее
|
-20,0 -5,0 | |||||
Длины волн измерителя мощности4), нм |
850/1300/1310/1490/1550/1625/1650 | |||||
Диапазон измерения уровней средней мощности, дБм |
от -60 до +3 | |||||
Пределы допускаемой основной относительной погрешности измерений уровня средней мощности, дБ |
±0,5 | |||||
4) - диапазон измерений расстояния от 0,6 до 6403 м по погрешности не нормируется |
аблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: - напряжение постоянного тока, В |
12±1 |
Габаритные размеры (длина х ширина х высота), мм, не более: |
252 х 180 х 55 |
Масса, кг, не более |
1,8 |
Условия эксплуатации:
|
от -10 до +50 80 от 84,0 до 106,7 |
