Номер по Госреестру СИ: 81716-21
81716-21 Микрометры специальные
(серий 113, 114, 118, 121, 122, 125, 126, 131, 135, 142, 146, 163)
Назначение средства измерений:
Микрометры специальные серий 113, 114, 118, 121, 122, 125, 126, 131, 135, 142, 146, 163 (далее микрометры) предназначены для измерений наружных и внутренних (только микрометры серии 163) линейных размеров деталей контактным методом. Микрометры могут применяться в машиностроении и других отраслях промышленности.
Внешний вид.
Микрометры специальные
Рисунок № 1
Внешний вид.
Микрометры специальные
Рисунок № 2
Внешний вид.
Микрометры специальные
Рисунок № 3
Внешний вид.
Микрометры специальные
Рисунок № 4
Внешний вид.
Микрометры специальные
Рисунок № 5
Внешний вид.
Микрометры специальные
Рисунок № 6
Внешний вид.
Микрометры специальные
Рисунок № 7
Внешний вид.
Микрометры специальные
Рисунок № 8
Внешний вид.
Микрометры специальные
Рисунок № 9
Внешний вид.
Микрометры специальные
Рисунок № 10
Общие сведения
Дата публикации - 17.05.2021
Срок свидетельства - 29.04.2026
Номер записи - 180907
ID в реестре СИ - 1388014
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
сер. 126, модиф.126-51-0, сер. 126, мод.126-51-0, от 0 до 25 мм, нет модификации, МТ, Мод. 143-03-2-NC, 50-75мм, Мод. 114-22-0-NC, 25-50мм, Мод. 114-21-0-NC, 0-25мм, мод. 114-21-0, Без модификации, 163-61-0, 146-02-0, 146-01-0, 142, 135-01-4, 135-01-2, 122-51-0, 121-01-0, 114-02-0, 114,
Производитель
Изготовитель - "ASIMETO (GUANGZHOU) INC."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
График "У кого сколько эталонов (СИ)" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
Графики "Возраст парка эталонов" представляют информацию по возрасту (дате производства) и количеству СИ, применяемых в качестве эталонов. Для удобства визуального восприятия временная шкала разбита на 2 интервала (до 1992 года и от 1992 года до н.в.).
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваивались в зависимости от ГЭП к которому прослеживается каждое конкретное СИ, применяемое в качестве эталона.
"Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 53
Выдано извещений - 0
Кол-во периодических поверок - 34
Кол-во средств измерений - 5
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Микрометры специальные (серий 113, 114, 118, 121, 122, 125, 126, 131, 135, 142, 146, 163)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Справочник государственных первичных эталонов РФ является копией соответствующего реестра ФГИС «АРШИН» (https://fgis.gost.ru/fundmetrology/registry/12) и содержит сведения о государственных первичных эталонов РФ.
Справочник содержит более 150 записей и актуализируется не реже 1 раза в месяц.
Кто поверяет Микрометры специальные (серий 113, 114, 118, 121, 122, 125, 126, 131, 135, 142, 146, 163)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 9 | 2 | 9 | 0 | 0 | 7 | 7 | 0 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 9 | 3 | 6 | 0 | 9 | 3 | 6 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ПАО "СЕВЕРСТАЛЬ" (RA.RU.311612) | 2 | 1 | 1 | 0 | 2 | 1 | 1 | |||
| ООО "ЛИЦ" (RA.RU.311620) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 14 | 1 | 3 | 11 | 0 | 14 | 3 | 11 | ||
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ФБУ "СМОЛЕНСКИЙ ЦСМ" (RA.RU.311305) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "МЕТРОКАЛИБР" (RA.RU.314509) | 4 | 3 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Микрометры специальные (серий 113, 114, 118, 121, 122, 125, 126, 131, 135, 142, 146, 163)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию типографическим методом.Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Эксплуатация»:
-
- «Микрометры специальные серии 113. Руководство по эксплуатации»;
-
- «Микрометры специальные серии 135. Руководство по эксплуатации»;
-
- «Микрометры специальные серии 125. Руководство по эксплуатации»;
-
- «Микрометры специальные серии 126. Руководство по эксплуатации»;
-
- «Микрометры специальные серии 118. Руководство по эксплуатации»;
-
- «Микрометры специальные серии 146. Руководство по эксплуатации»;
-
- «Микрометры специальные серии 163. Руководство по эксплуатации»;
-
- «Микрометры специальные серии 122. Руководство по эксплуатации»;
-
- «Микрометры специальные серии 142. Руководство по эксплуатации»;
-
- «Микрометры специальные серии 131. Руководство по эксплуатации»;
-
- «Микрометры специальные серии 121. Руководство по эксплуатации»;
-
- «Микрометры специальные серии 114. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к микрометрам
Принцип действия микрометров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительного наконечника.
Микрометры серий 114, 121, 122, 131, 142, 163 выпускаются с отсчетом по шкалам стебля и барабана.
Микрометры серий 113, 125, 126, 135, 146 выпускаются с цифровым отсчетным устройством.
Микрометры серии 118 выпускаются в двух вариантах: с отсчетом по шкалам стебля и барабана и с цифровым отсчетным устройством.
Микрометры с отсчетом по шкалам стебля и барабана состоят из скобы, снабженной с одной стороны неподвижной измерительной пяткой. С другой стороны, в отверстие скобы запрессован стебель, в котором закреплена резьбовая гайка. Микровинт, перемещающийся в резьбе гайки, снабжен на конце второй измерительной пяткой. Для учета осевого перемещения микровинта в целых оборотах служит продольная шкала, указателем для отсчета по этой шкале является торец барабана, закрепленный на микровинте. Для отсчета долей оборота микровинта служит круговая шкала (нониус) с радиальными штрихами, нанесенными на конусной части барабана микрометра. Для обеспечения постоянства измерительного усилия микрометры снабжены специальным механизмом, отрегулированным на определенное усилие поворота или проскальзывания (кроме серий 163).
Микрометры с цифровым отсчетным устройством имеют цифровое отсчетное устройство, которое расположено на скобе, представляющее собой жидкокристаллический экран, а также кнопки, с помощью которых осуществляется ряд специальных функций. При включении, на считывающем устройстве отображается фактическое абсолютное измерительное положение. Микрометры с цифровым отсчетным устройством оснащены функцией автоматического выключения, для сохранения заряда батареи.
Модификации микрометров отличаются диапазоном измерений, конструктивными особенностями (особенностями конструкций скобы, шпинделя, формой и материалом измерительных поверхностей). Размер скобы микрометров соответствует максимальной измеряемой длине и изменяется от одной модификации к другой в зависимости от серии.
Измерительные поверхности пяток с плоскими измерительными поверхностями для повышения износостойкости имеют твердосплавное покрытие.
Микрометры серий 113, 118, 125, 126, 135, 146 имеют так же в наличии круговую шкалу с радиальными штрихами, нанесенными на конусной части барабана микрометра.
Микрометры серий 114 и 113 применяются для измерения деталей с криволинейными поверхностями, например, толщины стенок труб, подшипников, колец. Микрометры данных серий поставляются с одним из типов измерительных поверхностей (рисунок 1).
Рисунок 1 - Общий вид измерительных поверхностей микрометров специальных серии 114 и 113
Микрометры серии 118 применяются для измерений фасонных деталей. Микрометры поставляются со сменными шариковыми измерительными вставками диаметрами от 1 до 6 мм. Количество сменных шариковых измерительных вставок зависит от требований заказчика.
Микрометры серий 121 и 125 предназначены для измерения толщины труб, а также отверстий и слотов, от края до края и элементов в труднодоступных местах. В комплект входят сменные измерительные поверхности (цилиндрическая пятка, плоская пятка).
1.5, , 6,5 Ti.
ТП ПТL=25mm L=2Emm
пи LLLРисунок 2 - Общий вид сменных измерительных пяток микрометров специальных серии 121 и
125

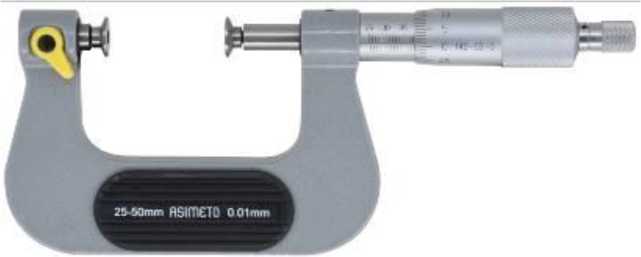

Микрометры серий 122 и 126 используют для измерений шестерней и толщин ступеней.

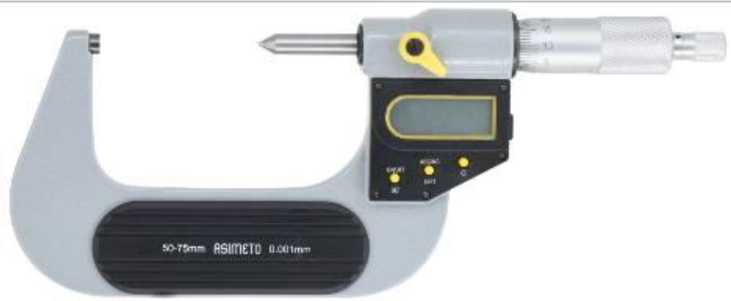

Микрометры серий 131 и 135 имеют плоскую пятку и заостренный микровинт (рисунок 3), что позволяет измерять высоту обжима электрических контактов. Серия 135 выполнена в цифровом исполнении.
Cb'j Ф& 'J
1 Я6.5
60’
Тип В
60*
Тип Б
60*
Тип А
Рисунок 3 - Общий вид измерительных поверхностей микрометров специальных серии 131 и 135

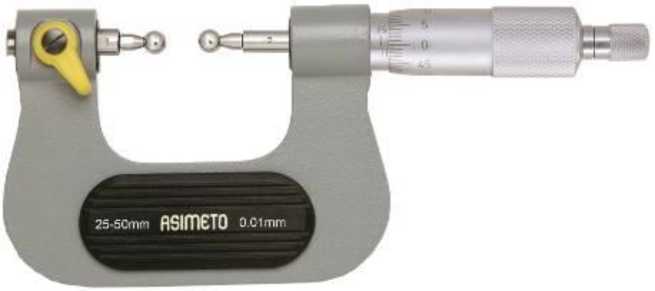

Микрометры серий 142 и 146 являются универсальной серией и поставляются со сменными измерительными поверхностями (рисунок 4). Они обладают следующими преимуществами: не вращающийся микровинт совместим с семью формами дополнительных сменных измерительных вставок пятки/микровинта: плоские (тип А), сферические (тип Б), лезвийные (тип В), точечные (тип Г), ступенчатые (тип Д), дисковые (тип Е) и ножевидные (тип Ж) для широкого спектра применений.
. ил Ь
ГНПА
ТтГ
02
^ё|| Ц|
Т1еД
ТшЖ
Рисунок 4 - Общий вид сменных измерительных вставок микрометров специальных серии 142 и 146
Микрометры серии 163 предназначены для измерения ширины и расположения канавок в отверстиях, для измерения внутренних канавок. Микрометры серии 163 (мод. 163-61-0, 16361-2, 163-62-2, 163-63-2, 163-64-2) оснащены двунаправленной трещоткой. Микрометры серии 163 (мод. 163-01-0, 163-01-2, 163-02-2, 163-03-2, 163-04-2) оснащены не вращающимся микрометрическим винтом.
Нанесение знака поверки на средство измерений не предусмотрено. Общий вид микрометров приведён на рисунках 5 - 18.
Рисунок 5 - Общий вид микрометров специальных серии 113
Рисунок 6 - Общий вид микрометров специальных серии 114
Рисунок 7 - Общий вид микрометров специальных серии 118 с отсчетом по шкалам стебля и барабана
Рисунок 8 - Общий вид микрометров специальных серии 118 с цифровым отсчетным устройством
Рисунок 9 - Общий вид микрометров специальных серии 121
Рисунок 10 - Общий вид микрометров специальных серии 122
Рисунок 11- Общий вид микрометров специальных серии 125
Рисунок 12 - Общий вид микрометров специальных серии 126
Рисунок 13 - Общий вид микрометров специальных серии 131
Рисунок 14 - Общий вид микрометров специальных серии 135
Рисунок 15 - Общий вид микрометров специальных серии 142
Рисунок 16 - Общий вид микрометров специальных серии 146
Рисунок 17 - Общий вид микрометров специальных серии 163 (мод. 163-01-0, 163-01-2,
163-02-2, 163-03-2, 163-04-2)
|
'г -Л |
ииии^|^И1^|Ч |
1 2S icfe7" 1|1М||| _______ |
|
|Н.(|||| ASIHCTO 1 х ь |
Рисунок 18 - Общий вид микрометров специальных серии 163 (мод. 163-61-0, 163-61-2, 163-62-2, 163-63-2, 163-64-2)
Пломбирование микрометров не предусмотрено.
Таблица 6 -
|
Наименование |
Обозначение |
Количество |
|
Микрометр |
- |
1 шт. |
|
Сменные измерительные вставки для микрометров серии 118, 142, 146 |
- |
1 компл. |
|
Сменные измерительные пятки для микрометров специальных серии 121 и 125 |
- |
1 компл. |
|
Элемент питания* |
- |
1 шт. |
|
Установочная мера (кроме микрометров серии 163 и с диапазоном измерений от 0 до 25 мм) |
- |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Ключ |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП АПМ 86-17 |
1 экз. |
|
* - только для микрометров с цифровым отсчетным устройством | ||
Таблица 1 - Метрологические характеристики микрометров
|
Серия |
Модификация |
Диапазон измерений, мм |
Цена деления (шаг дискретности), мм |
Пределы допускаемой абсолютной погрешности, мкм |
|
125 |
125-01-0 |
от 0 до 25 |
0,001 |
±4 |
|
125-02-0 |
от 25 до 50 |
0,001 |
±4 | |
|
135 |
135-01-0 |
от 0 до 25 |
0,001 |
±4 |
|
135-02-0 |
от 25 до 50 |
0,001 |
±4 | |
|
135-03-0 |
от 50 до 75 |
0,001 |
±5 | |
|
135-04-0 |
от 75 до 100 |
0,001 |
±5 | |
|
135-01-2 |
от 0 до 25 |
0,001 |
±4 | |
|
135-01-4 |
от 0 до 25 |
0,001 |
±4 |
|
Серия |
Модификация |
Диапазон измерений, мм |
Цена деления (шаг дискретности), мм |
Пределы допускаемой абсолютной погрешности, мкм |
|
118 |
118-31-0 |
от 0 до 25 |
0,001 |
±4 |
|
118-32-0 |
от 25 до 50 |
0,001 |
±4 | |
|
118-33-0 |
от 50 до 75 |
0,001 |
±5 | |
|
118-34-0 |
от 75 до 100 |
0,001 |
±5 | |
|
118-35-0 |
от 100 до 125 |
0,001 |
±6 | |
|
118-36-0 |
от 125 до 150 |
0,001 |
±6 | |
|
118-37-0 |
от 150 до 175 |
0,001 |
±7 | |
|
118-31-8 |
от 0 до 25 |
0,001 |
±4 | |
|
118-32-8 |
от 25 до 50 |
0,001 |
±4 | |
|
118-33-8 |
от 50 до 75 |
0,001 |
±5 | |
|
118-34-8 |
от 75 до 100 |
0,001 |
±5 | |
|
118-35-8 |
от 100 до 125 |
0,001 |
±6 | |
|
118-36-8 |
от 125 до 150 |
0,001 |
±6 | |
|
118-37-8 |
от 150 до 175 |
0,001 |
±7 | |
|
126 |
126-51-0 |
от 0 до 25 |
0,001 |
±4 |
|
126-52-0 |
от 25 до 50 |
0,001 |
±4 | |
|
126-53-0 |
от 50 до 75 |
0,001 |
±5 | |
|
126-54-0 |
от 75 до 100 |
0,001 |
±5 | |
|
126-55-0 |
от 100 до 125 |
0,001 |
±6 | |
|
126-56-0 |
от 125 до 150 |
0,001 |
±6 | |
|
126-57-0 |
от 150 до 175 |
0,001 |
±7 | |
|
126-58-0 |
от 175 до 200 |
0,001 |
±7 | |
|
146 |
146-01-0 |
от 0 до 25 |
0,001 |
±4 |
|
146-02-0 |
от 25 до 50 |
0,001 |
±4 | |
|
146-03-0 |
от 50 до 75 |
0,001 |
±5 | |
|
146-04-0 |
от 75 до 100 |
0,001 |
±5 | |
|
146-05-0 |
от 100 до 125 |
0,001 |
±6 | |
|
146-06-0 |
от 125 до 150 |
0,001 |
±6 | |
|
146-07-0 |
от 150 до 175 |
0,001 |
±7 | |
|
146-08-0 |
от 175 до 200 |
0,001 |
±7 | |
|
113 |
113-01-0 |
от 0 до 25 |
0,001 |
±4 |
|
113-02-0 |
от 25 до 50 |
0,001 |
±4 | |
|
113-21-0 |
от 0 до 25 |
0,001 |
±4 | |
|
113-22-0 |
от 25 до 50 |
0,001 |
±4 | |
|
113-41-0 |
от 0 до 25 |
0,001 |
±4 | |
|
113-42-0 |
от 25 до 50 |
0,001 |
±4 | |
|
113-11-0 |
от 0 до 25 |
0,001 |
±4 | |
|
113-12-0 |
от 25 до 50 |
0,001 |
±4 | |
|
113-31-0 |
от 0 до 25 |
0,001 |
±4 | |
|
113-32-0 |
от 25 до 50 |
0,001 |
±4 | |
|
113-51-0 |
от 0 до 25 |
0,001 |
±4 | |
|
113-52-0 |
от 25 до 50 |
0,001 |
±4 | |
|
121 |
121-01-0 |
от 0 до 25 |
0,01 |
±4 |
|
121-02-0 |
от 25 до 50 |
0,01 |
±4 | |
|
131 |
131-01-0 |
от 0 до 25 |
0,01 |
±4 |
|
131-02-0 |
от 25 до 50 |
0,01 |
±4 | |
|
131-03-0 |
от 50 до 75 |
0,01 |
±5 | |
|
131-04-0 |
от 75 до 100 |
0,01 |
±5 | |
|
131-01-2 |
от 0 до 25 |
0,01 |
±4 | |
|
131-01-4 |
от 0 до 25 |
0,01 |
±4 |
|
Серия |
Модификация |
Диапазон измерений, мм |
Цена деления (шаг дискретности), мм |
Пределы допускаемой абсолютной погрешности, мкм |
|
118 |
118-71-0 |
от 0 до 25 |
0,01 |
±4 |
|
118-72-0 |
от 25 до 50 |
0,01 |
±4 | |
|
118-73-0 |
от 50 до 75 |
0,01 |
±5 | |
|
118-74-0 |
от 75 до 100 |
0,01 |
±5 | |
|
118-75-0 |
от 100 до 125 |
0,01 |
±6 | |
|
118-76-0 |
от 125 до 150 |
0,01 |
±6 | |
|
118-77-0 |
от 150 до 175 |
0,01 |
±7 | |
|
118-71-8 |
от 0 до 25 |
0,01 |
±4 | |
|
118-72-8 |
от 25 до 50 |
0,01 |
±4 | |
|
118-73-8 |
от 50 до 75 |
0,01 |
±5 | |
|
118-74-8 |
от 75 до 100 |
0,01 |
±5 | |
|
118-75-8 |
от 100 до 125 |
0,01 |
±6 | |
|
118-76-8 |
от 125 до 150 |
0,01 |
±6 | |
|
118-77-8 |
от 150 до 175 |
0,01 |
±7 | |
|
122 |
122-51-0 |
от 0 до 25 |
0,01 |
±4 |
|
122-52-0 |
от 25 до 50 |
0,01 |
±4 | |
|
122-53-0 |
от 50 до 75 |
0,01 |
±5 | |
|
122-54-0 |
от 75 до 100 |
0,01 |
±5 | |
|
122-55-0 |
от 100 до 125 |
0,01 |
±6 | |
|
122-56-0 |
от 125 до 150 |
0,01 |
±6 | |
|
122-57-0 |
от 150 до 175 |
0,01 |
±7 | |
|
122-58-0 |
от 175 до 200 |
0,01 |
±7 | |
|
142 |
142-01-0 |
от 0 до 25 |
0,01 |
±4 |
|
142-02-0 |
от 25 до 50 |
0,01 |
±4 | |
|
142-03-0 |
от 50 до 75 |
0,01 |
±5 | |
|
142-04-0 |
от 75 до 100 |
0,01 |
±5 | |
|
142-05-0 |
от 100 до 125 |
0,01 |
±6 | |
|
142-06-0 |
от 125 до 150 |
0,01 |
±6 | |
|
142-07-0 |
от 150 до 175 |
0,01 |
±7 | |
|
142-08-0 |
от 175 до 200 |
0,01 |
±7 | |
|
114 |
114-01-0 |
от 0 до 25 |
0,01 |
±4 |
|
114-02-0 |
от 25 до 50 |
0,01 |
±4 | |
|
114-21-0 |
от 0 до 25 |
0,01 |
±4 | |
|
114-22-0 |
от 25 до 50 |
0,01 |
±4 | |
|
114-41-0 |
от 0 до 25 |
0,01 |
±4 | |
|
114-42-0 |
от 25 до 50 |
0,01 |
±4 | |
|
114-11-0 |
от 0 до 25 |
0,01 |
±4 | |
|
114-12-0 |
от 25 до 50 |
0,01 |
±4 | |
|
114-31-0 |
от 0 до 25 |
0,01 |
±4 | |
|
114-32-0 |
от 25 до 50 |
0,01 |
±4 | |
|
114-51-0 |
от 0 до 25 |
0,01 |
±4 | |
|
114-52-0 |
от 25 до 50 |
0,01 |
±4 | |
|
163 |
163-01-0 |
от 0 до 25 |
0,01 |
±10 |
|
163-01-2 |
от 0 до 25 |
0,01 |
±10 | |
|
163-02-2 |
от 25 до 50 |
0,01 |
±10 | |
|
163-03-2 |
от 50 до 75 |
0,01 |
±10 | |
|
163-04-2 |
от 75 до 100 |
0,01 |
±10 | |
|
163-61-0 |
от 0 до 25 |
0,01 |
±10 | |
|
163-61-2 |
от 0 до 25 |
0,01 |
±10 | |
|
163-62-2 |
от 25 до 50 |
0,01 |
±10 | |
|
163-63-2 |
от 50 до 75 |
0,01 |
±10 | |
|
163-64-2 |
от 75 до 100 |
0,01 |
±10 |
Таблица 2 - Отклонение от параллельности для микрометров, имеющих плоские измеритель-
ные поверхности
|
Серия |
Верхний предел измерений микрометра, мм |
Допускаемое отклонение от параллельности плоских измерительных поверхностей микрометров, мкм |
|
121 и 125 (с плоской пяткой) |
25, 50 |
3 |
|
142, 146 с плоскими и дисковыми измерительными вставками |
25, 50 |
2 |
|
75, 100 |
3 | |
|
125, 150 |
4 | |
|
175, 200 |
5 |
Таблица 3 - Основные метрологические характеристики установочных мер (кроме микрометров серии 163)
|
Номинальный размер установочных мер, мм |
Допускаемое отклонение длины установочных мер от номинального размера, мкм |
Отклонение от параллельности (плоскопараллельности) плоских измерительных поверхностей установочных мер, мкм |
|
25; 50 |
±2 |
1 |
|
75 |
±2 |
1,5 |
|
100; 125 |
±2 |
2 |
|
150; 175 |
±3 |
2,5 |
Таблица 4 - Основные метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
Отклонение от плоскостности плоских измерительных поверхностей микрометров:
|
0,9 0,6 (микровинт) 2,0 (пятка) |
|
Измерительное усилие (кроме микрометров серий 163), Н |
от 5 до 10 |
|
Условия эксплуатации:
|
от +15 до +25 80 |
Таблица 5 - Габаритные размеры микрометров и масса
|
Се рия |
Модификация |
Диапазон измерений, мм |
Габаритные размеры (Д*Ш*В), мм, не более |
Масса, кг, не более |
|
125 |
125-01-0 |
от 0 до 25 |
150x50x20 |
0,30 |
|
125-02-0 |
от 25 до 50 |
180x50x20 |
0,32 | |
|
135 |
135-01-0 |
от 0 до 25 |
165x65x20 |
0,37 |
|
135-02-0 |
от 25 до 50 |
195x75x20 |
0,37 | |
|
135-03-0 |
от 50 до 75 |
220x90x20 |
0,47 | |
|
135-04-0 |
от 75 до 100 |
250x105x20 |
0,62 | |
|
135-01-2 |
от 0 до 25 |
165x65x20 |
0,37 | |
|
135-01-4 |
от 0 до 25 |
165x65x20 |
0,37 |
|
Се рия |
Модификация |
Диапазон измерений, мм |
Габаритные размеры (Д*Ш*В), мм, не более |
Масса, кг, не более |
|
118 |
118-31-0 |
от 0 до 25 |
205x65x20 |
0,40 |
|
118-32-0 |
от 25 до 50 |
235x83x20 |
0,47 | |
|
118-33-0 |
от 50 до 75 |
265x105x20 |
0,56 | |
|
118-34-0 |
от 75 до 100 |
290x122x20 |
0,65 | |
|
118-35-0 |
от 100 до 125 |
320x140x20 |
0,90 | |
|
118-36-0 |
от 125 до 150 |
346x157x20 |
0,95 | |
|
118-37-0 |
от 150 до 175 |
371x169x20 |
1,05 | |
|
118-31-8 |
от 0 до 25 |
205x65x20 |
0,40 | |
|
118-32-8 |
от 25 до 50 |
235x83x20 |
0,47 | |
|
118-33-8 |
от 50 до 75 |
265x105x20 |
0,56 | |
|
118-34-8 |
от 75 до 100 |
290x122x20 |
0,65 | |
|
118-35-8 |
от 100 до 125 |
320x140x20 |
0,90 | |
|
118-36-8 |
от 125 до 150 |
346x157x20 |
0,95 | |
|
118-37-8 |
от 150 до 175 |
371x169x20 |
1,05 | |
|
126 |
126-51-0 |
от 0 до 25 |
165x55x20 |
0,30 |
|
126-52-0 |
от 25 до 50 |
190x70x20 |
0,37 | |
|
126-53-0 |
от 50 до 75 |
220x90x20 |
0,45 | |
|
126-54-0 |
от 75 до 100 |
250x105x20 |
0,60 | |
|
126-55-0 |
от 100 до 125 |
290x115x20 |
0,90 | |
|
126-56-0 |
от 125 до 150 |
315x123x20 |
0,95 | |
|
126-57-0 |
от 150 до 175 |
345x135x20 |
0,90 | |
|
126-58-0 |
от 175 до 200 |
370x135x20 |
1,00 | |
|
146 |
146-01-0 |
от 0 до 25 |
200x60x20 |
0,42 |
|
146-02-0 |
от 25 до 50 |
230x75x20 |
0,48 | |
|
146-03-0 |
от 50 до 75 |
265x90x20 |
0,58 | |
|
146-04-0 |
от 75 до 100 |
290x105x20 |
0,62 | |
|
146-05-0 |
от 100 до 125 |
315x120x20 |
0,90 | |
|
146-06-0 |
от 125 до 150 |
345x135x20 |
1,00 | |
|
146-07-0 |
от 150 до 175 |
375x155x20 |
1,10 | |
|
146-08-0 |
от 175 до 200 |
405x175x20 |
1,20 | |
|
113 |
113-01-0 |
от 0 до 25 |
160x60x20 |
0,27 |
|
113-02-0 |
от 25 до 50 |
190x72x20 |
0,36 | |
|
113-21-0 |
от 0 до 25 |
170x60x20 |
0,33 | |
|
113-22-0 |
от 25 до 50 |
200x70x20 |
0,40 | |
|
113-41-0 |
от 0 до 25 |
170x60x20 |
0,33 | |
|
113-42-0 |
от 25 до 50 |
200x70x20 |
0,41 | |
|
113-11-0 |
от 0 до 25 |
160x60x20 |
0,27 | |
|
113-12-0 |
от 25 до 50 |
190x70x20 |
0,36 | |
|
113-31-0 |
от 0 до 25 |
170x60x20 |
0,33 | |
|
113-32-0 |
от 25 до 50 |
200x70x20 |
0,40 | |
|
113-51-0 |
от 0 до 25 |
170x60x20 |
0,33 | |
|
113-52-0 |
от 25 до 50 |
200x70x20 |
0,42 | |
|
121 |
121-01-0 |
от 0 до 25 |
115x47x20 |
0,24 |
|
121-02-0 |
от 25 до 50 |
150x48x20 |
0,24 | |
|
131 |
131-01-0 |
от 0 до 25 |
130x55x20 |
0,28 |
|
131-02-0 |
от 25 до 50 |
155x75x20 |
0,38 | |
|
131-03-0 |
от 50 до 75 |
185x90x20 |
0,05 | |
|
131-04-0 |
от 75 до 100 |
210x105x20 |
0,62 | |
|
131-01-2 |
от 0 до 25 |
130x55x20 |
0,28 | |
|
131-01-4 |
от 0 до 25 |
130x60x20 |
0,28 |
|
Се рия |
Модификация |
Диапазон измерений, мм |
Габаритные размеры (Д*Ш*В), мм, не более |
Масса, кг, не более |
|
118 |
118-71-0 |
от 0 до 25 |
175x65x20 |
0,32 |
|
118-72-0 |
от 25 до 50 |
205x83x20 |
0,37 | |
|
118-73-0 |
от 50 до 75 |
235x105x20 |
0,48 | |
|
118-74-0 |
от 75 до 100 |
260x122x20 |
0,60 | |
|
118-75-0 |
от 100 до 125 |
290x140x20 |
0,80 | |
|
118-76-0 |
от 125 до 150 |
315x157x20 |
0,90 | |
|
118-77-0 |
от 150 до 175 |
340x169x20 |
1,00 | |
|
118-71-8 |
от 0 до 25 |
175x65x20 |
0,32 | |
|
118-72-8 |
от 25 до 50 |
205x83x20 |
0,37 | |
|
118-73-8 |
от 50 до 75 |
235x105x20 |
0,48 | |
|
118-74-8 |
от 75 до 100 |
260x122x20 |
0,60 | |
|
118-75-8 |
от 100 до 125 |
290x140x20 |
0,80 | |
|
118-76-8 |
от 125 до 150 |
315x157x20 |
0,90 | |
|
118-77-8 |
от 150 до 175 |
340x169x20 |
1,00 | |
|
122 |
122-51-0 |
от 0 до 25 |
135x55x20 |
0,23 |
|
122-52-0 |
от 25 до 50 |
160x70x20 |
0,29 | |
|
122-53-0 |
от 50 до 75 |
190x90x20 |
0,37 | |
|
122-54-0 |
от 75 до 100 |
220x105x20 |
0,48 | |
|
122-55-0 |
от 100 до 125 |
260x120x20 |
0,80 | |
|
122-56-0 |
от 125 до 150 |
285x135x20 |
0,80 | |
|
122-57-0 |
от 150 до 175 |
315x157x20 |
0,75 | |
|
122-58-0 |
от 175 до 200 |
340x169x20 |
0,90 | |
|
142 |
142-01-0 |
от 0 до 25 |
150x50x20 |
0,27 |
|
142-02-0 |
от 25 до 50 |
180x75x20 |
0,35 | |
|
142-03-0 |
от 50 до 75 |
205x90x20 |
0,42 | |
|
142-04-0 |
от 75 до 100 |
230x115x20 |
0,60 | |
|
142-05-0 |
от 100 до 125 |
265x120x20 |
0,80 | |
|
142-06-0 |
от 125 до 150 |
290x135x20 |
0,89 | |
|
142-07-0 |
от 150 до 175 |
315x155x20 |
0,95 | |
|
142-08-0 |
от 175 до 200 |
345x175x20 |
1,10 | |
|
114 |
114-01-0 |
от 0 до 25 |
125x55x20 |
0,19 |
|
114-02-0 |
от 25 до 50 |
160x70x20 |
0,29 | |
|
114-21-0 |
от 0 до 25 |
125x55x20 |
0,19 | |
|
114-22-0 |
от 25 до 50 |
170x70x20 |
0,30 | |
|
114-41-0 |
от 0 до 25 |
125x55x20 |
0,19 | |
|
114-42-0 |
от 25 до 50 |
170x70x20 |
0,30 | |
|
114-11-0 |
от 0 до 25 |
130x50x20 |
0,19 | |
|
114-12-0 |
от 25 до 50 |
165x70x20 |
0,29 | |
|
114-31-0 |
от 0 до 25 |
125x55x20 |
0,19 | |
|
114-32-0 |
от 25 до 50 |
170x70x20 |
0,30 | |
|
114-51-0 |
от 0 до 25 |
125x55x20 |
0,19 | |
|
114-52-0 |
от 25 до 50 |
170x70x20 |
0,30 | |
|
163 |
163-01-0 |
от 0 до 25 |
160x20x20 |
0,15 |
|
163-01-2 |
от 0 до 25 |
200x20x20 |
0,19 | |
|
163-02-2 |
от 25 до 50 |
200x20x20 |
0,20 | |
|
163-03-2 |
от 50 до 75 |
220x20x20 |
0,20 | |
|
163-04-2 |
от 75 до 100 |
245x20x20 |
0,21 | |
|
163-61-0 |
от 0 до 25 |
200x20x20 |
0,17 | |
|
163-61-2 |
от 0 до 25 |
200x20x20 |
0,17 | |
|
163-62-2 |
от 25 до 50 |
200x20x20 |
0,20 |
|
Се рия |
Модификация |
Диапазон измерений, мм |
Габаритные размеры (ДхШхВ), мм, не более |
Масса, кг, не более |
|
163 |
163-63-2 |
от 50 до 75 |
220x20x20 |
0,20 |
|
163-64-2 |
от 75 до 100 |
245x20x20 |
0,21 |
