Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы нефти.

При косвенном методе динамических измерений массу брутто нефти определяют с применением измерительных компонентов: преобразователя расхода, плотности, температуры и давления. Выходные электрические сигналы преобразователя расхода, преобразователей температуры, давления, плотности поступают на соответствующие входы измерительновычислительного комплекса, который преобразует их и вычисляет массу брутто нефти по реализованному в нем алгоритму.

Массу нетто нефти вычисляет компьютер автоматизированного рабочего места оператора, как разность массы брутто нефти и массы балласта, используя результаты определения массовых долей воды, механических примесей и массовой концентрации хлористых солей в испытательной лаборатории.

СИКН представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта и состоящей из блока измерительных линий (БИЛ), блока измерений показателей качества нефти (далее - БИК), системы обработки информации, блока контрольно-резервной линии (далее - БКЛ), общего для СИКН №№ 418, 419, 421. В вышеприведенные блоки входят измерительные компоненты по своему функционалу участвующие в измерениях массы нефти, контроле и измерении параметров качества нефти, контроле технологических режимов работы СИКН. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее ко мпоненты.

Измерительные компоненты СИКН, участвующие в измерении массы нефти, контроле и измерении параметров качества нефти, приведены в таблице 1. Измерительные компоненты могут быть заменены в процессе эксплуатации на измерительные компоненты, утвержденного типа, приведенные в таблице 1. Часть измерительных компонентов СИКН, приведенных в таблице 3, формируют вспомогательные измерительные каналы (ИК) метрологические характеристики которых определяются комплектным методом.

Таблица 1 - Состав СИКН

В состав СИКН входят показывающие средства измерений давления и температуры, а также объемного расхода нефти в БИК применяемые для контроля технологических режимов работы СИКН.

СИКН обеспечивает выполнение следующих основных функций:

• - автоматические измерения объема нефти в рабочем диапазоне расхода;

• - автоматизированные измерения массы нефти косвенным методом динамических измерений в рабочем диапазоне расхода;

• - автоматические измерения температуры, давления (избыточное, дифференциальное), плотности, вязкости и объемной доли воды в нефти;

• - измерения температуры и давления нефти с применением показывающих средств измерений температуры и давления соответственно;

• - проведение контроля метрологических характеристик ИК БИЛ и БКЛ с применением поверочной установки;

• - проведение контроля метрологических характеристик ИК БИЛ с применением ИК БКЛ, общего для СИКН №№ 418, 419, 421;

• - автоматический контроль параметров измеряемого потока, их индикацию и сигнализацию нарушения установленных границ;

• - вычисление массы нетто нефти;

• - автоматическое регулирование расхода нефти через блок измерений показателей качества нефти для обеспечения требований ГОСТ 2517 - 2012 «Нефть и нефтепродукты. Методы отбора проб»;

• - автоматический и ручной отбор проб;

- защита информации от несанкционированного доступа;

- регистрация и хранение результатов измерений, формирование отчетов.

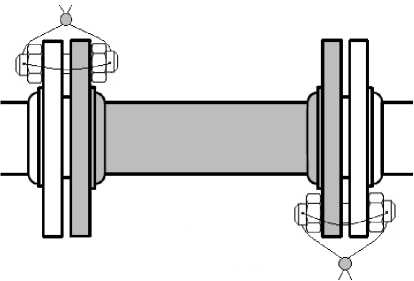

Для исключения возможности несанкционированного вмешательства, которое может повлиять на точность измерений, на контровочных проволоках, пропущенных через отверстия шпилек, расположенных на диаметрально противоположных фланцах преобразователей расхода (см. рисунок 1), устанавливают пломбы, несущие на себе знак поверки (оттиск клейма поверителя). Места установки пломб указаны на рисунке 1.

Рисунок 1 - Места установки пломб

Таблица 6 - Комплектность СИКН

Состав и основные метрологические характеристики ИК с комплектным способом поверки, а также метрологические и основные технические характеристики СИКН и параметры измеряемой среды приведены в таблицах 3-5.

Таблица 3 - Состав и основные метрологические характеристики ИК

^* Пределы допускаемой относительной погрешности ИК объема и объемного расхода нефти с контрольнорезервным преобразователем объема жидкости лопастным Smith Meter c Ду 10'' модели JB-10, применяемым в качестве контрольного;

^** Пределы допускаемой относительной погрешности ИК объема и объемного расхода нефти с контрольнорезервным преобразователем объема жидкости лопастным Smith Meter c Ду 10'' модели JB-10, применяемым в качестве резервного.

Таблица 4 - Метрологические характеристики СИКН

Таблица 5 - Основные технические характеристики СИКН и параметры измеряемой среды

Продолжение таблицы 5
