Номер по Госреестру СИ: 81281-21
81281-21 Дефектоскопы ультразвуковые
(A15)
Назначение средства измерений:
Дефектоскопы ультразвуковые серии А15 (далее по тексту - дефектоскопы) предназначены для измерений глубины и координат залегания дефектов типа нарушений сплошности и однородности.
Внешний вид.

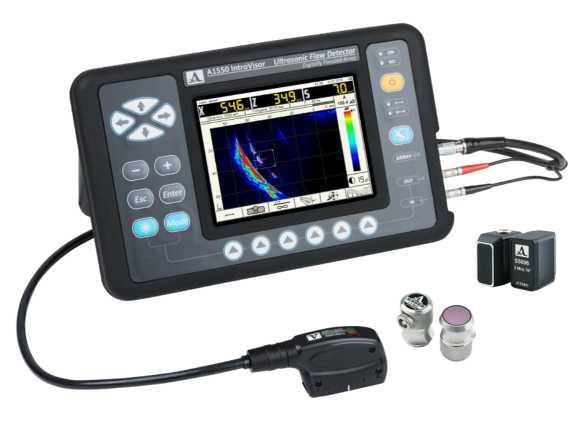

Дефектоскопы ультразвуковые
Рисунок № 1
Внешний вид.

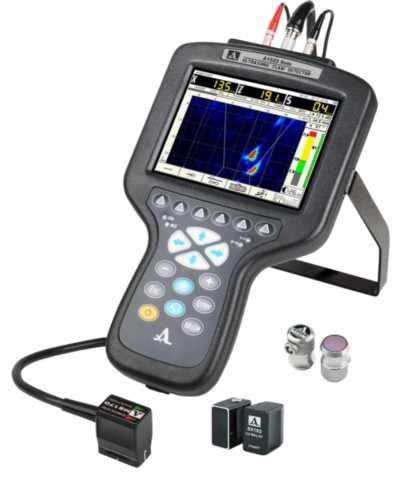

Дефектоскопы ультразвуковые
Рисунок № 2
Внешний вид.

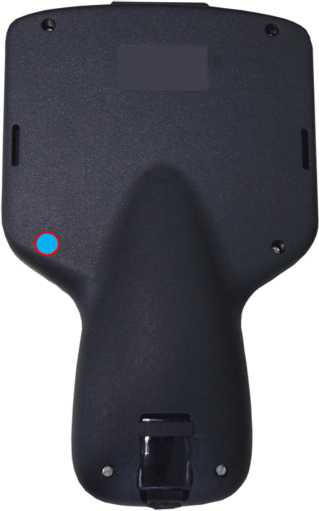

Дефектоскопы ультразвуковые
Рисунок № 3
Внешний вид.

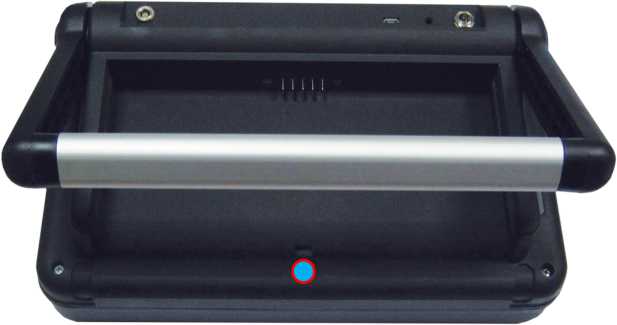

Дефектоскопы ультразвуковые
Рисунок № 4
Общие сведения
Дата публикации - 24.03.2021
Срок свидетельства - 15.03.2026
Номер записи - 180488
ID в реестре СИ - 1386955
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификация А1550 IntroVisor, модификация А1525 Solo, модификация A1550 IntroVisor, модификация A1525 Solo, мод. A1550 IntroVisor, Дефектоскоп ультразвуковой серии A15 мод. A1525 Solo, Дефектоскоп ультразвуковой А1550 IntroVisor, Дефектоскоп ультразвуковой А1525 Solo, Дефектоскоп ультразвуковой А15, мод.A1550 IntroVisor, Дефектоскоп ультразвуковой А15, мод.A1525 Solo, Дефектоскоп ультразвуковой A1550 IntroVisor, Дефектоскоп ультразвуковой A1525 Solo, Дефектоскоп ультразвуковой A15, мод. A1525 Solo, А1550 IntroVisor, А1550, А1525 Solo, A1550 IntroVisor, A1550 Intro Visor, A1525 Solo, A1525 IntroVisor,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Акустические Контрольные Системы" (ООО "АКС")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да

Город Омск был основан в 1716 году. Официально получил статус города в 1782 году. С 1934 года - административный центр Омской области. Площадь Омска составляет 566,9 кв. км. Территория города разделена на пять административных округов: Центральный, Советский, Кировский, Ленинский, Октябрьский. Протяженность города Омска вдоль реки Иртыш составляет около 40 км.
Расстояние от Омска до Москвы составляет 2 555 км. Климат Омска резко континентальный. Зима суровая, продолжительная, с устойчивым снежным покровом. Лето теплое, часто жаркое. Весна и осень характеризуются резкими колебаниями температуры. Средняя температура самого теплого месяца (июля): +18˚С. Средняя температура самого холодного месяца (январь): -19˚С.
Численность населения на 1 января 2022 года составляет 1 126 193 человека. Плотность населения составляет 1 949 человек на 1 кв. км. Омск - один из крупнейших городов Западно-Сибирского региона России. Омская область соседствует с Тюменской областью на западе и севере, с Томской и Новосибирской областями на востоке и с Республикой Казахстан на юге и юго-западе.
Отчет "Анализ рынка поверки в Омске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Омск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 407
Выдано извещений - 1
Кол-во периодических поверок - 163
Кол-во средств измерений - 54
Кол-во владельцев - 28
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Дефектоскопы ультразвуковые (A15)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Акустические Контрольные Системы" (ООО "АКС")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
53482-13 26.02.2028 |
Тестеры ультразвуковые, UK1401, UK1401S Общество с ограниченной ответственностью "Акустические Контрольные Системы" (ООО "АКС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
79531-20 06.11.2025 |
Толщиномеры ультразвуковые электромагнитно-акустические, серии A1270 Общество с ограниченной ответственностью "Акустические Контрольные Системы" (ООО "АКС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
81281-21 15.03.2026 |
Дефектоскопы ультразвуковые, A15 Общество с ограниченной ответственностью "Акустические Контрольные Системы" (ООО "АКС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
89442-23 26.06.2028 |
Наборы мер скорости распространения продольных ультразвуковых волн, UCB011 Общество с ограниченной ответственностью "Акустические Контрольные Системы" (ООО "АКС") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
91297-24 09.02.2029 |
Тестеры ультразвуковые, UK14 Общество с ограниченной ответственностью "Акустические Контрольные Системы" (ООО "АКС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92032-24 27.04.2029 |
Толщиномеры ультразвуковые, А1201 Общество с ограниченной ответственностью "Акустические Контрольные Системы" (ООО "АКС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
В зависимости от выбранного года в отчете выводится информация по наименованиям и межповерочным интервалам (МПИ) типов СИ, поверяемых в указанный период, а также, кол-ву выполненных по ним поверок. На круговые диаграммы не выводятся данные по МПИ с количеством поверок менее 100 и количеством типов СИ менее 10 (с целью сохранения читаемости диаграмм).
Отчет содержит 2 интерактивных графика (круговую диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых числах и процентах.
Внимание! Отчет строится не быстро.
Кто поверяет Дефектоскопы ультразвуковые (A15)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 55 | 55 | 0 | 0 | 50 | 50 | 0 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ООО "АНК" (RA.RU.310566) | 16 | 3 | 0 | 16 | 0 | 13 | 0 | 13 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 34 | 8 | 0 | 34 | 0 | 24 | 0 | 24 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 17 | 0 | 17 | 1 | 1 | 0 | 1 | ||
| ООО "АЗ-И" (RA.RU.312199) | 34 | 4 | 0 | 34 | 0 | 24 | 0 | 24 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 9 | 2 | 0 | 9 | 0 | 9 | 0 | 9 | |
| ООО "АКС" (RA.RU.313624) | 196 | 28 | 189 | 7 | 0 | 194 | 189 | 5 | ||
| Дальневосточный филиал ФГУП "ВНИИФТРИ" (75) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ООО "НВП "КРОПУС" (РОСС RU.0001.310405) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 8 | 0 | 8 | 0 | 7 | 0 | 7 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 2 | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| АО«НПО«ЦНИИТМАШ» (RA.RU.311531) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 4 | 1 | 0 | 4 | 0 | 3 | 0 | 3 | |
| ФБУ "КОМИ ЦСМ" (RA.RU.311490) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Дефектоскопы ультразвуковые (A15)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
4937 | 8061 |
|
ФБУ Волгоградский ЦСМ Волгоградская область |
6680 | 8061 |
|
ФБУ ЦСМ им. А.М. Муратшина в Республике Башкортостан Республика Башкортостан |
6384 | 8061 |
|
ФБУ УРАЛТЕСТ Свердловская область |
15391 | 8061 |
|
ФБУ Челябинский ЦСМ Челябинская область |
8004 | 8061 |
Программное обеспечение
Дефектоскопы имеют в своем составе программное обеспечение (ПО), с помощью которого осуществляется сбор и обработка данных контроля.
За метрологически значимое принимается все ПО. ПО прошито во внутренней долговременной памяти дефектоскопов и защищено кодом производителя. При работе с дефектоскопом пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные.
Защита программного обеспечения дефектоскопов соответствует уровню «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО дефектоскопов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
A1525 Solo |
A1550 IntroVisor | |
|
Идентификационное наименование ПО |
A1525 Solo |
A1550 IntroVisor |
|
Номер версии (идентификационный номер) ПО |
9.6.0.0 и выше |
9.6.0.0 и выше |
|
Цифровой идентификатор ПО |
отсутствует |
отсутствует |
Знак утверждения типа
Знак утверждения типананосится на заднюю панель дефектоскопов в виде пленочного шильдика и титульные листы руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
АПЯС.412231.040 РЭ. Дефектоскопы ультразвуковые серии A15. Руководство по эксплуатации, раздел 2.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дефектоскопам ультразвуковым серии А15АПЯС.412231.040 ТУ. Дефектоскопы ультразвуковые серии A15. Технические условия
Принцип действия дефектоскопов основан на акустических методах неразрушающего контроля: эхо-метод, теневой и зеркально-теневой.
Дефектоскоп с помощью пьезоэлектрического преобразователя или антенной решетки посылает в объект контроля короткие импульсы ультразвуковых волн. Импульсы отраженных обратно или прошедших сквозь материал ультразвуковых волн преобразуются в электрические сигналы и поступают в электронный блок дефектоскопа. После усиления, оцифровки и обработки встроенным процессором сигналы отображаются на дисплее.
Дефектоскоп конструктивно состоит из электронного блока, имеющего цветной графический дисплей и пленочную клавиатуру управления, к которому с помощью кабелей подключаются сменные пьезоэлектрические преобразователи или антенные решетки. На дисплее отображаются результаты измерений и служебная информация, необходимая для управления дефектоскопом. Питание дефектоскопов осуществляется от аккумулятора.
Дефектоскопы выпускают в двух модификациях A1525 Solo и A1550 IntroVisor, которые отличаются друг от друга габаритными размерами и массой электронного блока, а также типом аккумулятора.
Внешний вид дефектоскопов представлен на рисунке 1.
A1525 Solo
Рисунок 1 - Внешний вид дефектоскопов ультразвуковых серии A15
A1550 IntroVisor
На рисунке 2 показаны места пломбировки дефектоскопов для предотвращения несанкционированного доступа.
A1525 Solo
A1550 IntroVisor
Рисунок 2 - Места пломбировки корпусов дефектоскопов ультразвуковых серии A15
Таблица 4 -
|
Наименование |
Обозначение |
A1525 Solo |
A1550 IntroVisor |
|
Количество | |||
|
Электронный блок дефектоскопа ультразвукового A1525 Solo |
- |
1 шт. |
- |
|
Электронный блок дефектоскопа ультразвукового A1550 IntroVisor |
- |
- |
1 шт. |
|
Преобразователь S3568 2.5A0D10CL |
АПЯС.418231.071 |
1 шт. |
1 шт. |
|
Преобразователь D1771 4.0A0D12CL |
АПЯС.415119.021 |
-* |
-* |
|
Преобразователь S5182 2,5A65D12CS |
АПЯС.418231.079 |
1 шт. |
1 шт. |
|
Преобразователь S5096 5.0A70D6CS |
АПЯС.418231.092 |
1 шт. |
1 шт. |
|
Кабель LEMO 00 - LEMO 00 одинарный 1,2 м |
- |
1 шт. |
1 шт. |
|
Кабель LEMO 00 - LEMO 00 двойной 1,2 м |
- |
-* |
-* |
|
Цифрофокусируемая антенная решетка M9065 4.0V60R40X10CS |
АПЯС.415119.004 |
-* |
1 шт. |
|
Цифрофокусируемая антенная решетка M9060 4.0V0R40X10CL |
АПЯС.415119.003 |
-* |
1 шт. |
|
Цифрофокусируемая антенная решетка M9170 4.0V60R26X10CS |
АПЯС.418231.074 |
1 шт. |
1 шт. |
|
Цифрофокусируемая антенная решетка M9171 4.0V0R26X10CL |
АПЯС.418231.075 |
-* |
-* |
|
Адаптер питания 230 В (220) В / 15 В |
- |
1 шт. |
1 шт. |
|
Кабель USB A - Micro B |
- |
1 шт. |
1 шт. |
|
Сканер мобильный (датчик пути) |
- |
-* |
-* |
|
Калибровочный образец V2/25 |
АПЯС.401745.001 |
1 шт. |
1 шт. |
|
Чехол |
- |
1 шт. |
1 шт. |
|
Жесткий кейс |
- |
1 шт. |
1 шт. |
|
Паспорт |
АПЯС.412231.040 ПС |
1 экз. |
1 экз. |
|
Руководство по эксплуатации |
АПЯС.412231.040 РЭ |
1 экз. |
1 экз. |
|
Методика поверки |
МП 203-31-2020 |
1 экз. |
1 экз. |
|
* Опционально. Примечание - Допускается изменение комплекта поставки. | |||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
A1525 Solo |
A1550 IntroVisor | |
|
Устанавливаемые значения амплитуды импульса генератора импульсов возбуждения, В |
25, 50, 100 | |
|
Допускаемое отклонение амплитуды напряжения однополярного импульса от установленного значения амплитуды импульса или амплитуды двуполярного импульса от удвоенного установленного значения амплитуды импульса, %, не более |
10 | |
|
Диапазон измерений глубины (координаты) залегания дефекта (по стали) с прямыми ПЭП, мм
|
от 7 до 300 от 2 до 300 | |
|
Пределы допускаемой абсолютной погрешности измерений глубины (координаты) залегания дефекта (по стали) с прямыми ПЭП, мм |
±(0,02H+1,00) | |
|
Диапазон измерений глубины (координаты) залегания дефекта (по стали) с наклонными ПЭП, мм |
от 2 до 130 | |
|
Пределы допускаемой абсолютной погрешности измерений глубины (координаты) залегания дефекта (по стали) с наклонными ПЭП, мм |
±(0,03H+1,00) | |
|
Диапазон измерений глубины (координаты) залегания дефекта (по стали) с АР продольных волн, мм:
|
от 7 до 300 от 2 до 300 | |
|
Пределы допускаемой абсолютной погрешности измерений глубины (координаты) залегания дефекта (по стали) с АР продольных волн, мм |
±(0,02H+1,00) | |
|
Диапазон измерений глубины (координаты) залегания дефекта (по стали) с АР поперечных волн, мм |
от 2 до 130 | |
|
Пределы допускаемой абсолютной погрешности измерений глубины (координаты) залегания дефекта (по стали) с АР поперечных волн, мм |
±(0,02H+1,00) | |
|
где H - измеряемая глубина (координата) залегания дефекта, мм | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
A1525 Solo |
A1550 IntroVisor | |
|
Диапазон показаний временных интервалов, мкс |
от 0 до 2600 | |
|
Диапазон установки усиления приемника, дБ |
от 0 до 100 | |
|
Диапазон устанавливаемых скоростей распространения ультразвуковых волн, м/с |
от 1000 до 15000 | |
|
Диапазон показаний глубины залегания дефекта по стали (5920 м/с), мм - с прямыми преобразователями |
от 0 до 7500 | |
|
- с наклонными преобразователями (угол 65°) |
от 0 до 1750 | |
|
- с наклонными преобразователями (угол 70°) |
от 0 до 1400 | |
|
- с наклонными антенными решетками |
от 0 до 300 | |
|
Диапазон рабочих частот, МГц |
от 1 до 10 | |
|
Источник питания |
встроенный |
съемный |
|
аккумулятор |
аккумулятор | |
|
Номинальное напряжение питания, В |
11 |
,1 |
|
Время непрерывной работы от полностью заряженного нового аккумулятора при нормальных климатических условиях, ч, не менее |
6,5 |
8,5 |
|
Габаритные размеры, мм, не более: - длина |
260 |
166 |
|
- ширина |
160 |
260 |
|
- высота |
40 |
80 |
|
Масса, г, не более |
950 |
1800 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от - 30 до + 55 | |
|
Тип используемых преобразователей: - S3568 2.5A0D10CL прямой совмещенный продольных волн |
+ |
+ |
|
- D1771 4.0A0D12CL прямой раздельно-совмещенный продольных волн |
+ |
+ |
|
- S5182 2,5A65D12CS наклонный 65 градусов совмещенный поперечных волн (базовый комплект), дополнительные углы 40, 45, 50, 60, 70, 90 градусов |
+ |
+ |
|
- S5096 5.0A70D6CS наклонный 70° совмещенный поперечных волн (базовый комплект), дополнительные углы 40, 50, 60, 65, 72, 90 градусов |
+ |
+ |
|
Тип используемых цифрофокусируемых антенных решеток: - M9065 4.0V60R40X10CS наклонная поперечных волн |
+ |
+ |
|
- M9060 4.0V0R40X10CL прямая продольных волн |
+ |
+ |
|
- M9170 4.0V60R26X10CS наклонная поперечных волн с уменьшенной апертурой |
+ |
+ |
|
- M9171 4.0V0R26X10CL прямая продольных волн с уменьшенной апертурой |
+ |
+ |
