Номер по Госреестру СИ: 81074-20
81074-20 Анализаторы плотности DMA HPM
( )
Назначение средства измерений:
Анализаторы плотности DMA HPM предназначены для измерений плотности жидкостей в отобранной пробе.

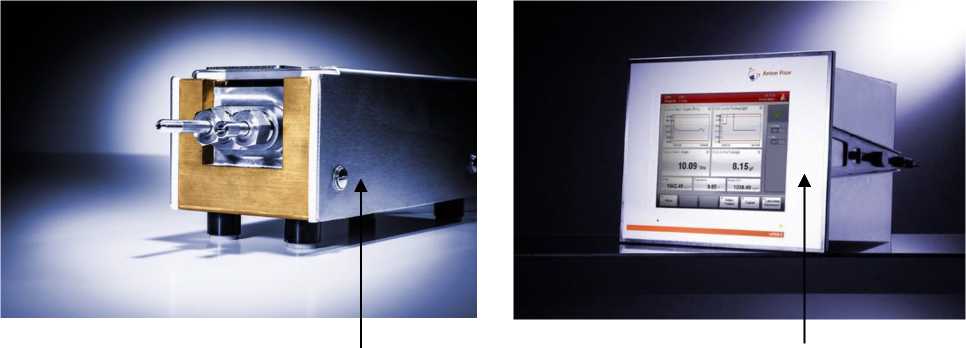

Внешний вид.
Анализаторы плотности DMA HPM
Рисунок № 1
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (ПО), предназначенное для управления их работой и процессом измерений, а также для хранения и обработки полученных результатов.
Программное обеспечение анализаторов может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программнотехнических устройств. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Instrument software |
Номер версии (идентификационный номер) ПО, не ниже |
6.22.00000.00 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом, или на панель анализатора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах)
измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам плотности DMA HPMГОСТ 8.024-2002 ГСИ. Государственная поверочная схема для средств измерений плотности
Техническая документация изготовителя «Anton Paar GmbH», Австрия
Поверка
Поверкаосуществляется по документу МП 1180/19-2020 «Анализаторы плотности DMA HPM. Методика поверки», утвержденному АО «НИЦПВ» 10.03.2020 г.
Основные средства поверки:
- ГСО 8579-2004 стандартный допускаемой погрешности ± 5-10-5 |
образец плотности г/см3 |
жидкости |
(РЭП-1) |
с |
пределами | |||||||||||||||||||||||||||||||||||||||
- ГСО 8583-2004 стандартный |
образец плотности |
жидкости |
(РЭП-5) |
с |
пределами | |||||||||||||||||||||||||||||||||||||||
допускаемой погрешности ± 5-10-5 |
г/см3 | |||||||||||||||||||||||||||||||||||||||||||
- ГСО 8585-2004 стандартный |
образец плотности |
жидкости |
(РЭП-7) |
с |
пределами | |||||||||||||||||||||||||||||||||||||||
допускаемой погрешности ± 5-10-5 |
г/см3 | |||||||||||||||||||||||||||||||||||||||||||
Принцип действия анализаторов плотности DMA HPM (далее - анализаторы) основан на измерении периода резонансной частоты механических колебаний чувствительного элемента, выполненного в виде U-образной трубки, заполненной испытываемым образцом. Значение резонансной частоты собственных колебаний чувствительного элемента является функцией плотности, находящегося в нём образца, геометрических и механических характеристик, определяемых при калибровке. Анализатор состоит из внешней измерительной ячейки и интерфейсного модуля. Интерфейсный модуль генерирует период колебаний, а также измеряет температуру ячейки. Частотный выходной сигнал с измерительной ячейки поступает в интерфейсный модуль, где обрабатывается, и окончательный результат измерений высвечивается на жидкокристаллическом дисплее интерфейсного модуля в единицах плотности. Анализатор может быть термостатирован с использованием жидкостной рубашки в комбинации с внешним термостатом. Внешняя измерительная ячейка DMA HPM оснащена арматурой высокого давления для металлических трубок с внешним диаметром 1/4". Анализаторы применяются в условиях лабораторий. Общий вид анализаторов представлен на рисунках 1, 2. Место нанесения знака поверки Место нанесения знака поверки Рисунок 2 Общий вид интерфейсного модуля анализатора плотности Рисунок 1 Общий вид внешней измерительной ячейки анализатора плотности Пломбирование анализаторов плотности DMA HPM не предусмотрено. Таблица 3 Наименование Обозначение Количество Анализатор плотности DMA HPM 1 шт. Шнур электропитания - 1 шт. Комплект ЗИП - 1 шт. Руководство по эксплуатации - 1 экз. Методика поверки МП 1180/19-2020 1 экз. Таблица 2. . Наименование характеристики Значение Диапазон измерений плотности с нормируемыми метрологическими характеристиками, г/см3 от 0,65 до 1,8 Пределы допускаемой абсолютной погрешности измерений плотности, г/см3 ± 2,0М0-4 Диапазон показаний плотности, г/см3 от 0 до 3 Дискретность отсчета показаний плотности, г/см3 1,0 х 10-5 Рабочий диапазон температуры в измерительной ячейке, °С от - 10 до + 200 Рабочий диапазон давления в измерительной ячейке, МПа от 0 до 140 Объем измерительной ячейки, см3 2 Габаритные размеры (длина х ширина х высота), мм, не более 210 х 78 х 86 Масса, кг, не более 8,3 Напряжение питания от сети переменного тока частотой (50±1) Гц, В 220 ± 22 Потребляемая мощность, Вт, не более 250 Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % от +5 до +40 от 10 до 90 (без конденсации) |
