Номер по Госреестру СИ: 81235-21
81235-21 Измерители температуры многоканальные прецизионные
(МИТ 8.30)
Назначение средства измерений:
Измерители температуры многоканальные прецизионные МИТ 8.30 предназначены для измерений температуры, электрического сопротивления постоянного тока, напряжения постоянного тока, силы постоянного тока.
Внешний вид.
Измерители температуры многоканальные прецизионные
Рисунок № 1
Внешний вид.
Измерители температуры многоканальные прецизионные
Рисунок № 2
Внешний вид.
Измерители температуры многоканальные прецизионные
Рисунок № 3
Программное обеспечение
Программное обеспечение (ПО) состоит из встроенного ПО и автономного ПО.
Встроенное ПО является метрологически значимым, устанавливается в МИТ 8.30 при его производстве и является неотъемлемой его частью. Встроенное ПО осуществляет функции сбора, передачи, обработки и представления измерительной информации.
Влияние встроенного ПО учтено при нормировании метрологических характеристик.
Автономное ПО является метрологически незначимым, входит в комплект поставки МИТ 8.30 и устанавливается на персональный компьютер (ПК). Автономное ПО позволяет производить настройку МИТ 8.30, отображать в цифровом и графическом видах результаты измерений, сохранять результаты измерений и обрабатывать их.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | |
Тип ПО |
встроенное |
автономное |
Идентификационное наименование ПО |
МИТ 8.30 |
mit8 30.exe |
Номер версии (идентификационный номер) ПО |
не ниже 1.03 |
не ниже 1.0.56 |
Цифровой идентификатор ПО |
недоступен |
недоступен |
Знак утверждения типа
Знак утверждения типа наносится на этикетку, размещённую на задней панелиМИТ 8.30 (рисунок 2).
Знак утверждения
типа
Рисунок 2 - Место нанесения знака утверждения типа

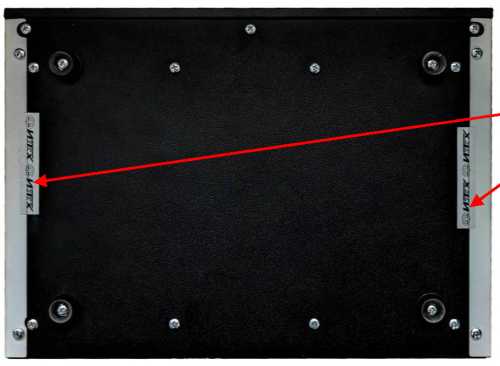

Для предотвращения от несанкционированного проникновения внутрь прибора применяются одноразовые разрушающиеся наклейки-пломбы, приклеенные на нижнюю панель прибора. Схема пломбировки представлена на рисунке 3.
Рисунок 3 - Схема пломбирования от несанкционированного доступа
Пломбы
Программное обеспечение (ПО) состоит из встроенного ПО и автономного ПО.
Встроенное ПО является метрологически значимым, устанавливается в МИТ 8.30 при его производстве и является неотъемлемой его частью. Встроенное ПО осуществляет функции сбора, передачи, обработки и представления измерительной информации.
Влияние встроенного ПО учтено при нормировании метрологических характеристик.
Автономное ПО является метрологически незначимым, входит в комплект поставки МИТ 8.30 и устанавливается на персональный компьютер (ПК). Автономное ПО позволяет производить настройку МИТ 8.30, отображать в цифровом и графическом видах результаты измерений, сохранять результаты измерений и обрабатывать их.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | |
Тип ПО |
встроенное |
автономное |
Идентификационное наименование ПО |
МИТ 8.30 |
mit8 30.exe |
Номер версии (идентификационный номер) ПО |
не ниже 1.03 |
не ниже 1.0.56 |
Цифровой идентификатор ПО |
недоступен |
недоступен |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики МИТ 8.30 в режиме измерений напряжения постоянного тока и силы постоянного тока
Наименование характеристики |
Значение | |
Исполнения МИТ 8.30-1, МИТ 8.30-2 |
Исполнения МИТ 8.30А-1, МИТ 8.30А-2 | |
Диапазон измерений напряжения постоянного тока, мВ |
от -1100 до +1100 | |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, мВ:
|
±(0,0005+3 •IO-5 -|U|) ±(0,0001+5-10-6-|u|) |
±(0,001+5- 10'5-|U|) ±(0,0003+10’5- |U|) |
Диапазон измерений силы постоянного тока, мА |
от -30 до +30 | |
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, мА:
|
±(0,0001+4- 10-5- |I|) ±(0,00005+2-10-5 • |I|) |
±(0,0002+6-10-5- I ) ±(0,0001+4-10-5- I ) |
* - без учета погрешности калибровочных эталонов. Примечания: U - значение измеряемого напряжения постоянного тока; I - значение измеряемой силы постоянного тока. |
Таблица 3 - Метрологические характеристики МИТ 8.30 в режиме измерений электрического сопротивления
Опорный резистор, Ом |
Измерительный ток на опорном резисторе, мА |
Верхний предел диапазона измерений электрического сопротивления в зависимости от измерительного тока, Ом |
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления в течение интервала между поверками, Ом |
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления в течение 24 ч после калибровки, Ом * |
Исполнения МИТ 8.30-1, МИТ 8.30-2 | ||||
3 |
от 4,0 до 12,75 |
от 12,5 до 3,9 |
±(0,000003+3-10’6-R) |
±(0,000002+10’6-R) |
30 |
от 0,4 до 1,65 |
от 125 до 30 |
±(0,00001+3-10’6-R) |
±(0,000005+10’6-R) |
30 |
от 1,7 до 4 |
от 294 до 125 | ||
300 |
от 0,4 до 1,5 |
от 1250 до 333 |
±(0,0001+3-10’6-R) |
±(0,00005+10’6-R) |
3000 |
от 0,05 до 0,15 |
от 10000 до 3333 |
±(0,0005+5-10’6-r) |
±(0,0003+3-10’6-R) |
Исполнения МИТ 8.30А-1, МИТ 8.30А-2 | ||||
3 |
от 4,0 до 12,75 |
от 12,5 до 3,9 |
±(0,000009+6-10’6-R) |
±(0,000006+3-10’6-R) |
30 |
0,4 до 1,65 |
от 125 до 30 |
±(0,00003+6-10’6-R) |
±(0,000015+3-10’6-r) |
Опорный резистор, Ом |
Измерительный ток на опорном резисторе, мА |
Верхний предел диапазона измерений электрического сопротивления в зависимости от измерительного тока, Ом |
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления в течение интервала между поверками, Ом |
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления в течение 24 ч после калибровки, Ом * |
30 |
от 1,7 до 4 |
от 294 до 125 | ||
300 |
от 0,4 до 1,5 |
от 1250 до 333 |
±(0,0003+640’6^) |
±(0,00015+3^10’6<R) |
3000 |
от 0,05 до 0,15 |
от 10000 до 3333 |
1(0,0015 18 •10-6 • R) |
±(0,0009+5^10’6<R) |
* - без учета погрешности калибровочных эталонов. Примечания:
|
Таблица 4 - Метрологические характеристики МИТ 8.30 в режиме измерений температуры при подключении рабочих термопреобразователей сопротивления (ТС) без учета погрешности самого ТС
НСХ ТС |
Диапазон измерений температуры, °С |
Пределы допускаемой абсолютной погрешности измерений температуры в течение интервала между поверками, °С |
Пределы допускаемой абсолютной погрешности измерений температуры в течение 24 ч после калибровки, °С * |
Исполнения МИТ 8.30-1, МИТ 8.30-2 | |||
10П, |
от -200 до 0 |
±(0,0010+3,0М0-6И) |
±(0,0004+1,0М0-6И) |
Pt10 |
св. 0 до +850 |
±(0,0010+3,9-104) |
±(0,0004+1,3М0-6и) |
50П, |
от -200 до 0 |
±(0,0013+3,0М0-6и) |
±(0,0005+1,0М0-6и) |
Pt50 |
св. 0 до +850 |
±(0,0013+3,9004) |
±(0,0005+1,3-10-4) |
100П, |
от -200 до 0 |
±(0,0010+3,0М0-6и) |
±(0,0004+1,0М0-6и) |
Pt100 |
св. 0 до +850 |
±(0,0010+3,9004) |
±(0,0004+1,3-104) |
500П, |
от -200 до 0 |
±(0,0015+5,0М0-6и) |
±(0,0009+3,0М0-6и) |
Pt500 |
св. 0 до +850 |
±(0,0015+6,5 0 04) |
±(0,0009+3,9М0-6и) |
1000П, |
от -200 до 0 |
±(0,0014+5,0М0-6и) |
±(0,0008+3,0М0-6и) |
Pt1000 |
св. 0 до +850 |
±(0,0014+6,5004) |
±(0,0008+3,9М0-6и) |
10М |
от -180 до +200 |
±(0,0009+3,0М0-6и) |
±(0,0004+1,0М0-6и) |
50М |
от -180 до +200 |
±(0,0012+3,0М0-6и) |
±(0,0005+1,0М0-6и) |
100М |
от -180 до +200 |
±(0,0009+3,0М0-6и) |
±(0,0004+1,0М0-6и) |
500М |
от -180 до +200 |
±(0,0014+5,0М0-6и) |
±(0,0009+3,0М0-6и) |
1000М |
от -180 до +200 |
±(0,0013+5,0М0-6и) |
±(0,0008+3,0М0-6и) |
10Н |
от -60 до +180 |
±0,0009 |
±0,0003 |
50Н |
от -60 до +180 |
±0,0010 |
±0,0004 |
100Н |
от -60 до +180 |
±0,0009 |
±0,0003 |
500Н |
от -60 до +180 |
±0,0015 |
±0,0009 |
1000Н |
от -60 до +180 |
±0,0014 |
±0,0008 |
Исполнения МИТ 8.30А-1, МИТ 8.30А-2 | |||
10П, |
от -200 до 0 |
±(0,0023+6,0004) |
±(0,0012+3,0М0-6И) |
Pt10 |
от 0 до +850 |
±(0,0023+7,8004) |
±(0,0012+3,9М0-6и) |
50П, |
от -200 до 0 |
±(0,0031+6,0М0-6и) |
±(0,0015+3,0М0-6и) |
Pt50 |
от 0 до +850 |
±(0,0031+7,8М0-6и) |
±(0,0015+3,9М0-6и) |
100П, |
от -200 до 0 |
±(0,0023+6,0004) |
±(0,0012+3,0М0-6и) |
Pt100 |
от 0 до +850 |
±(0,0023+7,8004) |
±(0,0012+3,9М0-6и) |
НСХ ТС |
Диапазон измерений температуры, °С |
Пределы допускаемой абсолютной погрешности измерений температуры в течение интервала между поверками, °С |
Пределы допускаемой абсолютной погрешности измерений температуры в течение 24 ч после калибровки, °С * |
500П, |
от -200 до 0 |
±(0,0029+8,0 •10’4) |
±(0,0017+5,0-10’6-t) |
Pt500 |
от 0 до +850 |
±(0,0029+1,0^10-^t) |
±(0,0017+6,5^10’6^) |
1000П, |
от -200 до 0 |
±(о,0025+8,0^10-6^) |
±(0,0015+5,0^10-6^t) |
Pt1000 |
от 0 до +850 |
±(0,0025+1,0^10-^t) |
±(0,0015+6,5^10-6^t) |
10М |
от -180 до +200 |
±(0,0021+6,0^10-6^t) |
±(0,0011+3,0^10-6^t) |
50М |
от -180 до +200 |
±(0,0028+6,0-10’6-t) |
±(0,0014+3,0-10’6-t) |
100М |
от -180 до +200 |
±(0,0021+6,0^10-6^t) |
±(0,0011+3,0-10’6-t) |
500М |
от -180 до +200 |
±(0,0026+8,0-10’6-t) |
±(0,0016+5,0-10’6-t) |
1000М |
от -180 до +200 |
±(0,0022+8,0-10’6-t) |
±(0,0014+5,0^10-6^t) |
10Н |
от -60 до +180 |
±0,0019 |
±0,0010 |
50Н |
от -60 до +180 |
±0,0023 |
±0,0011 |
100Н |
от -60 до +180 |
±0,0019 |
±0,0010 |
500Н |
от -60 до +180 |
±0,0025 |
±0,0014 |
1000Н |
от -60 до +180 |
±0,0023 |
±0,0015 |
* - без учета погрешности калибровочных эталонов. Примечание: t - значение измеряемой температуры. |
Таблица 5 - Метрологические характеристики МИТ 8.30 в режиме измерений температуры при подключении эталонных термопреобразователей сопротивления (ТС) без учета погрешности
самого г |
С | ||||||
Номинальное сопро-тивле-ние ТС, Ом |
Диапазон измерений температуры, °С |
Опорный резистор, Ом |
Измерительный ток, мА |
Пределы допускаемой абсолютной погрешности измерений температуры в течение интервала между поверками, °С |
Пределы допускаемой абсолютной погрешности измерений температуры в течение 24 ч после калибровки, °С * | ||
Исполнения МИТ 8.30-1, МИТ 8.30-2 | |||||||
0,6 |
от -200 до +0,01 св. +0,01 до +1085 |
3 |
10,0 |
±(0,0021+3,0М0’6 ±(0,0021+3,6М0’6 |
t) t) |
±(0,0011+1,0-10’6 ±(0,0011+1,2-10’6 |
t) t) |
1 |
от -200 до 0,01 св. +0,01 до +1085 |
3 |
10,0 |
±(0,0015+3,0М0-6 ±(0,0015+3,6М0-6 |
t) t) |
±(0,0008+1,0-10’6 ±(0,0008+1,2-10’6 |
t) t) |
10 |
от -200 до +0,01 св. +0,01 до +962 |
30 |
1,0 |
±(0,0010+3,0М0-6 ±(0,0010+3,6М0-6 |
t) t) |
±(0,0004+1,0-10’6 ±(0,0004+1,2-10’6 |
t) t) |
25 |
от -200 до +0,01 св. +0,01 до +962 |
30 |
1,0 |
±(0,0009+3,0-10’6 ±(0,0009+3,6-10’6 |
t) t) |
±(0,0003+1,0-10’6 ±(0,0003+1,2-10’6 |
t) t) |
25 |
от -200 до +0,01 св. +0,01 до +962 |
300 |
1,0 |
±(0,0018+3Д10-6 ±(0,0018+3Д10-6 |
t) t) |
±(0,0008+1,0-10’6 ±(0,0008+1,2-10’6 |
t) t) |
50 |
от -200 до +0,01 св. +0,01 до +962 |
300 |
1,0 |
±(0,0013+3,0М0’6 ±(0,0013+3,6М0’6 |
t) t) |
±(0,0005+1,0-10’6 ±(0,0005+1,2-10’6 |
t) t) |
100 |
от -200 до +0,01 св. +0,01 до +962 |
300 |
1,0 |
±(0,0010+3,0М0-6 ±(0,0010+3,6М0-6 |
t) t) |
±(0,0004+1,0-10’6 ±(0,0004+1,2-10’6 |
t) t) |
И |
сполнения МИТ 8.30А-1, МИТ 8.30А-2 | ||||||
0,6 |
от -200 до +0,01 св. +0,01 до +1085 |
3 |
10,0 |
±(0,0054+6,0-10’6-t) ±(0,0054+7,2-10-4) |
±(0,0033+3,0-10’6-t) ±(0,0033+3,6-10’6-t) |
Номинальное сопро-тивле-ние ТС, Ом |
Диапазон измерений температуры, °С |
Опорный резистор, Ом |
Измерительный ток, мА |
Пределы допускаемой абсолютной погрешности измерений температуры в течение интервала |
Пределы допускаемой абсолютной погрешности измерений температуры в течение 24 ч после калибровки, °С * | ||
между поверками, |
°С | ||||||
1 |
от -200 до +0,01 св. +0,01 до +1085 |
3 |
10,0 |
±(0,0038+6,0 •Ю’6 ±(0,0038+7,2 •Ю’6 |
t) t) |
±(0,0023+3,040’6 ±(0,0023+3,640’6 |
t) t) |
10 |
от -200 до +0,01 св. +0,01 до +962 |
30 |
1,0 |
±(0,0023+6,0 •Ю’6 ±(0,0023+7,240’6 |
t) t) |
±(0,0012+3,0М0’6 ±(0,0012+3,6М0’6 |
t) t) |
25 |
от -200 до +0,01 св. +0,01 до +962 |
30 |
1,0 |
±(0,0018+6,0 •Ю’6 ±(0,0018+7,2 •Ю’6 |
t) t) |
±(0,0009+3,040’6 ±(0,0009+3,640’6 |
t) t) |
25 |
от -200 до +0,01 св. +0,01 до +962 |
300 |
1,0 |
±(0,0046+6,0 •Ю’6 ±(0,0046+7,2 •Ю’6 |
t) t) |
±(0,0023+3,040’6 ±(0,0023+3,640’6 |
t) t) |
50 |
от -200 до +0,01 св. +0,01 до+962 |
300 |
1,0 |
±(0,0031+6,0М0’6 ±(0,0031+7,240’6 |
t) t) |
±(0,0015+3,0М0’6 ±(0,0015+3,6М0’6 |
t) t) |
100 |
от -200 до +0,01 св. +0,01 до +962 |
300 |
1,0 |
±(0,0023+6,040’6 ±(0,0023+7,240’6 |
t) t) |
±(0,0012+3,040’6 ±(0,0012+3,6М0’6 |
t) t) |
* - без учета погрешности калибровочных эталонов. Примечание - t - значение измеряемой температуры; |
Таблица 6 - Метрологические характеристики МИТ 8.30 в режиме измерений температуры при подключении . преобразователей термоэлектрических (ТП) без учета погрешности самого ТП
НСХ ТП |
Диапазон измерений температуры, °С |
Пределы допускаемой абсолютной погрешности измерений температуры в течение интервала между поверками, °С |
Пределы допускаемой абсолютной погрешности измерений температуры в течение 24 ч после калибровки, °С * |
Исполнения МИТ 8.30-1, МИТ 8.30-2 | |||
E |
от -200 до +1000 |
±0,05 |
±0,01 |
J |
от -210 до +1200 | ||
T |
от -200 до +400 | ||
K |
от -200 до +1372 | ||
N |
от -200 до +1300 |
±0,05 |
±0,01 |
L |
от -200 до +800 | ||
M |
от -200 до +100 | ||
R, S, B, A-1, A-2, A-3 |
По ГОСТ Р 8.585-2001 |
±0,1 |
±0,02 |
Исполнения МИТ 8.30А-1, МИТ 8.30А-2 | |||
E |
от -200 до +1000 | ||
J |
от -210 до +1200 | ||
T |
от -200 до +400 | ||
K |
от -200 до +1372 |
±0,1 |
±0,02 |
N |
от -200 до +1300 | ||
L |
от -200 до +800 | ||
M |
от -200 до +100 | ||
R, S, B, A-1, A-2, A-3 |
По ГОСТ Р 8.585-2001 |
±0,2 |
±0,04 |
* - без учета погрешности калибровочных эталонов. |
Таблица 7 - Основные технические характеристики
Наименование характеристики |
Значение |
Количество каналов измерений |
8, 16, (32*) |
Время измерений, с |
1,5; 3,0; 5,0; 10 |
Токи питания ТС, мА |
от 0,05 до 12,75 с шагом 0,05 |
Габаритные размеры (ширинахвысотахглубина), мм, не более |
265х110х200 |
Масса, кг, не более: - МИТ 8.30-1, МИТ 8.30А-1 |
3 |
- МИТ 8.30-2, МИТ 8.30А-2 |
4 |
- МИТ 8.30-К |
2 |
Условия эксплуатации: - температура окружающей среды, °С |
от +10 до +30 |
- относительная влажность, % |
от 10 до 80 |
Параметры электрического питания: - напряжение переменного тока, В |
220 ± 20 |
- частота переменного тока, Г ц |
50 ± 1 |
Условия хранения: - температура окружающей среды, °С |
от +5 до +40 |
- относительная влажность, %, не более |
80 |
Время наработки на метрологический отказ, ч |
7000 |
Средний срок службы, лет, не менее |
5 |
Примечание: * - при использовании коммутатора МИТ 8.30-К |
наносится типографским способом на руководство по эксплуатации и на этикетку, расположенную на задней панели МИТ 8.30 (рисунок 2).
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 4 «Порядок работы» руководств а по эксплуатации РЭ 4211-183-5683562719.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям температуры многоканальным прецизионным МИТ 8.30Приказ Росстандарта от 30 декабря 2019 г. № 3457 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы
Принцип действия измерителей температуры многоканальных прецизионных МИТ 8.30 (далее - МИТ 8.30) основан на измерении и аналого-цифровом преобразовании входных сигналов в значения измеряемых физических величин и отображении измерительной информации на экране дисплея.
МИТ 8.30 состоит из электронной платы, установленной внутри металлического корпуса. На задней стороне корпуса расположены входы измерительных каналов. На фронтальной стороне - сенсорный экран и кнопки управления.
В качестве первичных преобразователей температуры могут использоваться: термопреобразователи сопротивления (ТС) с номинальными статическими характеристиками преобразования (НСХ) по ГОСТ 6651-2009, эталонные ТС с индивидуальными статическими характеристиками (ИСХ), преобразователи термоэлектрические (ТП) с НСХ по ГОСТ Р 8.5852001, эталонные ТП с индивидуальными статическими характеристиками.
Для измерений температуры эталонными ТС прибор поддерживает работу с ИСХ, которые могут быть представлены в следующих форматах: МТШ-90, Каллендара-Ван Дюзена, в виде полинома 9-й степени и в виде таблицы.
Для измерений температуры эталонными ТП прибор поддерживает работу с ИСХ, которые могут быть представлены в следующих форматах: в виде полинома 9-й степени и в виде таблицы.
МИТ 8.30 выпускаются в четырех исполнениях, отличающихся друг от друга точностью измерений и количеством измерительных каналов. МИТ 8.30-1, МИТ 8.30А-1 имеют 8 измерительных каналов, МИТ 8.30-2 и МИТ 8.30А-2 - 16 измерительных каналов. К исполнениям МИТ 8.30-2, МИТ 8.30А-2 может быть подключен дополнительный коммутатор МИТ 8.30-К с 16 дополнительными каналами для увеличения суммарного количества измерительных каналов до 32.
МИТ 8.30 имеют два уровня точности: МИТ 8.30А-1 и МИТ 8.30А-2 - стандартная точность, МИТ 8.30-1 и МИТ 8.30-2 - повышенная точность.
Общий вид МИТ 8.30 приведен на рисунке 1.
Рисунок 1 - Общий вид МИТ 8.30
Знак утверждения типа наносится на этикетку, размещённую на задней панели
МИТ 8.30 (рисунок 2).
Знак утверждения
типа
Рисунок 2 - Место нанесения знака утверждения типа
Для предотвращения от несанкционированного проникновения внутрь прибора применяются одноразовые разрушающиеся наклейки-пломбы, приклеенные на нижнюю панель прибора. Схема пломбировки представлена на рисунке 3.
Рисунок 3 - Схема пломбирования от несанкционированного доступа
Пломбы
Таблица 8 -
Наименование |
Обозначение |
Количество |
Измеритель температуры многоканальный прецизионный МИТ 8.30 |
Исполнение в соответствии с заказом |
1 шт. |
Кабель сетевой |
- |
1 шт. |
Кабель интерфейса RS-232C |
- |
1 шт. |
Кабель интерфейса USB |
- |
1 шт. |
Разъем для подключения первичных преобразователей |
8 (16) шт. | |
Коммутатор |
МИТ 8.30-К |
По заказу |
Руководство по эксплуатации |
РЭ 4211-183-56835627-2019 |
1 экз. |
Таблица 2 - Метрологические характеристики МИТ 8.30 в режиме измерений напряжения постоянного тока и силы постоянного тока
Наименование характеристики |
Значение | |
Исполнения МИТ 8.30-1, МИТ 8.30-2 |
Исполнения МИТ 8.30А-1, МИТ 8.30А-2 | |
Диапазон измерений напряжения постоянного тока, мВ |
от -1100 до +1100 | |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, мВ:
|
±(0,0005+3 •IO-5 -|U|) ±(0,0001+5-10-6-|u|) |
±(0,001+5- 10'5-|U|) ±(0,0003+10’5- |U|) |
Диапазон измерений силы постоянного тока, мА |
от -30 до +30 | |
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, мА:
|
±(0,0001+4- 10-5- |I|) ±(0,00005+2-10-5 • |I|) |
±(0,0002+6-10-5- I ) ±(0,0001+4-10-5- I ) |
* - без учета погрешности калибровочных эталонов. Примечания: U - значение измеряемого напряжения постоянного тока; I - значение измеряемой силы постоянного тока. |
Таблица 3 - Метрологические характеристики МИТ 8.30 в режиме измерений электрического сопротивления
Опорный резистор, Ом |
Измерительный ток на опорном резисторе, мА |
Верхний предел диапазона измерений электрического сопротивления в зависимости от измерительного тока, Ом |
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления в течение интервала между поверками, Ом |
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления в течение 24 ч после калибровки, Ом * |
Исполнения МИТ 8.30-1, МИТ 8.30-2 | ||||
3 |
от 4,0 до 12,75 |
от 12,5 до 3,9 |
±(0,000003+3-10’6-R) |
±(0,000002+10’6-R) |
30 |
от 0,4 до 1,65 |
от 125 до 30 |
±(0,00001+3-10’6-R) |
±(0,000005+10’6-R) |
30 |
от 1,7 до 4 |
от 294 до 125 | ||
300 |
от 0,4 до 1,5 |
от 1250 до 333 |
±(0,0001+3-10’6-R) |
±(0,00005+10’6-R) |
3000 |
от 0,05 до 0,15 |
от 10000 до 3333 |
±(0,0005+5-10’6-r) |
±(0,0003+3-10’6-R) |
Исполнения МИТ 8.30А-1, МИТ 8.30А-2 | ||||
3 |
от 4,0 до 12,75 |
от 12,5 до 3,9 |
±(0,000009+6-10’6-R) |
±(0,000006+3-10’6-R) |
30 |
0,4 до 1,65 |
от 125 до 30 |
±(0,00003+6-10’6-R) |
±(0,000015+3-10’6-r) |
Опорный резистор, Ом |
Измерительный ток на опорном резисторе, мА |
Верхний предел диапазона измерений электрического сопротивления в зависимости от измерительного тока, Ом |
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления в течение интервала между поверками, Ом |
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления в течение 24 ч после калибровки, Ом * |
30 |
от 1,7 до 4 |
от 294 до 125 | ||
300 |
от 0,4 до 1,5 |
от 1250 до 333 |
±(0,0003+640’6^) |
±(0,00015+3^10’6<R) |
3000 |
от 0,05 до 0,15 |
от 10000 до 3333 |
1(0,0015 18 •10-6 • R) |
±(0,0009+5^10’6<R) |
* - без учета погрешности калибровочных эталонов. Примечания:
|
Таблица 4 - Метрологические характеристики МИТ 8.30 в режиме измерений температуры при подключении рабочих термопреобразователей сопротивления (ТС) без учета погрешности самого ТС
НСХ ТС |
Диапазон измерений температуры, °С |
Пределы допускаемой абсолютной погрешности измерений температуры в течение интервала между поверками, °С |
Пределы допускаемой абсолютной погрешности измерений температуры в течение 24 ч после калибровки, °С * |
Исполнения МИТ 8.30-1, МИТ 8.30-2 | |||
10П, |
от -200 до 0 |
±(0,0010+3,0М0-6И) |
±(0,0004+1,0М0-6И) |
Pt10 |
св. 0 до +850 |
±(0,0010+3,9-104) |
±(0,0004+1,3М0-6и) |
50П, |
от -200 до 0 |
±(0,0013+3,0М0-6и) |
±(0,0005+1,0М0-6и) |
Pt50 |
св. 0 до +850 |
±(0,0013+3,9004) |
±(0,0005+1,3-10-4) |
100П, |
от -200 до 0 |
±(0,0010+3,0М0-6и) |
±(0,0004+1,0М0-6и) |
Pt100 |
св. 0 до +850 |
±(0,0010+3,9004) |
±(0,0004+1,3-104) |
500П, |
от -200 до 0 |
±(0,0015+5,0М0-6и) |
±(0,0009+3,0М0-6и) |
Pt500 |
св. 0 до +850 |
±(0,0015+6,5 0 04) |
±(0,0009+3,9М0-6и) |
1000П, |
от -200 до 0 |
±(0,0014+5,0М0-6и) |
±(0,0008+3,0М0-6и) |
Pt1000 |
св. 0 до +850 |
±(0,0014+6,5004) |
±(0,0008+3,9М0-6и) |
10М |
от -180 до +200 |
±(0,0009+3,0М0-6и) |
±(0,0004+1,0М0-6и) |
50М |
от -180 до +200 |
±(0,0012+3,0М0-6и) |
±(0,0005+1,0М0-6и) |
100М |
от -180 до +200 |
±(0,0009+3,0М0-6и) |
±(0,0004+1,0М0-6и) |
500М |
от -180 до +200 |
±(0,0014+5,0М0-6и) |
±(0,0009+3,0М0-6и) |
1000М |
от -180 до +200 |
±(0,0013+5,0М0-6и) |
±(0,0008+3,0М0-6и) |
10Н |
от -60 до +180 |
±0,0009 |
±0,0003 |
50Н |
от -60 до +180 |
±0,0010 |
±0,0004 |
100Н |
от -60 до +180 |
±0,0009 |
±0,0003 |
500Н |
от -60 до +180 |
±0,0015 |
±0,0009 |
1000Н |
от -60 до +180 |
±0,0014 |
±0,0008 |
Исполнения МИТ 8.30А-1, МИТ 8.30А-2 | |||
10П, |
от -200 до 0 |
±(0,0023+6,0004) |
±(0,0012+3,0М0-6И) |
Pt10 |
от 0 до +850 |
±(0,0023+7,8004) |
±(0,0012+3,9М0-6и) |
50П, |
от -200 до 0 |
±(0,0031+6,0М0-6и) |
±(0,0015+3,0М0-6и) |
Pt50 |
от 0 до +850 |
±(0,0031+7,8М0-6и) |
±(0,0015+3,9М0-6и) |
100П, |
от -200 до 0 |
±(0,0023+6,0004) |
±(0,0012+3,0М0-6и) |
Pt100 |
от 0 до +850 |
±(0,0023+7,8004) |
±(0,0012+3,9М0-6и) |
НСХ ТС |
Диапазон измерений температуры, °С |
Пределы допускаемой абсолютной погрешности измерений температуры в течение интервала между поверками, °С |
Пределы допускаемой абсолютной погрешности измерений температуры в течение 24 ч после калибровки, °С * |
500П, |
от -200 до 0 |
±(0,0029+8,0 •10’4) |
±(0,0017+5,0-10’6-t) |
Pt500 |
от 0 до +850 |
±(0,0029+1,0^10-^t) |
±(0,0017+6,5^10’6^) |
1000П, |
от -200 до 0 |
±(о,0025+8,0^10-6^) |
±(0,0015+5,0^10-6^t) |
Pt1000 |
от 0 до +850 |
±(0,0025+1,0^10-^t) |
±(0,0015+6,5^10-6^t) |
10М |
от -180 до +200 |
±(0,0021+6,0^10-6^t) |
±(0,0011+3,0^10-6^t) |
50М |
от -180 до +200 |
±(0,0028+6,0-10’6-t) |
±(0,0014+3,0-10’6-t) |
100М |
от -180 до +200 |
±(0,0021+6,0^10-6^t) |
±(0,0011+3,0-10’6-t) |
500М |
от -180 до +200 |
±(0,0026+8,0-10’6-t) |
±(0,0016+5,0-10’6-t) |
1000М |
от -180 до +200 |
±(0,0022+8,0-10’6-t) |
±(0,0014+5,0^10-6^t) |
10Н |
от -60 до +180 |
±0,0019 |
±0,0010 |
50Н |
от -60 до +180 |
±0,0023 |
±0,0011 |
100Н |
от -60 до +180 |
±0,0019 |
±0,0010 |
500Н |
от -60 до +180 |
±0,0025 |
±0,0014 |
1000Н |
от -60 до +180 |
±0,0023 |
±0,0015 |
* - без учета погрешности калибровочных эталонов. Примечание: t - значение измеряемой температуры. |
Таблица 5 - Метрологические характеристики МИТ 8.30 в режиме измерений температуры при подключении эталонных термопреобразователей сопротивления (ТС) без учета погрешности
самого г |
С | ||||||
Номинальное сопро-тивле-ние ТС, Ом |
Диапазон измерений температуры, °С |
Опорный резистор, Ом |
Измерительный ток, мА |
Пределы допускаемой абсолютной погрешности измерений температуры в течение интервала между поверками, °С |
Пределы допускаемой абсолютной погрешности измерений температуры в течение 24 ч после калибровки, °С * | ||
Исполнения МИТ 8.30-1, МИТ 8.30-2 | |||||||
0,6 |
от -200 до +0,01 св. +0,01 до +1085 |
3 |
10,0 |
±(0,0021+3,0М0’6 ±(0,0021+3,6М0’6 |
t) t) |
±(0,0011+1,0-10’6 ±(0,0011+1,2-10’6 |
t) t) |
1 |
от -200 до 0,01 св. +0,01 до +1085 |
3 |
10,0 |
±(0,0015+3,0М0-6 ±(0,0015+3,6М0-6 |
t) t) |
±(0,0008+1,0-10’6 ±(0,0008+1,2-10’6 |
t) t) |
10 |
от -200 до +0,01 св. +0,01 до +962 |
30 |
1,0 |
±(0,0010+3,0М0-6 ±(0,0010+3,6М0-6 |
t) t) |
±(0,0004+1,0-10’6 ±(0,0004+1,2-10’6 |
t) t) |
25 |
от -200 до +0,01 св. +0,01 до +962 |
30 |
1,0 |
±(0,0009+3,0-10’6 ±(0,0009+3,6-10’6 |
t) t) |
±(0,0003+1,0-10’6 ±(0,0003+1,2-10’6 |
t) t) |
25 |
от -200 до +0,01 св. +0,01 до +962 |
300 |
1,0 |
±(0,0018+3Д10-6 ±(0,0018+3Д10-6 |
t) t) |
±(0,0008+1,0-10’6 ±(0,0008+1,2-10’6 |
t) t) |
50 |
от -200 до +0,01 св. +0,01 до +962 |
300 |
1,0 |
±(0,0013+3,0М0’6 ±(0,0013+3,6М0’6 |
t) t) |
±(0,0005+1,0-10’6 ±(0,0005+1,2-10’6 |
t) t) |
100 |
от -200 до +0,01 св. +0,01 до +962 |
300 |
1,0 |
±(0,0010+3,0М0-6 ±(0,0010+3,6М0-6 |
t) t) |
±(0,0004+1,0-10’6 ±(0,0004+1,2-10’6 |
t) t) |
И |
сполнения МИТ 8.30А-1, МИТ 8.30А-2 | ||||||
0,6 |
от -200 до +0,01 св. +0,01 до +1085 |
3 |
10,0 |
±(0,0054+6,0-10’6-t) ±(0,0054+7,2-10-4) |
±(0,0033+3,0-10’6-t) ±(0,0033+3,6-10’6-t) |
Номинальное сопро-тивле-ние ТС, Ом |
Диапазон измерений температуры, °С |
Опорный резистор, Ом |
Измерительный ток, мА |
Пределы допускаемой абсолютной погрешности измерений температуры в течение интервала |
Пределы допускаемой абсолютной погрешности измерений температуры в течение 24 ч после калибровки, °С * | ||
между поверками, |
°С | ||||||
1 |
от -200 до +0,01 св. +0,01 до +1085 |
3 |
10,0 |
±(0,0038+6,0 •Ю’6 ±(0,0038+7,2 •Ю’6 |
t) t) |
±(0,0023+3,040’6 ±(0,0023+3,640’6 |
t) t) |
10 |
от -200 до +0,01 св. +0,01 до +962 |
30 |
1,0 |
±(0,0023+6,0 •Ю’6 ±(0,0023+7,240’6 |
t) t) |
±(0,0012+3,0М0’6 ±(0,0012+3,6М0’6 |
t) t) |
25 |
от -200 до +0,01 св. +0,01 до +962 |
30 |
1,0 |
±(0,0018+6,0 •Ю’6 ±(0,0018+7,2 •Ю’6 |
t) t) |
±(0,0009+3,040’6 ±(0,0009+3,640’6 |
t) t) |
25 |
от -200 до +0,01 св. +0,01 до +962 |
300 |
1,0 |
±(0,0046+6,0 •Ю’6 ±(0,0046+7,2 •Ю’6 |
t) t) |
±(0,0023+3,040’6 ±(0,0023+3,640’6 |
t) t) |
50 |
от -200 до +0,01 св. +0,01 до+962 |
300 |
1,0 |
±(0,0031+6,0М0’6 ±(0,0031+7,240’6 |
t) t) |
±(0,0015+3,0М0’6 ±(0,0015+3,6М0’6 |
t) t) |
100 |
от -200 до +0,01 св. +0,01 до +962 |
300 |
1,0 |
±(0,0023+6,040’6 ±(0,0023+7,240’6 |
t) t) |
±(0,0012+3,040’6 ±(0,0012+3,6М0’6 |
t) t) |
* - без учета погрешности калибровочных эталонов. Примечание - t - значение измеряемой температуры; |
Таблица 6 - Метрологические характеристики МИТ 8.30 в режиме измерений температуры при подключении . преобразователей термоэлектрических (ТП) без учета погрешности самого ТП
НСХ ТП |
Диапазон измерений температуры, °С |
Пределы допускаемой абсолютной погрешности измерений температуры в течение интервала между поверками, °С |
Пределы допускаемой абсолютной погрешности измерений температуры в течение 24 ч после калибровки, °С * |
Исполнения МИТ 8.30-1, МИТ 8.30-2 | |||
E |
от -200 до +1000 |
±0,05 |
±0,01 |
J |
от -210 до +1200 | ||
T |
от -200 до +400 | ||
K |
от -200 до +1372 | ||
N |
от -200 до +1300 |
±0,05 |
±0,01 |
L |
от -200 до +800 | ||
M |
от -200 до +100 | ||
R, S, B, A-1, A-2, A-3 |
По ГОСТ Р 8.585-2001 |
±0,1 |
±0,02 |
Исполнения МИТ 8.30А-1, МИТ 8.30А-2 | |||
E |
от -200 до +1000 | ||
J |
от -210 до +1200 | ||
T |
от -200 до +400 | ||
K |
от -200 до +1372 |
±0,1 |
±0,02 |
N |
от -200 до +1300 | ||
L |
от -200 до +800 | ||
M |
от -200 до +100 | ||
R, S, B, A-1, A-2, A-3 |
По ГОСТ Р 8.585-2001 |
±0,2 |
±0,04 |
* - без учета погрешности калибровочных эталонов. |
Таблица 7 - Основные технические характеристики
Наименование характеристики |
Значение |
Количество каналов измерений |
8, 16, (32*) |
Время измерений, с |
1,5; 3,0; 5,0; 10 |
Токи питания ТС, мА |
от 0,05 до 12,75 с шагом 0,05 |
Габаритные размеры (ширинахвысотахглубина), мм, не более |
265х110х200 |
Масса, кг, не более: - МИТ 8.30-1, МИТ 8.30А-1 |
3 |
- МИТ 8.30-2, МИТ 8.30А-2 |
4 |
- МИТ 8.30-К |
2 |
Условия эксплуатации: - температура окружающей среды, °С |
от +10 до +30 |
- относительная влажность, % |
от 10 до 80 |
Параметры электрического питания: - напряжение переменного тока, В |
220 ± 20 |
- частота переменного тока, Г ц |
50 ± 1 |
Условия хранения: - температура окружающей среды, °С |
от +5 до +40 |
- относительная влажность, %, не более |
80 |
Время наработки на метрологический отказ, ч |
7000 |
Средний срок службы, лет, не менее |
5 |
Примечание: * - при использовании коммутатора МИТ 8.30-К |
