Номер по Госреестру СИ: 80547-20
80547-20 Динамометры электронные универсальные
(МЕГЕОН-К)
Назначение средства измерений:
Динамометры электронные универсальные МЕГЕОН-К (далее - динамометры) предназначены для измерений статических и медленно изменяющихся сил растяжения и сжатия.
Внешний вид.
Динамометры электронные универсальные
Рисунок № 1
Внешний вид.
Динамометры электронные универсальные
Рисунок № 2
Внешний вид.
Динамометры электронные универсальные
Рисунок № 3
Программное обеспечение
В динамометрах используется встроенное в электронный блок программное обеспечение (ПО). ПО выполняет функции по сбору, обработке, хранению, передаче и представлению измерительной информации.
Номер версии ПО указан на маркировке динамометра.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 «средний». Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик. Таблица 1 - Идентификационные данные программного обеспечения (ПО)
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Мегеон |
Номер версии (идентификационный номер) ПО* |
v1.0 |
Цифровой идентификатор ПО |
- |
* Номер версии (идентификационный номер) ПО не ниже указанного |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на несмываемую наклейку с маркировкой изготовителя, закрепленную на задней панели электронного блока, фотохимическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к динамометрам электронным универсальным МЕГЕОН-КПриказ Росстандарта от 22 октября 2019 № 2498 «Об утверждении Государственной поверочной схемы для средств измерений силы»
Техническая документация изготовителя
Поверка
Поверкаосуществляется по методике поверки МП 2301-320-2020 «ГСИ. Динамометры электронные универсальные МЕГЕОН-К. Методика поверки», утвержденной ФГУП «ВНИИМ им. Д.И. Менделеева» 06.10.2020 г.
Основные средства поверки: машины силовоспроизводящие 3-го разряда согласно Государственной поверочной схеме для средств измерений силы, утвержденной приказом Росстандарта от 22.10.2019 № 2498.
Допускается применение аналогичных средств поверки, обеспечивающих определ ение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Заявитель
Общество с ограниченной ответственностью «НТЦ Спектр» (ООО «НТЦ Спектр») ИНН 5018124510Адрес: 141006, Россия, Московская обл., Мытищинский р-н, г. Мытищи, Олимпийский пр., владение № 29, строение 2, оф. 32/23
Телефон/Факс: (495) 108-52-96
Web-сайт: www.pribor-х.ш
E-mail: info@pribor-x.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713- 01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия динамометров заключается в преобразовании деформации упругого элемента, вызванной действием приложенной силы, в электрический сигнал. Деформация упругого элемента вызывает разбаланс тензорезисторного моста. Электрический сигнал разбаланса моста поступает в электронный блок для аналого-цифрового преобразования, обработки и индикации результатов измерений.
Динамометр состоит из упругого элемента с наклеенными на нем тензорезисторами, силовводящих элементов, электронного блока и соединительного кабеля.
Тензорезисторы соединены между собой по мостовой схеме, включающей элементы термокомпенсации и нормирования.
Силовводящие элементы обеспечивают условия силовведения и монтажа динамометра.
Электронный блок при помощи клавиш управления позволяет осуществить дополнительные функциональные возможности:
-
- установление нулевых показаний;
-
- индикацию пиковых значений приложенной нагрузки.
Электронный блок имеет интерфейс mini USB для подключения динамометра к персональному компьютеру.
Модификации динамометров отличаются пределами допускаемой погрешности, наибольшими пределами измерений, габаритными размерами упругих элементов.
Динамометры имеют обозначение МЕГЕОН 53ХХХК,
где: ХХХ - наибольший предел измерений (НПИ), кН;

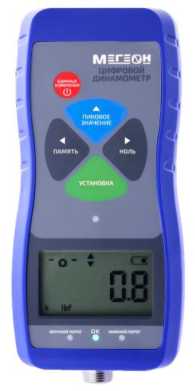

Рисунок 1 - Общий вид электронного блока
а) нагрузка до 50 кН
б) нагрузка 100, 200 кН
в) нагрузка 300, 500, 1000 кН
Рисунок 2 - Общий вид упругих элементов

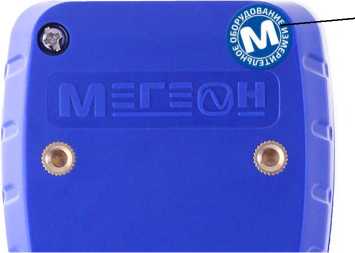

Рисунок 3 - Схема пломбирования от несанкционированного доступа
Место
пломбирования
Маркировка динамометра выполнена в виде наклейки, закрепленной на задней панели корпуса динамометра, на которой нанесено:
-
- условное обозначение динамометра;
-
- верхний предел измерений;
-
- дискретность отсчета;
-
- заводской номер динамометра;
-
- номер версии программного обеспечения;
-
- знак утверждения типа.
Таблица 4 -
Наименование |
Обозначение |
Количество |
Динамометр электронный МЕГЕОН-К |
1 шт. | |
Зарядное устройство |
1 шт. | |
Кабель USB - mini- USB |
1 шт. | |
Крепеж для динамометра |
1 комплект | |
Пластиковый кейс для переноски и хранения |
1 шт. | |
Руководство по эксплуатации |
1 экз. | |
Гарантийный талон |
1 экз. | |
Методика поверки |
МП 2301-320-2020 |
1 экз. |
Таблица 2 - Метрологические характеристики
Обозначение динамометра |
Диапазон измерений силы, кН |
Пределы допускаемой относительной погрешности измерений силы, % |
53001K |
от 0,1 до 1,0 |
±0,5 |
53002K |
от 0,2 до 2,0 | |
53003K |
от 0,3 до 3,0 | |
53005К |
от 0,5 до 5,0 | |
53010К |
от 1 до 10 | |
53020К |
от 2 до 20 | |
53030К |
от 3 до 30 | |
53050К |
от 5 до 50 | |
53100К |
от 10 до 100 |
±1,0 |
53200К |
от 20 до 200 | |
53300K |
от 30 до 300 | |
53500К |
от 50 до 500 | |
531000К |
от 100 до 1000 |
аблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры (длина; ширина; высота) электронного блока, мм, не более |
160; 67; 35 |
Масса электронного блока, кг, не более |
0,19 |
Габаритные размеры (длина; ширина; высота) упругого элемента, мм, не более |
205;205;156 |
Масса упругого элемента, кг, не более |
17,8 |
Параметры электрического питания от аккумуляторной батареи напряжением, В |
от 3,5 до 5,5 |
Условия эксплуатации:
|
от +15 до +35 от 45 до 80 |
Средний срок службы, лет |
10 |
Вероятность безотказной работы за 2000 ч |
0,9 |
