Номер по Госреестру СИ: 80478-20
80478-20 Модули
(366057, 383501, 383500, 383525, 383526)
Назначение средства измерений:
Модули 366057, 383501, 383500, 383525, 383526 (далее - модули) предназначены для преобразований объёмного расхода жидкостей в различных технологических процессах.
Внешний вид.
Модули
Рисунок № 1
Внешний вид.
Модули
Рисунок № 2
Внешний вид.
Модули
Рисунок № 3
Знак утверждения типа
Знак утверждения типа наносится на титульные листы руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к модулям 366057, 383501, 383500, 383525, 383526Техническая документация изготовителя
Поверка
Поверкаосуществляется в соответствии с документом ИЦРМ-МП-240-20 «ГСИ. Модули 366057, 383501, 383500, 383525, 383526. Методика поверки», утверждённым ООО «ИЦРМ» 18.09.2020 г.
Основные средства поверки:
- установка расходомерная массовая УРМ Теплоком-150-0,1/0,05 (регистрационный номер в Федеральном информационном фонде 43207-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых модулей с требуемой точностью.
Знак поверки наносится в свидетельство о поверке.
Изготовитель
Samoa Industrial, S.A., ИспанияАдрес: Pol. Ind. Porceyo, I-14 Camino del Fontan, 831, 33392 Gijon - Spain
Телефон: (+34) 985 381 488
Факс: (+34) 985 384 163
E-mail: info@samoaindustrial.com
Web-сайт: samoaindustrial.com
Заявитель
Общество с ограниченной ответственностью «Петропамп»(ООО «Петропамп»)
ИНН 7708757739
Адрес: 123290, г. Москва, 1-ый Магистральный тупик, д.5а, комн.38
Телефон: +7 (499) 322-07-91
E-mail: msk@petropump.ru
Web-сайт: https://petropump.ru
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия модулей основан на измерении количества оборотов овальных шестерней, вращаемых потоком жидкости, проходящей через измерительную камеру. Каждый оборот шестерни вытесняет строго определенный объем жидкости. Таким образом, количество оборотов шестерней пропорционально значению расхода жидкости, прошедшему через модуль.
Конструктивно модуль состоит из первичного преобразователя и электронного блока. Первичный преобразователь представляет собой корпус с измерительной камерой, внутрь которой помещены овальные шестерни. При вращении шестерней магнит на каждом конце шестерни бесконтактно через стенку корпуса активирует геркон, который формирует электрические импульсы напряжения электрического тока пропорционально измеряемому расходу.
Модули применятся для установки непосредственно в распределительный трубопровод.
Модули выпускаются в пяти модификациях отличающихся диапазоном измеряемого расхода жидкости: 366057, 383501, 383500, 383525, 383526.

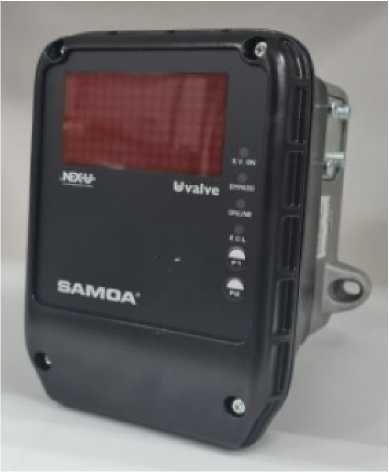

Общий вид модулей представлен на рисунке 1.
а) модификация 366057
б) модификации 383525, 383526
в) модификации 383501, 385500
Рисунок 1 - Общий вид модулей
Пломбирование не предусмотрено.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон преобразований объемного расхода жидкости, л/мин: | |
- для модификации 366057 |
от 18 до 36 |
- для модификаций 383501, 385500 |
15±1 |
- для модификаций 383525, 383526 |
25±0,5 |
Пределы допускаемой относительной погрешности преобразований объемного расхода жидкости, %: | |
- для модификации 366057 |
±1,0 |
- для модификаций 383501, 385500 |
±1,0 |
- для модификаций 383525, 383526 |
±1,0 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Номинальный диаметр, мм: | |
- для модификации 366057 |
20 |
- для модификаций 383501, 385500 |
20 |
- для модификаций 383525, 383526 |
12 |
Максимальное рабочие давление среды, МПа, не более |
10 |
Напряжение питания от источника постоянного тока, В |
от 10 до 30 |
Измеряемая среда |
вода, масло, гликоль, растворы охладителей |
Температура измеряемой жидкостной среды, °С |
от 0 до +60 |
Продолжение таблицы 2
Наименование характеристики |
Значение |
Габаритные размеры (длинахширинахвысота), мм, не более |
145х134х173 |
Масса, кг, не более |
1,6 |
Рабочие условия измерений: - температура окружающей среды, °С |
от 0 до +60 |
- относительная влажность воздуха при температуре окружающей среды +21 °С, %, не более |
85 |
- атмосферное давление, кПа |
от 92 до 104 |
Средняя наработка на отказ, ч |
90 000 |
Средний срок службы, лет |
10 |
