Номер по Госреестру СИ: 56011-20
56011-20 Генераторы сигналов произвольной формы
(DG1022Z, DG1032Z, DG1062Z)
Назначение средства измерений:
Генераторы сигналов произвольной формы DG1022Z, DG1032Z, DG1062Z (далее по тексту - генераторы) предназначены для формирования сигналов стандартных форм: синусоидального, прямоугольного, пилообразного, импульсного, шума, а также сигналов произвольной формы.
Внешний вид.
Генераторы сигналов произвольной формы
Рисунок № 1
Внешний вид.
Генераторы сигналов произвольной формы
Рисунок № 2
Внешний вид.
Генераторы сигналов произвольной формы
Рисунок № 3
Программное обеспечение
Генераторы работают под управлением встроенного программного обеспечения (ПО).
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
- |
Номер версии (идентификационный номер ПО) |
Не ниже 00.00.01 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель приборов способом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к генераторам сигналов произвольной формы DG1022Z, DG1032Z, DG1062ZГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу МП 206.1-077-2019 «ГСИ. Генераторы сигналов произвольной формы DG1022Z, DG1032Z, DG1062Z. Методика поверки», утвержденному ФГУП «ВНИИМС» 23.08.2019 г.
Основные средства поверки: осциллограф цифровой DPO4032 (регистрационный номер в Федеральном информационном фонде № 32619-06); частотомер электронно-счетный вычислительный Ч3-64 (регистрационный номер в Федеральном информационном фонде № 9135-83); мультиметр цифровой прецизионный Fluke 8508А/01 (регистрационный номер в Федеральном информационном фонде № 25984-14); вольтметр высокочастотный 9241 (регистрационный номер в Федеральном информационном фонде № 49046-12); измеритель нелинейных искажений С6-22 (регистрационный номер в Федеральном информационном фонде № 69447-17).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на верхнюю панель корпуса генераторов.
Изготовитель
Фирма «RIGOL TECHNOLOGIES CO., LTD», КитайАдрес: No.8 Ke Ling Road, New District, Suzhou, China
Телефон: +8651266706688
Web-сайт: http://www.rigol.com
E-mail: info@rigol.com
Заявитель
Общество с ограниченной ответственностью «Институт развития измерительной техники» (ООО «ИРИТ»)ИНН 7726245638
Адрес: 117587, г. Москва, Варшавское шоссе, д. 125Д, корпус 1, комната 109
Телефон: +7 495 344 97 65
Web-сайт: http://www.irit.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»).Адрес: 119361, г. Москва, ул. Озерная, д. 46.
Телефон (факс): +7 (495) 437-55-77 (+7 (495) 437-56-66)
E-Mail: office@vniims.ru, www.vniims.ru
Генераторы представляют собой лабораторные измерительные приборы.
Принцип их действия основан на прямом цифровом синтезе (DDS), когда выходной сигнал получается из опорной частоты в соответствии с управляющими цифровыми сигналами. Таблица отсчетов формируемого сигнала считывается из памяти, поступает на вход цифроаналогового преобразователя, вырабатывающего последовательность ступеней выходного напряжения, аппроксимирующих требуемую форму выходного сигнала. Ступенчатое напряжение сглаживается фильтром нижних частот, в результате чего формируется заданная форма сигнала. Частота и амплитуда синтезируемого сигнала в любой момент времени точно известны, а погрешность их установки определяется точностью цифровой системы синтеза.
Генераторы выпускаются в виде трех модификаций: DG1022Z, DG1032Z, DG1062Z, отличающихся диапазоном частот.
Генераторы содержат два идентичных канала генерации сигналов и частотомер.
Основные узлы генераторов: опорный генератор, делитель (умножитель) частоты, накапливающий сумматор, ПЗУ, ЦАП, фильтр нижних частот (ФНЧ), компаратор, микропроцессор, схема интерфейсов, источник питания, клавиатура, ЖКИ.
Конструктивно генераторы выполнены в виде моноблока со съемным кабелем питания.
На передней панели генераторов расположены: ЖК-дисплей, клавиатура, выходы сигнала, вход частотомера, разъем интерфейса USB.
На задней панели генераторов расположены: вход внешней синхронизации/внешней модуляции/внешнего запуска; вход/в ыход опорной частоты 10 МГц; разъемы интерфейсов LAN, USB; разъем сети питания.
Для предотвращения несанкционированного доступа к внутренним частям корпус генераторов пломбируются.
Общий вид генераторов представлен на рисунках 1 - 3.
Схема пломбировки от несанкционированного доступа представлена на рисунке 3.
Рисунок 1 - Общий вид генераторов сигналов произвольной формы

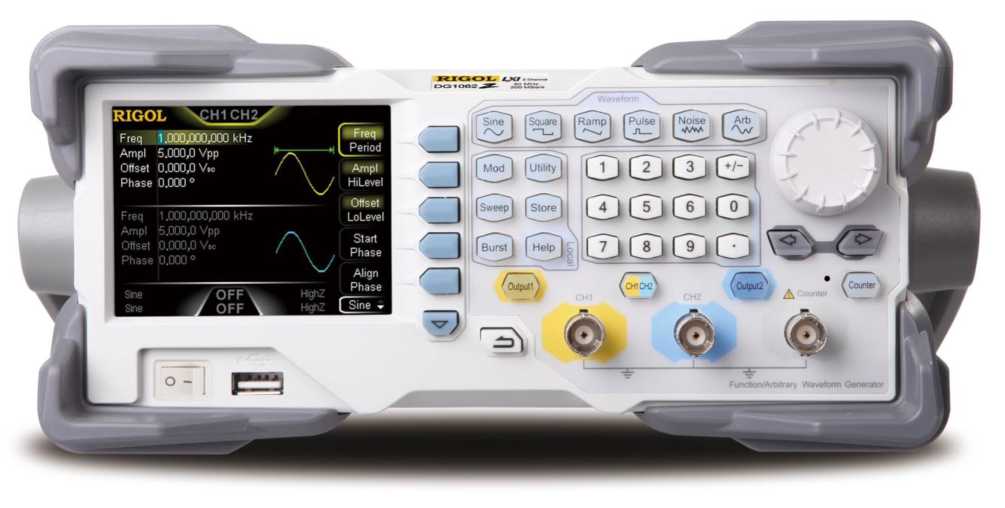

DG1022Z, DG1032Z, DG1062Z (вид спереди)
Рисунок 2 - Общий вид генераторов сигналов произвольной формы

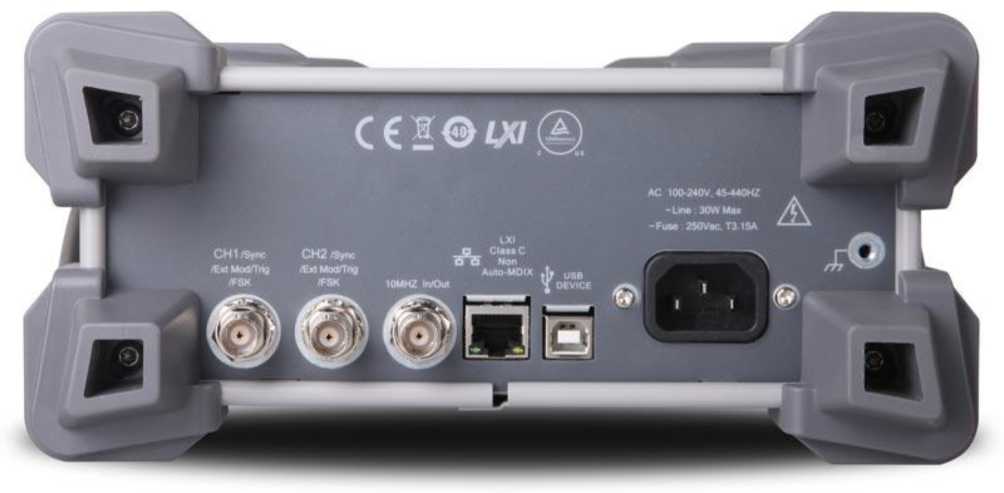

DG1022Z, DG1032Z, DG1062Z (вид сзади)
Место пломбировки

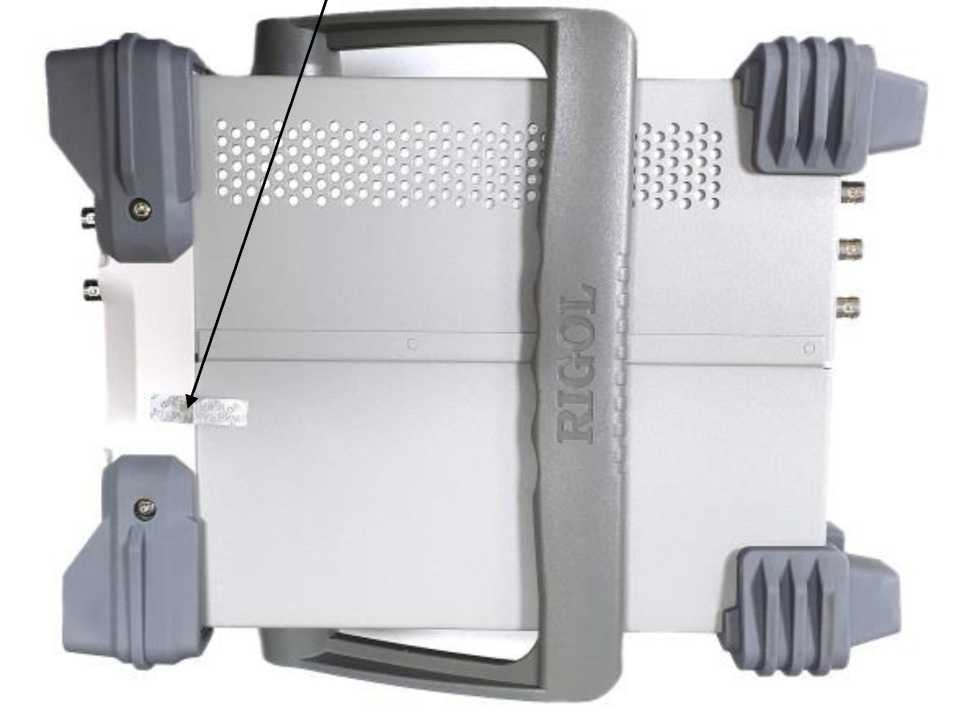

Рисунок 3 - Схема пломбировки от несанкционированного доступа
Таблица 2 - Виды выходных сигналов генераторов
Наименование характеристики |
Значение |
Виды выходных сигналов стандартных форм |
синусоидальный, прямоугольный, пилообразный, импульсный, шум |
Виды выходных сигналов произвольных форм (встроенные в генератор) |
всего боле 160 видов, в том числе экспоненциальный фронт, экспоненциальный срез, кардиоида, гауссов импульс, гаверсинус (Haversine), функция Лоренца (Lorentz) |
Режимы работы |
непрерывная генерация, модуляция, качание частоты, пакетный |
Виды модуляции |
амплитудная (AM), частотная (FM), фазовая (PM), амплитудная манипуляция (ASK), частотная манипуляция (FSK), фазовая манипуляция (PSK), широтно-импульсная модуляция (PWM) |
Таблица 3 - Амплитудные характеристики генераторов
Наименование характеристики |
Значение | ||
DG1022Z |
DG1032Z |
DG1062Z | |
Число выходных каналов |
2 | ||
Выходной импеданс, Ом |
50 | ||
Диапазон размаха выходного напряжения на нагрузке 50 Ом, В |
в диапазоне частот до 10 МГц от 0,0025 до 10; в диапазоне частот св. 10 до 30 МГц от 0,0025 до 5; в диапазоне частот св. 30 до 30 МГц от 0,0025 до 2,5 | ||
Пределы допускаемой абсолютной погрешности установки размаха выходного напряжения синусоидальной формы на частоте 1 кГц, В |
±(0,0bU+0,002) 1)1 | ||
Примечания 1) - в нормальных условиях измерений; U - установленное значение выходного напряжения, В |
Таблица 4 - Частотные характеристики генераторов
Наименование характеристики |
Значение | ||
DG1022Z |
DG1032Z |
DG1062Z | |
Число выходных каналов |
2 | ||
Диапазон частот выходного сигнала |
от 1 мкГц до 25 МГц |
от 1 мкГц до 30 МГц |
от 1 мкГц до 60 МГц |
Разрешающая способность по частоте, мкГц |
1 | ||
Пределы допускаемой абсолютной погрешности установки частоты выходного сигнала, Гц |
±(2-10’6-F) 1)1 | ||
Примечания 1) - в нормальных условиях измерений; F - установленное значение частоты сигнала, Гц |
Таблица 5 - Характеристики выходных сигналов
Наименование характеристики |
Значение | ||
DG1022Z |
DG1032Z |
DG1062Z | |
Синусоидальный сигнал | |||
Диапазон частот |
от 1 мкГ ц до 25 МГц |
от 1 мкГц до 30 МГц |
от 1 мкГц до 60 МГц |
Неравномерность АЧХ в диапазоне частот до 10 МГц, дБ св. 10 МГц, дБ |
не нормируется |
±0,2 ±0,4 | |
Коэффициент гармонических искажений в диапазоне частот от 10 Гц до 20 кГц, % не более |
0,075 | ||
Прямоугольный сигнал | |||
Диапазон частот |
от 1 мкГц до 25 МГц | ||
Длительность фронта и среза, нс, не более |
10 | ||
Выброс на вершине, %, не более |
5 | ||
Диапазон установки коэффициента заполнения, % |
от 0,01 до 99,99 | ||
Пилообразный сигнал | |||
Диапазон частот |
от 1 мкГц до 500 кГц |
от 1 мкГц до 1 МГц | |
Симметричность, % |
от 0 до 100 | ||
Импульсный сигнал | |||
Диапазон частот |
от 1 мкГц до 15 МГц |
от 1 мкГц до 25 МГц | |
Минимальная длительность фронта и среза, нс, |
10 | ||
Минимальная длительность импульса, нс |
16 | ||
Шум | |||
Полоса частот (уровень минус 3 дБ), МГц |
25 |
30 |
60 |
Сигнал произвольной формы | |||
Диапазон частот |
от 1 мкГц до 10 МГц |
от 1 мкГц до 20 МГц | |
Длина записи, точек |
от 8 до 2 млн. (опция 16 млн.) |
от 8 до 8 млн. (опция 16 млн.) | |
Частота дискретизации, МГц |
200 | ||
Разрешение по уровню, бит |
14 | ||
Характеристики встроенного частотомера | |||
Измеряемые величины |
Частота, период, длительность импульса, коэффициент заполнения | ||
Диапазон частот |
от 1 мкГ ц до 200 МГц |
Таблица 6 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры дисплея |
цветной ЖК TFT, диагональ 3,5 дюйма, разрешение 320 на 240 точек |
Параметры электрического питания:
|
от 100 до 240 от 45 до 400 |
Габаритные размеры, мм, (длинах ширина х высота) |
318,4x261,5x112 |
Продолжение таблицы 6
Наименование характеристики |
Значение |
Масса, кг |
3,2 |
Нормальные условия измерений:
|
от +18 до +28 80 |
Рабочие условия измерений:
|
от +10 до +40 95 при температуре +30 °С; 75 при температуре св. +30 до 40 °С; 45 при температуре св. +40 до 50 °С |
