Номер по Госреестру СИ: 80331-20
80331-20 Колонки топливораздаточные переносные с ручным приводом
(КР-40-1-0,25М)
Назначение средства измерений:
Колонки топливораздаточные переносные с ручным приводом КР-40-1-0,25М (далее -колонки) предназначены для измерения объема автомобильного бензина и дизельного топлива при его выдаче в баки наземной техники и других транспортных средств в полевых условиях.
Внешний вид.
Колонки топливораздаточные переносные с ручным приводом
Рисунок № 1
Внешний вид.
Колонки топливораздаточные переносные с ручным приводом
Рисунок № 2
Общие сведения
Дата публикации - 17.01.2021
Срок свидетельства - 28.12.2025
Номер записи - 179562
ID в реестре СИ - 1384861
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, КР-40-1-0,25М,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Вектор" (ООО "Вектор")
Страна - РОССИЯ
Населенный пункт - г. Серпухов, Московская обл.
Уведомление о начале осуществления предпринимательской деятельности - Да
Cправочник реагентов составлен по данным из реестра "Сведения о результатах поверки средств измерений" ФГИС АРШИН и содержит сведения о реагентах, используемых при поверке средств измерений.
Справочник содержит более 150 записей и постоянно пополняется силами сотрудников ФГУП ВНИИМС. Описание каждого из реагентов состоит из наименования и цифро-буквенного кода.
Статистика
Кол-во поверок - 142
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 43
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Колонки топливораздаточные переносные с ручным приводом (КР-40-1-0,25М)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Вектор" (ООО "Вектор")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80331-20 28.12.2025 |
Колонки топливораздаточные переносные с ручным приводом , КР-40-1-0,25М Общество с ограниченной ответственностью "Вектор" (ООО "Вектор") (РОССИЯ г. Серпухов, Московская обл.) |
ОТ МП |
1 год |
|
81227-21 10.03.2026 |
Колонки топливораздаточные, "Vector" Общество с ограниченной ответственностью "Вектор" (ООО "Вектор") (РОССИЯ г. Серпухов, Московская обл.) |
ОТ МП |
1 год |
Исследование "Анализ рынка поверки Сибирского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в сибирской части Российской Федерации.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Колонки топливораздаточные переносные с ручным приводом (КР-40-1-0,25М)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 142 | 13 | 142 | 0 | 0 | 44 | 44 | 0 |
Стоимость поверки Колонки топливораздаточные переносные с ручным приводом (КР-40-1-0,25М)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосят на маркировочную табличку колонки фотохимическим методом и на титульные листы эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к колонке топливораздаточной с ручным приводом КР-40-1-0,25МПриказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости
ТУ 28.99.39.190-013-68895675-2019 Колонка топливораздаточная переносная с ручным приводом КР-40-1 -0,25М. Технические условия
Поверка
Поверкаосуществляется по документу МИ 1864-88 «ГСИ. Колонки топливораздаточные. Методика поверки».
Основные средства поверки:
рабочие эталоны единицы объема жидкости 2-го разряда из части 3 ГПС, утверждённой приказом Росстандарта от 07.02.2018 № 256 - мерники эталонные 2-го разряда номинальной вместимостью 10, 50 дм3, с основной погрешностью не более ±0,1 % при периодической поверке.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, в формуляр и на пломбы в соответствии с рисунком 2.
Изготовитель
Общество с ограниченной ответственностью «Вектор»(ООО «Вектор»)
ИНН 7729666497
Адрес: РФ, 142279, Московская область, город Серпухов, рабочий поселок Оболенск, проспект Биологов, дом 2, секция 12, помещение 17
Телефон: +7-495-544-2-987
E-mail: vector01@bk.ru
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие«Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8
Телефон (факс) +7 (495) 491-78-12
E-mail: sittek@mail.ru
Принцип действия колонок состоит в следующем: насосом с ручным приводом топливо из резервуара через клапан и фильтр предварительной очистки, подаётся в счётчик жидкости и через раздаточный кран поступает в бак транспортного средства.
Колонки осуществляют выдачу топлива, измерение, индикацию объёма выданного топлива.
Колонки состоят из следующих основных элементов: насоса поршневого с ручным приводом, счётчика жидкости, фильтра-газоотделителя, поплавковой камеры, клапана обратного, клапана приёмного с фильтром грубой очистки, индикатора прохождения топлива, рукава всасывающего, рукава напорного с краном раздаточным и корпуса.
Общий вид колонки представлен на рисунке 1.

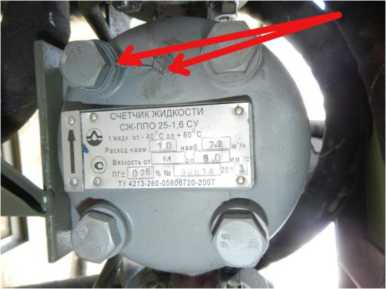

Рисунок 2 - Схема пломбировки счётчика жидкости колонок

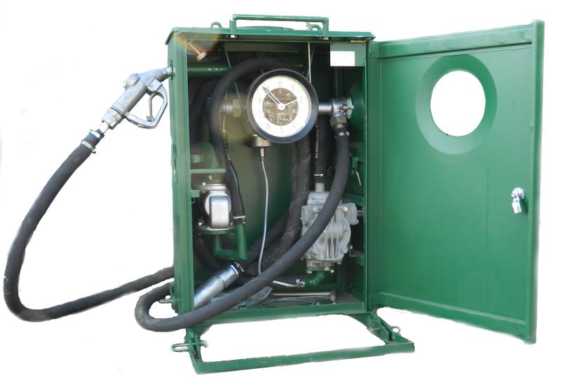

Рисунок 1 - Общий вид колонок
У колонок пломбируется счётчик жидкости. Дверь с тыльной стороны колонок закрывается специальным ключом. Схема пломбировки от несанкционированного доступа, представлена на рисунке 2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный расход, дм3/мин (л/мин) |
40±4 |
|
Объём минимальной дозы выдачи, дм3 (л) |
5 |
|
Пределы допускаемой основной относительной погрешности при температуре (20±5) °С, % |
±0,5 |
|
Пределы допускаемой дополнительной относительной погрешности при температуре, отличной от (20±5) °С, в рабочих условиях эксплуатации, % |
±0,5 |
|
Сходимость показаний, %, не более |
|0,5| |
|
Верхний предел указателя разового учёта, л |
99,9 |
|
Верхний предел указателя суммарного учёта, л |
999 999,9 |
|
Цена деления указателей разового и суммарного учёта, л |
0,1 |
Таблица 2 - Основные технические характеристики
|
Наименование параметра |
Значение |
|
Количество всасывающих рукавов, шт. |
1 |
|
Количество напорных рукавов, шт. |
1 |
|
Длина рукавов, м, не менее |
5 |
|
Габаритные размеры (длина х ширина х высота) колонки, мм, не более
|
816х719х1092 488x566x885 |
|
Масса колонки, кг |
85±8,5 |
|
Условия эксплуатации:
|
от -40 до +50 от -40 до +35 от -40 до +50 80 |
