Сведения о средстве измерений: 80014-20 Трансформаторы напряжения

Номер по Госреестру СИ: 80014-20
80014-20 Трансформаторы напряжения
(НКФ 110-57)

Назначение средства измерений:
Трансформаторы напряжения НКФ 110-57 (далее по тексту - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

сертификация программного обеспечения
Внешний вид. Трансформаторы напряжения, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 1

Общие сведения

Дата публикации - 30.12.2020
Срок свидетельства -
Номер записи - 179278
ID в реестре СИ - 1384595
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

НКФ 110-57У1, НКФ 110-57 У1, НКФ 110-57, нет модификации, модификация НКФ 110-57 У1, мод. НКФ-110-57 У1, мод. НКФ-110-57, Без модификации,

Производитель

Изготовитель - МНПО "Электрозавод"
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да

Город Омск был основан в 1716 году. Официально получил статус города в 1782 году. С 1934 года - административный центр Омской области. Площадь Омска составляет 566,9 кв. км. Территория города разделена на пять административных округов: Центральный, Советский, Кировский, Ленинский, Октябрьский. Протяженность города Омска вдоль реки Иртыш составляет около 40 км.

Расстояние от Омска до Москвы составляет 2 555 км. Климат Омска резко континентальный. Зима суровая, продолжительная, с устойчивым снежным покровом. Лето теплое, часто жаркое. Весна и осень характеризуются резкими колебаниями температуры. Средняя температура самого теплого месяца (июля): +18˚С. Средняя температура самого холодного месяца (январь): -19˚С.

Численность населения на 1 января 2022 года составляет 1 126 193 человека. Плотность населения составляет 1 949 человек на 1 кв. км. Омск - один из крупнейших городов Западно-Сибирского региона России. Омская область соседствует с Тюменской областью на западе и севере, с Томской и Новосибирской областями на востоке и с Республикой Казахстан на юге и юго-западе.

Отчет "Анализ рынка поверки в Омске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Омск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 122
Выдано извещений - 0
Кол-во периодических поверок - 122
Кол-во средств измерений - 48
Кол-во владельцев - 7
Усредненный год выпуска СИ - 1973
МПИ по поверкам - 1305 дн.

Приказы РСТ, где упоминается данный тип СИ

№2630 от 2021.11.24 Об утверждении типов средств измерений

№2944 от 2021.12.20 ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 24 ноября 2021 г. № 2630 "Об утверждении типов средств измерений"

№170 от 2022.01.25 ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 20 декабря 2021 г. № 2944 "О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 24 ноября 2021 г. № 2630 "Об утверждении типов средств измерений"

№2837 от 2021.12.13 ПРИКАЗ_Об утверждении типов средств измерений (20)

№2564 от 2021.11.16 Об утверждении типов средств измерений

№2623 от 2021.11.22 Об утверждении типов средств измерений

№869 от 2022.04.06 ПРИКАЗ_Об утверждении типов средств измерений (25)

№2723 от 2022.10.31 ПРИКАЗ_Об утверждении типов средств измерений (18)

№2065 от 2020.12.10 Об утверждении типа средств измерений

№1860 от 2022.07.29 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Трансформаторы напряжения (НКФ 110-57)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений МНПО "Электрозавод"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
5898-77

Трансформаторы напряжения, НДЕ-500-72У1
МНПО "Электрозавод" (РОССИЯ г. Москва)
4 года
8961-82

Трансформаторы напряжения, ЗНОМ-24-69У1
МНПО "Электрозавод" (РОССИЯ г. Москва)
4 года
71793-18

Трансформаторы напряжения, НКФ-110
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
72908-18

Трансформаторы напряжения, НКФ-110-57
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
1 год
73515-18

Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
73512-18

Трансформаторы напряжения, НКФ-500 У1
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
73510-18

Трансформаторы напряжения, НКФ-110-57 У1
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
73057-18

Трансформаторы напряжения, НКФ-220-58 У1
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
74030-19

Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
75071-19

Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
75606-19

Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
76104-19

Трансформаторы напряжения, НКФ 110-57У1 и НКФ 220-58У1
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
77076-19

Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
77918-20

Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
78218-20

Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
78537-20

Трансформаторы напряжения, НТМИ-10-66У3
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
78712-20

Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
78970-20

Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
80014-20

Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
80602-20

Трансформаторы напряжения, ЗНОМ-35-65
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
80601-20

Трансформаторы напряжения, ЗНОМ-35-54
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
81434-21

Трансформаторы напряжения, НКФ-500
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
81619-21

Трансформаторы напряжения, НТМИ-10-66У3
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
81881-21

Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
82593-21

Трансформаторы напряжения, ЗНОМ-35-65 У1
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
83128-21

Трансформаторы напряжения, НТМИ-10-66
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
84424-22

Трансформатор напряжения, НКФ-110-57
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
85873-22

Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
86331-22

Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
87314-22

Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
88465-23

Трансформаторы напряжения, НТМИ-10-66
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
89357-23

Трансформаторы напряжения, НКФ 110-57 У1
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
89932-23

Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
91049-24

Трансформатор напряжения, НКФ 110-57 У1
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года

Очень удобный отчет для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. В основу отчёта положена система из двух графиков (столбчатых диаграмм) распределения поверок, поступающих в ФГИС аршин по дням. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Первый график используется для задания масштабируемого участка, а второй для воспроизведения выбранного участка диаграммы в увеличенном масштабе.

В завершении отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. Таблица обладает функциями поиска и сортировки по любой из колонок.

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы напряжения (НКФ 110-57)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "КЕМЕРОВСКИЙ ЦСМ"
(30063-12)
РСТ
  • модификация НКФ 110-57 У1
  • 12 0 12 0 12 0 12
    ФБУ "АСТРАХАНСКИЙ ЦСМ"
    (RA.RU.311475)
    РСТ
  • НКФ 110-57
  • НКФ 110-57У1
  • мод. НКФ-110-57 У1
  • мод. НКФ-110-57
  • 48 0 48 0 48 0 48
    ФБУ "КОСТРОМСКОЙ ЦСМ"
    (RA.RU.311489)
    РСТ
  • Нет модификации
  • 6 0 6 0 6 0 6
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • нет модификации
  • Без модификации
  • 41 0 41 0 18 0 18
    ФБУ "Тверской ЦСМ"
    (RA.RU.311253)
    РСТ
  • НКФ 110-57
  • 3 0 3 0 3 0 3
    ФБУ «КУЗБАССКИЙ ЦСМ»
    (RA.RU.311469)
    РСТ
  • НКФ 110-57 У1
  • 12 0 12 0 12 0 12

    Стоимость поверки Трансформаторы напряжения (НКФ 110-57)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта трансформатора напряжения типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    отсутствуют.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к трансформаторам напряжения НКФ 110-57

    ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки

    Поверка

    Поверка

    осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

    Основные средства поверки:

    • - делитель высоких напряжений Н 4861/400 (регистрационный номер в Федеральном информационном фонде 34826-07);

    • - прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);

    • - магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.


    Изготовитель

    МНПО «Электрозавод» (изготовлены с 1964 по 1979 гг.)
    Адрес: 107023, г. Москва, ул. Электрозаводская, 21

    Заявитель

    Общество с ограниченной ответственностью «Инженерный центр
    «ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
    ИНН 7733157421
    Адрес: 123007, г. Москва, ул. 1-я Магистральная, д. 17, стр. 5, этаж 3
    Телефон: +7 (495) 620-08-38
    Факс: +7 (495) 620-08-48
    Web-сайт: www.ackye.ru
    E-mail: eaudit@ackye.ru

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
    Адрес: 117418, г. Москва, Нахимовский проспект, д.31
    Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
    Факс: +7 (499) 124-99-96
    Web-cайт: www.rostest.ru

    Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.

    Трансформаторы напряжения состоят из магнитопровода, выполненного из электротехнической стали, первичных и вторичной обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформаторов напряжения в единую конструкцию. Активная часть трансформаторов напряжения находится в изоляционной покрышке, заполненной трансформаторным маслом и установленной на основание.

    Трансформаторы напряжения выпущены в следующих модификациях НКФ 110-57, НКФ 110-57 У1, которые отличаются друг от друга указанием в обозначении климатического исполнения У1.

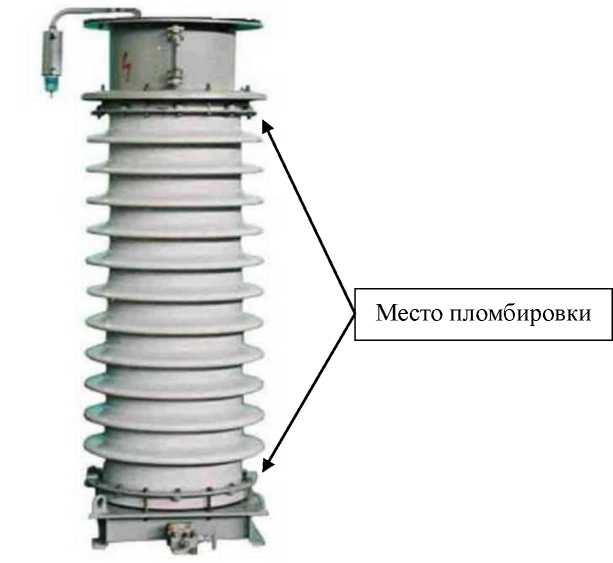

    Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.

    Внешний вид. Трансформаторы напряжения (НКФ 110-57), http://oei-analitika.ru

    Рисунок 1 - Общий вид средства измерений и схема пломбировки от несанкционированного доступа

    Программное обеспечение отсутствует.


    Таблица 3 -

    Наименование

    Обозначение

    Количество

    Трансформатор напряжения

    (заводские номера: 1015777, 1005313, 1015768, 1005302, 1005304, 1015769, 1005315, 1005310, 1010160, 13358, 949572, 994325, 1010388, 1010341, 1010335, 1010404, 1010242, 977621, 977612, 1005422, 1024495, 1018964, 1018981, 1018963, 956442, 958358, 956444, 980499, 980508, 942312, 942310, 942317)

    НКФ 110-57

    32 шт.

    Трансформатор напряжения

    (заводские номера: 1107436, 1125958, 1040943, 1040966, 1041049, 1110256, 1125944, 1119530, 1062163, 1059475, 1062173, 1080721, 1095506, 1095508, 1095532, 1095498, 1095493, 1040944, 1041051, 1040973, 1042441, 1042566, 1042592, 1072551, 1072567, 1072614, 1042389, 1042417, 92267, 1040788, 1040786, 1040761, 1042385, 1042452, 1107544, 1107565, 1125959, 1058716, 1058743, 1054425, 1055321, 1058710, 1058688, 1058749, 1058734, 1058726, 1058709, 1058719, 1058745, 1059302, 1059329, 1059314, 1059341, 1059340, 1062146, 1068404, 1068417, 1068422, 1040932, 1040997, 1040938, 1040961, 1060949, 1040962, 1068537, 1068594, 1041081, 1047271, 1041084, 1107392, 1107398, 1107373, 1484449, 1068307, 1047724, 1054299, 1054311)

    НКФ 110-57 У1

    77 шт.

    Паспорт

    НКФ 110-57

    32 экз.

    Паспорт

    НКФ 110-57 У1

    77 экз.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Номинальное напряжение первичной обмотки Uih<>m, кВ

    110/V3

    Номинальное напряжение вторичной обмотки и2ном, В

    100/^3

    Номинальная частота Гном, Гц

    50

    Класс точности основной вторичной обмотки по ГОСТ 1983

    0,5

    Номинальная мощность основной вторичной обмотки, В^А

    400

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -45 до +40


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
