Принцип действия автотопливозаправщиков АТЗ основан на измерении объема нефтепродукта, залитого до указателя уровня налива, установленного внутри горловины цистерны автотопливозаправщика АТЗ.

Автотопливозаправщик АТЗ состоит из базового автомобильного шасси и монтируемого на нем специализированного оборудования: цистерна с технологическим оборудованием, насос топливный, привод насоса топливного, отсек для технологического и специального оборудования.

Цистерна автотопливозаправщика АТЗ является самонесущей сварной конструкцией, смонтированной на раме шасси, и представляет собой оболочку из листового проката, чемоданообразного поперечного сечения, торцы которой закрыты днищами. Для придания жесткости, и с целью большей безопасности при эксплуатации, имеет поперечные перегородки (волнорезы).

В верхней части цистерны автотопливозаправщика АТЗ приварена горловина закрытая крышкой с прокладкой, закрепленной с помощью болтовых соединений, которые обеспечивают необходимую герметичность.

На крышке горловины цистерны автотопливозаправщика АТЗ смонтированы дыхательный клапан, смотровой люк и патрубок для отвода паров нефтепродуктов.

Цистерна автотопливозаправщика АТЗ оснащена системой контроля предельного уровня её наполнения нефтепродуктами под технологию верхнего и нижнего налива.

К внутренней стенке обечайки горловины приварен указатель уровня налива, указывающей максимально допустимый верхний уровень налива, который предназначен для визуального контроля наполнения цистерны автотопливозаправщика АТЗ нефтепродуктом до номинального объема. К горизонтальной полке указателя уровня налива, заподлицо с краем полки, прикреплена с помощью заклепок накладная алюминиевая пластина. Угольник приварен к горловине и скреплен со стенкой горловины с помощью заклепки из цветного металла. Заклепка проходит через полку угольника и приспособлена для нанесения знака поверки.

лист 2 всего листов 5 В нижней части обечайки цистерны автотопливозаправщика АТЗ смонтированы донные клапана для слива и налива нефтепродуктов.

Автотопливозаправщик АТЗ имеет компоновку транспортного средства повышенной проходимости на базе серийного шасси, с коробкой отбора мощности для привода насоса топливного. На раме шасси также размещается отсек для технологического и специального оборудования. Комплектация АТЗ включает следующие основные элементы: шасси, цистерна, насос топливный для перекачивания нефтепродуктов, фильтр грубой очистки, фильтр тонкой очистки (фильтр-водоотделитель), специальное технологическое оборудование, счетчики жидкости, барабан рукавный с раздаточным рукавом и оснащенным наконечником нижней заправки или раздаточным пистолетом.

Полное обозначение АТЗ:

АТЗ-VV-N-Q-K-B-YYYY-XXXX, где

АТЗ - автотопливозаправщик (топливозаправщик);

VV - номинальная вместимость цистерны, м³;

N - количество изолированных секций цистерны, шт.;

Q - производительность заправки, м³/ч;

К - особенности комплектации:

• •  1 - счетчик отечественного/импортного производства;

• •  2 - счетчик и система дозирования.

Б/Dp - количество барабанов рукавных и диаметр рукава;

YYYY - модель шасси транспортного средства;

XXXX - назначение, в том числе:

tank - автоцистерна;

mil - транспортные средства заправки специального назначения;

avia - автотопливозаправщик (топливозаправщик) аэродромный.

Обозначение изделия как транспортной меры полной вместимости: АТЗ-VV-N.

Общий вид автотопливозаправщиков АТЗ представлен на рисунке 1, схема пломбировки от несанкционированного доступа представлена на рисунке 2.

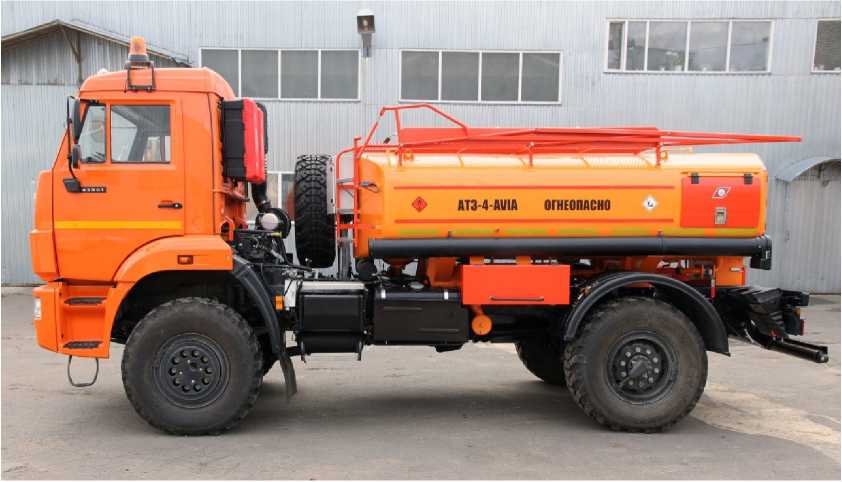

Рисунок 1 - Общий вид автотопливозаправщиков АТЗ

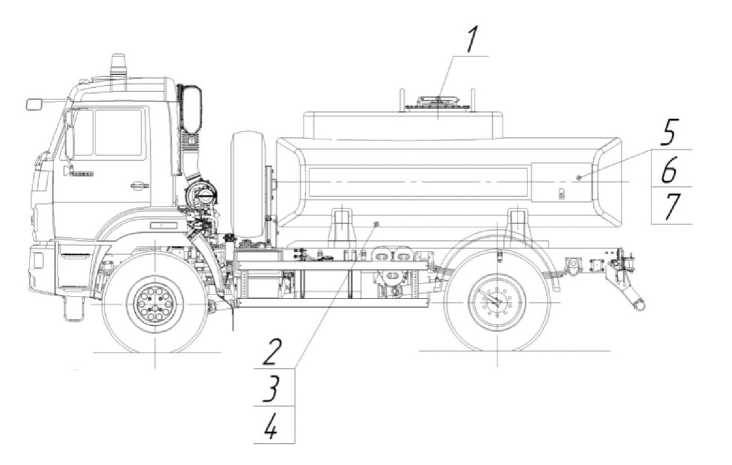

Рисунок 2 - Схема пломбировки от несанкционированного доступа автотопливозаправщиков АТЗ

1 - крышка горловины цистерны; 2- шкаф налива; 3 - фильтр грубой очистки; 4 -патрубок слива цистерны; 5 - отсек технологический; 6 - фильтр тонкой очистки (фильтр-водоотделитель); 7 - счетчик жидкости.

Программное обеспечение отсутствует.

Таблица 3 -

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики
