Номер по Госреестру СИ: 79915-20
79915-20 Трансформаторы тока
(ТГФ-330)
Назначение средства измерений:
Трансформаторы тока ТГФ-330 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам, счетчикам, в том числе в схемах коммерческого учета электроэнергии, устройствам защиты и управления открытых распределительных устройств переменного тока частотой 50 Гц на номинальное напряжение 330 кВ.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на эксплуатационную документацию типографским способом и методом термотрансферной печати на табличку трансформаторов.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам тока ТГФ-330ПНСТ 283-2018 Трансформаторы измерительные. Часть 2. Технические условия на трансформаторы тока
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия
Поверка
Поверка осуществляется по документу ИЦРМ-МП-106-20 «ГСИ. Трансформаторы тока ТГФ-330. Методика поверки», утвержденному ООО «ИЦРМ» 17.07.2020 г.Основные средства поверки:
-
- трансформатор тока измерительный переносной «ТТИП» исполнения ТТИП-5000/5(1) (регистрационный номер в Федеральном информационном фонде 39854-08);
-
- прибор электроизмерительный эталонный многофункциональный «Энергомонитор - 3.1КМ» (регистрационный номер в Федеральном информационном фонде 52854-13);
-
- магазин нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде 34915-07);
-
- анализатор трансформаторов тока CT Analyzer (регистрационный номер в Федеральном информационном фонде 403 16-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых трансформаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Изготовитель
Акционерное общество высоковольтного оборудования «Электроаппарат» (АО ВО «Электроаппарат»)ИНН 7801032688
Адрес: г. Санкт-Петербург, линия 24-я В.О., д. 3-7, литер И, офис 1
Телефон: +7 (812) 677-83-24
Факс: +7 (812) 677-83-32
E-mail: box@ea.spb.ru
Web-сайт: www.elektroapparat.ru
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.
Трансформаторы имеют следующие основные признаки:
-
- по принципу конструкции: опорные;
-
- по числу ступеней трансформации: одноступенчатые;
-
- по виду изоляции: газонаполненные;
-
- по числу вторичных обмоток: с несколькими вторичными обмотками;
-
- по назначению вторичных обмоток: для измерений, для защиты. Основными составными частями трансформатора являются:
-
- металлический корпус с мембраной;
-
- полимерная покрышка;
-
- блок вторичных обмоток в экране;
-
- основание, в котором имеются сигнализатор давления на обратном клапане, обратный клапан для заполнения газом и коробка выводов вторичных обмоток.
Зажимы выводов вторичных обмоток закрыты крышкой, которая опломбирована. Общий вид трансформаторов представлен на рисунке 1. Место пломбирования от несанкционированного доступа к обмотке для учета электроэнергии представлено на рисунке 2.

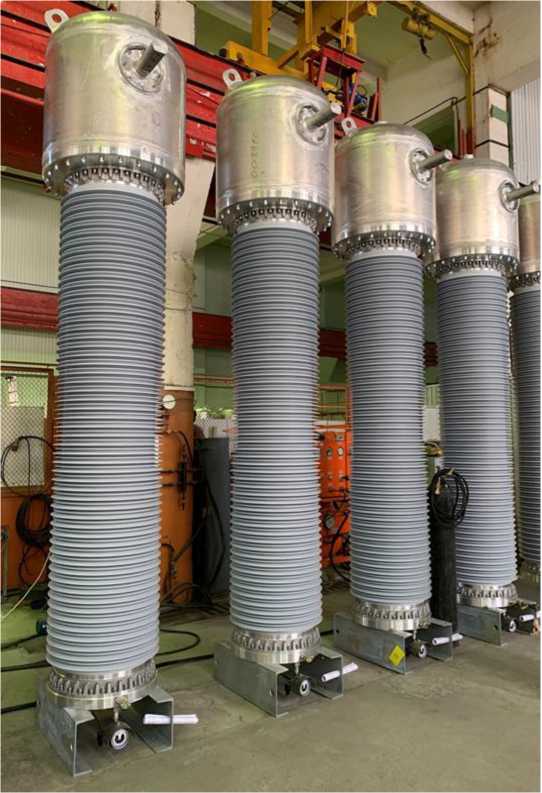

Рисунок 1 - Общий вид трансформаторов
Место
пломбирования

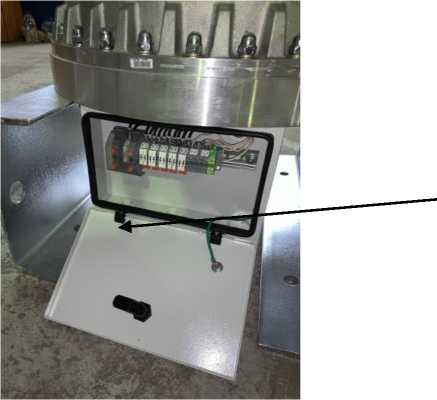

Рисунок 2 - Схема пломбирования вторичных выводов вторичных обмоток
Программное обеспечение отсутствует.
Таблица 3 - Комплектность трансформаторов
Наименование |
Обозначение |
Количество |
Трансформатор тока ТГФ-330 с зав. №№ 383, 384, 385, 386, 387, 388, 389, 390 |
- |
8 шт. |
Комплект ЗИП одиночный |
- |
8 шт. |
Комплект ЗИП групповой |
- |
1 шт. |
Паспорт |
ДУБК.671214.002-01 ПС |
8 экз. |
Продолжение таблицы 3
Наименование |
Обозначение |
Количество |
Руководство по эксплуатации (на партию трансформаторов, поставляемых в один адрес) |
ДУКБ.671214.002 РЭ |
1 экз. |
Элегаз для первоначальной заправки (количество на один трансформатор) |
- |
43 кг |
Методика поверки |
ИЦРМ-МП-106-20 |
1 экз. |
Таблица 1 - Метрологические характеристики трансформаторов
Характеристика |
Значение для зав. № | |
383, 384, 385, 386 |
387, 388, 389, 390 | |
Номинальное напряжение ином, кВ |
330 | |
Наибольшее рабочее напряжение ин.р., кВ |
363 | |
Номинальный первичный ток 11ном, А |
3000 | |
Номинальный вторичный ток 12ном, А |
1 | |
Номинальная частота, Гц |
50 | |
Количество вторичных обмоток: | ||
- для учета |
1 | |
- для измерений |
1 | |
- для защиты |
4 | |
Класс точности вторичных обмоток: | ||
- для учета по ГОСТ 7746-2015 |
0,2S | |
- для измерений по ГОСТ 7746-2015 |
0,2 | |
- для защиты по ПНСТ 283-2018 |
10PR | |
Номинальная вторичная нагрузка обмоток для учета и измерений с cos ф2 = 0,8, ВА |
5 |
10 |
Номинальная вторичная нагрузка обмоток для защиты |
до | |
с cos ф2 = 0,8, ВА | ||
Номинальная предельная кратность вторичных обмоток для | ||
защиты, не менее | ||
Номинальный коэффициент безопасности вторичных обмоток для измерений, не более |
5 | |
Коэффициент остаточной магнитной индукции Kr , %, не более |
10 | |
Постоянная времени замкнутого вторичного контура TS, с |
0,3 |
Таблица 2 - Основные технические характеристики трансформаторов
Характеристика |
Значение |
Климатическое исполнение и категория размещения по ГОСТ 15150 -69 |
У1 |
Габаритные размеры (диаметрхвысота), мм, не более |
1618x4840 |
Масса, кг |
1000 |
Средняя наработка на отказ, ч |
400000 |
Срок службы, лет |
40 |
