Номер по Госреестру СИ: 79927-20
79927-20 Системы магнитной дефектоскопии с переменным намагничиванием модернизированные
(СМДПН)
Назначение средства измерений:
Системы магнитной дефектоскопии с переменным намагничиванием модернизированные СМДПН (далее по тексту - Системы) предназначены для измерений толщины стенки трубопровода, изготовленного из углеродистой или низколегированной стали, в местах наличия коррозионного или эрозионного износа, а также для выявления сквозных дефектов.
Внешний вид.
Системы магнитной дефектоскопии с переменным намагничиванием модернизированные
Рисунок № 1
Внешний вид.
Системы магнитной дефектоскопии с переменным намагничиванием модернизированные
Рисунок № 2
Внешний вид.
Системы магнитной дефектоскопии с переменным намагничиванием модернизированные
Рисунок № 3
Внешний вид.
Системы магнитной дефектоскопии с переменным намагничиванием модернизированные
Рисунок № 4
Программное обеспечение
Программный комплекс «СМДПН» выполняет функции управления, настройки, сбора и обработки данных и визуализации результатов измерений. В состав программного комплекса «СМДПН» входит метрологически значимое программное обеспечение (ПО) - программа «Magnetic Inspector».
Конструкция Систем исключает возможность несанкционированного влияния на метрологически значимое ПО и измерительную информацию.
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты метрологически значимого ПО соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Magnetic Inspector |
Номер версии (идентификационный номер) ПО |
2.5.2483 и выше |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам магнитной дефектоскопии с переменным намагничиванием модернизированным СМДПН
ИТЦЯ.401 180.005 ТУ. Система магнитной дефектоскопии с переменным намагничиванием модернизированная СМДПН. Технические условия
Поверка
Поверкаосуществляется по документу МП 203-15-2020 «ГСИ. Системы магнитной дефектоскопии с переменным намагничиванием модернизированные СМДПН. Методика поверки», утвержденному ФГУП «ВНИИМС» 11.02.2020 г.
Основное средство поверки:
- Меры моделей дефектов П^Ю-1 (Рег. № 79177-20).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Акционерное общество «Диаконт» (АО «Диаконт»)ИНН 7819013502
Юридический адрес: 198517, Санкт-Петербург, г. Петергоф, Ропшинское шоссе, д. 4 Адрес: 195274, Санкт-Петербург, ул. Учительская, д. 2
Телефон: 8 (812) 334-00-81, 592-62-35, факс: 8 (812) 592-62-65 E-mail: diakont@diakont.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»ФГУП «ВНИИМС»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: 8 (495) 437-55-77, факс: 8 (495) 437-56-66
Web- сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия систем основан на магнитном методе дефектоскопии.
Суть метода заключается в измерении характеристик магнитного поля, создаваемого пропусканием через трубопровод переменного электрического тока различной частоты. Измеренное значение толщины стенки в точках поверхности трубы определяется как функция соотношения значений амплитуд различной частоты переменного магнитного поля.
Система состоит из модуля магнитной дефектоскопии ММД-24 (далее по тексту -ММД-24) с датчиками индукционными ДИ-ММД (далее по тексту - ДИ-ММД), блока генератора тока БГТ-М (далее по тексту - БГТ-М) и блока настройки выходного импеданса БНВИ-ММК-24 (далее по тексту - БНВИ-ММК-24).
Конструкция системы обеспечивает постоянный рабочий зазор между поверхностью трубы и ДИ-ММД, что позволяет проводить контроль трубопровода с внутренними отложениями на стенках, а также при отсутствии в трубопроводе жидкости -при частичном или полном его заполнении жидкостью.
Система может эксплуатироваться в составе телеуправляемого диагностического комплекса ТДК ИТЦЯ.463432.040 (далее по тексту - ТДК) / ТДК-400-М-Л ИТЦЯ.463432.146 (далее по тексту - ТДК-М-Л) или их исполнений / модификаций.
Наблюдение за результатами измерений осуществляется в программном комплексе «СМДПН».
Общий вид ММД-24 с ДИ-ММД при его установке на взрывобезопасное средство доставки представлен на рисунке 1. Общий вид БНВИ-ММК-24 представлен на рисунке 2, общий вид БГТ-М представлен на рисунке 3.

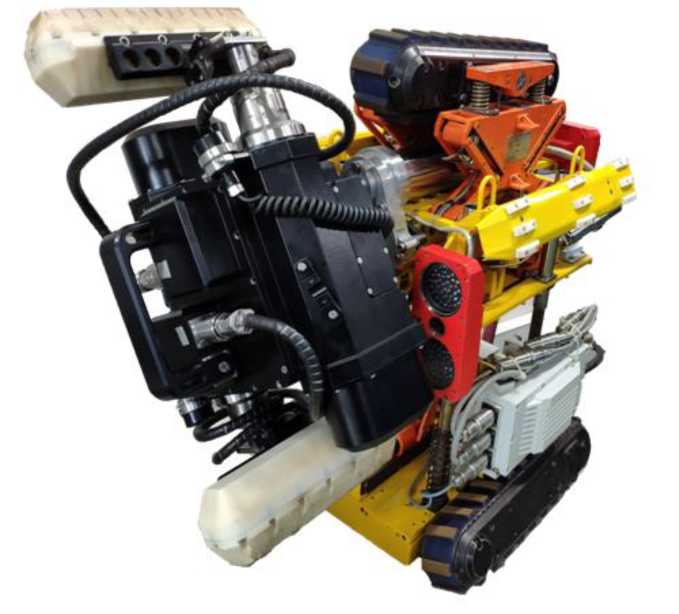

Рисунок 1 - Общий вид ММД-24 с ДИ-ММД при его установке на взрывобезопасное средство доставки

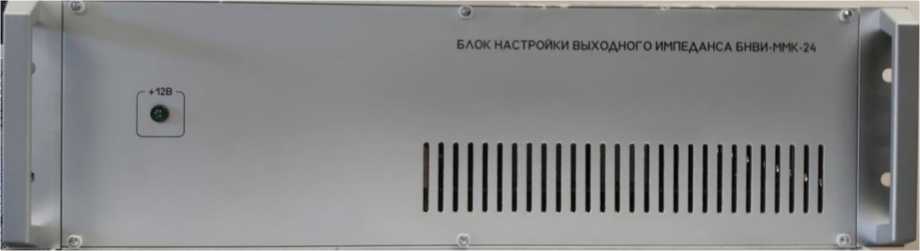

Рисунок 2 - Общий вид БНВИ-ММК-24

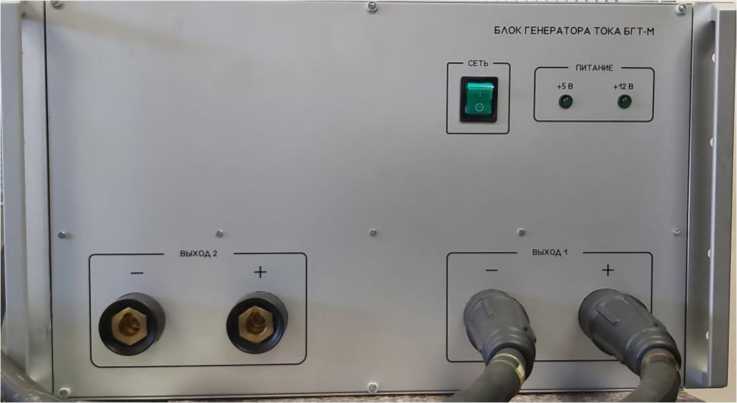

Рисунок 3 - Общий вид БГТ-М
Схема пломбировки ММД-24 от несанкционированного доступа представлена на
рисунке 4.

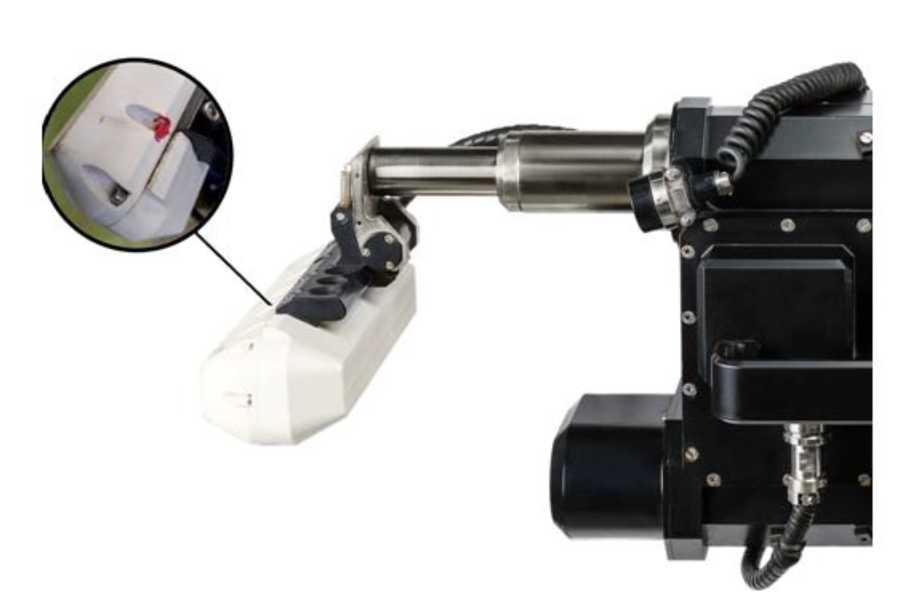

Рисунок 4 - Схема пломбировки ММД-24 от несанкционированного доступа
Таблица 4 - Комплектность
Наименование |
Обозначение |
Количество |
Модуль магнитной дефектоскопии ММД -24 |
ИТЦЯ.401161.108 |
1 шт. |
Блок генератора тока БГТ -М |
ИТЦЯ.468171.019 |
1 шт. |
Взрывобезопасное средство доставки ВСД-М-Л / ВСД-М-Л-1 / ВСД-М-Л-2 / ВСД-М-Л-3 |
ИТЦЯ.463169.022 -ХХ1) |
12) шт. |
Взрывобезопасное средство доставки ВСД |
ИТЦЯ.463169.004 |
12) шт. |
Блок настройки выходного импеданса БНВИ-ММК-24 |
ИТЦЯ.468171.016 |
1 шт. |
Комплект кабелей |
ИТЦЯ.401919.003 |
1 компл. |
Комплект монтажных частей |
ИТЦЯ.401911.034 |
1 компл. |
Комплект запасных частей |
ИТЦЯ.401913.001 |
1 компл. |
Программный комплекс «СМДПН» |
ИТЦЯ.40228-ХХ1) |
1 компл. |
Руководство по эксплуатации |
ИТЦЯ.401180.005 РЭ |
1 экз. |
Паспорт |
ИТЦЯ.401180.005 ПС |
1 экз. |
Инструкция по проведению внутритрубной диагностики ВТД трубопроводов тепловых сетей |
ИТЦЯ.401180.005 И1 |
1 экз. |
Методика поверки |
МП 203-15-2020 |
1 экз. |
1 ХХ - в соответствии с ИТЦЯ.401180.005 ПС 2) количество определяется договором поставки |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений толщины стенки трубопровода в зоне расположения дефектов типа «плоскодонное сверление» диаметром не менее 30 мм, мм: - при толщине стенки трубопровода от 6 до 10 мм включ. |
от 0,2<Н до 0,8<Н |
- при толщине стенки трубопровода св. 10 до 14 мм. |
от 0,2<Н до 0,7<Н |
Пределы допускаемой абсолютной погрешности измерений толщины стенки трубопровода в зоне расположения дефектов типа «плоскодонное сверление» диаметром не менее 30 мм, мм: - при толщине стенки трубопровода от 6 до 10 мм включ. - в диапазоне от 0,2^Н до 0,3 •Н включ. |
± 0,2 •th |
- в диапазоне св. 0,3^Н до 0,8^Н. |
± 0,1 •th |
- при толщине стенки трубопровода св. 10 до 14 мм: - в диапазоне от 0,2^Н до 0,3 •Н включ. |
± 0,15-th |
- в диапазоне св. 0,3^Н до 0,7-Н. |
± 0,1-th |
Минимальный диаметр (порог чувствительности) выявляемого дефекта типа «сквозное сверление», мм, не менее: - при толщине стенки трубопровода 6 мм |
4 |
- при толщине стенки трубопровода 10 мм |
6 |
- при толщине стенки трубопровода 14 мм |
8 |
Минимальный диаметр (порог чувствительности) выявляемого дефекта типа «плоскодонное сверление», мм, не менее: - при толщине стенки трубопровода в зоне расположения дефекта 0,8• H мм |
30 |
- при толщине стенки трубопровода в зоне расположения дефекта 0,5 • H мм |
20 |
- при толщине стенки трубопровода в зоне расположения дефекта 0,2•Н мм |
10 |
Примечание - В таблице приняты следующие сокращения: H - номинальная толщина стенки трубопровода, мм; th - измеренное значение толщины стенки трубопровода в зоне локального утонения, мм. |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Рабочий зазор, мм |
15 ± 1 |
Параметры электрического питания: - напряжение, В |
от 187 до 242 |
- частота, Гц |
от 49 до 51 |
Масса ММД-24, кг, не более |
28 |
Габаритные размеры модуля ММД-24, мм, не более: - длина в рабочем положении |
1420 |
- высота |
290 |
- ширина |
330 |
Условия эксплуатации: - диапазон рабочей температуры окружающей среды, °С: - для ММД-24 и комплекта кабелей |
от +5 до +45 |
- для остального оборудования |
от +15 до +35 |
