Сведения о средстве измерений: 80004-20 pH-метры/иономеры

Номер по Госреестру СИ: 80004-20
80004-20 pH-метры/иономеры
(ПИОН-5)

Назначение средства измерений:
pH-метры/иономеры ПИОН-5 (далее - pH-метры) предназначены для измерений рН, pX, окислительно-восстановительного потенциала (далее - ОВП) и температуры жидкости.

сертификация программного обеспечения
Внешний вид. pH-метры/иономеры , http://oei-analitika.ru рисунок № 1
Внешний вид.
pH-метры/иономеры
Рисунок № 1

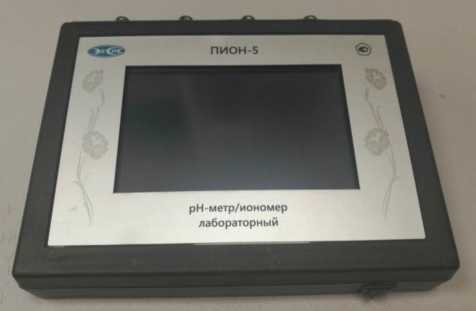

Внешний вид. pH-метры/иономеры , http://oei-analitika.ru рисунок № 2
Внешний вид.
pH-метры/иономеры
Рисунок № 2

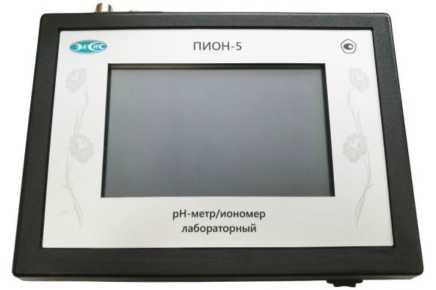

Внешний вид. pH-метры/иономеры , http://oei-analitika.ru рисунок № 3
Внешний вид.
pH-метры/иономеры
Рисунок № 3
Внешний вид. pH-метры/иономеры , http://oei-analitika.ru рисунок № 4
Внешний вид.
pH-метры/иономеры
Рисунок № 4

Общие сведения

Дата публикации - 26.12.2020
Срок свидетельства - 07.12.2025
Номер записи - 179242
ID в реестре СИ - 1384368
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Акционерное общество "Экологические сенсоры и системы" ("ЭКСИС") (АО "ЭКСИС")
Страна - РОССИЯ
Населенный пункт - г. Москва, г. Зеленоград
Уведомление о начале осуществления предпринимательской деятельности - Да

Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.

Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.

В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.

Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№265 от 2016.03.14 О внесении изменений в Программу национальной стандартизации на 2016 год, утвержденную приказом Федерального агентства по техническому регулированию и метрологии от 18 января 2016 г. № 18

№1861 от 2016.12.02 О внесении изменений в Программу национальной стандартизации на 2016 год, утвержденную приказом Федерального агентства по техническому регулированию и метрологии от 18 января 2016 г. № 18

№118 от 2023.01.25 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Нанотехнологии" (ТК 441)

№2852 от 2017.12.18 О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 27 октября 2016 г. № 1634 "Об утверждении Программы национальной стандартизации на 2017 год"

№2011 от 2020.12.07 об утверждении типа среств измерений

№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.

№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.

№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.

№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.

№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.

№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.

№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.

№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.

№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.

№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.

№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.

№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.

№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.

№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.

№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.

№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.

№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.

№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.

№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.

№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.

№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.

№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.

№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.

№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.

№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.

№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.

№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.

№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.

№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.

№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.

№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.

№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.

№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.

№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.

№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.

№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.

Наличие аналогов СИ: pH-метры/иономеры (ПИОН-5)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Экологические сенсоры и системы" ("ЭКСИС") (АО "ЭКСИС")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
67998-17
06.07.2027
Измерители-регуляторы, ИРТ-4
Акционерное общество "Экологические сенсоры и системы" ("ЭКСИС") (АО "ЭКСИС") (РОССИЯ г. Москва, г. Зеленоград)
ОТ
МП
2 года
35808-07
28.08.2027
Измерители температуры портативные, ИТ-17
Акционерное общество "Экологические сенсоры и системы" ("ЭКСИС") (АО "ЭКСИС") (РОССИЯ г. Москва, г. Зеленоград)
ОТ
МП
1 год
80004-20
07.12.2025
pH-метры/иономеры , ПИОН-5
Акционерное общество "Экологические сенсоры и системы" ("ЭКСИС") (АО "ЭКСИС") (РОССИЯ г. Москва, г. Зеленоград)
ОТ
МП
1 год
84997-22
30.03.2027
Измерители качества воздуха, ИКВ-8
Акционерное общество "Экологические сенсоры и системы" ("ЭКСИС") (АО "ЭКСИС") (РОССИЯ г. Москва, г. Зеленоград)
ОТ
МП
1 год
86393-22
10.08.2027
Газоанализаторы многокомпонентные, МАГ-6
Акционерное общество "Экологические сенсоры и системы" ("ЭКСИС") (АО "ЭКСИС") (РОССИЯ г. Москва, г. Зеленоград)
ОТ
МП
1 год

Отчет "V_21. Поверка по организации в динамике по месяцам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по месяцам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по месяцам, конкретной организации или группы организаций.

Для справки в шапке отчета приводится усредненная статистика по запросу:

  • максимальное количество поверок за день
  • среднее количество поверок в месяц и год
  • количество месяцев (в выбранном временном интервале)
  • количество годов (в выбранном временном интервале)
  • общее количество поверок за выбранный период

Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.

Стоимость 200 руб. или по подписке

Кто поверяет pH-метры/иономеры (ПИОН-5)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки pH-метры/иономеры (ПИОН-5)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

pH-метры имеют встроенное программное обеспечение, разработанное для решения задач управления, считывания, сохранения результатов измерения и калибровочных характеристик и автономное программное обеспечение EVL.exe, для осуществления сбора, обработки, хранения и представления измерительной информации.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений: соответствует уровню «средний» по Р 50.2.077-2014.

Влияние программного обеспечения на метрологические характеристики pH-метров учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО.

Идентификационные данные (признаки)

Значение

Встроенное

Автономное

Идентификационное наименование ПО

-

EVL.exe

Номер версии (идентификационный номер) ПО, не ниже

1.0

2.17


Знак утверждения типа

Знак утверждения типа

наносится на корпус pH-метра в виде клеевой этикетки и на титульном листе руководств по эксплуатации типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к pH-метрам/иономерам ПИОН-5

ГОСТ 8.120-2014 ГСИ. Государственная пов ерочная схема для средств измерений pH

Приказ Росстандарта от 29.11.2019 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений электрохимическими методами ионного состава водных растворов (средств измерений рХ)»

Приказ Минприроды России от 7 декабря 2012 г. № 425 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений»

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ТУ 4215-013-70203816-2019 pH-метры/иономеры ПИОН-5. Технические условия

Поверка

Поверка

осуществляется по документу МП 4215-021-06002323-19 «ГСИ. pH-метры/иономеры ПИОН-5. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 26.03.2020 г.

Основные средства поверки:

Стандарт-титры для приготовления буферных растворов - рабочие эталоны 2 -го разряда СТ-pH (рег. № 45142-10) согласно ГОСТ 8.120-2014;

Стандарт-титры СТ-ОВП-01 (рег. № 61364-15);

Рабочий эталон 3-го разряда единицы температуры согласно ГОСТ 8.558-2009;

Рабочие эталоны активности ионов фтора (рег. №   43473-09),

хлора (рег. № 43476-09), йода (рег. № 49025-12), брома (рег. № 49026-12), нитратов (рег. № 49027-12), натрия (рег. № 4347 1 -09), калия (рег. № 43472-09) согласно приказу №2840.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке, в паспорт (формуляр) СИ, или на pH-метр, как указано на рисунке 4.


Изготовитель

Акционерное общество «Экологические сенсоры и системы» («ЭКСИС»)
(АО «ЭКСИС»)
ИНН 7735125545
Адрес: 124460, г. Москва, г. Зеленоград, пр-д 4922-й, д. 4, стр. 2, пом. I, ком.25г.
Телефон: +7 (495) 506 40 21, +7 (495) 506 58 35
E-mail: eksis@eksis.ru
Web-сайт: www.eksis.ru
Акционерное общество «Практик-НЦ» (АО «Практик-НЦ»)
ИНН 7735005907
Адрес: 124460, город Москва, город Зеленоград, проезд 4922-й, дом 4, строение 2, пом I, ком.25
Телефон: +7 (495) 506 40 21, +7 (495) 506 58 35
E-mail: pnc@pnc.ru
Web-сайт: www.pnc.ru

Заявитель

Акционерное общество «Экологические сенсоры и системы» («ЭКСИС») (АО «ЭКСИС»)
ИНН 7735125545
Адрес: 124460, город Москва, город Зеленоград, проезд 4922-й, дом 4, строение 2, пом I, ком.25г.
Телефон: +7 (495) 506 40 21, +7 (495) 506 58 35
E-mail: eksis@eksis.ru
Web-сайт: www.eksis.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru

Принцип действия канала измерений температуры основан на преобразовании электрического сигнала, пропорционального температуре жидкости, поступающего в электронный блок от первичного преобразователя.

Принцип действия канала измерения pH, рХ и ОВП основан на потенциометрическом методе.

Конструктивно pH-метры состоят из вторичного прибора (измерительного блока) и первичных измерительных преобразователей (измерительного электрода, электрода сравнения и термодатчика).

pH-метры модификации ПИОН-5 П изготавливаются в пластмассовом корпусе в портативном варианте. На лицевой панели блока расположен монохромный OLED дисплей. На задней панели располагается батарейный отсек, на верхней панели расположены разъемы для подключения измерительных электродов, на боковой панели расположен разъём интерфейса USB.

pH-метры модификаций ПИОН-5/Х и ПИОН-5 Эксперт изготавливаются в пластмассовом корпусе в настольном варианте. На лицевой панели pH-метра расположен жидкокристаллический дисплей с сенсорным управлением и кнопка включения. На задней панели располагаются разъемы для подключения измерительных электродов, на боковой панели расположены разъём интерфейса USB и разъем подключения питания.

Измерительный блок считывает информацию из измерительного электрода и датчика температуры - напряжение и температуру - обрабатывает её и индицирует их на дисплее лицевой панели. Интервал опроса измерительных преобразователей составляет около одной секунды.

Модификации pH-метров различаются габаритными размерами, количеством входных измерительных каналов и метрологическими характеристиками.

Общий вид pH-метров, схема пломбировки от несанкционированного доступа и место нанесения знака поверки приведены на рисунках 1 - 4.

Внешний вид. pH-метры/иономеры  (ПИОН-5), http://oei-analitika.ru

Рисунок 1 - Общий вид pH-метра модификации ПИОН-5 П

Внешний вид. pH-метры/иономеры  (ПИОН-5), http://oei-analitika.ru

Рисунок 2 - Общий вид pH-метра модификации

ПИОН-5/Х

Внешний вид. pH-метры/иономеры  (ПИОН-5), http://oei-analitika.ru

Рисунок 3 - Общий вид pH-метра модификации ПИОН-5 Эксперт

Место нанесения пломбы

Внешний вид. pH-метры/иономеры  (ПИОН-5), http://oei-analitika.ru

Место нанесения знака поверки

Рисунок 4 - Схема пломбировки от несанкционированного доступа и место нанесения знака поверки


Т аблица 4 - Комплектность pH-метра

Наименование

Обозначение

Количество

Измерительный блок

-

1 шт.

Электрод

-

1 шт.*

Термодатчик

-

1 шт.

Устройство зарядки

-

1 шт.

Штатив для электродов

-

1 шт.*

Методика поверки

МП 4215-021-06002323-19

1 экз.

Руководство по эксплуатации

-

1 экз.

Паспорт

-

1 экз.

* Поставляется по заказу


Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

ПИОН-5 П

ПИОН-5/Х

ПИОН-5 Эксперт

Диапазон измерений температуры, °С

от 5 до 95

Пределы   допускаемой   абсолютной

погрешности измерений температуры, °С

±0,5

Диапазон измерений pH

от 0 до 14

Пределы    допускаемой    основной

абсолютной погрешности измерений pH

±0,05

±0,02

Диапазон измерений ОВП, мВ

от -2000 до +2000

Пределы    допускаемой    основной

абсолютной погрешности измерений ОВП, мВ

±10

±6

Диапазон измерений pX

от 1 до 7

Пределы    допускаемой    основной

абсолютной погрешности измерений pX

±0,05

±0,02

Диапазон работы термокомпенсации измерительного преобразователя при измерении pX/pH, °С

от 5 до 50

Пределы допускаемой дополнительной абсолютной погрешности измерений pH вызванной изменением температуры анализируемой среды от нормальных условий, на каждые 10 °С

±0,05

Пределы допускаемой дополнительной абсолютной погрешности измерений ОВП     вызванной     изменением

температуры анализируемой среды от нормальных                  условий,

на каждые 10 °С, мВ

±5

Пределы допускаемой дополнительной абсолютной погрешности измерений pX вызванной изменением температуры анализируемой среды от нормальных условий, на каждые 10 °С

±0,01

Количество входных измерительных каналов

1

от 1 до 4

1

Нормальные значения температуры анализируемой среды, °С

от 15 до 25

Примечание:

pX занормировано для Na+, K+, NO3 , Cl , NHZ, Ca2+, Ag+, Cu2+, Pb2+, Cd2+, F , Br , I , Ba2+, Mg2+

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры, мм, не более:

ПИОН-5 П

- длина

160

- ширина

75

- высота

35

ПИОН-5 /Х

- длина

190

- ширина

150

- высота

60

ПИОН-5 Эксперт

- длина

190

- ширина

150

- высота

60

Масса, кг, не более:

ПИОН-5 П

0,3

ПИОН-5 /Х

0,6

ПИОН-5 Эксперт

0,6

Характеристики источника питания:

ПИОН-5 П

- частота, Гц

- потребляемая мощность, не более, Вт

4

- от встроенных элементов питания, В ПИОН-5 /Х, ПИОН-5 Эксперт

от 3,6 до 4,2

- частота, Гц

50 ± 1

- потребляемая мощность, не более, Вт

15

- от сети переменного тока, В

220 ± 22

Условия эксплуатации:

- температура окружающей среды, °С

от +5 до +50

- относительная влажность воздуха, не более, %

80

- атмосферное давление, кПа

от 86 до 106

Средняя наработка на отказ, ч

15000

Средний срок службы приборов, лет, не менее

5


Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
