Номер по Госреестру СИ: 79761-20
79761-20 Дальномеры лазерные
(CONDTROL Vector)
Назначение средства измерений:
Дальномеры лазерные CONDTROL Vector предназначены для бесконтактных измерений длины (расстояния).
Внешний вид.
Дальномеры лазерные
Рисунок № 1
Внешний вид.
Дальномеры лазерные
Рисунок № 2
Внешний вид.
Дальномеры лазерные
Рисунок № 3
Программное обеспечение
Программное обеспечение (ПО) дальномеров реализует функции расчета расстояния и отображения информации об измерениях.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. ПО неизменяемое и несчитываемое.
Уровень защиты программного обеспечения «высокий» в соответствии с
Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | ||
Vector 60 |
Vector 80 |
Vector 100 | |
Идентификационное наименование ПО |
не доступно | ||
Номер версии (идентификационный номер) ПО |
не доступно | ||
Цифровой идентификатор ПО |
— |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дальномерам лазерным CONDTROL VectorПриказ Росстандарта от 29.12.2018 № 2831 Об утверждении Государственной поверочной схемы для координатно-временных измерений
Техническая документация фирмы -изготовителя MAGUCHI CO., LIMITED
Поверка
Поверкаосуществляется по документу РТ-МП-7289-445-2020«ГСИ. Дальномеры лазерные CONDTROL Vector. Методика поверки», утверждённому ФБУ «Ростест-Москва» 30 июля 2020 г.
Основные средства поверки:
-
- тахеометр электронный ТС 2002, рабочий эталон 1 разряда по Приказу Росстандарта № 2831
от 29.12.2018
-
- штангенциркуль диапазон измерений от 0 до 200 мм, погрешность ±0,03 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки (оттиск поверительного клейма) наносится на свидетельство о поверке.
Изготовитель
MAGUCHI CO., LIMITED, КНР
Адрес: Unit A1, 6/F, One Capital Place, 18 Luard Road, Wan Chai, Hong Kong, China
Телефон: +85221897390
Факс: +85221258827
E-mail: sales@maguchi-lasers.com.hk
Web-сайт: maguchi-lasers.com.hk
Заявитель
Общество с ограниченной ответственностью «Управляющая Компания Кондтроль»(ООО «УК Кондтроль»)
ИНН 7447199702
Адрес: 454084 г. Челябинск, ул. Каслинская, 99-а
Телефон: +7 (351) 211-02-00
E-mail: info@condtrol.com
Web-сайт: condtrol.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)117418, г. Москва, Нахимовский проспект д.31
Телефон: +7(495)544-00-00, +7(499)129-19-11
Факс: +7(499)124-99-96
E-mail: info@rostest.ru
Принцип действия дальномеров лазерных CONDTROL Vector основан на фазовом методе измерений расстояний, основанном на регистрации и сравнении фаз лазерного излучения, выходящего из излучателя дальномера и входящего в приёмное устройство дальномера после его диффузного отражения от объекта измерений.
Конструктивно дальномеры лазерные CONDTROL Vector выполнены единым блоком, в котором размещены оптические и электронные компоненты. Управление дальномерами осуществляется с помощью встроенной панели, объединяющей дисплей и кнопочную панель управления. Результаты измерений выводятся на дисплее, регистрируются во внутренней памяти.
Начальными точками отсчёта дальномеров могут быть: задний торец корпуса, передний торец корпуса, центр резьбовой втулки при измерении со штатива, откидная пятка.
Дальномеры лазерные CONDTROL Vector изготавливаются в следующих модификациях: Vector 60, Vector 80, Vector 100, которые отличаются диапазоном измерений, внешним видом и количеством функций.
Общий вид дальномеров представлен на рисунке 1.
а) Vector 60
б) Vector 80
Vector 100
FUNC
в) Vector 100

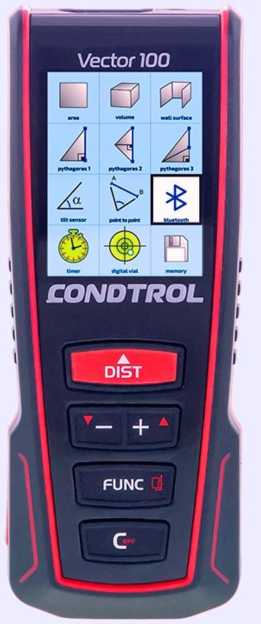

Рисунок 1 - Общий вид средства измерений
Пломбирование дальномеров лазерных CONDTROL Vector не предусмотрено.
Таблица 4 -
Наименование |
Обозначение |
Количество |
Дальномер лазерный CONDTROL Vector |
Vector 60 Vector 80 Vector 100 |
1 шт., модификация в соответствии с заказом |
Элементы электропитания |
1 компл. | |
Чехол |
1 шт.(по заказу) | |
Мишень (пластина светоотражающая) |
1 шт. (по заказу) | |
Очки для улучшения видимости лазерного луча |
1 шт. (по заказу) | |
Наручный ремешок для переноски |
1 шт. (по заказу) | |
Штатив |
1 шт. (по заказу) | |
Оптический визир |
1 шт. (по заказу) | |
Руководство по эксплуатации |
1 экз. | |
Методика поверки |
РТ-МП-7289-445-2020 |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | ||
Vector 60 |
Vector 80 |
Vector 100 | |
Диапазон измерений длины (расстояния), м |
от 0,05 до 60 |
от 0,05 до 80 |
от 0,05 до 100 |
Дискретность измерений, мм |
1 | ||
Пределы допускаемой абсолютной погрешности измерений длины (расстояния) в диапазоне 0,05 до 5 м включ., мм |
±1,5+0,5-10-3<D | ||
Пределы допускаемой абсолютной погрешности измерений длины (расстояния) в диапазоне свыше 5 м, мм |
±1,5+0,06-10-3-D | ||
Пределы допускаемой абсолютной погрешности измерений длины (расстояния) в диапазоне 0,05 до 25 м включ., мм |
±1,5+0,1 -10-3<D |
±1,5+0,02-10-3-D | |
Пределы допускаемой абсолютной погрешности измерений длины (расстояния) в диапазоне свыше 25 м, мм |
±1,5+0,03-10-3<D |
±1,5+0,1-10-3<D | |
Где D* - измеренное расстояние, мм |
Таблица 3 -Основные технические характеристики
Наименование характеристики |
Значение | ||
Vector 60 |
Vector 80 |
Vector 100 | |
Класс лазера по ГОСТ 31581-2012 |
2 | ||
Источник электропитания |
1элемент АКБ 3,7V | ||
Условия эксплуатации | |||
- температура окружающей среды, °С |
от -10 до +50 | ||
- относительная влажность % |
от 20 до 80 | ||
Температура хранения, °С |
от -10 до + 50 | ||
Габаритные размеры, мм, не более |
119x46x28 | ||
Масса, г, не более |
110 |
