Номер по Госреестру СИ: 79655-20
79655-20 Трансформаторы тока
(TG 145)
Назначение средства измерений:
Трансформаторы тока TG 145 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, в том числе в схемах коммерческого учета электроэнергии, устройствам защиты, автоматики, сигнализации и управления в установках переменного тока напряжением 110 кВ с частотой 50 Гц.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам тока TG 145 ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
Поверка
Поверкаосуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
-
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
-
- прибор электроизмерительный эталонный многофункциональный «Энергомонитор - 3.1КМ» (регистрационный номер в Федеральном информационном фонде 52854-13);
-
- магазин нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Изготовитель
Закрытое акционерное общество «АББ УЭТМ» (ЗАО «АББ УЭТМ») (изготовлены в 2004 г.)ИНН 6663049266
Адрес: 620066, Свердловская обл., г. Екатеринбург, ул. Бархотская, д. 1
Телефон (факс): +7 (343) 35-11-35
Web-сайт: www.abb.ru
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия трансформаторов основан на явлении электромагнитной индукции. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки электродвижущую силу (далее по тексту - ЭДС). Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.
Трансформаторы выполнены в виде опорной конструкции и состоят из металлического основания с коробкой вторичных соединений, фарфоровой или полимерной покрышки и головной части, в которой расположена магнитная система, закрепленная на основании при помощи опоры. Высоковольтная изоляция внутри обеспечивается элегазом. Первичная обмотка трансформаторов состоит из внутренних и внешних шин, расположенных в головной части. Изменение коэффициента трансформации возможно при помощи выполнением ответвлений на вторичных обмотках. Вторичные обмотки трансформаторов намотаны на ленточные тороидальные магнитопроводы и заключены в экран. Выводы вторичных обмоток присоединены к клеммному ряду с возможностью защиты клемм от несанкционированного доступа. Клеммный ряд расположен в коробке вторичных соединений, которая закрыта крышкой с табличкой технических данных.
Трансформаторы снабжены сигнализатором плотности газа (денсиметром), градуированным в единицах давления. Денсиметр имеет две сигнальные цепи с контактами, которые срабатывают при снижении плотности газа в случае утечки. В головной части трансформаторов расположено устройство сброса давления, которое срабатывает при скачкообразном повышении давления газа в случае внутренних дуговых перекрытий.
Клемма заземления расположена на основании трансформатора.
Общий вид трансформаторов представлен на рисунке 1, место пломбирования клеммной коробки от несанкционированного доступа представлено на рисунке 2.
Место
пломбирования

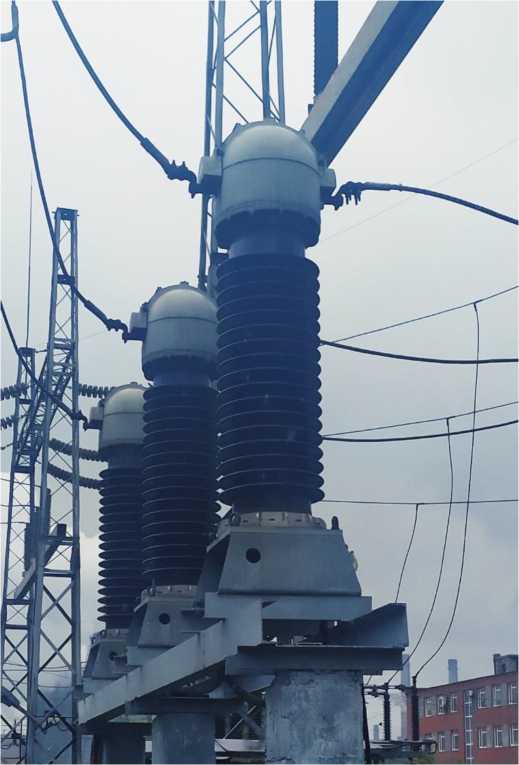

Рисунок 1 - Общий вид трансформаторов тока TG 145

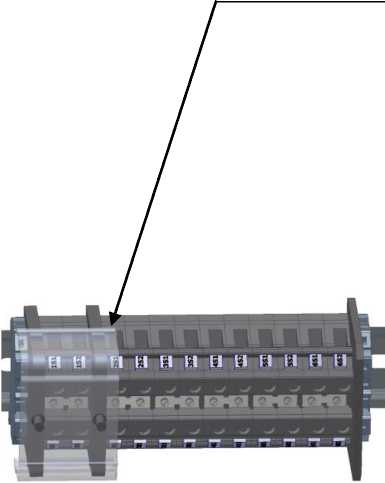

Рисунок 2 - Место пломбирования клемм от несанкционированного доступа
Праммное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики трансформаторов
Характеристика |
Значение |
Номинальное напряжение, кВ |
110 |
Наибольшее рабочее напряжение, кВ |
126 |
Номинальная частота переменного тока, Гц |
50 |
Номинальный первичный ток, А |
500 - 1000 - 2000 |
Номинальный вторичный ток, А |
5 |
Количество вторичных обмоток: | |
- для измерений и учета |
1 |
- для защиты |
3 |
Продолжение таблицы 1
Характеристика |
Значение |
Классы точности вторичных обмоток по ГОСТ 7746-2015:
|
0,2S 5Р; 10Р |
Номинальная вторичная нагрузка S?,,^! с коэффициентом мощности cos ф2 = 0,8, В^А:
|
30 20; 30; 40 |
Номинальная предельная кратность вторичных обмоток для защиты Ктм |
20 |
Номинальный коэффициент безопасности КБном вторичной обмотки для измерений и учета |
10 |
Таблица 2 - Основные технические характеристики
Характеристика |
Значение |
Габаритные размеры, мм, не более: | |
- высота |
2550 |
- длина |
975 |
- ширина |
760 |
Масса, кг, не более |
580 |
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
ХЛ1 |
Средняя наработка на отказ, ч |
2406 |
Средний срок службы, лет |
40 |
