Сведения о средстве измерений: 79397-20 Резервуары стальные вертикальные цилиндрические

Номер по Госреестру СИ: 79397-20
79397-20 Резервуары стальные вертикальные цилиндрические
(РВС-1000, РВС-5000)

Назначение средства измерений:
Резервуары стальные вертикальные цилиндрические РВС-1000,   РВС-5000 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.

сертификация программного обеспечения
Внешний вид. Резервуары стальные вертикальные цилиндрические, http://oei-analitika.ru рисунок № 1
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 1
Внешний вид. Резервуары стальные вертикальные цилиндрические, http://oei-analitika.ru рисунок № 2
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 2

Общие сведения

Дата публикации -
Срок свидетельства -
Номер записи -
ID в реестре СИ - 1383484
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

РВС-5000,

Производитель

Изготовитель - Общество с ограниченной ответственностью "РН-Морской терминал Находка" (ООО "РН-Морской терминал Находка")
Страна - РОССИЯ
Населенный пункт - Приморский край, г. Находка
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - V_25 Количество поверок СИ в ФГИС АРШИН по группам СИ
<p>Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). </p> <p>При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН. </p> <p>Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов. </p> <p>На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп.</p> <p>Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.</p> <p>В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. </p>

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1825 дн.

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Резервуары стальные вертикальные цилиндрические (РВС-1000, РВС-5000)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "РН-Морской терминал Находка" (ООО "РН-Морской терминал Находка")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
79397-20

 Резервуары стальные вертикальные цилиндрические, РВС-1000, РВС-5000
Общество с ограниченной ответственностью "РН-Морской терминал Находка" (ООО "РН-Морской терминал Находка") (РОССИЯ Приморский край, г. Находка) 		ОТ
МП 		5 лет
79689-20

 Резервуары стальные горизонтальные цилиндрические, РГС-35, РГС-50
Общество с ограниченной ответственностью "РН-Морской терминал Находка" (ООО "РН-Морской терминал Находка") (РОССИЯ Приморский край, г. Находка) 		ОТ
МП 		5 лет
Отчет - RB_4 Справочник методик поверки СИ реестра утвержденных типов СИ ФГИС «АРШИН»

Cправочник методик поверки составлен по данным реестра "Утверждённые типы средств измерений" ФГИС АРШИН, содержит более 28 тыс. записей и постоянно пополняется.

В качестве идентификатора методики в справочнике используется номер средства измерений в ФГИС АРШИН. Кроме данного справочника в системе "ОЕИ аналитика" присутствует справочник методик поверки, отсутствующих в ФГИС, который пополняется силами сотрудников сервиса.

Стоимость 200 руб. или по подписке

Кто поверяет Резервуары стальные вертикальные цилиндрические (РВС-1000, РВС-5000)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ПРИМОРСКИЙ ЦСМ"
(RA.RU.311500)		 РСТ
  • РВС-5000
    		•  5 0 5 0 5 0 5

    Стоимость поверки Резервуары стальные вертикальные цилиндрические (РВС-1000, РВС-5000)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений     отсутствуют.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-1000, РВС-5000

    Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256 « Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

    ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки

    Поверка

    Поверка

    осуществляется геометрическим методом по документу ГОСТ стальные вертикальные цилиндрические. Методика поверки».

    Основные средства поверки:

    • -   рулетка

    № 51171-12);

    • -   рулетка

    № 51171-12);

    измерительная

    измерительная

    8.570-2000

    «ГСИ. Резервуары

    металлическая

    металлическая

    Р,

    Р,

    Р20У2Г

    Р50У2К

    (регистрационный

    (регистрационный

    ТЭМП-УТ1

    • -   толщиномер ультразвуковой от 0,5 до 300 мм (регистрационный № 38230 -08);

      с диапазоном измерений

    • - штангенциркуль 1ШI -1-150-0,1 (регистрационный № 260-05);

    • - термометр ртутный стеклянный лабораторный ТЛ-6М № 2 КТ 1 (регистрационный № 298-92);

    • - линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.


    Изготовитель

    Общество с ограниченной ответственностью «РН-Морской терминал Находка»
    (ООО «РН-Морской терминал Находка»)
    ИНН 2508070844
    Адрес: 692929, Приморский край, г. Находка, ул. Макарова, д. 19
    Телефон: +7 (4236) 90-38-03
    Факс: +7 (4236) 63-22-24
    E-mail: nnp@nhnp.rosneft.ru

    Испытательный центр

    Общество с ограниченной ответственностью «Сибирская интернет компания»
    (ООО ИК «СИБИНТЕК»)
    Адрес: 117152, г. Москва, Загородное шоссе, д. 1, стр. 1
    Телефон: +7 (495) 755-52-73
    Факс: +7 (495) 785-09-71
    E-mail: info@sibintek.ru

    Резервуары стальные вертикальные цилиндрические РВС-1000, РВС-5000 представляют собой стальные сосуды с днищем и крышей, оборудованные приемо-раздаточными патрубками и технологическими люками.

    Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.

    Резервуары стальные вертикальные цилиндрические  РВС-1000  зав.№ 52,

    РВС-5000 зав.№№ 79, 93, 94, 95, 96, 97, 98 расположены: Приморский край, г. Находка, ул. Макарова, д. 19, ООО «РН-Морской терминал Находка».

    Общий вид резервуаров стальных вертикальных цилиндрических РВС-1000, РВС-5000 представлены на рисунке 1-2.

    Внешний вид. Резервуары стальные вертикальные цилиндрические (РВС-1000, РВС-5000), http://oei-analitika.ru

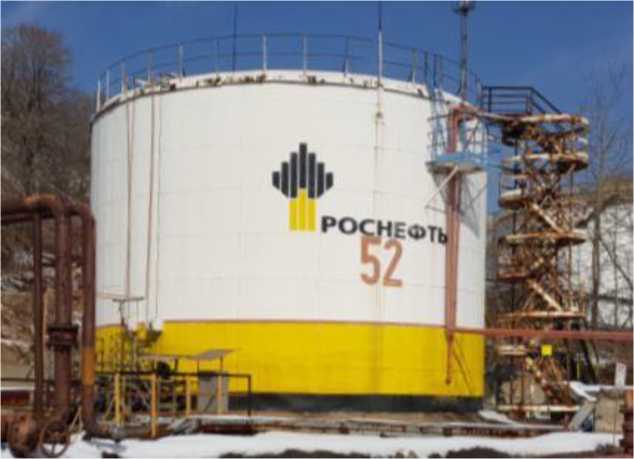

    Рисунок 1 - Общий вид резервуара стального вертикального цилиндрического РВС-1000

    Внешний вид. Резервуары стальные вертикальные цилиндрические (РВС-1000, РВС-5000), http://oei-analitika.ru

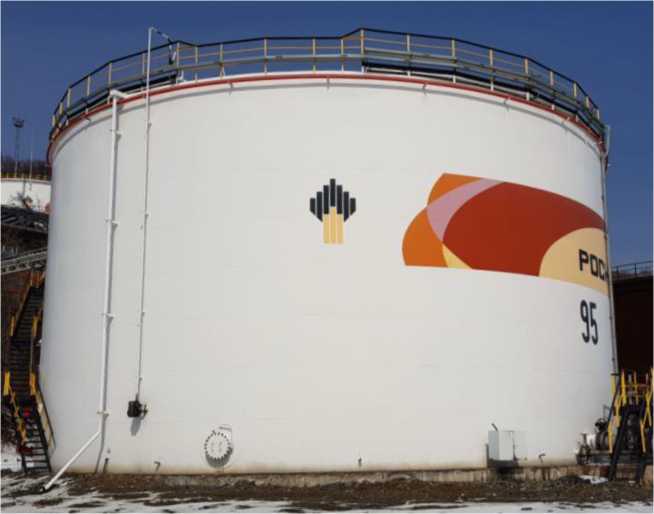

    Рисунок 2 - Общий вид резервуаров стальных вертикальных цилиндрических РВС -5000

    Пломбирование резервуаров стальных вертикальных цилиндрических РВС-1000, РВС-5000 не предусмотрено.


    Таблица 3 -

    Наименование

    Обозначение

    Количество

    Резервуар стальной вертикальный цилиндрический

    РВС-1000

    1 шт.

    Резервуар стальной вертикальный цилиндрический

    РВС-5000

    7 шт.

    Паспорт

    -

    8 экз.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    РВС-1000

    РВС-5000

    Номинальная вместимость, м3

    1000

    5000

    Пределы допускаемой относительной погрешности определения вместимости резервуара, %

    ±0,20

    ±0,10

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Средний срок службы, лет

    30

    Условия эксплуатации:

    • - температура окружающего воздуха, оС

    • - атмосферное давление, кПа

    от -50 до +50 от 84,0 до 106,7
