Номер по Госреестру СИ: 79524-20
79524-20 Тестеры аккумуляторных батарей
(CONBAT RT1000, CONBAT RT1100, CONBAT BM1000)
Назначение средства измерений:
Тестеры аккумуляторных батарей CONBAT RT1000, CONBAT RT1100, CONBAT BM1000 (далее по тексту - тестеры) предназначены для измерений напряжения постоянного и переменного тока и электрического сопротивления.

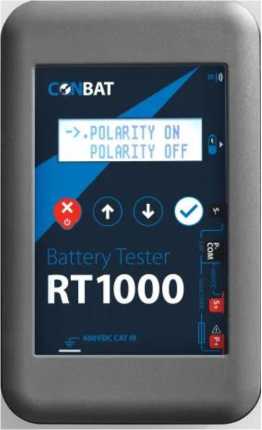

Внешний вид.
Тестеры аккумуляторных батарей
Рисунок № 1
Внешний вид.
Тестеры аккумуляторных батарей
Рисунок № 2
Внешний вид.
Тестеры аккумуляторных батарей
Рисунок № 3
Внешний вид.
Тестеры аккумуляторных батарей
Рисунок № 4
Внешний вид.
Тестеры аккумуляторных батарей
Рисунок № 5
Внешний вид.
Тестеры аккумуляторных батарей
Рисунок № 6

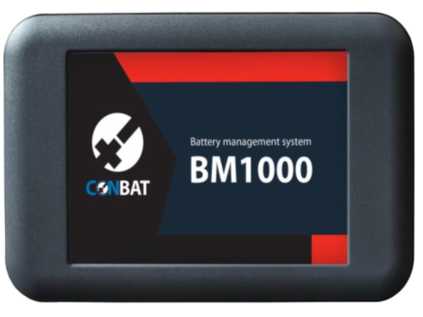

Внешний вид.
Тестеры аккумуляторных батарей
Рисунок № 7
Программное обеспечение
В тестерах используется встроенное программное обеспечение, предназначенное для обработки измеренных значений.
Внешнее ПО CONBAT CS-MANAGER, устанавливаемое самостоятельно на планшет или смартфон, находится в общем свободном доступе и является метрологически незначимым.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
CONBAT |
Номер версии (идентификационный номер) ПО |
не ниже V2.23 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на заднюю панель тестера в виде наклейки и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к тестерам аккумуляторных батарей CONBAT RT1000, CONBAT RT1100, CONBAT BM1000Приказ Росстандарта от 30.12.2019 № 3457 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Росстандарта от 29.05.2018 № 1053 Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц
Приказ Росстандарта от 30 декабря 2019 года N 3456 Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока
Техническая документация изготовителя G. Jost - electronic
Поверка
Поверкаосуществляется по документу РТ-МП-7355-551-2020 «ГСИ. Тестеры аккумуляторных батарей CONBAT RT1000, CONBAT RT1100, CONBAT BM1000. Методика поверки», утвержденному ФБУ «Ростест-Москва» 22 июня 2020 г.
Основные средства поверки:
-
- калибратор многофункциональный FLUKE 5520A (регистрационный номер в Федеральном информационном фонде 51160-12);
-
- магазин постоянного тока Р 327 (регистрационный номер в Федеральном информационном фонде 3297-72).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится в паспорт при первичной поверке, и на свидетельство о поверке при периодической поверке.
Изготовитель
G. Jost - electronic, ГерманияАдрес: 53844, Troisdorf, Larstr. 55, Germany
Телефон (факс): +49 2241 2418348
Web-сайт: www.cellizer.com
E-mail: info@cellizer.com
Заявитель
Общество с ограниченной ответственностью «М2М Лоджик» (ООО «М2М Лоджик») ИНН 7806388960Адрес: 195030, г. Санкт-Петербург, ул. Электропультовцев, дом 7, корпус 4, ЛИТЕР А, помещение 24
Телефон: +7 (499) 404-04-84
Web-сайт: m2mlogic.ru
E-mail: trade@m2mlogic.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Принцип действия тестеров основан на измерении с последующим преобразованием аналоговых сигналов в цифровую форму и отображением измеренных значений на дисплее.
Конструктивно тестеры выполнены в виде переносных портативных устройств. На передней панели тестеров расположен дисплей, который отображает информацию и обеспечивает управление.
Поддерживаемые типы батарей: свинцово-кислотные (стартерные, тяговые и стационарные по технологии WET, GEL, AGM, EFB), никель-солевые, никель-кадмиевые, никель-металл-гибридные, литий-ионные.
Тестеры выпускаются в следующих модификациях CONBAT RT1000, CONBAT RT1100, CONBAT BM1000, которые отличаются диапазонами измерений напряжения. Модификация CONBAT BM1000 не имеет собственного экрана, индикация результатов измерений возможна на экране смартфона, планшета или ПК через приложение.
Общий вид тестеров представлен на рисунке 1.
5 ВАТ
->.POLARITY ON POLARITY OFF
RT1100
Модификация
CONBAT RT1000
Модификация
CONBAT RT1100
Рисунок 1 - Общий вид тестеров
Модификация
CONBAT BM1000
Пломбирование тестеров аккумуляторных батарей CONBAT RT1000, CONBAT RT1100, CONBAT BM1000 не предусмотрено.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | ||
RT1000 |
RT1100 |
BM1000 | |
Диапазон измерений напряжения постоянного тока, В |
от 0 до 600 |
от 0 до 24,5 |
от 0 до 24,5 |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В | |||
- в диапазоне напряжений, В | |||
- от 0 до 2,45 включ. |
±0,0001 |
±0,0001 |
±0,0001 |
- св. 2,45 до 24,5 включ. |
±0,001 |
±0,001 |
±0,001 |
- св. 24,5 до 100 включ. |
±0,01 |
- |
- |
- св. 100 до 600 |
±0,1 |
- |
- |
Диапазон измерений напряжения переменного тока (в диапазоне частот от 45 до 500 Гц), В |
от 0 до 300 |
- |
- |
Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока, В |
±0,1 |
- |
- |
Диапазон измерений электрического сопротивления, мОм |
от 0 до 1500 | ||
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления, мОм |
10 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Разрешение дисплея - в режиме измерений напряжений постоянного тока, В | |
- от 0 до 2,45 |
0,00001 |
- от 0 до 24,5 |
0,0001 |
- от 0 до 600 |
0,001 |
- в режиме измерений напряжений переменного тока, В | |
- от 0 до 300 |
0,001 |
-в режиме измерений электрического сопротивления, мОм | |
- от 0 до 1500 |
0,01 |
Продолжение таблицы 3
Входное сопротивление, не более, МОм
|
1,6 10 |
Степень защиты от пыли и влаги по ГОСТ 14254-2015 |
IP40 |
Габаритные размеры (длинахширинахвысота), мм, не более |
96х35х150 |
Условия эксплуатации:
|
от +5 до +40 от 40 до 70 от 96 до 104 |
Масса, кг, не более |
0,5 |
