Номер по Госреестру СИ: 79527-20
79527-20 Высоковольтные приборы учета электрической энергии трехфазные многофункциональные
("МИРТЕК-135-РУ")
Назначение средства измерений:
Высоковольтные приборы учета электрической
энергии
трехфазные
многофункциональные «МИРТЕК-135-РУ» (далее - ВПУ) предназначены для измерений активной и реактивной электрической энергии прямого и обратного (или только прямого) направления по дифференцированным во времени тарифам в трехфазных трехпроводных электрических сетях переменного тока промышленной частоты напряжением 6 или 10 кВ.
Внешний вид.
Высоковольтные приборы учета электрической энергии трехфазные многофункциональные
Рисунок № 1
Внешний вид.
Высоковольтные приборы учета электрической энергии трехфазные многофункциональные
Рисунок № 2
Внешний вид.
Высоковольтные приборы учета электрической энергии трехфазные многофункциональные
Рисунок № 3
Внешний вид.
Высоковольтные приборы учета электрической энергии трехфазные многофункциональные
Рисунок № 4
Внешний вид.
Высоковольтные приборы учета электрической энергии трехфазные многофункциональные
Рисунок № 5
Внешний вид.
Высоковольтные приборы учета электрической энергии трехфазные многофункциональные
Рисунок № 6
Внешний вид.
Высоковольтные приборы учета электрической энергии трехфазные многофункциональные
Рисунок № 7
Внешний вид.
Высоковольтные приборы учета электрической энергии трехфазные многофункциональные
Рисунок № 8
Программное обеспечение
По своей структуре ПО разделено на метрологически значимую и метрологически незначимую части, имеет контрольную сумму метрологически значимой части и записывается в устройство на стадии его производства.
Влияние программного продукта на точность показаний ВПУ находится в границах, обеспечивающих метрологические характеристики, указанные в таблицах 2 - 6. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности ВПУ.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | |
Идентификационное наименование ПО |
MT1RGC2 |
MT2RGC3 |
Номер версии (идентификационный номер) ПО |
1.0 |
1.0 |
Цифровой идентификатор ПО |
96F0 |
В90С |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
CRC |
Знак утверждения типа
Знак утверждения типананосится на панель ВПУ офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к высоковольтным приборам учета электрической энергии трехфазным многофункциональным «МИРТЕК-135-РУ»
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии
ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии
ГОСТ 8.551-2013 Государственная система обеспечения единства измерений (ГСИ) . Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. технические условия
МИРТ.411152.136ТУ Высоковольтные приборы учета электрической трехфазные многофункциональные «МИРТЕК-135-РУ. Технические условия
Поверка
Поверкаосуществляется по документу РТ-МП-7306-551-2020 «ГСИ. Высоковольтные приборы учета электрической энергии трехфазные многофункциональные «МИРТЕК 135 РУ». Методика поверки», утвержденному ФБУ «Ростест-Москва» 10 июля 2020 г.
Основные средства поверки:
-
- установка для поверки счетчиков электрической энергии «МИРТЕК-МЕТРОЛОГИЯ», (регистрационный номер в Федеральном информационном фонде 70802-18);
-
- трансформатор напряжения незаземляемый НОЛ.08-10, (регистрационный номер в Федеральном информационном фонде 66629-17);
-
- трансформатор напряжения измерительный лабораторный НЛЛ-10, (регистрационный номер в Федеральном информационном фонде 46942-11);
-
- частотомер универсальный CNT-90 (регистрационный номер в Федеральном информационном фонде 70888-18).
-
- секундомер механический СОСпр-2б-2-000 (регистрационный номер в Федеральном информационном фонде № 11519-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится в соответствующем разделе формуляра и на корпус ВПУ в виде пломбы.
Изготовитель
Общество с ограниченной ответственностью «МИРТЕК»
(ООО «МИРТЕК»)
ИНН 6154125635
Адрес: 347927, Ростовская обл., г. Таганрог, Поляковское Шоссе, 15-к Телефон: +7 (8634) 34-33-33
Веб-сайт: www.mirtekgroup.ru
E-mail: info@mirtekgroup.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный стандартизации, метрологии и испытаний в г. Москве и Московской области»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00, факс: +7 (495) 546-45-01 E-mail: info@rostest.ru
Принцип действия ВПУ основан на аналого-цифровом преобразовании сигналов тока и напряжения в показания электрической энергии.
Конструктивно ВПУ состоят из трех блоков: двух измерительных (далее - БИ) и одного соединительного (далее - БС) (или только трех БИ). В конструкции с двумя БИ и одним БС, БИ включаются по схеме Арона. При работе всегда один из БИ является ведущим (БИ 1), другой (или другие) - ведомым (или ведомыми) (БИ 2 или БИ 2 и БИ 3). Ведущий БИ 1 выполняет расчеты значений измеряемых величин, используя данные, полученные от ведомого БИ 2 (или ведомых БИ 2 и БИ 3).
ВПУ могут применяться как автономно, так и в составе автоматизированных информационно-измерительных систем коммерческого учета (АИИС КУЭ) и технического учета электрической энергии, диспетчерского управления (АСДУ).
ВПУ имеют в своем составе измерительные элементы - датчики тока (пояс Роговского), микроконтроллер, энергонезависимую память данных, встроенные часы, позволяющие вести учет электрической энергии по тарифным зонам суток, выполненные по ГОСТ IEC 61038-2011, оптические испытательные выходные устройства для поверки, а также интерфейсы для подключения к системам автоматизированного учета потребленной электрической энергии. ВПУ может иметь в своем составе оптический порт, выполненный по ГОСТ IEC 61107-2011.
ВПУ, в зависимости от исполнения, могут иметь один или несколько интерфейсов удаленного доступа.
Структура обозначения возможных исполнений ВПУ приведена ниже.
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
ф (2) (3) ф (5) (6) (7) (8) (9) ® ® ОМИРТЕК-13 5 -РУ-ХХХ-ХХХХ-ХХХ-ХХ-ХХХХ-ХХ-ХХХХХХ-ХХХХХХ-ХХ-ХХХХХХХ- Х
Тип прибора учета
ф Тип корпуса
SPHV1 - для установки на высоковольтную линию с горизонтальным расположением проводов, модификация 1
фКласс точности
A0.5R1 - класс точности 0,5S по ГОСТ 31819.22-2012 и класс точности 1 по ГОСТ 31819.23-2012
ф Номинальное напряжение
6K - 6000 В
10K - 10000 В
ф Номинальный ток
5 - 5 А
10 - 10 А
20 - 20 А
ф Максимальный ток
100А - 100 А
200А - 200 А
300А - 300 А
ф Тип и количество измерительных элементов
RGC2 - пояс Роговского, 2 элемента
RGC3 - пояс Роговского, 3 элемента
® Основной интерфейс
RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса G/n - радиоинтерфейс GSM/GPRS, где n - номер модификации модуля интерфейса (9) Дополнительные интерфейсы
RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса G/n - радиоинтерфейс GSM/GPRS, где n - номер модификации модуля интерфейса RFWF - радиоинтерфейс WiFi
RFLT - радиоинтерфейс LTE
(Нет символа) - интерфейс отсутствует
(Ц)) Поддерживаемые протоколы передачи данных
(Нет символа) - протокол «МИРТЕК»
P1 - протокол DLMS/COSEM/СПОДЭС
P2 - протоколы «МИРТЕК» и DLMS/COSEM/СПОДЭС
P3 - протоколы «МИРТЕК», DLMS/COSEM/СПОДЭС и ГОСТ Р МЭК 60870-5-104-2004
(Ц> Дополнительные функции
H - датчик магнитного поля
M - измерение параметров качества электрической энергии
O - оптопорт
R - защита от выкручивания винтов кожуха
U - защита целостности корпуса
Vn - электронная пломба, где n может принимать значения:
-
1 - электронная пломба на модуле высокого напряжения
-
2 - электронная пломба на открытие верхней поворотной полусферы
-
3 - электронная пломба на модуле высокого напряжения и на открытие верхней поворотной полусферы
-
4 - электронная пломба на модуле высокого напряжения, на открытие верхней поворотной полусферы и отсеке для установки SIM-карт
Y - защита от замены деталей корпуса
(Нет символа) - дополнительные функции отсутствуют (1 2) Количество направлений учета электрической энергии
(Нет символа) - измерение электрической энергии в одном направлении (по модулю)
D - измерение электрической энергии в двух направлениях
Для считывания информации из ВПУ используется дистанционное индикаторное устройство.
ВПУ, у которых в условном обозначении присутствует символ «V», имеют встроенные элементы для контроля вскрытия составных частей ВПУ. Время и дата вскрытия фиксируются в журнале событий. Благодаря встроенному элементу питания, фиксация в журнале событий производится как при поданном сетевом напряжении, так и при его отсутствии.
ВПУ ведет учет электрической энергии по действующим тарифам в соотв етствии с месячными программами смены тарифных зон (количество месячных программ - до 12, количество тарифных зон в сутках - до 48). Месячная программа может содержать суточные графики тарификации рабочих, субботних, воскресных и специальных дней. Количество специальных дней (праздничные и перенесенные дни) - до 45. Для специальных дней могут быть заданы признаки рабочей, субботней, воскресной или специальной тарифной программы. ВПУ содержит в энергонезависимой памяти две тарифные программы - действующую и резервную. Резервная тарифная программа вводится в действие с определенной даты, которая передается отдельной командой по интерфейсу.
ВПУ обеспечивают учет:
-
- текущего времени и даты;
-
- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам;
-
- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало месяца;
-
- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало суток;
-
- профиля мощности, усредненной на интервале 30 минут (или настраиваемом из ряда: 1, 2, 3, 5, 6, 10, 15, 30, 60 минут);
-
- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало интервала 30 или 60 минут (только при установленном интервале усреднения мощности 30 или 60 минут);
-
- количества электрической энергии, потребленной за интервал 30 минут (только при установленном интервале усреднения мощности 30 минут).
ВПУ производят учет электрической энергии по модулю, независимо от направления или с учетом направления (ВПУ с символом «D» в условном обозначении).
ВПУ обеспечивают измерение следующих параметров:
-
- линейных напряжений;
-
- фазных токов;
-
- частоты сети;
-
- мощности активной суммарно для всех фаз;
-
- мощности реактивной суммарно для всех фаз;
-
- мощности полной суммарно для всех фаз;
-
- коэффициента мощности.
ВПУ, у которых в условном обозначении присутствует символ «M», дополнительно обеспечивают измерение следующих параметров:
- положительного и отрицательного отклонения напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013);
- отклонения частоты (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013);
- длительности провала напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013);
- глубины провала напряжения;
- длительности перенапряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013);
- остаточного напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013);
- максимального значения перенапряжения (по ГОСТ 32144-2013,
ГОСТ 30804.4.30-2013).
ВПУ обеспечивают возможность задания по интерфейсу следующих параметров:
-
- адреса ВПУ (от 1 до 65000);
-
- текущего времени и даты;
-
- величины суточной коррекции хода часов;
-
- разрешения перехода на летнее/зимнее время (переход на летнее время осуществляется в 2:00 в последнее воскресенье марта, переход на зимнее время осуществляется в 3:00 в последнее воскресенье октября);
-
- 48 зон суточного графика тарификации для каждого типа дня для 12 месяцев;
-
- до 45 специальных дней (дни, в которые тарификация отличается от общего правила);
-
- паролей (основного и дополнительного) для доступа по интерфейсу (от 0 до 4294967295).
ВПУ обеспечивает фиксацию в журналах событий перезагрузок, самодиагностики, попыток несанкционированного доступа, изменения конфигурации, изменения данных, изменения времени и даты, переходов на летнее или зимнее время, включений или отключений питания, наличия фазного тока при отсутствии напряжения, воздействия сверхнормативного магнитного поля, выходов параметров качества электрической сети за заданные пределы, значений положительного и отрицательного отклонений напряжения, аварийных ситуаций.
Обмен информацией с внешними устройствами обработки данных осуществляется по имеющемуся интерфейсу, в зависимости от исполнения.
Обслуживание ВПУ производится с помощью технологического программного обеспечения.
Общий вид ВПУ представлен на рисунках 1 - 4.
а

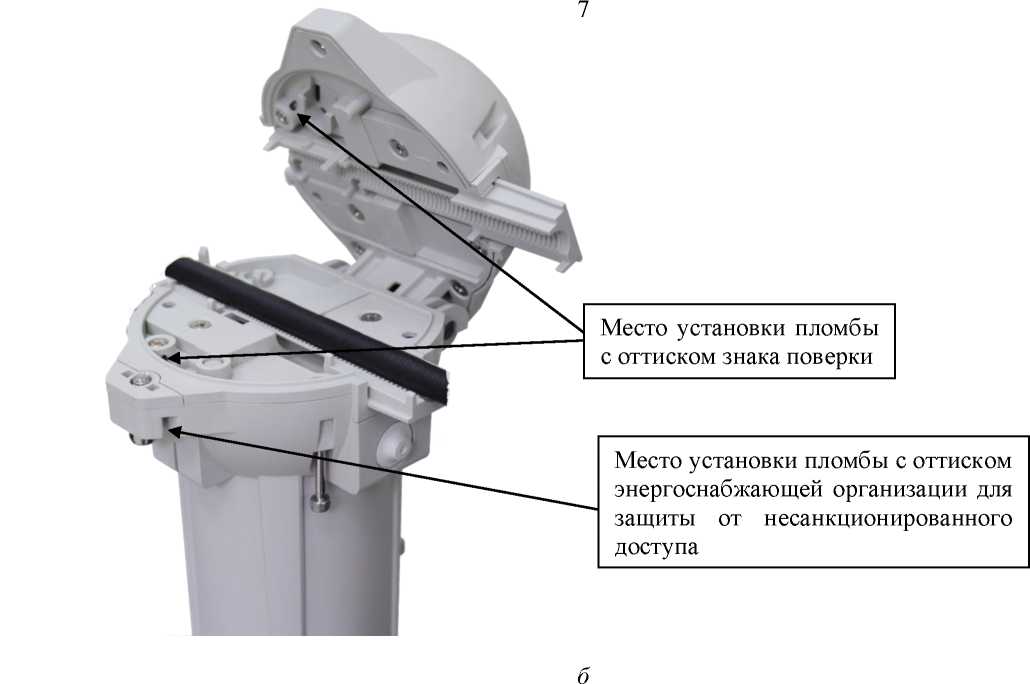

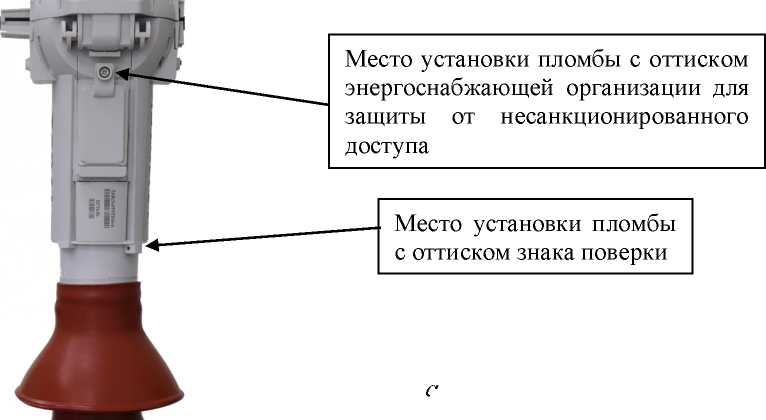

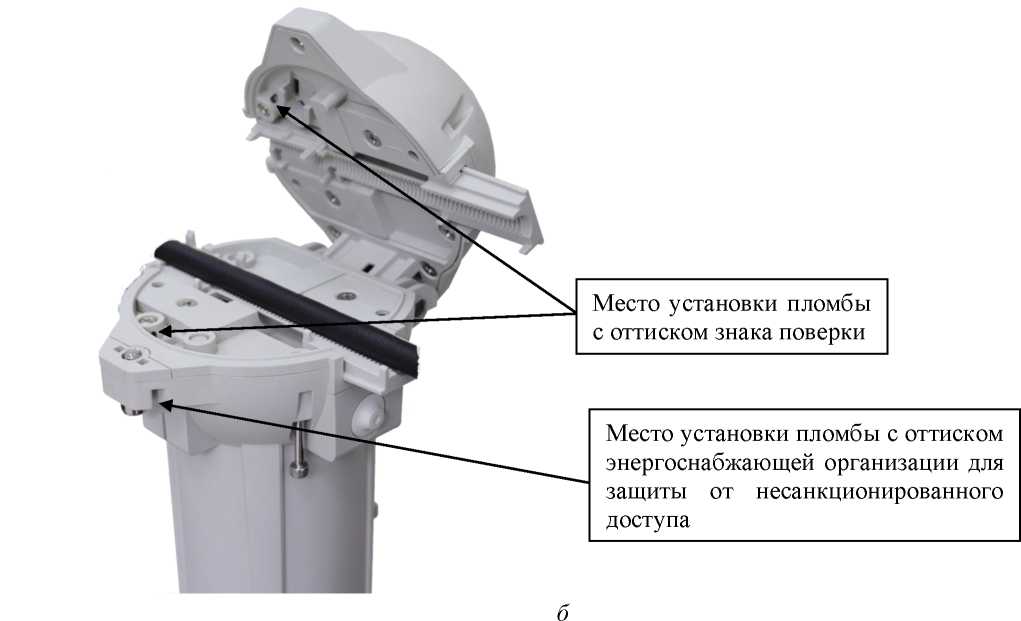

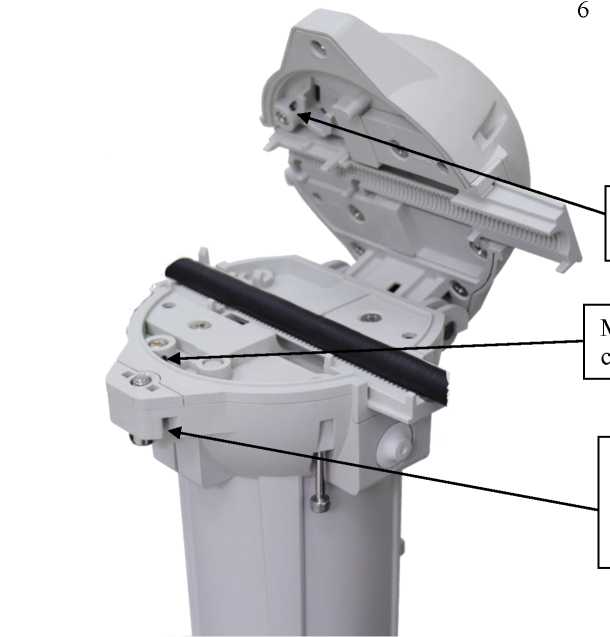

Рисунок 1 - Общий вид БИ 1 и БИ 2 ВПУ в корпусе типа SPHV1 RGC2, RGC3
Место установки пломбы с оттиском завода изготовителя
Место установки пломбы с оттиском знака поверки
Место установки пломбы с оттиском завода изготовителя
Место установки пломбы с оттиском знака поверки
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

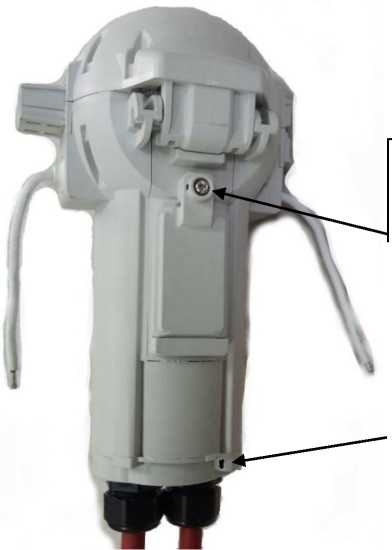

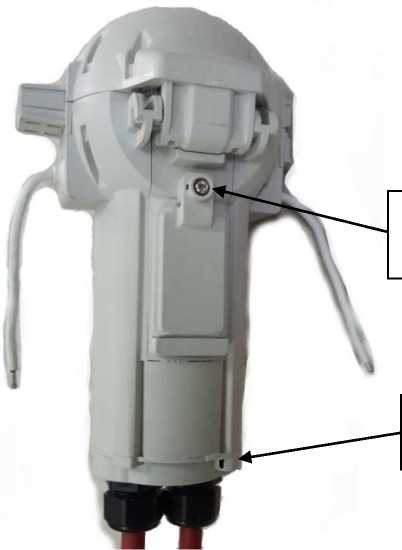

Рисунок 2 - Общий вид БС ВПУ в корпусе типа SPHV1 RGC2
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа
Место установки пломбы с оттиском знака поверки
Рисунок 3 - Общий вид БИ 3 ВПУ в корпусе типа SPHV1 RGC3
Рисунок 4 - Общий вид дистанционного индикаторного устройства
Таблица 9 -
Наименование |
Обозначение |
Количе ство |
Примечание |
Высоковольтный прибор учета трехфазный многофункциональный «МИРТЕК-135-РУ» |
«МИРТЕК-135-РУ» |
1 шт. |
Исполнение соответствует заказу |
Пакет с пломбами и леской пломбировочной |
- |
1 шт. | |
Элемент питания 1,5 В тип АА |
- |
2 шт. | |
Отвертка PH2 |
- |
1 шт. | |
Отвертка HEX3 |
- |
1 шт. | |
Клин №1 (для кабеля диаметром 8-12 мм) |
- |
6 шт. | |
Сжимы ответвительные для подключения к СИП |
- |
4 шт. | |
Сжимы ответвительные для подключения к АС |
- |
4 шт. | |
Антенна 433 МГц |
- |
1 шт. | |
Кабель USB, 1 м |
Mini-B plug - Type-A plug |
1 шт. | |
Руководство по эксплуатации |
МИРТ.411152.136РЭ |
1 экз. |
В электронном виде |
Формуляр |
МИРТ.411152.136ФО |
1 экз. |
В бумажном виде |
Инструкция по монтажу |
МИРТ.411152.136ИМ |
1 экз. |
В электронном виде |
Продолжение таблицы 9
Методика поверки |
РТ-МП-7306-551-2020 |
1 экз. |
В электронном виде по отдельному заказу |
Дистанционное индикаторное устройство |
МИРТ-830 |
1 шт. |
По согласованию с заказчиком может быть исключено из комплекта поставки |
Мастер считывания данных для конфигурирования через персональный компьютер |
МИРТ-141 |
1 шт. | |
Упаковка |
- |
1 шт. |
Потребительская тара |
Технологическое программное обеспечение «MeterTools» |
- |
1 экз. |
В электронном виде |
Примечание - Последние версии технологического программного обеспечения и документации размещены на официальном сайте mirtekgroup.ru и свободно доступны для загрузки.
Метрологические характеристики ВПУ соответствуют классу точности 0,5S по ГОСТ 31818.22-2012 при измерении активной энергии и классу точности 1 по ГОСТ 31819.232012 при измерении реактивной энергии с уточнением: при измерении реактивной энергии требования к точности установлены как для счетчиков, включаемых через трансформаторы.
Классы точности ВПУ указаны в таблице 2.
Таблица 2 - Классы точности ВПУ
Символы в условном обозначении |
Класс точности при измерении энергии | |
активной |
реактивной | |
A0.5R1 |
0,5S |
1 |
Пределы допускаемых основных относительных погрешностей при измерении активной и реактивной энергии указаны в таблицах 3 и 4.
Таблица 3 - Пределы допускаемой основной относительной погрешности ВПУ при измерении активной энергии
Значение тока |
Коэффициент cos ф |
Пределы погрешности измерений, % |
0,01 1ном < I < 0,05 1ном |
1,00 |
±1,0 |
0,05 1ном < I < 1макс |
1,00 |
±0,5 |
0,02 1ном < I < 0,10 1ном |
0,50 (при индуктивной нагрузке) |
±1,0 |
0,10 1ном <1 < 1макс |
0,50 (при индуктивной нагрузке) |
±0,6 |
0,02 1ном < I < 0,10 1ном |
0,80 (при емкостной нагрузке) |
±1,0 |
0,10 1ном < I < IMakc |
0,80 (при емкостной нагрузке) |
±0,6 |
Таблица 4 - Пределы допускаемой основной относительной погрешности ВПУ при измерении реактивной энергии
Значение тока |
Коэффициент sin ф |
Пределы погрешности измерений, % |
0,02 1ном < I < 0,05 1ном |
1,00 |
±1,5 |
0,05 1ном < I < 1макс |
1,00 |
±1,0 |
Продолжение таблицы 4
Значение тока |
Коэффициент sin ф |
Пределы погрешности измерений, % |
0,05 1ном < I < 0,10 1ном |
0,50 (при индуктивной нагрузке) |
±1,5 |
0,10 1ном < I < 1макс |
0,50 (при индуктивной нагрузке) |
±1,0 |
0,05 1ном < I < 0,10 1ном |
0,50 (при емкостной нагрузке) |
±1,5 |
0,10 1ном < I < 1макс |
0,50 (при емкостной нагрузке) |
±1,0 |
0,1 Ыном < I < 1макс |
0,25 (при индуктивной нагрузке) |
± 1,5 |
0,1 Ыном < I < 1макс |
0,25 (при емкостной нагрузке) |
± 1,5 |
Таблица 5 - Максимальные значения стартовых токов ВПУ
Параметр |
Значение стартового тока |
При измерении активной энергии |
0,001 1ном |
При измерении реактивной энергии |
0,002 1ном |
Таблица 6 - Пределы допускаемых погрешностей при измерении напряжения, положительного и отрицательного отклонения напряжения, тока, частоты, отклонения частоты, мощности, коэффициента мощности
Параметр |
Пределы погрешности измерений |
Частота, Гц |
±0,01 |
Отклонение частоты, Гц |
±0,01 |
Активная мощность, %, |
±0,5 |
Реактивная мощность, % |
±1,0 |
Полная мощность, % |
±1,0 |
Положительное отклонение напряжения, % |
±0,4 |
Отрицательное отклонение напряжения, % |
±0,4 |
Напряжение линейное, % |
±0,4 |
Фазный ток, % |
±0,5 |
Коэффициент мощности, % |
±0,5 |
Примечание - погрешности измерений напряжения, положительного и отрицательного отклонения напряжения, тока, частоты, отклонения частоты, мощности, коэффициента мощности нормируются для следующих значений входных сигналов:
|
Метрологические и основные технические характеристики ВПУ указаны в таблицах 7, 8.
Таблица 7 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальное фазное напряжение Uhom, В |
6000;10000 |
Номинальный ток Ihom, А |
5; 10; 20 |
Максимальный ток 1макс, А |
100;200; 300 |
Диапазон входных сигналов:
|
от 0,011ном До 1макс от 0,75 Uhom До 1,2 Uhom от 0,8 (емкостная) до 1,0 от 1,0 до 0,5 (индуктивная) |
Рабочий диапазон изменения частоты измерительной сети ВПУ, Гц |
50+7,5 |
Погрешность хода часов, c |
±0,5 |
Таблица 8 - Основные технические характеристики
Наименование характеристики |
Значение |
Диапазон значений постоянной ВПУ по активной электрической энергии, имп/(кВ'тч) |
от 4 до 500 |
Диапазон значений постоянной ВПУ по реактивной электрической энергии, имп/(квар^ч) |
от 4 до 500 |
Количество десятичных знаков отсчетного устройства, не менее |
8 |
Разрешающая способность счетного механизма отсчетного устройства, кВт-ч, не более |
1 |
Полная мощность, потребляемая каждой цепью тока при базовом (номинальном) токе, нормальной температуре и номинальной частоте, ВА, не более |
0,3 |
Полная (активная) мощность, потребляемая каждой цепью напряжения при номинальном значении напряжения, нормальной температуре и номинальной частоте, В^А (Вт), не более |
70 (8,5) |
Длительность хранения информации при отключении питания, лет, не менее |
40 |
Срок службы батареи, лет, не менее |
16 |
Число тарифов, не менее |
4 |
Число временных зон, не менее |
12 |
Глубина хранения значений электрической энергии на начало месяца, мес, не менее |
36 |
Глубина хранения значений электрической энергии на начало суток, сут, не менее |
128 |
Глубина хранения значений электрической энергии на начало интервала 30 мин, сут, не менее |
128 |
Глубина хранения значений электрической энергии, потребленной за интервал 30 мин, сут, не менее |
128 |
Интервал усреднения мощности для фиксации профиля нагрузки, мин1) |
30 |
Глубина хранения профиля нагрузки при интервале усреднения 30 мин, сут2), не менее |
128 |
Количество записей в журнале событий, не менее |
1000 |
Количество оптических испытательных выходов |
1, 2, 3 |
Степень защиты от пыли и влаги по ГОСТ 14254-2015 |
IP65 |
Продолжение таблицы 8
Наименование характеристики |
Значение |
Скорость обмена информацией по интерфейсам, не менее, бит/с |
9600 |
Габаритные размеры (длинахширинахвысота), мм, не более, для типа корпуса SPHV1 |
246х169х440 |
Условия эксплуатации:
|
от -45 до +70 от 30 до 100 от 70 до 106,7 |
Масса, кг, не более |
7 |
Средний срок службы, лет, не менее |
30 |
Средняя наработка на отказ, ч, не менее |
220000 |
|
