Номер по Госреестру СИ: 79207-20
79207-20 Счетчики дизельного топлива
(EUROSENS)
Назначение средства измерений:
Счетчики дизельного топлива EUROSENS (далее - счётчики) предназначены для измерения объема протекающего через них дизельного топлива в диапазоне температур от минус 20 °С до плюс 60 °С.
Внешний вид.
Счетчики дизельного топлива
Рисунок № 1
Внешний вид.
Счетчики дизельного топлива
Рисунок № 2
Внешний вид.
Счетчики дизельного топлива
Рисунок № 3
Внешний вид.
Счетчики дизельного топлива
Рисунок № 4
Внешний вид.
Счетчики дизельного топлива
Рисунок № 5
Внешний вид.
Счетчики дизельного топлива
Рисунок № 6
Программное обеспечение
Встроенное программное обеспечение (встроенное ПО) счетчика осуществляет подсчет числа колебаний поршня, определение направления движения потока топлива, хранение калибровочной таблицы и определение прошедшего объема топлива в виде постоянно накапливающихся счетчиков, осуществляет вывод результатов измерений на экран и на внешние подключенные устройства по электронным интерфейсам. Для отображения результатов измерений может использоваться персональный компьютер с установленным сервисным программным обеспечением (сервисным ПО), в котором отображаются внутренние значения счетчиков, а также мгновенных величин в процессе измерения. Идентификационные данные программного обеспечения (ПО) представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные встроенного ПО | |
Идентификационное наименование ПО |
Прошивка счетчиков Eurosens |
Номер версии ПО |
не ниже 3.8 |
Идентификационные данные сервисного ПО | |
Идентификационное наименование ПО |
Eurosens Delta User Configurator |
Номер версии ПО |
не ниже 1.13 |
Знак утверждения типа
Знак утверждения типананосится на корпус счетчика и на титульные листы эксплуатационной документации.
Сведения о методиках измерений
Нормативные и технические документы
Поверка
Поверкаосуществляется по документу МРБ МП.2940-2019 «Счетчики дизельного топлива EUROSENS», утвержденному БелГИМ 06.12.2019 г.
Основные средства поверки:
установка поверочная для поверки методом измерения объема, расхода или массы с диапазоном измерений от 1 до 500 л/ч и пределом относительной погрешности ±0,3 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свинцовую пломбу, препятствующую откручиванию винтов крепления крышки счетчика, а также в паспорт в виде клейма-наклейки.
Изготовитель
Закрытое акционерное общество «Мехатроника» (ЗАО «Мехатроника»), Республика Беларусь
Адрес: Минская обл., г.Вилейка, ул.1 мая, д.80, корп.631-С-12498
Телефон: +375 (1771) 71300
Факс: +375 (1771) 24190
Web-сайт: www.mechatronics.by
E-mail: office@mechatronics.by
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологической службы »(ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: +7 (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Счетчики дизельного топлива EUROSENS (модификации Direct, Delta) являются камерными счётчиками с кольцевым поршнем. Конструктивно счетчик состоит из герметичноизолированной от остальных узлов измерительной камеры с кольцевым поршнем, вычислительного устройства на базе микропроцессора и блока выдачи результата измерения.
Кольцевой поршень приводится в возвратно-поступательное движение по направляющим в корпусе измерительной камеры давлением дизельного топлива, проходящего через счётчик. На кольцевом поршне закреплен постоянный магнит, движение которого преобразуется в электрические импульсы магниточувствительным элементом, герметично отделенным от измерительной камеры, которые поступают в микропроцессорный блок для обработки и формирования информационного выходного сигнала. Таким образом, счётчики измеряют объем напрямую путем повторяющегося захвата порции жидкости. Общий объем жидкости, проходящей через счётчик в заданный промежуток времени, - это произведение объема порции на количество полных колебаний поршня.
Счетчики дизельного топлива EUROSENS выпускают в двух модификациях EUROSENS Direct и EUROSENS Delta, отличающихся количеством измерительных камер.
Модификация EUROSENS Direct имеет одну измерительную камеру.
Модификация EUROSENS Delta имеет две измерительные камеры и может производить вычисление разности объемов, измеренных обеими камерами.
Счётчики, в зависимости от исполнения, могут иметь импульсный или цифровой (RS485/RS232 или CAN) выходные информационные сигналы.
В общем виде условное обозначение счетчиков EUROSENS Х Y R Z V, где Х - условное обозначение модификации счетчика Direct или Delta;
-
Y - условное обозначение типа интерфейса:
PN - импульсный выход, RS - интерфейсы RS232 и RS485, CAN - интерфейс CAN;
Z - максимальный расход литров в час: 100, 250 или 500;
R - условное обозначение признака по автономной работе (А - при наличии автономного питания или пусто);
-
V - условное обозначение признака по функциональному исполнению (I - при наличии встроенного дисплея или пусто)
Внешний вид счетчиков приведен на рисунках 1-4.
urosens

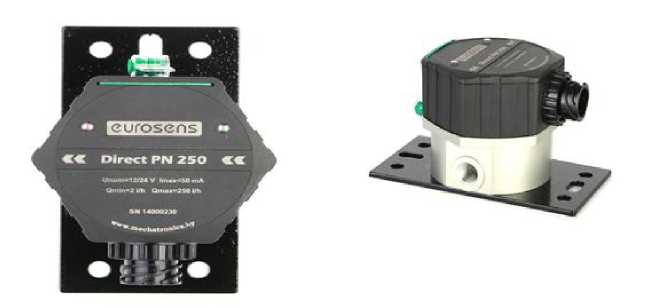

Рисунок 1 - Внешний вид счетчиков EUROSENS Direct (без дисплея)

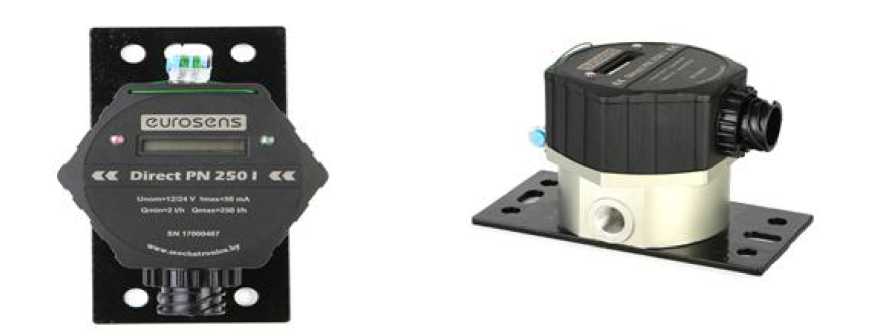

Рисунок 2 - Внешний вид счетчиков EUROSENS Direct 1(с дисплеем)

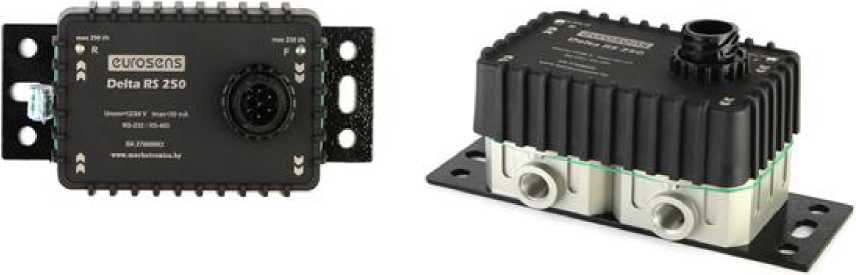

Рисунок 3 - Внешний вид счетчиков EUROSENS Delta (без дисплея)
-
• 5 " ЕЮ
DELTA PN 5Q0 I
-
*

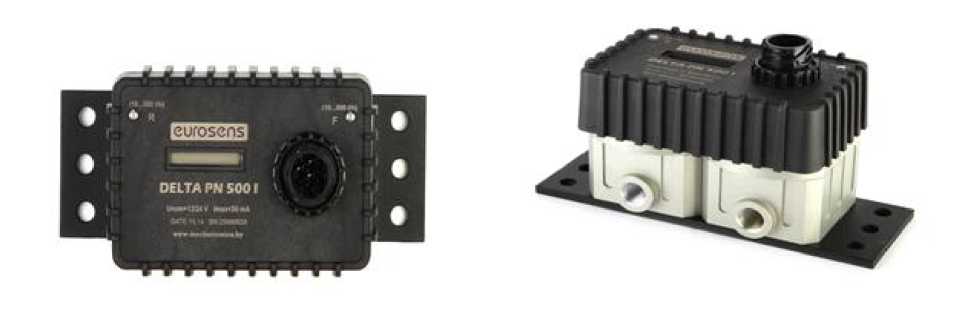

Рисунок 4 - Внешний вид счетчиков EUROSENS Delta I (с дисплеем)
Схема пломбирования счетчиков для защиты от несанкционированного доступа с указанием мест для нанесения знака поверки приведена рисунке 5.

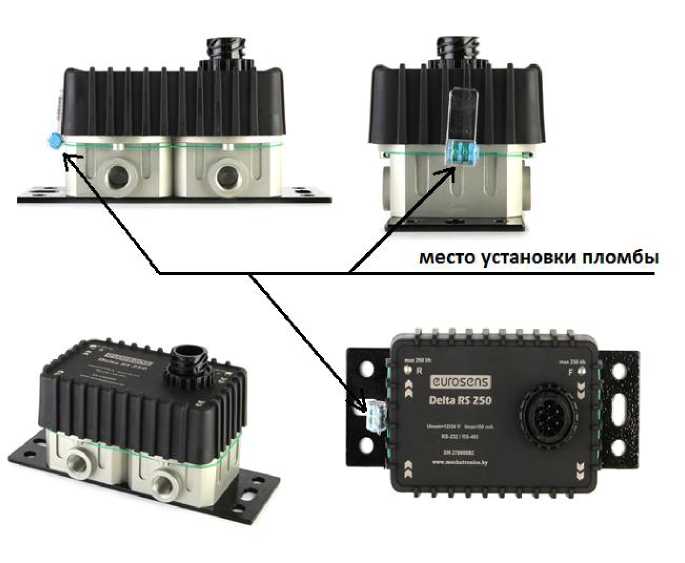

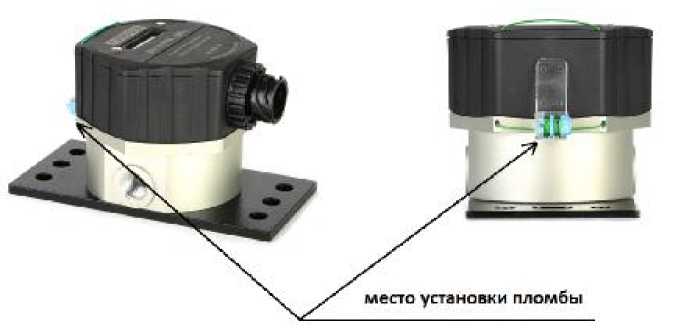

Рисунок 5 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Таблица 2 - Диапазон расходов (Q) и диаметр условного прохода счетчиков
Модификация и исполнение |
Расход (Q), л/ч | ||
минимальный, Qмин |
номинальный, Qном |
максимальный, Qмакс | |
EUROSENS Direct YZ 100 V |
2 |
50 |
100 |
EUROSENS Direct YZ 250 V |
5 |
125 |
250 |
EUROSENS Direct YZ 500 V |
10 |
250 |
500 |
EUROSENS Delta YZ 100 V |
10 |
50 |
100 |
EUROSENS Delta YZ 250 V |
50 |
125 |
250 |
EUROSENS Delta YZ 500 V |
90 |
250 |
500 |
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение характеристики |
Максимальное давление измеряемой среды, МПа |
1,0 |
Потеря давления, кПа, не более |
15 |
Пределы допускаемой относительной погрешности счетчика в нормальных условиях (25±10) °С и до + 60 °С, % |
±1,0 |
Пределы допускаемой относительной погрешности счетчика в диапазоне температур от +15°С до -20 °С, % |
±1,5 |
Диапазон температур окружающего воздуха, °С |
от -20 до +60 |
Диапазон температур измеряемой среды, °С |
от -20 до +60 |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение характеристики |
Номинальное напряжение питания, В |
12/24 |
Степень защиты оболочки по ГОСТ 14254-2015 |
IP 67 |
Масса счетчика, кг, не более |
Приведены в таблице 5 |
Габаритные размеры счетчика, мм, не более |
Приведены в таблице 5 |
Средний срок службы, лет |
8 |
Таблица 5 - Диаметр условного прохода счетчиков, габаритные размеры и масса
Исполнение счетчика |
Диаметр условного прохода, мм |
Габаритные размеры, мм |
Масса счетчика, кг |
EUROSENS Direct YZ 100 V |
7 |
140х78х72 |
0,8 |
EUROSENS Direct YZ 250 V |
7 |
140х78х72 |
0,8 |
EUROSENS Direct YZ 500 V |
8 |
140х88х90 |
1,0 |
EUROSENS Delta YZ 100 V |
7 |
180х92х85 |
1,2 |
EUROSENS Delta YZ 250 V |
7 |
180х92х85 |
1,2 |
EUROSENS Delta YZ 500 V |
8 |
180х102х85 |
1,35 |
