Номер по Госреестру СИ: 79260-20
79260-20 Преобразователи измерительные
(iTEMP мод. TMT 112)
Назначение средства измерений:
Преобразователи измерительные серии iTEMP модели TMT 112 (далее -
преобразователи) предназначены для измерения и преобразования сигналов, поступающих от термопреобразователей сопротивления, в унифицированный выходной сигнал постоянного электрического тока от 4 до 20 мА или от 4 до 20 мА с наложенным на него цифровым частотно-модулированным сигналом по протоколу HART.
Внешний вид.
Преобразователи измерительные
Рисунок № 1
Программное обеспечение
Программное обеспечение преобразователей является встроенным. Программное обеспечение осуществляет функции сбора, обработки и формирования выходного унифицированного сигнала, эквивалентного измеренной температуре. Программное обеспечение является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе. Конструкция преобразователей исключает возможность несанкционированного влияния на программное обеспечение преобразователей и измерительную информацию.
Уровень защиты программного обеспечения преобразователей «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование программного обеспечения |
- |
Номер версии (идентификационный номер) программного обеспечения |
не ниже 1.1 |
Цифровой идентификатор программного обеспечения |
- |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографическим способом.
Сведения о методиках измерений
Нормативные и технические документы
Поверка
Поверкаосуществляется по документу МП 0805/1-311229-2020 «Государственная система обеспечения единства измерений. Преобразователи измерительные серии iTEMP модели TMT 112. Методика поверки», утвержденному ООО Центр Метрологии «СТП» 8 мая 2020 г.
Основное средство поверки:
! калибратор многофункциональный и коммуникатор BEAMEX MC6 (-R) (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 52489-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке преобразователей.
Изготовитель
Фирма «Endress+Hauser Wetzer GmbH+Co.KG», ГерманияАдрес: Obere Wank 1, 87484 Nesselwang, Germany
Телефон: +49 8361 30 80, факс: +49 8361 30 81 10
E-mail: info@pcw.endress.com
Заявитель
Акционерное общество «ТАНЕКО» (АО «ТАНЕКО»)
ИНН 1651044095
Адрес: 423570, Республика Татарстан, г. Нижнекамск, Промзона
Телефон: (8555) 49-02-02, факс: (8555) 49-02-00
Web-сайт: http://taneco.ru
E-mail: referent@taneco.ru
Испытательный центр
Общество с ограниченной ответственностью Центр Метрологии «СТП» Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, корп. 5, офис 7 Телефон: (843) 214-20-98, факс: (843) 227-40-10
Web-сайт: http://www.ooostp.ru
Принцип действия преобразователей основан на измерении и преобразовании сигналов термопреобразователей сопротивления по ГОСТ 6651-2009 в унифицированный выходной сигнал постоянного электрического тока от 4 до 20 мА, либо с наложенным на него цифровым частотно-модулированным сигналом по протоколу HART.
Преобразователи конструктивно выполнены в корпусе с расположенными на нем клеммами для подачи напряжения питания, подключения входного и выходного сигналов. Преобразователи выполнены на основе микропроцессора и обеспечивают аналого-цифровое преобразование сигнала от первичного преобразователя, обработку результатов измерений и их передачу по интерфейсу HART и/или по стандартному выходному сигналу от 4 до 20 мА. Характеристики источника входных сигналов и необходимые для параметрирования преобразователя данные фиксируются в энергонезависимой памяти преобразователя. Монтаж преобразователей осуществляется на рейке стандарта DIN.
Общий вид преобразователей представлен на рисунке 1.
Пломбирование преобразователей не предусмотрено.

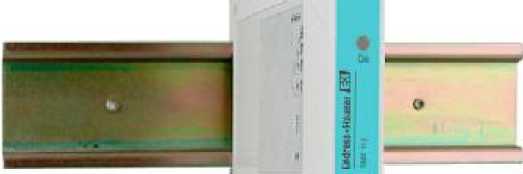

Рисунок 1 - Общий вид преобразователей
Таблица 4 - Комплектность преобразователей
Наименование |
Обозначение |
Количество |
Преобразователь измерительный, заводские № J3038B04347, J3038804347, J3038604347, J3038404347, J3038А04347, J3038904347, J3038504347, J3038704347 |
серии iTEMP модели TMT 112 |
1 шт. |
Паспорт |
- |
1 экз. |
Методика поверки |
МП 0805/1-311229-2020 |
1 экз. |
Таблица 2 - Метрологические характеристики преобразователей
Наименование характеристики |
Значение |
Диапазоны измерений сопротивления, Ом 1) |
от 80,306 до 175,856 (от -50 до +200 °С) |
Пределы допускаемой основной приведенной к диапазону измерений погрешности измерения и преобразования в температуру сигналов от термопреобразователей сопротивления, % |
±0,25 |
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерения и преобразования в температуру сигналов от термопреобразователей сопротивления, вызванной изменением температуры окружающей среды относительно (20±5) °С на каждый 1 °С, % |
±0,007 |
1) В скобках указан диапазон измерений температуры согласно ГОСТ 6651-2009 для термопреобразователей сопротивления с номинальной статической характеристикой Pt 100 (а = 0,00385 °С-1), соответствующий указанному диапазону сопротивления. П р и м е ч а н и е - Пределы допускаемой приведенной к диапазону измерений погрешности преобразователей в рабочих условиях р, %, вычисляются по формулам: ! в диапазоне температуры окружающей среды от минус 40 до плюс 15 °С Ур " УПИо # УПИд $ |t ! 15|, ! в диапазоне температуры окружающей среды от плюс 25 до плюс 50 °С Ур " УПИо # УПИд $ |t ! 25|, где пИо - пределы допускаемой основной приведенной к диапазону измерений погрешности измерения и преобразования в температуру сигналов от термопреобразователей сопротивления, %; ПИд - пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерения и преобразования в температуру сигналов от термопреобразователей сопротивления, вызванной изменением температуры окружающей среды относительно (20±5) °С на каждый 1 °С, %; t - температура окружающей среды, °С. |
Таблица 3 - Основные технические характеристики преобразователей
Наименование характеристики |
Значение |
Выходной сигнал |
от 4 до 20 мА с поддержкой протокола HART |
Напряжение питания, В |
от 12 до 30 |
Потребляемая мощность, Вт, не более |
1 |
Габаритные размеры, мм, не более:
|
100 13 |
Продолжение таблицы 3
Наименование характеристики |
Значение |
- длина |
115 |
Масса, г, не более |
90 |
Условия эксплуатации:
|
от -40 до +50 до 95 при +35 °С, без конденсации влаги от 84,0 до 106,7 |
Средний срок службы, лет, не менее |
10 |
