Номер по Госреестру СИ: 78763-20
78763-20 Твердомеры универсальные
(VRS, MRS)
Назначение средства измерений:
Твердомеры универсальные VRS, MRS (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Бринелля, Роквелла, Супер-Роквелла и Виккерса, в соответствии с ГОСТ 9012-59, ГОСТ 9013-59, ГОСТ 22975-78, ГОСТ Р ИСО 6507-1:2007 соответственно.
Внешний вид.
Твердомеры универсальные
Рисунок № 1
Внешний вид.
Твердомеры универсальные
Рисунок № 2
Внешний вид.
Твердомеры универсальные
Рисунок № 3
Внешний вид.
Твердомеры универсальные
Рисунок № 4
Внешний вид.
Твердомеры универсальные
Рисунок № 5
Внешний вид.
Твердомеры универсальные
Рисунок № 6
Внешний вид.
Твердомеры универсальные
Рисунок № 7
Внешний вид.
Твердомеры универсальные
Рисунок № 8
Внешний вид.
Твердомеры универсальные
Рисунок № 9
Внешний вид.
Твердомеры универсальные
Рисунок № 10
Программное обеспечение
Встроенное программное обеспечение (ПО) твердомеров установлено в ПЛК и предназначено для управления работой твердомеров, а также для хранения, передачи и статистической обработки результатов измерений.
Внешнее ПО установлено на модификациях VRS-TV, MRS PC на персональном компьютере, а также используется при работе с цифровым микроскопом, и предназначено для управления работой твердомеров, а также для визуального отображения, хранения, передачи и статистической обработки результатов измерений.
Уровень защиты встроенного программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Уровень защиты внешнего программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | ||
Встроенное |
Внешнее | ||
VRS |
MRS |
VRS-TV; MRS PC | |
Идентификационное наименование ПО |
AFRVRS[XX]* |
AFRMRS[XX]* |
HDT Nx |
Номер версии (идентификационный номер) ПО |
не ниже V2.29 |
не ниже V2.29 |
не ниже V1.4 |
Цифровой идентификатор ПО |
- |
- |
- |
* значения [ХХ] могут меняться в зависимости от года изготовления |
Знак утверждения типа
Знак утверждения типананосится на боковую поверхность корпуса твердомеров в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделах 11-22
Руководство по эксплуатации. Твердомеры стационарные 250 MRS/MRS PC;
Руководство по эксплуатации. Твердомеры стационарные 251VRSA/VRSD/VRSTV; Руководство по эксплуатации. Твердомеры стационарные 270-770 VRSA/VRSD/VRSTV;
Руководство по эксплуатации. Твердомеры стационарные 3302, 3332 MRS/MRSA.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриложение к приказу Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. №3462 «Государственная поверочная схема для средств измерений твердости по шкалам Роквелла и Супер-Роквелла»;
ГОСТ 8.062-85 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля;
ГОСТ 8.063-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости по шкалам Виккерса;
Техническая документация OMAG di AFFRI D. S.r.l., Италия.
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)ИНН 7809022120
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Принцип действия твердомеров основан:
для шкал Бринелля на статическом вдавливании шарикового наконечника с последующим измерением диаметра окружности отпечатка;
для шкал Роквелла и Супер-Роквелла на статическом вдавливании алмазного или шарикового наконечников с последующим измерением глубины внедрения наконечника;
для шкал Виккерса на статическом вдавливании алмазного пирамидального наконечника с последующим измерением длин диагоналей восстановленного отпечатка.
Твердомеры состоят из устройства приложения нагрузки, измерительного блока, программируемого логического контроллера (далее - ПЛК), микроскопа (отсчетного или цифрового) или встраиваемой оптической системы (в зависимости от модификации).
Твердомеры выпускаются в следующих модификациях: VRS и MRS, которые отличаются наличием у модификации VRS встраиваемой оптической системы для измерения метрических параметров отпечатков, способом приложения нагрузки и техническими характеристиками.
Твердомеры VRS выпускаются в следующих исполнениях 251VRSA, 270VRSA, 770VRSA, 251VRSD, 270VRSD, 770VRSD, 251VRS-TV, 270VRS-TV, 770VRS-TV.
Модификации твердомеров VRS имеют обозначение вида: [Xi]VRS[X2], где
Х1 - условное обозначение различия в габаритных размерах, рабочего пространства и массы твердомеров (251; 270; 770);
X2 - условное обозначение устройства системы измерения размеров отпечатков (A - оптическая система измерения путем вращения механического градуированного микровинта; размеры отпечатков в ПЛК твердомера заносятся с помощью кнопочной панели управления; D - оптическая система измерения путем вращения микровинта, оснащенного энкодером для передачи размеров и их отображения на дисплее панели управления твердомера; TV - оптическая система с интегрированной цифровой камерой.
Твердомеры MRS выпускаются в следующих исполнениях 250MRS, 3332MRS, 250MRS PC, 3332MRSA.
Модификации твердомеров MRS имеют обозначение вида: [Xi]MRS[X2], где
Х1 - условное обозначение различия в габаритных размерах, рабочего пространства и массы твердомеров (250; 3332). У исполнения 250 нагрузка прилагается за счет подъема стола; у исполнений 3332 - опускается индентор;
X2 - обозначение «PC» свидетельствует о наличии дополнительной панели управления; обозначение «A» - опускание блока панели управления с индентором по средством моторизованного привода.
Корпус твердомеров изготавливают из металла, окрашиваемого в цвета, которые определяет изготовитель.
Нанесение знака поверки на твердомеры не предусмотрено. Заводские номера в виде цифрового обозначения, обеспечивающие идентификацию каждого экземпляра твердомера, наносятся гравировкой на табличку (шильд), установленную на передней панели корпуса твердомеров.
Общий вид твердомеров представлен на рисунке 1, место нанесения заводского номера -на рисунке 2.
в)
б)
г)
д)
е)
ж)
и) к)

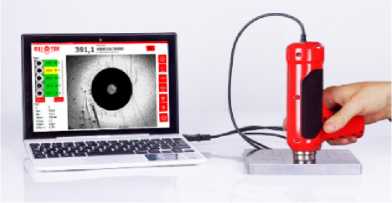

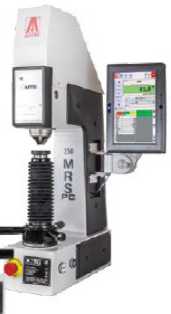

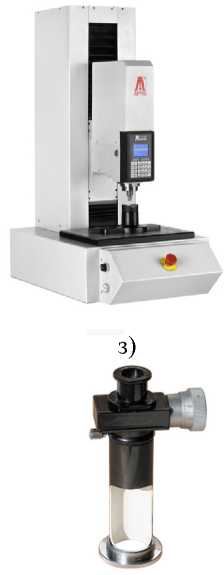

Рисунок 1 - Общий вид твердомеров универсальных VRS, MRS
а) 251VRSA, 251VRSD; б) 270VRSA 770VRSA, 270VRSD, 770VRSD; в) 251VRS-TV; г) 270VRS-TV, 770VRS-TV; д) 250MRS; е) 3332MRS; ж) 250MRS PC;
з) 3332MRSA; и) Цифровой микроскоп; к) Отсчетный микроскоп

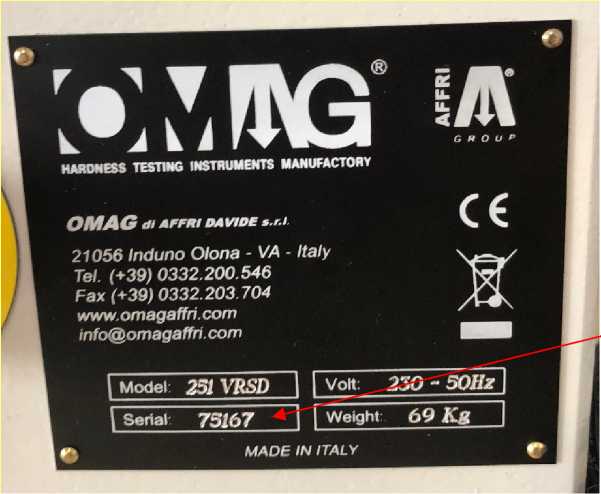

Место нанесения
заводского номера
Рисунок 2 - Место нанесения заводского номера
Пломбирование твердомеров универсальных VRS, MRS не предусмотрено.
Таблица 11 -
Наименование |
Обозначение |
Кол-во |
Твердомеры универсальные |
VRS, MRS |
1 шт. |
Встраиваемая оптическая система1,2 |
— |
1 шт. |
Цифровой микроскоп1 |
— |
1 шт.3 |
Микроскоп отсчетный1 |
— |
1 шт.3 |
Руководство по эксплуатации |
— |
1 экз. |
Методика поверки |
— |
1 экз. |
1 в зависимости от модификации; | ||
2 встраиваемая оптическая система может комплектоваться цифровой камерой вместо | ||
отсчетного окуляра с использованием внешнего ПО | ||
3 по заказу |
Таблица 2 - Метрологические характеристики твердомеров по шкалам Бринелля
Шкала Бринелля |
Испытательные нагрузки, Н |
Пределы допускаемого относительного отклонения испытательных нагрузок, % |
5/62,5 HB |
612,9 |
± 1,0 |
2,5/62,5 HB (HBW) | ||
5/125 HB (HBW) |
1226 | |
2,5/187,5 HB (HBW) |
1839 | |
10/250 HB |
2452 | |
5/250 HB(HBW) |
Обозначение шкал измерения твердости |
Пределы допускаемой абсолютной погрешности измерений твердости по шкалам Бринелля в диапазонах измерений | ||||
от 8 до 50 HB включ. |
св. 50 до 95 HB включ. |
св. 95 до 200 HB(HBW) включ. |
св. 200 до 450 HB(HBW) включ. |
св. 450 до 650 HBW включ. | |
5/62,5 HB 10/250 HB |
±1,5 |
— |
— |
— |
— |
5/125 HB(HBW) 5/250 HB(HBW) 2,5/62,5 HB(HBW) |
±1,5 |
±6,0 |
— |
— | |
2,5/187,5 HB (HBW) |
— |
±6,0 |
±1 |
19,5 |
Таблица 4 - Метрологические характеристики твердомеров по шкалам Роквелла и
Супер-Роквелла
Испытательные нагрузки, Н |
Пределы допускаемого относительного отклонения испытательных нагрузок, % | ||
Предварительная |
Основные |
Предварительная |
Основные |
Шкала Роквелла | |||
98,07 |
588,4; 980,7; 1471 |
±2,0 |
±0,5 |
Шкала Супер- |
’оквелла | ||
29,42 |
147,1; 294,2; 441,3 |
±2,0 |
±0,66 |
Таблица 5 - Метрологические характеристики твердомеров по шкалам Роквелла
Обозначение шкалы Роквелла |
Диапазоны измерений твердости по шкалам Роквелла |
Пределы допускаемой абсолютной погрешности измерений твердости по шкалам Роквелла |
HRA |
от 70 до 93 HRA |
±1,2 HRA |
HRB |
от 25 до 100 HRB |
±2,0 HRB |
HRC |
от 20 до 35 HRC включ. св. 35 до 55 HRC включ. св. 55 до 70 HRC |
±2,0 HRC ±1,5 HRC ±1,0 HRC |
Таблица 6 - Метрологические характеристики твердомеров по шкалам Супер-Роквелла
Обозначение шкалы Супер-Роквелла |
Диапазоны измерений твердости по шкалам Супер-Роквелла |
Пределы допускаемой абсолютной погрешности измерений твердости по шкалам Супер-Роквелла |
HRN15 |
от 70 до 94 HRN15 |
±1,0 HRN15 |
HRN30 |
от 40 до 76 HRN30 включ. |
±2,0 HRN30 |
св. 76 до 86 HRN30 |
±1,0 HRN30 | |
HRN45 |
от 20 до 78 HRN45 |
±2,0 HRN45 |
HRT30 |
от 15 до 82 HRT30 |
±2,0 HRT30 |
Испытательные нагрузки, Н |
Пределы допускаемой относительной погрешности испытательных нагрузок для шкал Виккерса, % |
49,03 |
±1,0 |
98,07 | |
294,2 | |
490,3 | |
980,7 |
Таблица 8 - Метрологические характеристики твердомеров по шкалам Виккерса
Обозначение шкалы Виккерса |
Диапазон измерения твердости по шкалам Виккерса HV | |||
от 50 до 150 включ. |
св. 150 до 250 включ. |
св. 250 до 525 включ. |
св. 525 до 1500 включ. | |
Пределы допускаемой абсолютной погрешности измерений твердости по шкалам Виккерса HV | ||||
HV5 |
±4,5 |
±7,5 |
±15,8 |
±45,0 |
HV10 | ||||
HV30 | ||||
HV50 | ||||
HV100 |
Таблица 9 - Метрологические характеристики измерительного устройства твердомера
Наименование характеристики |
Значение |
Диапазон измерений, мм |
от 0 до 9 |
Пределы допускаемой абсолютной погрешности измерений диаметров (для шкал Бринелля), мм
|
±0,01 ±0,02 |
Пределы допускаемой абсолютной погрешности измерений диагоналей (для шкал Виккерса), мм
мм |
±0,0004 ±0,002 |
Пределы допускаемой относительной погрешности измерений диагоналей (для шкал Виккерса) в поддиапазоне св. 0,040 до 0,200 включ., мм, % |
±1,0 |
Таблица 10 - Основные технические характеристики
Наименование характеристики |
Значение | ||||
VRS |
MRS | ||||
251 |
270 |
770 |
250 |
3332 | |
Параметры электрического питания: | |||||
- напряжение, В |
220 ± 20 | ||||
- частота, Г ц |
50 ± 1 | ||||
Потребляемая мощность, В^А, не более |
150 | ||||
Диаметр шарика для шкал Бринелля, мм |
2,5; 5,0; |
10,0 | |||
Габаритные размеры твердомеров, мм, не более - ширина |
460 |
620 |
620 |
260 |
500 |
- высота |
855 |
1000 |
1400 |
855 |
1250 |
- глубина |
520 |
680 |
680 |
520 |
780 |
Габаритные размеры рабочего пространства, мм, | |||||
не менее | |||||
- длина (расстояние от оси индентора до корпуса) |
185 |
188 |
188 |
185 |
200 |
- высота |
210 |
380 |
700 |
210 |
550 |
Масса, кг, не более |
105 |
140 |
190 |
105 |
230 |
Условия эксплуатации: | |||||
- температура окружающей среды, °С |
от +10 до +35 | ||||
- относительная влажность воздуха, %, не более |
80 | ||||
Срок службы, лет, не менее |
10 |
