Номер по Госреестру СИ: 79094-20
79094-20 Приборы электроизмерительные цифровые щитовые
(типа "2100")
Назначение средства измерений:
Приборы электроизмерительные цифровые щитовые типа «2100» (далее по тексту -приборы) предназначены для измерений электрических параметров (среднеквадратичных значений напряжения и силы переменного тока, частоты переменного тока, активной и реактивной мощности) в однофазных и трехфазных электрических сетях переменного тока.
Внешний вид.
Приборы электроизмерительные цифровые щитовые
Рисунок № 1
Внешний вид.
Приборы электроизмерительные цифровые щитовые
Рисунок № 2
Внешний вид.
Приборы электроизмерительные цифровые щитовые
Рисунок № 3
Внешний вид.
Приборы электроизмерительные цифровые щитовые
Рисунок № 4
Внешний вид.
Приборы электроизмерительные цифровые щитовые
Рисунок № 5
Внешний вид.
Приборы электроизмерительные цифровые щитовые
Рисунок № 6
Внешний вид.
Приборы электроизмерительные цифровые щитовые
Рисунок № 7
Внешний вид.
Приборы электроизмерительные цифровые щитовые
Рисунок № 8
Программное обеспечение
Программное обеспечение (далее - ПО) приборов по аппаратному обеспечению является встроенным и предназначено для преобразования и обработки измерительной информации. ПО хранится в энергонезависимой памяти микроконтроллера.
ПО разделено на метрологически значимую и незначимую часть. Разделение ПО выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:
-
- программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;
-
- программные модули осуществляющие идентификацию, хранение, передачу измерительной информации, защиту ПО и данных.
Идентификационные данные ПО приведены в таблице 2.
Уровень защиты ПО и измерительной информации «высокий» в соответствии с Р 50.2.077-2014. Метрологические характеристики приборов нормированы с учетом влияния ПО.
Таблица 2 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО: | |
- ЦА2101, ЦА2101, ЦЛ2132, ЦЛ2133, ЦЛ2134, ЦЛ2135 |
PM |
- ЦД2101 |
FREQ |
Номер версии (идентификационный номер) ПО: | |
- ЦА2101, ЦА2101, ЦЛ2132, ЦЛ2133, ЦЛ2134, ЦЛ2135 |
PU1.1 |
- ЦД2101 |
Fu1.1 |
Цифровой идентификатор ПО |
недоступен |
Влияние ПО учтено при нормировании метрологических характеристик приборов.
Для установки связи с приборами по интерфейсу RS485 и Ethernet применяется программное обеспечение, входящее в комплект поставки. Данное программное обеспечение не относится к метрологически значимому.
Лист № 5 Всего листов 11
Знак утверждения типа
Знак утверждения типананосится на лицевую панель приборов методом трафаретной печати (шелкографии) и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам электроизмерительным цифровым щитовым типа «2100»
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц, утвержденная Приказом Росстандарта № 1053 от 29.05.2018 г.
Государственная поверочная схема для средств измерений силы переменного электрического тока от 140-8 до 100 А в диапазоне частот от 1-10-1 до 1406 Гц, утвержденная Приказом Росстандарта № 575 от 14.05.2015 г.
Государственная поверочная схема для средств измерений времени и частоты, утвержденная Приказом Росстандарта № 1621 от 31.07.2018 г.
ГОСТ 8.551-2013 ГСИ. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц
ТУ 26.51.43.110-066-71064713-2018 Приборы электроизмерительные цифровые щитовые типа «2100». Технические условия
Поверка
Поверкаосуществляется по документу ОЦСМ 087196-2020 МП «ГСИ. Приборы электроизмерительные цифровые щитовые типа «2100». Методика поверки», утвержденному ФБУ «Омский ЦСМ» 13.03.2020 г.
Основное средство поверки:
-
- калибратор универсальный Н4-12 (рег. №37463-08);
-
- генератор сигналов низкочастотный прецизионный Г3-110 (рег. №5460-76);
-
- калибратор переменного тока «Ресурс-К2» (рег. №29284-05);
-
- калибратор многофункциональный Fluke 5522A (рег. №70345-18).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик приборов с требуемой точностью.
Знак поверки наносится:
-
- в руководство по эксплуатации и на прибор в соответствии с рисунком 3 при первичной поверке;
-
- на свидетельство о поверке при периодической поверке и на прибор в соответствии с рисунком 3.
Изготовитель
Закрытое акционерное общество «Производственное объединение «Электроточприбор» (ЗАО «ПО «ЭТП»)
ИНН 5506052891
Адрес: 644046, г. Омск, пр. Карла Маркса, 18, литер С1, офис 300
Телефон (факс): +7 (3812) 39-63-07
Web-сайт: https://etpribor.ru
E-mail: info@etpribor.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области»
(ФБУ «Омский ЦСМ»)
Адрес: 644116, г. Омск, ул. 24 Северная, 117-А Телефон (факс): +7 (3812) 68-07-99; 68-04-07 Web-сайт: http://csm.omsk.ru
E-mail: info@ocsm.omsk.ru
Принцип действия приборов основан на аналого-цифровом преобразовании измеренных мгновенных значений силы и напряжения переменного тока с последующей обработкой и отображением результатов измерений на цифровом индикаторе.
Приборы выполнены в диэлектрических пластмассовых корпусах. На передней панели приборов расположен дисплей, на задней панели: клеммы для включения в измерительную цепь и питания прибора, интерфейсы связи.
Приборы могут работать с внешними трансформаторами напряжения и тока. Коэффициенты трансформации и другие конфигурации приборов устанавливаются пользователем с помощью программного обеспечения, входящего в комплект поставки.
Приборы выпускаются в следующих модификациях: ЦА2101, ЦВ2101, ЦД2101, ЦЛ2132, ЦЛ2133, ЦЛ2134, ЦЛ2135, которые отличаются функциональным назначением. Каждая модификация имеет ряд исполнений, которые отличаются метрологическими и техническими характеристиками, интерфейсами связи и типоразмером корпуса. Структура условного обозначения приборов представлена в таблице 1.
Прибор [Х~| - [Х~| - ГХ~| - [Х~| - ГХ~| - [Х~| - [X
1 2 3 4 5 6 7
Таблица 1 - Структура условного обозначения индикаторов
№ поля |
Описание поля |
Код поля |
Расшифровка |
1 |
Модификация прибора |
ЦА2101 |
амперметр |
(функциональное назначение) |
ЦВ2101 |
вольтметр | |
ЦД2101 |
частотомер | ||
ЦЛ2132 |
однофазный ваттметр | ||
ЦЛ2133 |
однофазный варметр | ||
ЦЛ2134 |
трехфазный ваттметр | ||
ЦЛ2135 |
трехфазный варметр | ||
2 |
Номинальные значения входных сигналов |
001 |
100 мА |
(для ЦА2101) |
002 |
50 мА | |
003 |
10 мА | ||
004 |
1 А | ||
005 |
5 А |
Продолжение таблицы 1
№ поля |
Описание поля |
Код поля |
Расшифровка |
2 |
Номинальные значения входных сигналов |
001 |
100 мВ |
(для ЦВ2101) |
002 |
200 мВ | |
003 |
500 мВ | ||
004 |
1 В | ||
005 |
2 В | ||
006 |
5 В | ||
007 |
10 В | ||
008 |
20 В | ||
009 |
50 В | ||
010 |
100 В | ||
011 |
200 В | ||
012 |
500 В | ||
Номинальные значения входных сигналов |
11 |
100 В; 5 А | |
(для ЦЛ2132 и ЦЛ2133) |
21 |
220 В; 5 А | |
31 |
380 В; 5 А | ||
12 |
100 В; 1 А | ||
22 |
220 В; 1 А | ||
32 |
380 В; 1 А | ||
Номинальные значения входных сигналов |
11 |
100 В; 5 А | |
(для ЦЛ2134 и ЦЛ2135) |
21 |
380 В; 5 А | |
12 |
100 В; 1 А | ||
22 |
380 В; 1 А | ||
3 |
Цвет свечения индикатора |
К |
красный |
В |
зеленый | ||
4 |
Интерфейс |
2 |
RS485 |
3 |
RS485 и Ethernet | ||
5 |
Наличие токового выхода |
0 |
отсутствует |
2 |
(4-20) мА | ||
3 |
(0-20) мА | ||
6 |
Наличие блока уставок |
0 |
отсутствует |
(для ЦД2101) |
1 |
есть | |
7 |
Типоразмер корпуса |
1 |
Типоразмер корпуса 1 |
2 |
Типоразмер корпуса 2 |
Примеры условного обозначения приборов:
-
- прибор ЦА2101-004-К-3-2-1 - Амперметр ЦА2101 с номинальным значением измеряемого сигнала 1 А, цветом свечения индикаторов - красным, интерфейсами -RS-485 и Ethernet, с токовым выходом (4-20) мА, типоразмер корпуса - 160х80 мм;
-
- прибор ЦД2101-В-2-0-0-2 - Частотомер ЦД2101 с цветом свечения индикаторов -зеленым, интерфейсом RS485, без токового выхода, без блока уставок, типоразмер корпуса 120х120 мм;
-
- прибор ЦЛ2132-11-В-2-0-2 - Однофазный ваттметр ЦЛ2132 с номинальным значением измеряемых сигналов 100 В, 5 А, цветом свечения индикаторов - зеленым, интерфейсом RS-485, без токового выхода, типоразмер корпуса 120х120 мм.
Общий вид приборов представлен на рисунках 1 и 2.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 3.

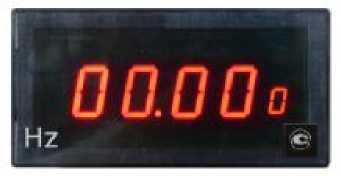

Рисунок 1 - Общий вид приборов в корпусе типоразмера 1
WW KW
■V

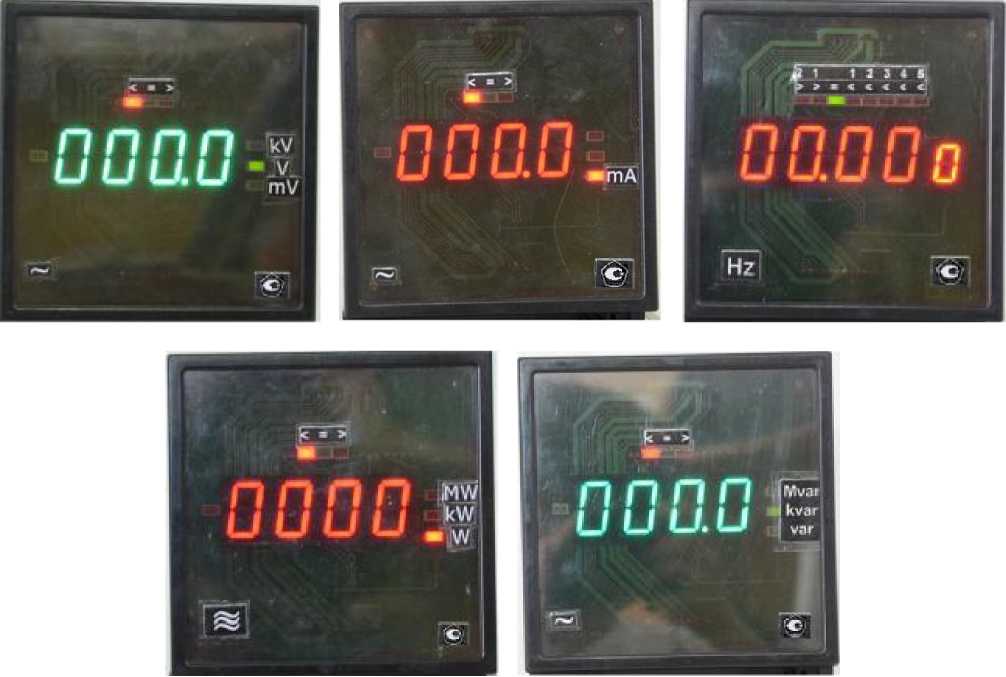

Рисунок 2 - Общий вид приборов в корпусе типоразмера 2
Место нанесения знака поверки
№О7ЯЯМ7г. ■■
•/□я
цда-шм-в-г-и
21
ЦАИП-ЯММ-М ЧаНИИЙг.
а)
б)
а) - Типоразмер корпуса 1
б) - Типоразмер корпуса 2
Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки
Таблица 8 -
Наименование |
Обозначение |
Количество |
Прибор с установленными ответными частями разъемов |
— |
1 шт. |
Компакт-диск с программным обеспечением |
— |
1 шт. в один адрес |
Крепежные детали |
— |
1 комплект |
Адаптер RS-485-USB |
— |
1 шт. по заказу потребителя |
Руководство по эксплуатации |
3ПБ.349.111 РЭ 3ПБ.394.003 РЭ 3ПБ.395.000 РЭ |
1 экз. |
Методика поверки |
ОЦСМ 087196-2020 МП |
1 экз. в один адрес |
Таблица 3 - Номинальные значения входных сигналов, цены единиц младшего разряда, входные сопротивления приборов ЦВ2101, падения напряжений приборов ЦА2101, диапазон напряжений входного сигнала приборов ЦД2101
Модификация |
Номинальное значение входного сигнала, Хн |
Цена единицы младшего разряда |
Входное сопротивление, Мом, не менее |
Падение напряжения, мВ, не более |
Диапазон напряжений входного сигнала, В |
ЦА2101-001 |
100 мА |
0,1 мА |
— |
100 |
— |
ЦА2101-002 |
50 мА |
0,01 мА |
— |
100 |
— |
ЦА2101-003 |
10 мА |
0,01 мА |
— |
100 |
— |
ЦА2101-004 |
1 А |
0,001 А |
— |
100 |
— |
ЦА2101-005 |
5 А |
0,001 А |
— |
100 |
— |
ЦВ2101-001 |
100 мВ |
0,1 мВ |
0,1 |
— |
— |
ЦВ2101-002 |
200 мВ |
0,1 мВ |
0,1 |
— |
— |
ЦВ2101-003 |
500 мВ |
0,1 мВ |
0,1 |
— |
— |
ЦВ2101-004 |
1 В |
0,001 В |
0,1 |
— |
— |
ЦВ2101-005 |
2 В |
0,001 В |
0,1 |
— |
— |
ЦВ2101-006 |
5 В |
0,001 В |
0,1 |
— |
— |
ЦВ2101-007 |
10 В |
0,01 В |
1,0 |
— |
— |
ЦВ2101-008 |
20 В |
0,01 В |
1,0 |
— |
— |
ЦВ2101-009 |
50 В |
0,01 В |
1,0 |
— |
— |
ЦВ2101-010 |
100 В |
0,1 В |
1,0 |
— |
— |
ЦВ2101-011 |
200 В |
0,1 В |
1,0 |
— |
— |
ЦВ2101-012 |
500 В |
0,1 В |
1,0 |
— |
— |
ЦД2101 |
50 Гц |
0,001 Гц |
0,1 |
— |
от 1 до 264 |
Примечания:
|
Таблица 4 - Диапазоны и номинальные значения входных сигналов, номинальные значения измеряемых мощностей приборов ЦЛ2132 и ЦЛ2133
Модификация |
Диапазоны и номинальные значения входных сигналов |
Номинальное значение измеряемой мощности*, Хн | |||
ток, 1н, А |
напряжение, ин, В |
частота, f, Гц |
коэффициент мощности, COSф (МПф) | ||
ЦЛ2132-11 |
5 |
100 |
от 45 до 55 |
от -1 до +1 |
500 Вт |
ЦЛ2132-21 |
5 |
220 |
от 45 до 55 |
от -1 до +1 |
1100 Вт |
ЦЛ2132-31 |
5 |
380 |
от 45 до 55 |
от -1 до +1 |
1900 Вт |
ЦЛ2132-12 |
1 |
100 |
от 45 до 55 |
от -1 до +1 |
100 Вт |
ЦЛ2132-22 |
1 |
220 |
от 45 до 55 |
от -1 до +1 |
220 Вт |
ЦЛ2132-32 |
1 |
380 |
от 45 до 55 |
от -1 до +1 |
380 Вт |
Модификация |
Диапазоны и номинальные значения входных сигналов |
Номинальное значение измеряемой мощности*, Хн | |||
ток, 1н, А |
напряжение, UH, В |
частота, f, Гц |
коэффициент мощности, COSф (МПф) | ||
ЦЛ2133-11 |
5 |
100 |
от 45 до 55 |
от -1 до +1 |
500 вар |
ЦЛ2133-21 |
5 |
220 |
от 45 до 55 |
от -1 до +1 |
1100 вар |
ЦЛ2133-31 |
5 |
380 |
от 45 до 55 |
от -1 до +1 |
1900 вар |
ЦЛ2133-12 |
1 |
100 |
от 45 до 55 |
от -1 до +1 |
100 вар |
ЦЛ2133-22 |
1 |
220 |
от 45 до 55 |
от -1 до +1 |
220 вар |
ЦЛ2133-32 |
1 |
380 |
от 45 до 55 |
от -1 до +1 |
380 вар |
Примечание: | |||||
* - При cosф = |
1 (ЯПф = 1). |
Таблица 5 - Диапазоны и номинальные значения входных сигналов, номинальные значения измеряемых мощностей приборов ЦЛ2134 и ЦЛ2135
Модификация |
Диапазоны и номинальные значения входных сигналов |
Номинальное значение измеряемой мощности*, Хн | |||
ток фазы, 1н, А |
линейное напряжение, ин, В |
частота, f, Гц |
коэффициент мощности, COSф (МПф) | ||
ЦЛ2134-11 |
5 |
100 |
от 45 до 55 |
от -1 до +1 |
866,0 Вт |
ЦЛ2134-21 |
5 |
380 |
от 45 до 55 |
от -1 до +1 |
3291,0 Вт |
ЦЛ2134-12 |
1 |
100 |
от 45 до 55 |
от -1 до +1 |
173,2 Вт |
ЦЛ2134-22 |
1 |
380 |
от 45 до 55 |
от -1 до +1 |
658,2 Вт |
ЦЛ2135-11 |
5 |
100 |
от 45 до 55 |
от -1 до +1 |
866,0 вар |
ЦЛ2135-21 |
5 |
380 |
от 45 до 55 |
от -1 до +1 |
3291,0 вар |
ЦЛ2135-12 |
1 |
100 |
от 45 до 55 |
от -1 до +1 |
173,2 вар |
ЦЛ2135-22 |
1 |
380 |
от 45 до 55 |
от -1 до +1 |
658,2 вар |
Примечание: | |||||
* - При cosф = |
1 (ЯПф = 1). |
Таблица 6 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений: | |
- ЦА2101 |
от 0 до 1,5-Хн |
- ЦВ2101-001...ЦВ2101-011 |
от 0 до 1,5-Хн |
- ЦВ2101-012 |
от 0 до 1,0Хн |
- ЦД2101 |
от 0,9-Хн до 1,1-Хн |
- ЦЛ2132 |
от 0 до 1,2-!н; от 0 до 1,2- UH |
- ЦЛ2133 |
от 0 до 1,2-!н; от 0 до 1,2- ин |
- ЦЛ2134* |
от 0 до 1,2-!н; от 0 до 1,2- ин |
- ЦЛ2135* |
от 0 до 1,2-!н; от 0 до 1,2- ин |
Пределы допускаемой основной приведенной (к номинальному значению измеряемого входного сигнала Хн) | |
погрешности измерений среднеквадратичного значения напряжения (ЦВ2101) и силы (ЦА2101) переменного тока, %, | |
в диапазоне частот: | |
- от 45 до 55 Гц включ. |
±0,2 |
- св. 55 до 500 Гц |
±0,3 |
Наименование характеристики |
Значение |
Пределы допускаемой основной приведенной (к номинальному значению измеряемого входного сигнала Хн) погрешности измерений частоты переменного тока (ЦД2101), % |
±0,01 |
Пределы допускаемой основной приведенной (к номинальному значению измеряемой мощности Хн) погрешности измерений активной (ЦЛ2132, ЦЛ2134) и реактивной (ЦЛ2133, ЦЛ2135) мощности, % |
±0,5 |
Пределы допускаемой дополнительной приведенной (к номинальному значению измеряемого входного сигнала и мощности Хн) погрешности измерений, в долях пределов основной погрешности: - от изменения температуры окружающего воздуха в диапазоне рабочих температур, на каждые 10 °С |
0,5 |
- от изменения относительной влажности воздуха от нормальной до верхнего предела диапазона рабочих условий применения |
0,5 |
Пределы допускаемой дополнительной приведенной (к номинальному значению измеряемого входного сигнала Хн), погрешности измерений среднеквадратичного значения напряжения (ЦВ2101) и силы (ЦА2101) переменного тока при коэффициенте искажения синусоидальности кривой напряжения от 5 до 30 % и тока от 5 до 30 % под влиянием гармоник от 2-й до 10-й (при значении основной частоты сигналов тока и напряжения - до 52 Гц) при условии, что амплитуды сигналов напряжения и тока не превышают 1,5-^2-Хн, % |
±0,3 |
Пределы допускаемой дополнительной приведенной (к номинальному значению измеряемой мощности Хн), погрешности измерений активной (ЦЛ2132, ЦЛ2134) и реактивной (ЦЛ2133, ЦЛ2135) мощности при коэффициенте искажения синусоидальности кривой напряжения от 5 до 30 % и тока от 5 до 50 % под влиянием гармоник от 2-й до 13-й (при значении основной частоты сигналов тока и напряжения -до 52 Гц) при условии, что амплитуды сигналов напряжения и тока не превышают 1,2-^2-Хн, % |
±0,6 |
Диапазон преобразований измеряемого входного сигнала (измеряемой мощности) в выходные унифицированные сигналы силы постоянного тока от 0 до 20 мА или от 4 до 20 мА: - ЦА2101, ЦВ2101 |
от 0 до 1,0-Хн |
- ЦД2101 |
от 0,9 до 1,1-Хн |
- ЦЛ2132, ЦЛ2133, ЦЛ2134, ЦЛ2135 |
от -Хн до Хн |
Наименование характеристики |
Значение |
Пределы допускаемой основной абсолютной погрешности преобразования входного сигнала (измеряемой мощности) в выходной унифицированный сигнал силы постоянного тока от 0 до 20 мА, мА: - ЦА2101, ЦВ2101, в диапазоне частот: - от 45 до 55 Гц включ. |
±0,10 |
- св. 55 до 500 Гц |
±0,14 |
- ЦД2101 |
±0,02 |
- ЦЛ2132, ЦЛ2133, ЦЛ2134, ЦЛ2135 |
±0,10 |
Пределы допускаемой основной абсолютной погрешности преобразования входного сигнала (измеряемой мощности) в выходной унифицированный сигнал силы постоянного тока от 4 до 20 мА, мА: - ЦА2101, ЦВ2101, в диапазоне частот: - от 45 до 55 Гц включ. |
±0,080 |
- св. 55 до 500 Гц |
±0,112 |
- ЦД2101 |
±0,016 |
- ЦЛ2132, ЦЛ2133, ЦЛ2134, ЦЛ2135 |
±0,080 |
Пределы допускаемой дополнительной абсолютной погрешности преобразования входного сигнала (измеряемой мощности) в выходные унифицированные сигналы силы постоянного тока от 0 до 20 мА и от 4 до 20 мА, в долях пределов основной погрешности: - от изменения температуры окружающего воздуха в диапазоне рабочих температур, на каждые 10 °С |
0,5 |
- от изменения относительной влажности воздуха от нормальной до верхнего предела диапазона рабочих условий применения |
0,5 |
Пределы допускаемой дополнительной абсолютной погрешности преобразования входного сигнала напряжения (ЦВ2101) и силы (ЦА2101) переменного тока в выходные унифицированные сигналы силы постоянного тока при коэффициенте искажения синусоидальности кривой напряжения от 5 до 30 % и тока от 5 до 30 % под влиянием гармоник от 2-й до 10-й (при значении основной частоты сигналов тока и напряжения - до 52 Гц) при условии, что амплитуды сигналов напряжения и тока не превышают 1,5-^2-Хн, мА: - для токового выхода от 0 до 20 мА |
±0,140 |
- для токового выхода от 4 до 20 мА |
±0,112 |
Наименование характеристики |
Значение |
Пределы допускаемой дополнительной абсолютной погрешности преобразования измеряемой активной (ЦЛ2132, ЦЛ2134) и реактивной (ЦЛ2133, ЦЛ2135) мощности при коэффициенте искажения синусоидальности кривой напряжения от 5 до 30 % и тока от 5 до 50 % под влиянием гармоник от 2-й до 13-й (при значении основной частоты сигналов тока и напряжения - до 52 Гц) при условии, что амплитуды сигналов напряжения и тока не превышают 1,2-^2-Хн, мА:
|
±0,120 ±0,096 |
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 от 84,0 до 106,7 |
Примечания: * - Отображаемая величина измеренной мощности не превышает 999,9 Вт (вар). |
Таблица 7 - Основные технические характеристики
Наименование характеристики |
Значение |
Время установления рабочего режима, мин, не более |
10 |
Параметры токового выхода: - выходной сигнал силы постоянного тока, мА |
от 0 до 20, от 4 до 20 |
- сопротивление нагрузки, Ом, не более |
500 |
- напряжение постоянного тока, В, не более |
15 |
Параметры электрического питания: - напряжение переменного тока, В |
от 85 до 250 |
- частота переменного тока, Гц |
от 45 до 55 |
- напряжение питания постоянного тока, В |
от 120 до 260 |
Потребляемая мощность, В • А, не более |
10 |
Габаритные размеры, мм, не более: - типоразмер корпуса 1: - высота |
80 |
- длина |
140 |
- ширина |
160 |
- типоразмер корпуса 2 - высота |
120 |
- длина |
120 |
- ширина |
120 |
Масса, кг, не более |
1,0 |
Условия эксплуатации: - температура окружающего воздуха, °С |
от +5 до +50 |
- относительная влажность при температуре +25 °С, %, не более |
90 |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Средний срок службы, лет |
10 |
Средняя наработка на отказ, ч |
60000 |
