Наименование и обозначение

Количество

Примечание

Калибратор температуры

1 шт.

модель в соответствии с заказом

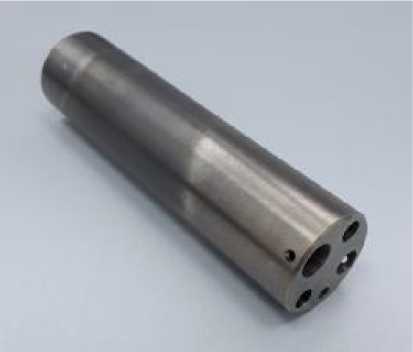

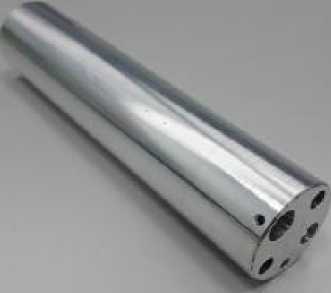

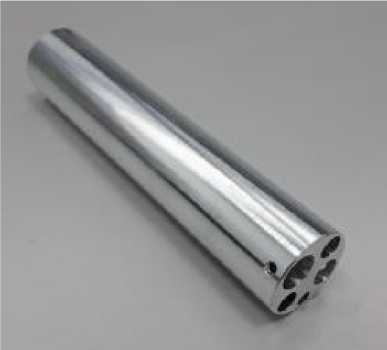

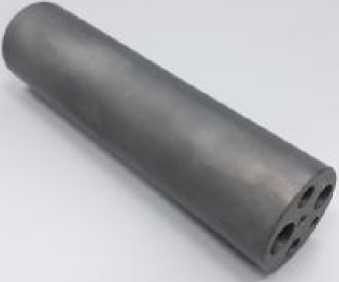

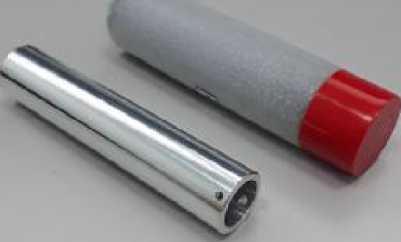

Металлический и (или) жидкостный вставной блок

1 шт.

количество и диаметр отверстий в соответствии с заказом (только для металлического вставного блока)

Кабель питания

1 шт.

-

Комплект измерительных проводов с зажимами

1 шт.

-

Инструмент для извлечения вставного блока

1 шт.

-

Методика поверки МП 207-037-2018

1 экз.

-

Руководство по эксплуатации (на русском языке)

1 экз.

-

Сумка-чехол

1 шт.

-

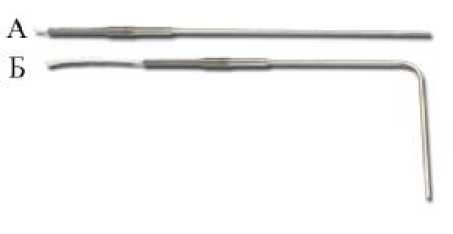

Внешний термопреобразователь сопротивления повышенной точности

1 шт.

по дополнительному заказу (модель в соответствии с заказом)

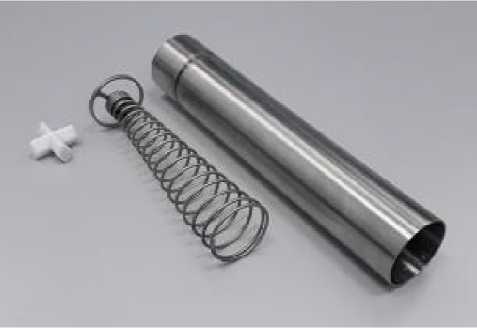

Теплопроводящая жидкость

1 шт.

по дополнительному заказу (объем и тип жидкости в соответствии с заказом)

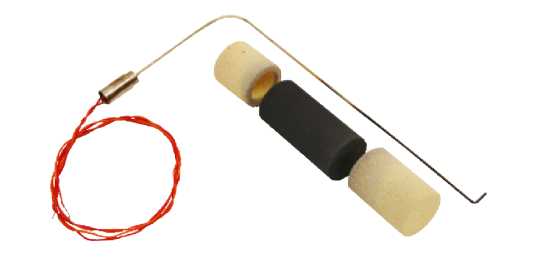

Вставка абсолютно черного тела

1 шт.

по дополнительному заказу

Внешний преобразователь термоэлектрический типа N по ГОСТ Р 8.5852001

1 шт.

по дополнительному заказу

Чашеобразный металлический блок

1 шт.

по дополнительному заказу

Флакон со стальными шариками

1 шт.

по дополнительному заказу

Наименование характеристики

Значение характеристики

(в зависимости от модели калибратора)

TA-25N

TA-35N

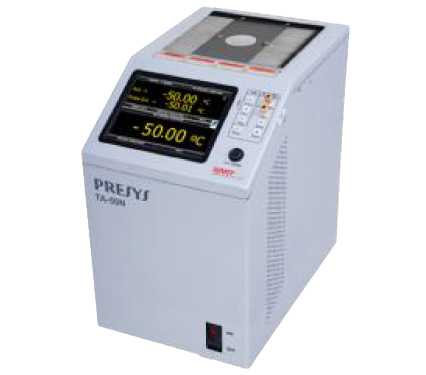

TA-50N

Диапазон воспроизводимых температур, °C ⁽¹⁾

от -25 до +155

от -35 до +155

от -50 до +155

Пределы допускаемой основной абсолютной погрешности установления заданной температуры по внутреннему термометру при температуре окружающей среды от +20 до +26 °С включ., °С

±0,1

Пределы допускаемой основной абсолютной погрешности установления заданной   температуры   по   внешнему   термопреобразователю

сопротивления повышенной точности при температуре окружающей среды от +20 до +26 °С включ., °С

±0,07

Пределы допускаемой дополнительной абсолютной погрешности установления заданной температуры при температуре окружающего среды ниже +20 °С или св. +26 °С, °С/°С

±0,000021,

где t - значение верхнего предела воспроизводимых температур, °С

Время стабилизации воспроизводимой температуры после выхода калибратора на заданное значение температуры, мин, не более

10

Нестабильность поддержания заданной температуры в течение 30 минут (после стабилизации), °С

±0,020

(от -25 до +140 °С включ.);

±0,025

(св. 140 до 155 °С)

±0,020

(от -35 до +140 °С включ.);

±0,025

(св. 140 до 155 °С)

±0,020

(от -50 до +140 °С включ.);

±0,025

(св. 140 до 155 °С)

Наименование характеристики

Значение характеристики

(в зависимости от модели калибратора)

TA-25N

TA-35N

TA-50N

Осевая неоднородность температуры, на расстоянии от 0 до 40 мм (от дна скважины для вставного блока), °С, не более

±0,05

±0,06

±0,10

(от -50 до -35 °C не включ.);

±0,07

(от -35 до +155 °C)

Радиальная неоднородность температуры, измеренная в двух каналах вставного блока с одинаковыми диаметрами, °С, не более

±0,02

Значение единицы младшего разряда, °С

0,01

Время нагрева, мин, не более:

10 (при нагреве от +25 до +140 °С включ.)

16

(при нагреве от +25 до +140 °С включ.)

11

(при нагреве от +25 до +140 °С включ.)

Время охлаждения, мин, не более:

11

(при охлаждении от +25 до -25 °С включ.)

16

(при охлаждении от +25 до -35 °С включ.)

25

(при охлаждении от +25 до -50 °С включ.)

Напряжение питания, В

от 90 до 127;

от 180 до 254

Частота переменного тока, Гц

50 или 60

Потребляемая мощность, В • А, не более

200

300

400

Габаритные размеры калибратора (высота^хширина^хглубина), мм, не более

260x200x305

260x200x305

Габаритные размеры скважины для вставного блока (диаметр^хглубина), мм, не более

025,4x124

Масса калибратора, кг, не более

10,5

12,5

Средняя наработка на отказ, ч, не менее

40 000

Средний срок службы, лет, не менее

5

Рабочие условия эксплуатации:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %, не более

от 0 до +50

75 (без конденсации)

Наименование характеристики

Значение характеристики

(в зависимости от модели калибратора)

TA-350P

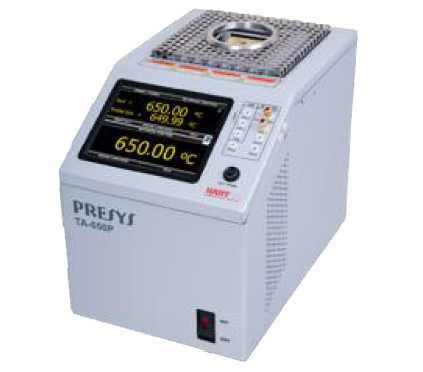

TA-650P

Диапазон воспроизводимых температур, °C ⁽¹⁾

от +30 до +350 ⁽²⁾ от +50 до +350 ⁽³⁾

от +30 до +650 ⁽²⁾ от +50 до +650 ⁽³⁾

Пределы допускаемой основной абсолютной погрешности установления заданной температуры по внутреннему термометру при температуре окружающей среды от +20 до +26 °С включ., °С

±(0,10 +0,001-|t|), где t - значение воспроизводимой температуры, °С (от +30 до +400 °С включ.);

±(0,15 + 0,001-|t|)

(св. +400 до +650 °С)

Пределы допускаемой основной абсолютной погрешности установления заданной температуры по внешнему термопреобразователю сопротивления повышенной точности при температуре окружающей среды от +20 до +26 °С включ., °С

±0,07

(от +30 до +150 °С включ.);

±0,10 (св. +150 до + 350 °С)

±0,07

(от +30 до +150 °С включ.);

±0,10

(св. +150 до +350 °С включ.);

±0,13

(св. +350 до +650 °С)

Пределы допускаемой дополнительной абсолютной погрешности установления заданной температуры при температуре окружающего среды ниже +20 °С или св. +26 °С, °С/°С

±0,000021,

где t - значение верхнего предела воспроизводимых температур, °С

Время стабилизации воспроизводимой температуры после выхода калибратора на заданное значение температуры, мин, не более

30 (от +30 до +50 °С не включ.);

10 (от +50 до +650 °С)

Нестабильность поддержания заданной температуры в течение 30 минут (после стабилизации), °С

±0,05

(от +30 до +150 °С включ.);

±0,10

(св. +150 до +350 °С)

±0,05

(от +30 до +150 °С включ.);

±0,10

(св. +150 до +350 °С включ.);

±0,20

(св. +350 до +650 °С)

Наименование характеристики

Значение характеристики

(в зависимости от модели калибратора)

TA-350P

TA-650P

Осевая неоднородность температуры, на расстоянии от 0 до 40 мм (от дна вставного блока, в зависимости от установленного значения температуры), °С, не более

±0,10

(от +30 до +150 °С включ.);

±0,20

(св. +150 до +350 °С включ.)

±0,10

(от +30 до +150 °С включ.);

±0,20

(св. +150 до +350 °С включ.);

±0,40

(св. +350 до +550 °С включ.);

±0,50

(св. +550 до +650 °С включ.)

Радиальная неоднородность температуры, измеренная в двух каналах вставного блока с одинаковыми диаметрами, °С, не более

±0,02

(от +30 до +50 °С включ.);

±0,03

(св. +50 до +150 °С включ.);

±0,04

(св. +150 до +350 °С)

±0,05

(от +30 до +50 °С включ.);

±0,10

(св. +50 до +300 °С включ.);

±0,20

(св. 300 до +650 °С)

Значение единицы младшего разряда, °С

0,01

Время нагрева, мин, не более:

13

(при нагреве от +50 до +350 °С включ.)

18

(при нагреве от +50 до +650 °С включ.)

Время охлаждения, мин, не более:

12

(при охлаждении от +350 до +100 °С включ.)

22

(при охлаждении от +650 до +200 °С включ.)

Напряжение питания, В

от 90 до 127; от 180 до 254

Частота переменного тока, Гц

50 или 60

Потребляемая мощность, В • А, не более

500

1000

Габаритные размеры калибратора (высота^хширина^хглубина), мм, не более

260^х200^х305

Наименование характеристики

Значение характеристики

(в зависимости от модели калибратора)

TA-350P

TA-650P

Габаритные размеры скважины для вставного блока (диаметрхглубина), мм, не более

032x124

Масса калибратора, кг, не более

8,0

10,0

Средняя наработка на отказ, ч, не менее

40 000

Средний срок службы, лет, не менее

5

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

от 0 до +50

- относительная влажность воздуха, %, не более

75 (без конденсации)

Примечания:

⁽¹⁾ - Допускается использование калибраторов в диапазонах воспроизводимых температур по внутреннему термометру и

(или) по внешнему

термопреобразователю сопротивления повышенной точности, согласованных с пользователем, но лежащих внутри полного диапазона

воспроизводимых температур используемого калибратора;

• ⁽²⁾ - При температуре окружающего воздуха от 0 до +26 °С включ.;

• ⁽³⁾ - При температуре окружающего воздуха св. +26 до +50 °С

Наименование характеристики

Значение характеристики

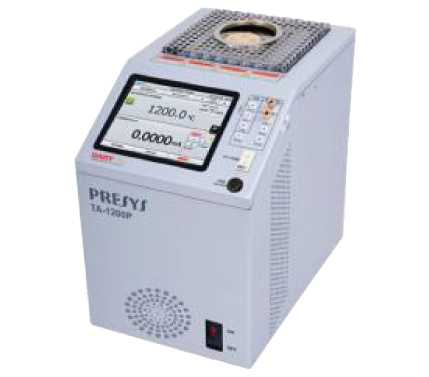

для TA-1200P

Диапазон воспроизводимых температур, °C⁽¹⁾:

от +50 до +1200

Пределы допускаемой абсолютной погрешности установления заданной температуры по внутреннему термометру при температуре окружающей среды от +20 до +26 °С включ., °С

±3,0

(от +300 до +1100 °С включ.)

Время стабилизации воспроизводимой температуры после выхода калибратора на заданное значение температуры, мин, не более

60

Нестабильность поддержания заданной температуры в течение 30 минут (после стабилизации), °С

±0,1

(от +300 до +1100 °С включ.)

Осевая неоднородность температуры, на расстоянии от 0 до 20 мм (от дна вставного блока) и от 55 до 75 мм (от дна скважины для вставного блока), °С, не более

±0,25

(от +300 до +650 °С включ.); ±0,35

(св +650 до +1100 °С включ.)

Радиальная неоднородность температуры, измеренная в двух каналах вставного блока с одинаковыми диаметрами, °С, не более

±0,15

(от +300 до +650 °С включ.); ±0,30

(св +650 до +1100 °С включ.)

Значение единицы младшего разряда, °С

0,1

Время нагрева, мин, не более

45

(при нагреве от +300 до +1100 °С включ.)

Время охлаждения, мин, не более

300

(при охлаждении от +1100 до +300 °С включ.)

Напряжение питания, В

от 90 до 127; от 180 до 254

Частота переменного тока, Гц

50 или 60

Потребляемая мощность, В • А, не более

2300

Габаритные размеры калибратора (высота^хширина^хглубина), мм, не более

315x200x305

Габаритные размеры скважины для вставного блока (диаметр^хглубина), мм, не более

034x130

Масса калибратора, кг, не более

11,0

Средняя наработка на отказ, ч, не менее

40 000

Средний срок службы, лет, не менее

5

Наименование характеристики

Значение характеристики

для TA-1200P

Рабочие условия эксплуатации:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %, не более

от +20 до +26

75 (без конденсации)

Примечание:

⁽¹⁾ - Допускается использование калибраторов в диапазонах воспроизводимых температур по внутреннему термометру, согласованных с пользователем, но лежащих внутри полного диапазона воспроизводимых температур используемого калибратора

Наименование характеристики

Значение характеристики для модели TA-1200P

Диапазон воспроизводимых температур, °C⁽¹⁾

от +300 до +1100

Пределы допускаемой абсолютной погрешности установления заданной температуры в комплекте с преобразователем термоэлектрическим типа N по ГОСТ Р 8.585-2001 при температуре окружающей среды от +20 до +26 °С включ., °С

±(5,0 +0,01-|1|),

где t - значение воспроизводимой температуры, °С

Коэффициент излучения внутренней полости вставки абсолютно черного тела

0,99

Время выхода на стационарный режим, мин, не более

60

Нестабильность поддержания температуры в стационарном режиме в течение 15 минут, °С

±0,1

Значение единицы младшего разряда, °С

0,1

Время нагрева, мин, не более

45

(при нагреве от +300 до +1100 °С включ.)

Время охлаждения, мин, не более

300

(при охлаждении от +1100 до +300 °С включ.)

Напряжение питания, В

от 90 до 127; от 180 до 254

Частота переменного тока, Гц

50 или 60

Потребляемая мощность, В • А, не более

2300

Габаритные размеры калибратора (высота^хширина^хглубина), мм, не более

315x200x305

Габаритные размеры скважины для вставного блока (диаметр^хглубина), мм, не более

034x130

Масса калибратора, кг, не более

11,0

Средняя наработка на отказ, ч, не менее

40 000

Средний срок службы, лет, не менее

5

Рабочие условия эксплуатации:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %, не более

от +20 до +26

75 (без конденсации)

Примечание:

⁽¹⁾ - Допускается использование калибраторов в диапазонах воспроизводимых температур в комплекте преобразователем термоэлектрическим типа N по ГОСТ Р 8.585-2001, согласованных с пользователем, но лежащих внутри полного диапазона воспроизводимых температур используемого калибратора

Наименование характеристики

Значение характеристики

(в зависимости от модели калибратора)

TA-25NL

TA-45NL

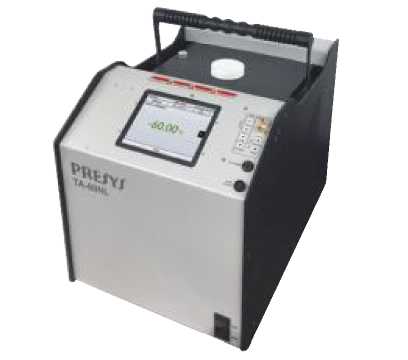

TA-60NL

Диапазон воспроизводимых температур, °C⁽¹⁾

от -25 до +140

от -45 до +140

от -60 до +140

Пределы   допускаемой   основной   абсолютной   погрешности

установления заданной температуры по внутреннему термометру при температуре окружающей среды от +20 до +26 °С включ., °С

±0,1

Пределы   допускаемой   основной   абсолютной   погрешности

установления     заданной     температуры     по     внешнему

термопреобразователю сопротивления повышенной точности при температуре окружающей среды от +20 до +26 °С включ., °С

±0,05 (от -5 до +105 °С включ.) ±0,07 (в остальном диапазоне)

Пределы допускаемой дополнительной абсолютной погрешности установления заданной температуры при температуре окружающего среды ниже +20 °С или св. +26 °С, °С/°С

±0,000021,

где t - значение верхнего предела воспроизводимых температур, °С

Время стабилизации воспроизводимой температуры после выхода калибратора на заданное значение температуры, мин, не более

10

Нестабильность поддержания заданной температуры в течение 30 минут (после стабилизации), °С

±0,02

(от -25 до +130 °С включ.);

±0,03

(св. +130 до +140 °С)

±0,02

(от -45 до +130 °С включ.);

±0,03

(св. +130 до +140 °С)

±0,02

(от -45 до 130 °С включ.);

±0,03

(в остальном диапазоне)

Осевая неоднородность температуры, на расстоянии от 0 до 40 мм (от дна скважины для вставного блока), °С, не более

±0,06

±0,06

(от -5 до +105 °С включ.);

±0,08

(в остальном диапазоне)

±0,04

(от -60 до +105 °С включ.);

±0,08

(в остальном диапазоне)

Радиальная неоднородность температуры, измеренная в двух каналах вставного блока с одинаковыми диаметрами, °С, не более

±0,02

±0,02

от -5

до +105 °С включ.);

±0,03

(в остальном диапазоне)

±0,02

(от -60 до +130 °С включ.);

±0,03

(в остальном диапазоне)

Значение единицы младшего разряда, °С

0,01

Наименование характеристики

Значение характеристики

(в зависимости от модели калибратора)

TA-25NL

TA-45NL

TA-60NL

Время нагрева, мин, не более:

25

(при нагреве от +25 до +140 °С)

20

(при нагреве от +25 до +140 °С)

30

(при нагреве от +25 до +140 °С)

Время охлаждения, мин, не более:

20

(при охлаждении от +25 до -25 °С)

40

(при охлаждении от +25 до -45 °С)

60

(при охлаждении от +25 до -60 °С)

Напряжение питания, В

от 90 до 127; от 180 до 254

Частота переменного тока, Гц

50 или 60

Потребляемая мощность, В • А, не более

300

450

870

Габаритные размеры калибратора (высота^хширина^хглубина), мм, не более

315x200x305

370x306x450

Габаритные размеры скважины для вставного блока (диаметр^хглубина), мм, не более

035x160

Масса калибратора, кг, не более

12

17

Средняя наработка на отказ, ч, не менее

40 000

Средний срок службы, лет, не менее

5

Рабочие условия эксплуатации:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %, не более

от 0 до +50

75 (без конденсации)

Наименование характеристики

Значение характеристики

(в зависимости от модели калибратора)

TA-25NL

TA-45NL

TA-60NL

Диапазон воспроизводимых температур, °C ⁽¹⁾⁽²⁾

от -25 до +140

от -45 до +140

от -60 до +140

Пределы допускаемой абсолютной погрешности установления заданной температуры по внешнему термопреобразователю сопротивления повышенной точности при температуре окружающей среды от +20 до +26 °С включ., °С

±0,07

Неоднородность температуры в жидкостном вставном блоке, °С, не более

±0,03

Время стабилизации воспроизводимой температуры после выхода калибратора на заданное значение температуры, мин, не более

10

Нестабильность поддержания заданной температуры в течение 30 минут (после стабилизации), °С

±0,02

(от -25 до +130 °С включ.);

±0,03

(св. +130 до +140 °С)

±0,02

(от -45 до +130 °С включ.);

±0,03

(св. +130 до +140 °С)

±0,02

(от -45 до 130 °С включ.);

±0,03

(в остальном диапазоне)

Значение единицы младшего разряда, °С

0,01

Время нагрева, мин, не более:

25

(при нагреве от +25 до +140 °С включ.)

20

(при нагреве от +25 до +140 °С включ.)

30

(при нагреве от +25 до +140 °С включ.)

Время охлаждения, мин, не более:

20

(при охлаждении от +25 до -25 °С включ.)

40

(при охлаждении от +25 до -45 °С включ.)

60

(при охлаждении от +25 до -60 °С включ.)

Напряжение питания, В

от 90 до 127;

от 180 до 254

Частота переменного тока, Гц

50 или 60

Потребляемая мощность, В • А, не более

300

450

870

Габаритные размеры калибратора (высота^хширина^хглубина), мм, не более

315x200x305

370x306x450

Габаритные размеры скважины для вставного блока (диаметр^хглубина), мм, не более

035x160

Масса калибратора, кг, не более

12

17

Наименование характеристики

Значение характеристики

(в зависимости от модели калибратора)

TA-25NL            TA-45NL             TA-60NL

Средняя наработка на отказ, ч, не менее

40 000

Средний срок службы, лет, не менее

5

Рабочие условия эксплуатации:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %, не более

от +20 до +26

75 (без конденсации)

Примечание:

• ⁽¹⁾ - Допускается использование калибраторов в диапазонах воспроизводимых температур по внешнему термопреобразователю сопротивления повышенной точности, согласованных с пользователем, но лежащих внутри полного диапазона воспроизводимых температур используемого калибратора

• ⁽²⁾ - В качестве рабочей теплопроводящей жидкости рекомендуется использовать:

• - этиловый спирт (для диапазона от -60 до +15 °С);

• - смесь этилового спирта и дистиллированной воды в пропорции 1 к 1 (для диапазона от -30 до +90 °С);

• - дистиллированную воду (для диапазона от +5 до +90 °С)

• - силиконовые масла производства фирмы XIAMETER:

PMX-200 SILICONE FLUID 5 CS (для диапазона от -40 до +130 °С);

PMX-200 SILICONE FLUID 10 CS (для диапазона от -35 до +155 °С)

Наименование характеристики

Значение характеристики

(в зависимости от модели калибратора)

TA-25NL

TA-45NL

TA-60NL

Диапазон воспроизводимых температур , °C⁽¹⁾

от -25 до +140

от -45 до +140

от -50 до +140

Пределы допускаемой абсолютной погрешности установления заданной температуры по внешнему термопреобразователю сопротивления повышенной точности при температуре окружающей среды от +20 до +26 °С включ., °С

±(5,0 +0,01-|1|),

где t - значение воспроизводимой температуры, °С

Коэффициент излучения внутренней полости вставки абсолютно черного тела

0,95

Время выхода на стационарный режим, мин, не более

10

Нестабильность поддержания температуры в стационарном режиме в течение 15 минут, °С

±0,02

(от -25 до +130 °С включ.);

±0,03

(св. +130 до +140 °С)

±0,02

(от -45 до +130 °С включ.);

±0,03

(св. +130 до +140 °С)

±0,02

(от -45 до 130 °С включ.);

±0,03

(в остальном диапазоне)

Значение единицы младшего разряда, °С

0,01

Время нагрева, мин, не более

25

(при нагреве от +25 до +140 °С включ.)

20

(при нагреве от +25 до +140 °С включ.)

30

(при нагреве от +25 до +140 °С включ.)

Время охлаждения, мин, не более

20

(при охлаждении от +25 до -25 °С включ.)

40

(при охлаждении от +25 до -45 °С включ.)

60

(при охлаждении от +25 до -60 °С включ.)

Напряжение питания, В

от 90 до 127; от 180 до 254

Частота переменного тока, Гц

50 или 60

Потребляемая мощность, В • А, не более

300

450

870

Габаритные размеры калибратора (высота^хширина^хглубина), мм, не более

315x200x305

370x306x450

Габаритные размеры скважины для вставного блока (диаметр^хглубина), мм, не более

035x160

Масса калибратора, кг, не более

12

17

Средняя наработка на отказ, ч, не менее

40 000

Наименование характеристики

Значение характеристики

(в зависимости от модели калибратора)

TA-25NL

TA-45NL

TA-60NL

Средний срок службы, лет, не менее

5

Рабочие условия эксплуатации:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %, не более

от +20 до +26

75 (без конденсации)

Примечание:

⁽¹⁾ - Допускается использование калибраторов в диапазонах воспроизводимых температур по внешнему термопреобразователю сопротивления повышенной точности, согласованных с пользователем, но лежащих внутри полного диапазона воспроизводимых температур используемого калибратора

Тип НСХ,

входные сигналы

Обозначение на дисплее калибратора

В соответствии с документом

Диапазон измерений ⁽¹⁾

Значение единицы наименьшего разряда

Пределы допускаемой основной абсолютной погрешности измерений при температуре окружающей среды от +20 до +26 °С (2)(3) включ.   ’

мВ

мВ

-

от -150 до +150 мВ не включ.

0,001 мВ

±0,015 мВ

от +150 до +2450 мВ

0,01 мВ

±0,49 мВ

мА

мА

-

от 0 до 20 мА

0,0001 мА

±0,0049 мА

Ом (канал для подключения внешнего ТС повышенной точности)

Ом

-

от 1 до 400 Ом

0,001 Ом

±0,020 Ом

Ом (канал для подключения рабочего ТС)

Ом

-

от 1 до 400 Ом не включ.

0,01 Ом

±0,08 Ом

(в диапазоне от 1 до 50 Ом не включ.);

±0,04 Ом

(в диапазоне от 50 до 400 Ом не включ.)

от 400 до 2500 Ом

0,01 Ом

±0,75 Ом

Pt100

(а=0,00385 °С^-1)

Pt-100(Pt);

Pt-100

ГОСТ 6651-2009;

IEC 60751

от 18,52 до 390,48 Ом

от -200 до +850 °С

0,01 °С

±0,1 °С

Pt1000

(а=0,00385 °С^-1)

Pt-1000(Pt);

Pt-1000

ГОСТ 6651-2009;

IEC 60751

от 185,2 до

2470,09 Ом

от -200 до +400 °С

0,1 °С

±0,2 °С

100П

(а=0,00385 °С^-1)

Pt-100(n)

ГОСТ 6651-2009

от 17,24 до 395,16 Ом

от -200 до +850 °С

0,01 °С

±0,1 °С

100Н

(а=0,00617 °С^-1)

Ni-100(H)

ГОСТ 6651-2009

от -69,45 до 223,21 Ом

от -60 до +180°С

0,01 °С

±0,1 °С

100М

(а=0,00428 °С^-1)

Cu-100(M)

ГОСТ 6651-2009

от 50,23 до 185,60 Ом

от -180 до +200 °С

0,01 °С

±0,1 °С

Тип НСХ, входные сигналы

Обозначение на дисплее калибратора

В соответствии с документом

Диапазон измерений ⁽¹⁾

Значение

единицы наименьшего разряда

Пределы допускаемой основной абсолютной погрешности измерений при температуре окружающей среды от +20 до +26 °С (2)(3) включ.   ’

100М

(а=0,00426 °С^-1)

Cu-100(M)

ГОСТ 6651-2009

от 78,7 до 185,2 Ом

от -50 до +200 °С

0,01 °С

±0,1 °С

Cu10

(а=0,00427 °С^-1)

Cu-10

Minco 16-9

от 1,058 до 19,116 Ом

от -200 до +260 °С

0,1 °С

±2,0 °С

Ni100

(а=0,00618°С^-1)

Ni-100

DIN-43760

от 69,520 до 223,221 Ом

от -60 до +180°С

0,1 °С

±0,2 °С

R

ТС-И(ТПШЗ); TC-R

ГОСТ Р 8.585-2001; МЭК 60584-1:2013

от -0,226 до +2,401 мВ не включ.

от -50 до +300 °С не включ.

0,1 °С

±1,0 °С

от +2,401 до +21,101 мВ

от +300 до +1768 °С

0,1 °С

±0,7 °С

S

TC-S(inm0);

TC-S

ГОСТ Р 8.585-2001; МЭК 60584-1:2013

от -0,236 до +2,323 мВ не включ.

от -50 до +300 °С не включ.

0,1 °С

±1,0 °С

от +2,323 до +18,609 мВ

от +300 до +1760 °С

0,1 °С

±0,7 °С

B

ТС-В(ТПР); TC-B

ГОСТ Р 8.585-2001;

МЭК 60584-1:2013

от 0,291 до +1,242 мВ не включ.

от +250 до +500 °С не включ.

0,1 °С

±1,5 °С

от +1,242 до +6,786 мВ не включ.

от +500 до +1200 °С не включ.

0,1 °С

±1,0 °С

от +6,786 до +13,820 мВ

от +1200 до +1820 °С

0,1 °С

±0,7 °С

J

TC-JCDKK);

TC-J

ГОСТ Р 8.585-2001; МЭК 60584-1:2013

от -8,095 до +69,553 мВ

от -210 до +1200 °С

0,1 °С

±0,2 °С

Тип НСХ, входные сигналы

Обозначение на дисплее калибратора

В соответствии с документом

Диапазон измерений ⁽¹⁾

Значение

единицы наименьшего разряда

Пределы допускаемой основной абсолютной погрешности измерений при температуре окружающей среды от +20 до +26 °С (2)(3) включ.   ’

T

ТС-Т(ТМКн);

TC-T

ГОСТ Р 8.585-2001;

МЭК 60584-1:2013

от -6,258 до -5,603 мВ не включ.

от -270 до -200 °С не включ.

0,1 °С

±0,6 °С

от -5,603 до -2,633 мВ

не включ.

от -200 до -75 °С не включ.

0,1 °С

±0,4 °С

от -2,633 до +20,872 мВ

от -75 до +400 °С

0,1 °С

±0,2 °С

E

ТС-Е(ТХКн); TC-E

ГОСТ Р 8.585-2001;

МЭК 60584-1:2013

от -9,835 до -7,279 мВ не включ.

от -270 до -150 °С не включ.

0,1 °С

±0,3 °С

от -7,279 до +76,373 мВ

от -150 до +1000 °С

0,1 °С

±0,1 °С

К

ТС-К(ТХА); TC-K

ГОСТ Р 8.585-2001;

МЭК 60584-1:2013

от -6,458 до -4,913 мВ не включ.

от -270 до -150 °С не включ.

0,1 °С

±0,5 °С

от -4,913 до +54,866 мВ

от -150 до +1372 °С

0,1 °С

±0,2 °С

N

TC-N(THH); TC-N

ГОСТ Р 8.585-2001;

МЭК 60584-1:2013

от -4,345 до -3,990 мВ не включ.

от -270 до -200 °С не включ.

0,1 °С

±1,0 °С

от -3,990 до -0,518 мВ не включ.

от -200 до -20 °С не включ.

0,1 °С

±0,4 °С

от -0,518 до +47,513 мВ

от -20 до +1300 °С

0,1 °С

±0,2 °С

Тип НСХ, входные сигналы

Обозначение на дисплее калибратора

В соответствии с документом

Диапазон измерений ⁽¹⁾

Значение

единицы наименьшего разряда

Пределы допускаемой основной абсолютной погрешности измерений при температуре окружающей среды от +20 до +26 °С (2)(3) включ.   ’

A1

TC-A1(TBP1)

ГОСТ Р 8.585-2001

от 0,000 до +33,640 мВ

от 0 до +2500 °С

0,1 °С

±1,0 °С

A2

TC-A2(TBP2)

ГОСТ Р 8.585-2001

от 0,000

до +4,571 мВ

не включ.

от 0 до +300 °С не включ.

0,1 °С

±1,0 °С

от +4,571 до +27,232 мВ

от +300 до +1800 °С

0,1 °С

±0,7 °С

A3

TC-A3(TBP3)

ГОСТ Р 8.585-2001

от 0,000 до +4,470 мВ не включ.

от 0 до +300 °С не включ.

0,1 °С

±1,0 °С

от +4,470 до +26,773 мВ

от +300 до +1800 °С

0,1 °С

±0,7 °С

L

TC-L(TXK)

ГОСТ Р 8.585-2001

от -9,488 до +66,466 мВ

от -200 до +800 °С

0,1 °С

±0,2 °С

M

TC-M(TMK)

ГОСТ Р 8.585-2001

от -6,154 до -5,111 мВ не включ.

от -200 до -150 °С не включ.

0,1 °С

±0,5 °С

от -5,111 до +4,722 мВ

от-150 до +100 °С

0,1 °С

±0,2 °С

L

TC-L

DIN-43710

от -8,15 до +53,14 мВ

от -200 до +900 °С

0,1 °С

±0,2 °С

C

TC-C

МЭК 60584-1:2013

от 0 до 26,729 мВ не включ.

от 0 до +1500 °С не включ.

0,1 °С

±0,5 °С

от 26,729 до 37,070 мВ

от +1500 до +2315 °С

0,1 °С

±0,7 °С

Тип НСХ, входные сигналы

Обозначение на дисплее калибратора

В соответствии с документом

Диапазон измерений ⁽¹⁾

Значение единицы наименьшего разряда

Пределы допускаемой основной абсолютной погрешности измерений при температуре окружающей среды от +20 до +26 °С

(2)(3) включ.

Примечания:

⁽¹⁾ - Допускается использование калибраторов в диапазонах измерений, согласованных с пользователем, но лежащих внутри полного диапазона измерений электрических сигналов (в зависимости от используемого измерительного канала);

⁽²⁾ - Метрологические характеристики указаны для температуры окружающей среды в диапазоне от +20 до +26 °С включ., при использовании калибраторов в остальном температурном диапазоне рабочих условий эксплуатации (от 0 до +20 °С не включ. и св. +26 до +50 °С), необходимо учитывать дополнительную абсолютную погрешность измерений при изменении температуры окружающей среды на 1 °С относительно значения температуры +23 °С по формуле:

±0,00001-Хик,

где Х_ик - верхний предел измерений используемого входного сигнала, °С (Ом, мВ, мА)

⁽³⁾ - При использовании встроенной платы калибраторов в режиме измерений входных сигналов поступающих от преобразователей термоэлектрических (с включенной внутренней автоматической схемой компенсации температуры свободных (холодных) концов термопары (КХС)), необходимо учитывать абсолютную погрешность измерений КХС: ±0,2 °С
