Номер по Госреестру СИ: 78709-20
78709-20 Трансформаторы тока
(AOF 110/3)
Назначение средства измерений:
Трансформаторы тока AOF 110/3 (далее - трансформаторы тока) предназначены для передачи сигналов измерительной информации измерительным приборам и/или устройствам защиты и управления в электросетях переменного тока промышленной частоты. Применяются в электросетях 110 кВ.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам тока AOF 110/3
ГОСТ 8.217-2003 Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
-рабочий эталон 2-го разряда по государственной поверочной схеме, в соответствии с приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768 трансформатор тока измерительный переносной ТТИП 5000/5 (регистрационный номер в Федеральном информационном фонде № 39854-08);
-прибор для измерения электроэнергетических величин и показателей качества электрической энергии Энергомонитор-3.3Т1 (регистрационный номер в Федеральном информационном фонде № 39952-08);
-магазин нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде № 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт трансформатора.
Изготовитель
Фирма «VEM Sachsenwerk GmbH», Германия
Адрес: Dresdener StraBe 15, 02994 Bernsdorf, Germany
Телефон: +49 (0) 35723 99-0, факс: +49 (0) 35723 99-403
Заявитель
Общество с ограниченной ответственностью «ЕвразЭнергоТранс»
(ООО «ЕвразЭнергоТранс»)
Адрес: 654006, Кемеровская обл. - Кузбасс, г. Новокузнецк, Центральный район, ул. Рудокопровая, д. 4
Телефон/факс: +7 (3843) 35-76-00
E-mail: energotrans@evraz.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации , метрологии и испытаний в Кемеровской области» (ФБУ «Кемеровский ЦСМ»)Адрес: 654032, г. Новокузнецк, ул. Народная, д. 49
Телефон: +7 (3843) 36-41-41
Факс: +7 (3843) 36-02-62
Web-сайт: http://www.csmnvkz.ru
E-mail: info@csmnvkz.ru
Трансформаторы установлены на площадке общества с ограниченной ответственностью «ЭнергоТранзит» Центральная ТЭЦ, г. Новокузнецк (ООО «ЭнергоТранзит»).
Принцип работы трансформаторов тока базируется на физическом явлении электромагнитной индукции.
Трансформаторы тока AOF 110/3 представляют собой однофазный электромагнитный масштабный преобразователь. Сердечники и вторичные обмотки расположены в верхней части корпуса из алюминиевого сплава, который смонтирован на изоляторе из высокопрочного фарфора. Высоковольтная изоляция трансформатора обеспечивается за счет заполнения внутреннего объема маслом. Первичная обмотка состоит из нескольких витков медной шины в головке трансформатора. Можно менять коэффициенты трансформации в отношении 1:2:4 путем переключения перемычки снаружи, для работы на номинальном первичном токе 600 А, 300 А и 150 А, но трансформаторы эксплуатируются только на номинальном первичном токе 600 А. Вторичные обмотки размещаются на тороидальных сердечниках, насаживаемых на цилиндрические основания. Трансформаторы имеют три измерительные вторичные обмотки. Выводы вторичных обмоток пропущены через опорную трубу и подключены к клеммам контактной коробки на раме основания трансформатора.
Крышка контактной коробки пломбируется для предотвращения несанкционированного доступа.
Общий вид средства измерений и место пломбировки от несанкционированного доступа представлен на рисунках 1 и 2.
Рисунок 1 - Общий вид средства
измерений

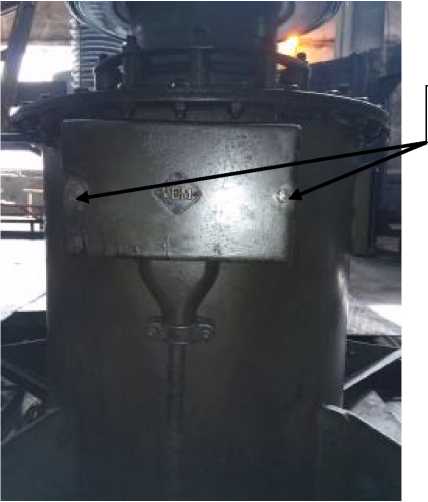

Место пломбировки
Рисунок 2 - Место пломбировки от несанкционированного доступа
Программное обеспечение отсутствует.
приведены в таблице 1.
Таблица 1 - трансформаторов тока AOF 110/3
Характеристики |
Значение |
Номинальное напряжение, кВ |
110 |
Наибольшее рабочее напряжение, кВ |
126 |
Номинальный первичный ток обмотки, Л1-Л2, А |
600 |
Номинальный вторичный ток обмоток, 1И1-1И2, 2И1-2И2, 3И1-3И2, А |
5 |
Класс точности измерительной вторичной обмотки, 1И1-1И2 |
0,5 |
Класс точности измерительных вторичных обмоток, 2И1-2И2, 3И1-3И2 |
1,0 |
Номинальная нагрузка измерительной вторичной обмотки, 1И1-1И2, ВА |
30 |
Номинальная нагрузка измерительных вторичных обмоток, 2И1-2И2, ЗИ1-ЗИ2, ВА |
60 |
Номинальный коэффициент безопасности вторичной обмотки для измерений и учета, 1И1-1И2, не более |
25 |
Номинальный коэффициент безопасности вторичной обмотки для измерений и учета, 2И1-2И2 и 3И1-3И2, не более |
15 |
Номинальная частота, Гц |
50 |
Масса, кг |
560 |
Габаритные размеры: | |
- высота, мм |
2000 |
- ширина, мм |
515 |
- глубина, мм |
425 |
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
УХЛ1 |
