Номер по Госреестру СИ: 78738-20
78738-20 Датчики газов
(PI-700)
Назначение средства измерений:
Датчики газов PI-700 предназначены для автоматических непрерывных измерений объемной доли вредных газов в воздушной среде при условии ее загазованности источниками, выделяющими только один определяемый компонент.

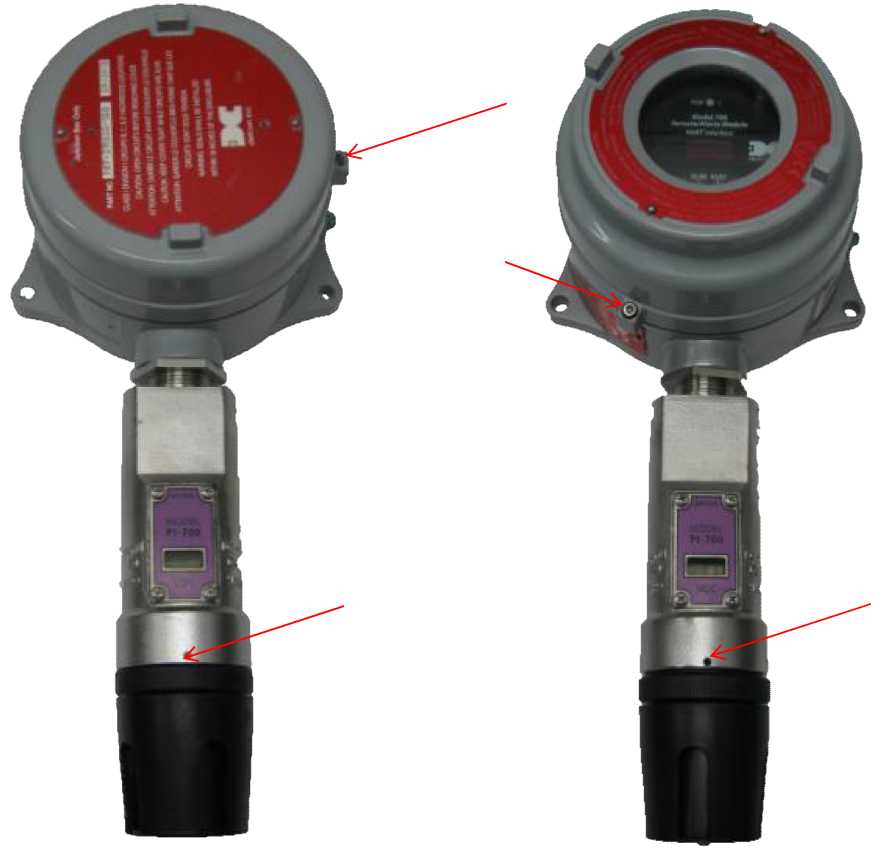

Внешний вид.
Датчики газов
Рисунок № 1

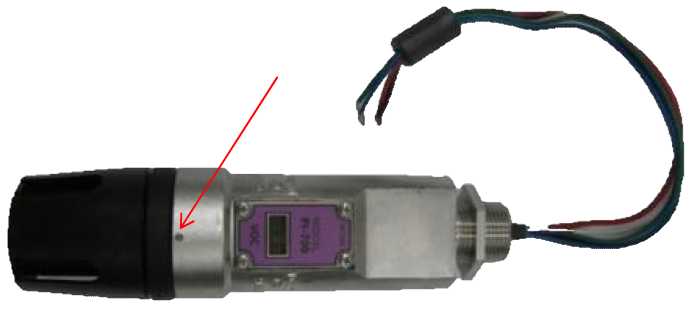

Внешний вид.
Датчики газов
Рисунок № 2
Программное обеспечение
Датчики имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач измерения объемной доли вредных веществ в воздухе.
Встроенное ПО обеспечивает следующие основные функции:
- обработку и передачу измерительной информации от первичного измерительного преобразователя;
- отображение результатов измерений на дисплее;
- формирование выходного аналогового сигнала (4 - 20) мА;
- формирование цифрового выходного сигнала (RS-485 протокол ModbusTM RTU, протокол HART);
- формирование релейного выходного сигнала (при наличии модуля Remote/Alarm)
- самодиагностику аппаратной части датчика ;
- настройку нулевых показаний и чувствительности , а также изменение режимов работы датчика.
ПО датчика реализует следующие расчетные алгоритмы:
- вычисление значений содержания определяемых компонентов по данным от первичного измерительного преобразователя;
- вычисление значений выходного аналогового сигнала;
- непрерывную самодиагностику аппаратной части датчика.
ПО датчиков идентифицируется посредством отображения номера версии встроенного ПО на дисплее датчика при включении электрического питания.
Влияние встроенного ПО учтено при нормировании метрологических характеристик датчиков.
Датчики имеют защиту встроенного ПО от преднамеренных или непреднамеренных изменений. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
PI-700 |
Номер версии (идентификационный номер) ПО 1} |
3.25N |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
81A914D789B2EB997071A3404375261CC213D345 |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
SHA-1 |
1) Номер версии ПО должен быть не ниже указанной в таблице. Значение контрольной суммы, указанное в таблице, относится только к файлу ПО соответствующей версии. |
Знак утверждения типа
Знак утверждения типананосится на табличку на боковой панели датчика методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам газов PI-700
Приказ Федерального агентства по техническому регулированию и метрологии от 14 декабря 2018 № 2664 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
Приказ Министерства здравоохранения и социального развития Российской Федерации № 1034н от 09.09.11 г. «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ 12.1.005-88 ССБТ. Общие санитарно-гигиенические требования к воздуху рабочей зоны
Техническая документация фирмы-изготовителя «DETCON Inc.», США
Поверка
Поверкаосуществляется по документу МП 242-2359-2020 «ГСИ. Датчики газов PI-700. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 20.01.2020 г.
Основные средства поверки:
-
- стандартные образцы состава газовые смеси i-C4H8-eo3gyx (ГСО 10540-2014), NH3-воздух (ГСО 10546-2014), СзНбО-воздух (ГСО 10534-2014), С^-воздух (ГСО 10540-2014), CH3COOC4H9 - воздух (ГСО 10534-2014), C6H5CI - воздух (ГСО 10549-2014), СбНп - воздух (ГСО 10539-2014), C2H5OH - воздух (ГСО 10535-2014), С2Н4 - воздух (ГСО 10541-2014), CH3COOC2H5 - воздух (ГСО 10535-2014), С2Н4О - азот (ГСО 10534-2014), C7H16 - воздух (ГСО 10540-2014), C6H14 - воздух (ГСО 10540-2014), i-C4H10 - воздух (ГСО 10540-2014), NO - азот (ГСО 10547-2014), NO2 - азот (ГСО 10547-2014), C5H12 - воздух (ГСО 10541-2014), С3Н7ОН -воздух (ГСО 10534-2014), H2S - воздух (ГСО 10540-2014), (м-, о-, п-) C6H4(CH3)2 - воздух (ГСО 10541-2014), C6H5CH3 - воздух (ГСО 10541-2014), C3H6 - воздух (ГСО 10540-2014, 10541-2014), C5H12O - воздух (ГСО 10535-2014), (CH3)2NH - воздух (ГСО 10535-2014), C2H3Cl - воздух (ГСО 10550-2014), C5H8 - воздух (ГСО 10540-2014) в баллонах под давлением;
-
- источники микропотоков газов и паров ИМ-ГП (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 68336-17): ИМ-ГП-14-М-Б, ИМ-ГП-14-М-А2 бензол, ИМ-ГП-16-М-А2, ИМ-ГП-17-М-Б бутанол, ИМ-ГП-20-М-Б бутилмер-каптан, ИМ-ГП-41-М-Б, ИМ-ГП-41-М-А2 сероуглерод, ИМ-ГП-58-М-А2 циклогексанон, ИМ-ГП-24-М-А2 декан, ИМ-ГП-171-М-Б этилмеркаптан, ИМ-ГП-177-М-А2 гидразин, ИМ-ГП-38-М-А2 метилмеркаптан, ИМ-ГП-87-М-А2, ИМ-ГП-88-М-Б нонан, ИМ-ГП-85-М-А2, ИМ-ГП-86-М-Б октан, ИМ-ГП-89-М-А2 фенол, ИМ-ГП-170-М-А2 стирол, ИМ-ГП-79-М-Б мо-ноэтаноламин, ИМ-ГП-104-М-А2 уксусная кислота, ИМ-ГП-138-М-А2, ИМ-ГП-139-М-Б ацетальдегид, ИМ-ГП-74-М-Б диметилсульфид, ИМ-ГП-97-М-А2 нафталин;
-
- рабочие эталоны 1-го разряда источники микропотоков газов и паров ИМ-ВРЗ (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 50363-12): ИМ-ВРЗ-24-М-И акриловая кислота, ИМ-ВРЗ-27-М-И бутилакрилат;
-
- генератор газовых смесей ГГС, мод ГГС-Р, ГГС-Т, ГГС-К, ГГС-03-03 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 62151-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых датчиков с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «DETCON Inc.», СШААдрес: 4055 Technology Forest Blvd. The Woodlands, Texas 77381, USA Телефон: 713-559-9200
Факс: 281-292-2860
Web-сайт: www.detcon.com
E-mail: sales@detcon.com
Заявитель
Общество с ограниченной ответственностью «Кронус Бизнес Сервис»
(ООО «Кронус Бизнес Сервис»)
ИНН 7724751798
Адрес: 115230, г. Москва, Хлебозаводский проезд, д. 7, стр., 9, пом. XI, комн. 5о Телефон: (495) 223-45-65
Web-сайт: https://cronusserv.ru
E-mail: cronus@cronusserv.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес:190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web сайт: www.vniim.ru
Принцип измерений датчиков газа PI-700 (далее - датчики) - фотоионизационный. При прохождении анализируемой среды через датчик, молекулы органических и неорганических веществ ионизируются фотонами высокой энергии, образующиеся электроны и ионы собираются на электродах, к которым приложено напряжение. Ток ионизации, значение которого пропорционально содержанию молекул анализируемого вещества в воздухе, преобразуется в выходной сигнал.
Способ отбора пробы - диффузионный.
Датчики представляют собой стационарные приборы непрерывного действия.
Конструктивно датчики состоят их 4-х частей:
-
- модуль интеллектуального трансмиттера (ITM);
-
- модуль интеллектуальный подключаемый - газовый модуль ФИД;
-
- защитный модуль;
-
- адаптер защитного модуля.
Модуль интеллектуального трансмиттера (ITM) включает в себя электронику и микропроцессор, размещенные во взрывозащищенном герметичном корпусе.
На передней панели модуля расположены светодиодный четырехразрядный дисплей, магнитные программные переключатели, которые активируются при помощи специальных ручных магнитов.
К модулю ITM подключается газовый модуль ФИД, который может быть двух типов, для диапазона измерений до 20 млн-1 или более. Газовый модуль ФИД имеет разборную конструкцию, что позволяет проводить очистку и замену используемой ультрафиолетовой лампы (энергия ионизации 10,6 эВ). Газовый модуль ФИД имеет энергонезависимую память, в которой записаны сведения об определяемом компоненте, диапазоне измерений, единицах измерений и данные градуировки.
Датчик обеспечивает выходные сигналы:
-
- показания встроенного светодиодного дисплея;
-
- унифицированный аналоговый по току (от 4 до 20) мА;
-
- цифровой выход, интерфейс RS-485 протокол ModbusTM RTU.
-
- цифровой выход, протокол HART (при наличии модуля HART);
-
- дискретный выходной сигнал (релейный, при наличии модуля Remote/Alarm).
Провода от модуля ITM выводятся в соединительную коробку Detcon взрывозащищенного исполнения, герметично накрученную на верхнюю часть датчика. На нижней части датчика имеется резьба для подсоединения насадки для подачи газовых смесей (калибровочного адаптера).
Доступ к меню настройки и обслуживания датчика осуществляется бесконтактно через корпус прибора (переключатели «PGM1» и «PGM2») с помощью магнитного инструмента.
Режимы меню:
-
- режим нормального функционирования - на дисплей выводятся текущие значения, обозначение определяемого компонента и единицы измерений, сообщения о сбоях;
-
- режим корректировки нулевых показаний и чувствительности);
- режим программирования - обзор состояния датчика, установка диапазона измерений, определяемого компонента, установка газового фактора (фактор отклика) в зависимости от определяемого компонента, задание значения содержания градуировочного газа и т.д.
Общий вид датчиков и места пломбирования от несанкционированного доступа приведены на рисунке 1.
а) с соединительной коробкой (без дисплея)
б) с соединительной коробкой (с дисплеем)
в) без соединительной коробки
Рисунок 1 - Общий вид датчика газов PI-700 (места пломбирования от несанкционированного доступа отмечены стрелками)
Таблица 4 - Комплектность датчиков газов PI-700
Наименование |
Обозначение |
Количество |
Датчик газов |
PI-700 |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
МП 242-2359-2020 |
1 экз. на партию |
Комплект дополнительного оборудования (защита от брызг, насадка для подачи газовых смесей, магнит для настройки и др.) |
1 комплект, по заказу | |
1) Определяемый компонент по заказу. |
Таблица 2 - Основные метрологические характеристики
Определяемый компонент 1) |
Диапазон измерений объемной доли определяемого компонента, млн-1 |
Пределы допускаемой основной погрешности, % |
Назначение 2) | |
приведенной |
относительной | |||
Изобутилен |
от 0 до 50 включ. |
±15 |
- |
контроль ПДК |
i-C4H8 (42) |
св.50 до 100 |
- |
±15 | |
св.50 до 300 |
- |
±15 | ||
св. 50 до 1000 |
- |
±15 | ||
св. 50 до 3000 |
- |
±15 | ||
Аммиак |
от 0 до 30 включ. |
±15 |
- |
контроль ПДК |
NH3 (28) |
св. 30 до 200 |
- |
±15 |
при аварийных ситуациях |
Ацетон |
от 0 до 80 включ. |
±20 |
- |
контроль ПДК |
СзНбО (85) |
св.80 до 300 |
- |
±20 | |
Бензол C6H6 (5) |
от 0 до 5 включ. |
±20 |
- |
контроль ПДК |
св.5 до 20 |
- |
±20 | ||
1,2-бутадиен |
от 0 до 50 включ. |
±20 |
- |
контроль ПДК |
C4H6 (44,4) |
св.50 до 300 |
- |
±20 | |
Бутанол |
от 0 до 10 включ. |
±20 |
- |
при аварийных |
C3H7CH2OH (3) |
св.10 до 20 |
- |
±20 |
ситуациях |
Бутилацетат |
от 0 до 40 включ. |
±20 |
- |
контроль ПДК |
CH3COOC4H9 (40) |
св.40 до 200 |
- |
±20 | |
Бутилмеркаптан C4H7SH (-) |
от 0 до 20 |
±20 |
- |
ПДК отсутствует |
Сероуглерод |
от 0 до 20 |
±20 |
- |
при аварийных |
CS2 (0,3) |
ситуациях | |||
Хлорбензол |
от 0 до 20 включ. |
±20 |
- |
контроль ПДК |
C6H5CI (15/7,5) |
св.20 до 100 |
- |
±20 | |
Циклогексан |
от 0 до 20 включ. |
±20 |
- |
при аварийных |
СбН12 (14,3) |
св.20 до 100 |
- |
±20 |
ситуациях |
Циклогексанон |
от 0 до 10 включ. |
±20 |
- |
при аварийных |
СбНюО (2,5) |
св.10 до 20 |
- |
±20 |
ситуациях |
Декан |
от 0 до 20 |
±20 |
- |
ПДК отсутствует |
C10H22 (-) |
- |
- | ||
Этанол |
от 0 до 500 включ. |
±15 |
- |
контроль ПДК |
C2H5OH (520) |
св.500 до 1000 |
- |
±15 | |
Этилен |
от 0 до 80 включ. |
±15 |
- |
контроль ПДК |
С2Н4 (86,2) |
св.80 до 500 |
- |
±15 | |
Этилацетат |
от 0 до 40 включ. |
±20 |
- |
контроль ПДК |
CH3COOC2H5 (41) |
св.40 до 100 |
- |
±20 | |
Этиленоксид |
от 0 до 20 включ. |
±20 |
- |
при аварийных |
С2Н4О (0,5) |
св.20 до 100 |
- |
±20 |
ситуациях |
Этилмеркаптан |
от 0 до 20 |
±20 |
- |
при аварийных |
C2H5SH (0,39) |
ситуациях | |||
Гептан |
от 0 до 20 включ. |
±20 |
- |
ПДК отсутствует |
C7H16 (-) |
св. 20 до 100 |
- |
±20 |
Продолжение таблицы 2
Определяемый компонент 1) |
Диапазон измерений объемной доли определяемого компонента, млн-1 |
Пределы допускаемой основной погрешности, % |
Назначение 2) | |
приведенной |
относительной | |||
Гексан C6H14 (81) |
от 0 до 80 включ. св.80 до 1000 |
±15 |
±15 |
Контроль ПДК |
Гидразин N2H4 (0,08) |
от 0 до 10 |
±20 |
- |
При аварийных ситуациях |
Изобутан i-C4Hio (-) |
от 0 до 20 включ. св.20 до 200 |
±20 |
±20 |
ПДК отсутствует |
Метилмеркаптан CH3SH (0,41) |
от 0 до 20 |
±20 |
- |
при аварийных ситуациях |
Оксид азота NO (4) |
от 0 до 5 включ. св.5 до 20 |
±20 |
±20 |
Контроль ПДК |
Диоксид азота |
от 0 до 5 включ. |
±20 |
- |
при аварийных |
NO2 (1) |
св.5 до 20 |
- |
±20 |
ситуациях |
Нонан C9H20 (-) |
от 0 до 20 |
±20 |
ПДК отсутствует | |
Октан CsHis (-) |
от 0 до 20 |
±20 |
ПДК отсутствует | |
Пентан C5H12 (100) |
от 0 до 100 св.100 до 3000 |
±15 |
±15 |
контроль ПДК |
Фенол C6H5OH (0,08) |
от 0 до 10 |
±20 |
- |
при аварийных ситуациях |
Пропанол |
от 0 до 5 включ. |
±20 |
- |
при аварийных |
С3Н7ОН (5) |
св.5 до 100 |
- |
±20 |
ситуациях |
Сероводород H2S (7) |
от 0 до 10 включ. св.10 до 100 |
±20 |
±20 |
контроль ПДК |
Стирол |
от 0 до 20 включ. |
±20 |
- |
при аварийных |
С6Н5С2Н3 (2,3) |
св.20 до 100 |
- |
±20 |
ситуациях |
Ксилол (м-, о-, п-) СбН4(СНз)2 (10) |
от 0 до 10 включ. св.10 до 100 |
±20 |
±20 |
контроль ПДК |
Толуол C6H5CH3 (13) |
от 0 до 10 включ. св.10 до 100 |
±20 |
±20 |
контроль ПДК |
Пропилен СзНб (57,1) |
от 0 до 50 включ. св.50 до 500 |
±15 |
±15 |
контроль ПДК |
Моноэтаноламин \Н;(С1Ь)<)11 (0,3) |
от 0 до 10 |
±20 |
- |
при аварийных ситуациях |
Акриловая кисло- |
от 0 до 10 |
±20 |
- |
при аварийных |
та C3H4O2 (1,7) |
от 0 до 40 от 0 до 100 |
±20 ±20 |
- |
ситуациях |
Бутилакрилат |
от 0 до 10 включ. |
±20 |
- |
при аварийных |
C7H12O2 (1,9) |
св. 10 до 40 |
- |
±20 |
ситуациях |
Уксусная кислота |
от 0 до 10 включ. |
±20 |
- |
при аварийных |
C2H4O2 (2) |
св. 10 до 50 |
- |
±20 |
ситуациях |
Продолжение таблицы 2
Определяемый компонент 1) |
Диапазон измерений объемной доли определяемого компонента, млн-1 |
Пределы допускаемой основной погрешности, % |
Назначение 2) | |
приведенной |
относительной | |||
2-метил-2-метоксипропан (МТБЭ) C5H12O (27) |
от 0 до 10 включ. св. 10 до 3000 |
±20 |
±20 |
контроль ПДК |
Ацетальдегид C2H4O (2,7) |
от 0 до 10 включ. св. 10 до 40 |
±20 |
±20 |
при аварийных ситуациях |
Диметиламин (CH3)2NH (0,53) |
от 0 до 10 включ. св. 10 до 40 включ. от 0 до 3000 |
±20 ±15 |
±20 |
при аварийных ситуациях |
Винилхлорид C2H3CI (0,4) |
от 0 до 10 включ. св. 10 до 40 включ. от 0 до 3000 |
±20 ±15 |
±20 |
при аварийных ситуациях |
Изопрен C5H8 (14) |
от 0 до 10 включ. св. 10 до 40 включ. от 0 до 3000 |
±20 ±15 |
±20 |
контроль ПДК при аварийных ситуациях |
Диметилсульфид C2H6S (19,4) |
от 0 до 20 |
±20 |
- |
контроль ПДК |
Нафталин C10H8 (3,8) |
от 0 до 5 включ. св. 5 до 20 |
±20 |
±20 |
контроль ПДК |
Этиленгликоль C2H6O2 (2,0) |
от 0 до 2 св. 2 до 10 |
±20 |
±20 |
контроль ПДК |
|
Таблица 3 - Метрологические характеристики датчиков
Наименование характеристики |
Значение |
Предел допускаемой вариации показаний, в долях от предела допускаемой основной погрешности |
0,5 |
Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды в пределах рабочих условий на каждые 10 0С, в долях от предела допускаемой основной погрешности |
±1,0 |
Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности окружающей среды от 60 до 30 % и от 60 до 95 % в долях от предела допускаемой основной погрешности |
±0,6 |
Продолжение таблицы 3
Наименование характеристики |
Значение |
Предел допускаемого времени установления показаний (по изобутилену), с: - T0,5 д |
30 |
- Т0,9д |
60 |
Номинальная цена единицы наименьшего разряда цифрового индикатора в диапазоне показаний, млн-1: - от 0 до 10 включ. |
0,1 |
- св. 10 |
1 |
Время прогрева, мин, не более |
60 |
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
- относительная влажность, % |
от 30 до 80 |
- атмосферное давление, кПа |
от 84 до 106,7 |
Таблица 4 - Основные технические характеристики датчиков
Наименование характеристики |
Значение |
Габаритные размеры датчика 1), мм, не более: - длина |
198 |
- диаметр |
54 |
Масса датчика 1), кг, не более |
0,91 |
Напряжение питания постоянного тока, В |
от 11 до 30 |
Потребляемая мощность, В^А, не более |
2 |
Полный срок службы, лет, не менее |
10 |
Средняя наработка на отказ (при доверительной вероятности Р=0,95), ч, |
25 000 |
Маркировка взрывозащиты 2) |
1 Ex d [ib] ib IIC Т4 X |
Степень защиты оболочек по ГОСТ 14254-2015 2) |
IP66 |
Условия эксплуатации: o - диапазон температуры окружающей среды, C |
от -40 до +50 |
- относительная влажность окружающей среды, % |
до 95 |
- диапазон атмосферного давления, кПа |
от 84 до 106,7 |
| |
тификатом соответствия № ЕАЭС RU C-US.HA65.B.00218/19 от 28.08.2019 г. |
