Измерение влагосодержания нефти влагомером основано на поглощении водой СВЧ энергии.

Влагомер состоит из первичного преобразователя (далее - датчик), электронного блока обработки и соединительной линии. В датчике с помощью СВЧ модуля через диэлектрические окна осуществляется измерение поглощения СВЧ энергии эмульсией нефть-вода. Уровень поглощения регистрирует контрольный детектор. Опорный детектор служит для компенсации дрейфа мощности облучения. Кроме того, в датчике кон-тролируется температура его корпуса. Информация о температуре, сигналы контрольного и опорного детекторов обрабатываются измерительной схемой и в виде цифрового кода поступают в соединительную линию влагомера.

Блок обработки имеет два варианта исполнения - щитовой и на DIN рейку.

Щитовой вариант блока обработки через соединительную линию обеспечивает датчик влагомера искробезопасным электрическим питанием, принимает цифровой код температуры корпуса датчика, цифровой код, пропорциональный влагосодержанию про-текающей через датчик эмульсии. В блоке обработки методом кусочно-линейной ап-проксимации цифровому коду присваивается величина влагосодержания, вносится тем-пературная коррекция и результат индицируется в цифровом виде на индикаторе вместе с температурой корпуса датчика. Результат обработки также может быть получен на разъемах блока обработки в виде стандартного токового сигнала от 4 до 20 мА, RS485 или HART. Блок обработки может индицировать и выдавать на разъемы результат как влагосодержания по объему, так и влагосодержания по массе. Для пересчета объемного влагосодержания в массовое блок обработки может принимать токовый сигнал от 4 до 20 мА от плотномера или плотность нефти может быть введена с клавиатуры блока. Блок обработки также осуществляет ряд сервисных и контрольных функций по настройке и диагностике как самого блока, так и датчика влагомера.

Вариант блока обработки на DIN рейку, в отличие от щитового, не имеет соб-ственного индикатора и клавиатуры, их функции переданы сопряженному с блоком об-работки компьютеру. Так же обеспечение датчика электрическим питанием и защиту со-единительной линии обеспечивают стандартные взрывобезопасные барьеры и источники питания. Кроме того, этот вариант исполнения блока обработки не имеет связи с плотно-мером и возможности пересчета объемного влагосодержания в массовую.

Блок обработки на DIN рейку, по требованию заказчика, может комплектоваться мобильным технологическим блоком индикации, имитирующим возможности щитового варианта блока обработки. Технологический блок применяется при настройке влагомера, не предназначен для стационарного размещения, не имеет специальных видов защит, может применяться временно вне взрывоопасных зон.

Так же влагомеры МВН-2 выпускаются в модификациях и исполнениях, отлича-ющихся диапазоном измерений и проходным сечением датчика. Датчик представляет собой отрезок трубопровода с двумя присоединительными фланцами и двумя оболочками на теле трубы.

Внешний вид датчика влагомера приведен на рисунке 1, блока обработки - на рисунке 2; место пломбирования указано на рисунке 3.

Рисунок 1 - Первичный преобразователь (датчик) влагомера МВН-2

Рисунок 2 - Блок обработки влагомера МВН-2. Щитовой вариант (слева) и вариант на DIN рейку (справа)

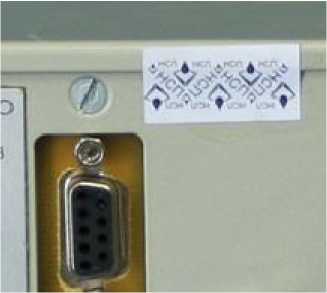

Рисунок 3 - Места пломбирования влагомера МВН-1

Модификации и исполнения влагомера приведены в таблице 1.

Таблица 1 - Модификации и исполнения МВН-2

Структура обозначения:

МВН-2 - наименование влагомера;

80 или 100 - условный проходной диаметр датчика в мм;

02 или 03 - исполнение блока обработки, щитовой или на DIN рейку, соответственно; -03, -06 или -10 - верхний предел диапазона измерения, % объемной доли воды.

Таблица 5 - Комплектность поставки влагомера

Таблица 3 - Основные метрологические характеристики

Таблица 4 - Основные технические характеристики

Продолжение таблицы 4 - Основные технические характеристики
