Номер по Госреестру СИ: 78675-20
78675-20 Счетчики-расходомеры массовые
(Micro Motion)
Назначение средства измерений:
Счетчики-расходомеры массовые Micro Motion (далее по тексту - СРМ) предназначены для измерений массового расхода и массы жидкости в составе измерительной линии систем измерений количества нефтепродуктов.
Внешний вид.

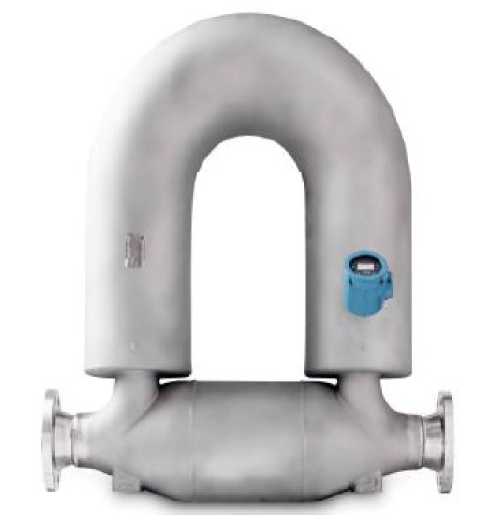

Счетчики-расходомеры массовые
Рисунок № 1
Внешний вид.

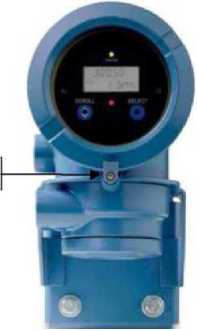

Счетчики-расходомеры массовые
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства -
Номер записи -
ID в реестре СИ - 1364269
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Micro Motion CMF400M Ду100, Micro Motion CMF400/2700R Ду100, F200S419CWFZEZZZZ, F200S419CWFGEZZZZ, F200S419CWEZEAZZZ, F100S131NQFZEZZZZ, F100S129CWFGEZZZZ, CMF400M, CMF400 Ду100,
Производитель
Изготовитель - Фирма "Emerson Process Management / Micro Motion Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Добровольная сертификация осуществляется по инициативе заявителя на условиях договора между заявителем и органом по сертификации для установления соответствия национальным стандартам, стандартам организаций, системам добровольной сертификации, условиям договоров. Объектами добровольной сертификации могут быть продукция, процессы производства, эксплуатации, хранения, перевозки, реализации и утилизации, работы и услуги, а также иные объекты, в отношении которых стандартами, системами добровольной сертификации и договорами устанавливаются требования. Добровольная сертификация осуществляется в рамках системы добровольной сертификации.
Лицо или лица, создавшие систему добровольной сертификации, устанавливают перечень объектов, подлежащих сертификации, и их характеристик, на соответствие которым осуществляется добровольная сертификация, правила выполнения предусмотренных данной системой добровольной сертификации работ и порядок их оплаты, определяют участников данной системы добровольной сертификации.
В соответствии с Положением о Федеральном агентстве по техническому регулированию и метрологии, утвержденным постановлением Правительства Российской Федерации от 17 июня 2004 г. № 294, Росстандарт осуществляет ведение единого реестра зарегистрированных систем добровольной сертификации.
Статистика
Кол-во поверок - 22
Выдано извещений - 0
Кол-во периодических поверок - 22
Кол-во средств измерений - 3
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2012
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№1114 от 2020.06.29 ПРИКАЗ об утверждении типов СИ 23 ГЕВ
№1950 от 2020.12.02 О внесении изменений в ОТ и продление срока действия УТ Счетчики-расходомеры массовые Micro Motion
№2397 от 2020.12.31 О внесении изменений в описание типа на систему измерений количества нефтепродукта (СИКНП-З), отгружаемого в Хабаровский аэропорт
№2395 от 2020.12.31 О внесении изменений в описание типа на систему измерений количества нефтепродуктов (СИКНП-4), отгружаемых на АО "ННК-Хабаровскнефтепродукт"
№2393 от 2020.12.31 О внесении изменений в описание типа на систему измерений количества нефтепродукта (СИКНП-5) для отгрузки на ОАО "Хабаровсккрайгаз"
Наличие аналогов СИ: Счетчики-расходомеры массовые (Micro Motion)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
78675-20 Счетчики-расходомеры массовые (Micro Motion) Фирма "Emerson Process Management / Micro Motion Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
77653-20 Модули взвешивающие (МК) АО "Масса-К" (РОССИЯ г.С.-Петербург) |
|
78675-20 Счетчики-расходомеры массовые (Micro Motion) Фирма "Emerson Process Management / Micro Motion Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
77657-20 Счетчики-расходомеры массовые кориолисовые (ЭМИС-МАСС 260) Закрытое акционерное общество «Электронные и механические измерительные системы» (ЗАО «ЭМИС») (РОССИЯ г. Челябинск) |
Все средства измерений Закрытое акционерное общество «Электронные и механические измерительные системы» (ЗАО «ЭМИС»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
13425-06 01.05.2011 |
Счетчики-расходомеры массовые, Micro Motion Фирма "Emerson Process Management / Micro Motion Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
4 года | |
|
30430-05 01.12.2010 |
Счетчики-расходомеры массовые, Micro Motion, мод. F, H Фирма "Emerson Process Management / Micro Motion Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
4 года | |
|
32642-06 01.10.2011 |
Системы измерений расхода многофазного потока, MPMS Фирма "Emerson Process Management / Micro Motion Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
4 года | |
|
34070-07 |
Счетчик-расходомер жидкости массовый эталонный II-го разряда, Micro Motion CMF 300 Фирма "Emerson Process Management / Micro Motion Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
36946-08 |
Счетчик-расходомер массовый эталонный, MicroMotion мод. CMF 300M-2700R Фирма "Emerson Process Management / Micro Motion Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
39686-08 01.01.2014 |
Счетчики-расходомеры массовые, Micro Motion, мод. CMFHC3 Фирма "Emerson Process Management / Micro Motion Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года |
|
45115-10 01.08.2015 |
Счетчики-расходомеры массовые, Micro Motion мод. DS, DH, DT, DL, CMF, F, R, T, CNG050, H, LF Фирма "Emerson Process Management / Micro Motion Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
4 года | |
|
63433-16 |
Счетчики-расходомеры массовые, Micro Motion мод. CMF 400M-2700R Фирма "Emerson Process Management / Micro Motion Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
78675-20 |
Счетчики-расходомеры массовые, Micro Motion Фирма "Emerson Process Management / Micro Motion Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за выбранный период в годах.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт состоит из четырех круговых диаграмм и свободной таблицы. Диаграммы имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией поиска и сортировки по любой из колонок.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
- Полное наименование организации
- Количество поверок
- Количество первичных поверок
- Количество периодических поверок
- Количество извещений о непригодности в шт.
- Количество извещений о непригодности в %
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
Круговые диаграммы демонстрирую доли поверок (всех поверок, периодических поверок, первичных поверок и извещений о непригодности) за выбранный временной интервал для самых "больших" организаций.
Кто поверяет Счетчики-расходомеры массовые кориолисовые (ЭМИС-МАСС 260)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "АВТОМАТИЗАЦИЯ И СВЯЗЬ" (1758) | 16 | 0 | 16 | 0 | 15 | 0 | 15 | |||
| Дальневосточный филиал ФГУП "ВНИИФТРИ" (75) | РСТ | 4 | 0 | 4 | 0 | 2 | 0 | 2 |
Стоимость поверки Счетчики-расходомеры массовые кориолисовые (ЭМИС-МАСС 260)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) является встроенным. ПО имеет программную и физическую защиту от непреднамеренных и преднамеренных изменений. Программная защита обеспечивается разграничением прав пользователей, введением паролей, а также функцией защиты конфигурации. Физическая защита обеспечивается пломбированием клемм порта обслуживания. ПО СРМ имеет уровень защиты «высокий» по Р 50.2.077 -2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
2000 series firmware |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
4.0/1.0 2.0 Profibus 4.0 Fieldbus |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку методом наклейки и на центральную часть титульных листов паспорта типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Поверка
Поверкаосуществляется по документам: МП 1059-9-2019 «Инструкция. ГСИ. Счетчики-расходомеры массовые Micro Motion. Методика поверки», утвержден ВНИИР - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» 20.03.2020 г.; МИ 3272-2010 «Счетчики-расходомеры массовые. Методика поверки на месте эксплуатации компакт-прувером в комплекте с турбинным преобразователем расхода и поточным преобразователем плотности».
Основные средства поверки:
- рабочий эталон 1 разряда с диапазоном расхода, соответствующим поверяемому СРМ и пределами допускаемой относительной погрешности не более ±0,05 % в соответствии с Государственной поверочной схемой, утвержденной приказом Росстандарта от 07.02.2018 г. № 256;
- рабочий эталон 2 разряда с диапазоном расхода, соответствующим поверяемому СРМ и пределами допускаемой относительной погрешности не более ±0,1 % в соответствии с Государственной поверочной схемой, утвержденной приказом Росстандарта от 07.02.2018 г. № 256.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке СРМ.
Заявитель
Общество с ограниченной ответственностью «Инженерно-Внедренческий центр «Техномир» (ООО «ИВЦ «Техномир»)ИНН 1659052683
Адрес: 420141, Республика Татарстан, г. Казань, ул. Сафиуллина, д.5
Тел.: +7 (843) 210-25-10
Факс: +7 (843) 210-26-10
Е-mail: mail@ivc-rt.ru
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, 7 «а»
Телефон: +7(843) 272-70-62
Факс: +7(843)272-00-32
E-mail: office@vniir.org
Принцип действия СРМ основан на использовании силы Кориолиса, значение которой зависит от массы жидкости и скорости ее движения по трубкам сенсора, следовательно, пропорционально массовому расходу рабочей жидкости. При прохождении рабочей жидкости по двум трубкам первичного преобразователя (сенсора), которые колеблются с одинаковой частотой, возникает разность фаз колебаний трубок. Данный сигнал передается на трансмиттер 2700R, где обрабатывается и преобразуется в измерительную информацию.
Выходным сигналом трансмиттера 2700R является последовательность импульсов, частота следования, которых пропорциональна массовому расходу жидкости.
СРМ состоят из сенсора модели CMF400М460NWEZEZZZ и трансмиттера модели 2700R12AEGEZWZ.
Отклонение температуры рабочей среды от температуры калибровки компенсируется установкой нуля СРМ.
Общий вид СРМ представлен на рисунке 1.
Рисунок 1 - Общий вид СРМ
Трансмиттер пломбируется с помощью проволоки и свинцовой (пластмассовой) пломбы. Место пломбировки СРМ представлено на рисунке 2.
Рисунок 2 - Схема пломбировки СРМ
Комплектность СРМ приведена в таблице 4. Таблица 4 - Комплектность СРМ
|
Наименование |
Обозначение |
Количество |
|
Счетчик-расходомер массовый Micro Motion. Зав. №14295339 |
1 экз. | |
|
Счетчик-расходомер массовый Micro Motion. Зав. №14289015 |
1 экз. | |
|
Счетчик-расходомер массовый Micro Motion. Зав. №14288866 |
1 экз. | |
|
Счетчик-расходомер массовый Micro Motion. Зав. №14296579 |
1 экз. | |
|
Счетчик-расходомер массовый Micro Motion. Зав. №14288596 |
1 экз. | |
|
Счетчик-расходомер массовый Micro Motion. Зав. №14288865 |
1 экз. | |
|
Счетчик-расходомер массовый Micro Motion. Зав. №14288185 |
1 экз. | |
|
Счетчик-расходомер массовый Micro Motion. Зав. №14289014 |
1 экз. | |
|
Комплект эксплуатационных документов фирмы «Emerson Process Management/ Micro Motion Inc.» |
1 экз. | |
|
Методика поверки |
МП 1059-9-2019 |
1 экз. |
Метрологические и основные технические характеристики СРМ, включая показатели точности и физико-химические свойства измеряемой среды, приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массового расхода жидкости, т/ч |
от 30 до 310 |
|
Пределы допускаемой относительной погрешности при измерениях массового расхода и массы жидкости, % |
±0,25 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный диаметр |
DN 100 |
|
Выходной сигнал |
Импульсный, частотой до 10 кГц |
|
Температура измеряемой среды, оС |
от -30 до +50 |
|
Избыточное давление измеряемой среды, МПа, не более |
4,0 |
|
Плотность жидкости в рабочем диапазоне температуры, кг/м3, не более |
922,1 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Кинематическая вязкость жидкости, сСт, не более |
11,4 |
|
Потребляемая мощность, Вт, не более |
11 |
|
Параметры окружающей среды: - температура, °С |
от -35 до +30 |
|
- относительная влажность, % |
от 5 до 95 |
|
Параметры электропитания: - напряжение питания, В |
220 (+10 %, -15 %) |
|
- частота, Г ц |
50 |
|
Г абаритные размеры, длина х ширина х высота, мм, не более - трансмиттер 2700R |
120х233х214 |
|
- сенсор |
1021х1118х274 |
|
Масса, кг, не более - трансмиттер 2700R |
3,6 |
|
- сенсор |
200 |
