Сведения о средстве измерений: 78182-20 Датчики температуры торможения

Номер по Госреестру СИ: 78182-20
78182-20 Датчики температуры торможения
(П-116)

Назначение средства измерений:
Датчики температуры торможения П-116 (далее - датчики) предназначены для измерений температуры воздуха и выдачи двух автономных электрических сигналов, пропорциональных измеряемой температуре.

сертификация программного обеспечения
Внешний вид. Датчики температуры торможения, http://oei-analitika.ru рисунок № 1
Внешний вид.
Датчики температуры торможения
Рисунок № 1

Общие сведения

Дата публикации - 27.05.2020
Срок свидетельства - 27.04.2025
Номер записи - 177202
ID в реестре СИ - 1228824
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - АО "Казанское приборостроительное конструкторское бюро"
Страна - РОССИЯ
Населенный пункт - г.Казань
Уведомление о начале осуществления предпринимательской деятельности - Да

Красноярск - крупнейший промышленный и культурный центр Восточной Сибири, миллионный город на Енисее, а также столица зимнего студенческого спорта и тренировочная база олимпийских сборных России.

Одна из достопримечательностей этого славного города - часовня Параскевы Пятницы - когда-то была изображена на 10-рублевой бумажной купюре. Вообще, Красноярск славится своей древней архитектурой - церквями, музеями, памятниками, а также природными ландшафтами. Город по праву можно назвать одним из туристических центров Сибири. Мы расскажем вам главное об отдыхе в Красноярске: чем заняться, куда сходить и что посмотреть.

Красноярский край - субъект Российской Федерации, богатый природными ресурсами, благодаря которым здесь создан крупный металлургический комплекс: Красноярская ГЭС - Красноярский алюминиевый завод - Ачинский глиноземный комбинат - Красноярский металлургический завод. А группа компаний по добыче и обработке цветных металлов "Норильский никель" производит более 80% общероссийского объема никеля, 75% кобальта и более 90% платины.

Отчет "Анализ рынка поверки в Красноярске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Красноярск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.

Приказы РСТ, где упоминается данный тип СИ

№841 от 2020.04.27 ПРИКАЗ. Об утверждении типов средств измерений 43 шт Грачева

Наличие аналогов СИ: Датчики температуры торможения (П-116)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений АО "Казанское приборостроительное конструкторское бюро"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
78188-20
27.04.2025
Датчики температуры, П-109М4
АО "Казанское приборостроительное конструкторское бюро" (РОССИЯ г.Казань)
ОТ
МП
2 года
78187-20
27.04.2025
Термопары, Т-99
АО "Казанское приборостроительное конструкторское бюро" (РОССИЯ г.Казань)
ОТ
МП
2 года
78186-20
27.04.2025
Датчики температуры термоэлектрические, ТК-162М
АО "Казанское приборостроительное конструкторское бюро" (РОССИЯ г.Казань)
ОТ
МП
2 года
78185-20
27.04.2025
Датчики температуры торможения, П-116М1
АО "Казанское приборостроительное конструкторское бюро" (РОССИЯ г.Казань)
ОТ
МП
2 года
78184-20
27.04.2025
Датчики температуры термоэлектрические, ТК-161М
АО "Казанское приборостроительное конструкторское бюро" (РОССИЯ г.Казань)
ОТ
МП
2 года
78183-20
27.04.2025
Датчики температуры термоэлектрические, Т-158М1
АО "Казанское приборостроительное конструкторское бюро" (РОССИЯ г.Казань)
ОТ
МП
2 года
78182-20
27.04.2025
Датчики температуры торможения, П-116
АО "Казанское приборостроительное конструкторское бюро" (РОССИЯ г.Казань)
ОТ
МП
2 года

Справочник содержит сводную информацию из более чем 40 официальных баз данных по организациям, осуществляющим деятельность в области стандартизации, метрологии, аккредитации. Выборка организаций осуществлялась по общероссийскому классификатору видов экономической деятельности (ОКВЭД) по таким кодам видов деятельности как:

  • 26.5 Производство контрольно-измерительных и навигационных приборов и аппаратов; производство часов
  • 26.51 Производство инструментов и приборов для измерения, тестирования и навигации
  • 26.51.8 Производство частей приборов и инструментов для навигации, управления, измерения, контроля, испытаний и прочих целей
  • 26.51.7 Производство приборов и аппаратуры для автоматического регулирования или управления
  • 71.12.62 Деятельность в области метрологии
  • 71.12.64 Государственный контроль (надзор) за соблюдением требований технических регламентов
  • 71.12.6 Деятельность в области технического регулирования, стандартизации, метрологии, аккредитации, каталогизации продукции
  • 26.51.4 Производство приборов и аппаратуры для измерения электрических величин или ионизирующих излучений
  • 26.52 Производство часов

Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Название компании (сокращенное); ОГРН, ИНН, ОКВЭД, рег. дата; Юр. адрес; ФИО руководителя; Количество сотрудников; Сайты; Email; Телефон; Выручка, прибыль, руб.

Стоимость 200 руб. или по подписке

Кто поверяет Датчики температуры торможения (П-116)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ТЮМЕНСКИЙ ЦСМ"
(RA.RU.311494)
РСТ
  • Нет модификации
  • 1 0 1 0 1 0 1

    Стоимость поверки Датчики температуры торможения (П-116)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист этикетки типографским методом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    отсутствуют.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к датчикам температуры торможения П-116

    ЯСИЛ.405211.003 ТУ Датчик температуры торможения П-116.Технические условия

    Поверка

    Поверка

    осуществляется по документу ИЦРМ-МП-005-20 «Датчики температуры торможения П-116. Методика поверки», утверждённому ООО «ИЦРМ » 31.01.2020 г.

    Основные средства поверки:

    - термометр сопротивления платиновый вибропрочный эталонный ПТСВ-9-2 (регистрационный номер в Федеральном информационном фонде 65421-16);

    - система поверки термопреобразователей автоматизированная АСПТ (регистрационный номер в Федеральном информационном фонде 19973-06).

    Допускается применение аналогичных средств  измерений,  обеспечивающих

    определение метрологических характеристик поверяемых датчиков с требуемой точностью.

    Знак поверки наносится в свидетельство о поверке.


    Изготовитель


    Акционерное общество «Казанское приборостроительное конструкторское бюро » (АО «КПКБ»)
    ИНН 1660151791
    Адрес: 420061, г. Казань, ул. Сибирский тракт, д. 1
    Телефон (факс): +7 (843) 202-05-02
    E-mail: office@kpkb.ru

    Испытательный центр

    Общество с ограниченной ответственностью « разработок в области метрологии»
    Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36 Телефон: +7 (495) 278-02-48
    E-mail: info@ic-rm.ru

    Принцип действия датчиков основан на использовании свойства металла (платиновой проволоки) изменять свое электрическое сопротивление в зависимости от изменения температуры.

    Датчики представляют собой неразборную конструкцию. Чувствительным элементом датчиков является трубчатый изолированный каркас, на который бифилярно намотана платиновая проволока. Каркас герметично закрыт кожухом. Чувствительный элемент располагается в стойке корпуса. Концы платиновой проволоки с помощью проводов присоединены к контактам вилки электрического соединителя и образуют две независимые электрические цепи. Вилка электрического соединителя служит для подключения к внешней электрической цепи.

    Датчики неремонтопригодные.

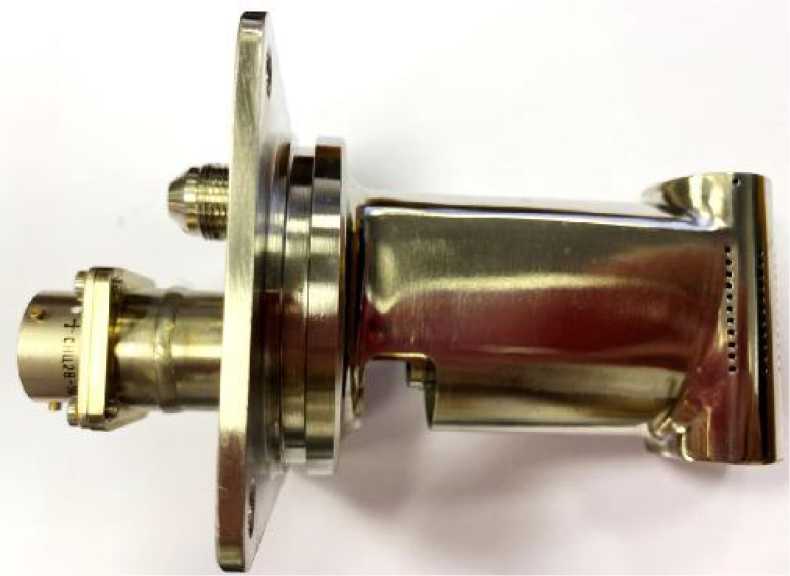

    Общий вид датчиков представлен на рисунке 1.

    Внешний вид. Датчики температуры торможения (П-116), http://oei-analitika.ru

    Рисунок 1 - Общий вид датчиков

    Пломбирование датчиков не предусмотрено.


    Таблица 3 -

    Наименование

    Обозначение

    Количество

    Датчик температуры торможения П-116

    ЯСИЛ.405211.003

    1 шт.

    Этикетка

    ЯСИЛ.405211.003 ЭТ

    1 экз.

    Руководство по технической эксплуатации*

    ЯСИЛ.405211.003 РЭ

    1 экз.

    Методика поверки*

    ИЦРМ-МП-005-20

    1 экз.

    * На партию датчиков, поставляемых в один адрес, поставляется 1 экземпляр.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Рабочий диапазон измерений температуры, °C

    от -60 до +250

    Условное обозначение номинальной статической характеристики (НСХ) по ГОСТ 6651-2009

    50П

    Номинальное значение электрического сопротивления при температуре 0 °С (Ro), Ом

    50

    Температурный коэффициент сопротивления а, оС-1

    0,00391

    Пределы допускаемого отклонения электрического сопротивления от НСХ в температурном эквиваленте по ГОСТ 6651-2009, °С

    ±(0,35+0,005-|t|*)

    *

    t - значение измеряемой температуры, °С.

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Электрическое сопротивление изоляции датчика, МОм, не менее:

    - при температуре (25±10) °С и относительной влажности от 45 до 80 %

    20

    - при повышенной температуре

    5

    - при повышенной влажности

    1

    Максимальный измерительный ток, мА, не более

    5

    Рабочие условия эксплуатации:

    - температура окружающего воздуха, °С:

    - в зоне электрического соединителя

    от -60 до +150

    - в зоне чувствительного элемента

    от -60 до +250

    - относительная влажность воздуха при температуре +35 °С, %, не более:

    - в зоне электрического соединителя

    98

    - в зоне чувствительного элемента

    100

    Предельные условия эксплуатации:

    - температура окружающего воздуха, °С:

    - в зоне электрического соединителя

    от -60 до +150

    - в зоне чувствительного элемента

    от -60 до +350

    Габаритные размеры (длинахширинахвысота), не более

    80х70х147

    Масса, кг, не более

    0,55

    Средняя наработка до отказа, ч

    10000

    Назначенный срок службы, лет

    12
