Номер по Госреестру СИ: 78201-20
78201-20 Термопреобразователи сопротивления
(ЭнИ-300 ТСП, ЭнИ-300 ТСМ)
Назначение средства измерений:
Термопреобразователи сопротивления ЭнИ-300 ТСП, ЭнИ-300 ТСМ (далее по тексту -ТС) предназначены для измерения температуры жидких, газообразных, сыпучих сред, дисперсных сред и взвесей без налипания частиц, поверхностей, а также агрессивных сред, не разрушающих защитный корпус и защитную арматуру ТС.
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 1
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 2
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 3
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 4
Программное обеспечение
Программное обеспечение (ПО) состоит из встроенного и автономного ПО.
Встроенное ПО является метрологически значимым. Данное ПО предназначено для обработки сигнала электрического сопротивления и преобразования его в унифицированный сигнал и (или) цифровой сигнал. Конструкция датчика температуры исключает возможность несанкционированного влияния на ПО и измерительную информацию. По у ТС без встроенного ИП и с аналоговым ИП отсутствует.
Таблица 2
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование |
Firmware |
Номер версии (идентификационный номер) |
Не ниже 01.01.00 |
Цифровой идентификатор |
отсутствует |
Уровень защиты ПО и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню: «Высокий» по Р 50.2.077-2014 - для встроенного программного обеспечения.
Знак утверждения типа
Сведения о методиках измерений
Нормативные и технические документы
Поверка
Поверкаосуществляется по документу МП-ИНС-005/07-2019 «Термопреобразователи сопротивления ЭнИ-300 ТСП, ЭнИ-300 ТСМ. Методика поверки», утвержденному ООО «ИНЭКС СЕРТ» 30 июля 2019 г.
Основные средства поверки:
-
- Термометр сопротивления эталонный ЭТС-100 (рег. № 19916-10);
-
- Измеритель температуры многоканальный прецизионный МИТ 8 (рег. № 19736-11);
-
- Калибратор температуры КТ-3 (рег. № 50907-12);
-
- Мультиметр 3458А (рег. № 25900-03);
-
- Термостат переливной прецизионный малогабаритный ТПП-1 (рег. № 19736-11);
-
- Термостат переливной прецизионный ТПП-2.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «Инженерно-техническая компания ББМВ»
(ООО «ИТеК ББМВ») г. Челябинск
Адрес: 454138, г. Челябинск, Проспект Победы, 290, корпус А, офис 128
Тел.: +7 (351) 749-93-61
Web-сайт: www.en-i.ru
E-mail: info@en-i.ru
Испытательный центр
Общество с ограниченной ответственностью «ИНЭКС СЕРТ» (ООО «ИНЭКС СЕРТ»)
Адрес: 125315, г. Москва, ул. Часовая, д. 9а, помещение 27А
Тел.(факс): +7 (495) 664-23-42
Web-сайт: www.inexcert.ru
E-mail: info@inexcert.ru
Принцип работы ТС основан на явлении изменения электрического сопротивления при изменении температуры.
В исполнениях ТС с измерительным преобразователем сигнал от чувствительного элемента (далее по тексту - ЧЭ) преобразуется в токовый сигнал с наложенным на него цифровым сигналом по протоколу HART, либо в цифровой выходной сигнал по протоколу Profibus (PA), или в цифровое значение температуры для получения визуальной информации об измеряемой температуре с применением жидкокристаллического индикатора (далее по тексту -ЖКИ).
ТС имеют модификации и исполнения:
- в зависимости от НСХ;
-по количеству и классу допуска ЧЭ;
-по наличию и виду измерительного преобразователя (далее по тексту-ИП);
-по форме, диаметру и материалу защитной арматуры (при ее наличии), длине монтажной части, по виду присоединения к процессу, по типу корпуса.
ТС состоят из первичного преобразователя температуры - измерительного элемента, включающего один или несколько ЧЭ с НСХ 50П, 100П, Pt100, Pt500, Pt1000, 50М, 100М по ГОСТ 6651-2009, изоляцию и металлическую оболочку. Многозонные ТС могут иметь от 2 до 30 конструктивно связанных измерительных элементов.
Измерительный элемент может быть конструктивно выполнен на базе кабеля нагревостойкого с минеральной изоляцией в стальной оболочке. Измерительный элемент может быть помещен в защитную арматуру из металлов или других материалов. ТС могут быть выполнены без корпуса или с корпусом (в том числе выносным), в который устанавливаются клеммные колодки и/или ИП. Цифровая индикация в процессе измерений осуществляется с помощью встраиваемого в корпус ЖКИ.
Конструктивно ТС могут быть выполнены с удлинительными проводами или с разъемами, которые могут быть установлены на измерительном элементе, на защитной арматуре или на удлинительных проводах.
Схема заказа ТС приведена в таблице 1.
Таблица 1 - Схема заказа ТС
№ ячейки |
Параметр |
Код в ячейке в карте заказа |
Описание |
1 |
Тип ТС |
ЭнИ-300 ТСП ЭнИ-300 ТСМ |
Т ермопреобразователь сопротивления |
2 |
Модификация |
-01,-03,-05,-06,-09,-10 |
Согласно нормативной документации (НД) |
3 |
Вид исполнения |
Не заполнено |
Общепромышленное исполнение |
Ex(x) |
Взрывозащищенное исполнение (согласно НД) | ||
4 |
Тип корпуса |
Не заполнено |
Модификации -03,-09 |
Согласно НД | |||
5 |
-Исполнение защитной арматуры |
Согласно НД |
Модификации -01,-03,-05,-06 |
-Конструктивное исполнение |
Модификации -09 | ||
-Конструктивное исполнение, присоединение к процессу |
Модификации -10 | ||
6 |
-Присоединение к процессу |
Не заполнено |
Модификации -06,-09,-10 |
Согласно НД |
Модификации -01,-05 | ||
-Присоединение к процессу или тип разъема |
Согласно НД |
Модификации -03 | |
7 |
-Материал погружаемой части |
Согласно НД | |
-Материал изоляции удлинительного кабеля |
Согласно НД |
Модификации -03 | |
8 |
Количество зон |
Не заполнено |
Модификации -01,-03,-05, -06,-09, |
От 2 до 30 |
Модификация -10 | ||
9 |
-Длина монтажной части, мм |
Согласно НД |
Модификации -01,-03,-05, -06,-09 |
-Монтажные длины зон, мм |
Модификация -10 | ||
10 |
-Длина шейки, мм |
Согласно НД |
Модификации -01,-05,-10 |
Не заполнено |
Модификации -03,-06,-09 | ||
-Длина удлинительного кабеля, мм |
Не заполнено |
Модификации -01,-05,-06,-09 | |
Согласно НД |
Модификации -03,-10 | ||
11 |
Диаметр погружаемой части, мм |
Согласно НД | |
12 |
-Количество ЧЭ или количество ЧЭ в зоне |
Не заполнено |
Один ЧЭ |
2 |
Два ЧЭ | ||
-Сопротивление |
50 П, 100 П, Pt 100, Pt 500, Pt 1000, 50 М, 100 М |
НСХ по ГОСТ 6651-2009 | |
13 |
Класс допуска первичного преобразователя |
АА, А, В, С |
Класс допуска по ГОСТ 6651-2009, см.таблицу 3 |
14 |
Схема соединения |
2, 3, 4 |
2-х, 3-х, 4-х проводная по ГОСТ 6651-2009 |
Продолжение таблицы 1
15 |
Узел подключения к внешней цепи |
Не заполнено |
Модификации -03 |
А, В |
Сопротивление в соответствии с НСХ | ||
С, С1, D, D1, E, E1 |
4-20 мА | ||
H, H1, H2, H3 |
4-20 мА+HART | ||
P, P1, P2 |
Profibus (PA) | ||
16 |
Конструктивное исполнение первичного преобразователя |
Согласно НД | |
17 |
Диапазон измерения или настройки температуры, °С |
Согласно НД, таблицам 2-5 | |
18 |
Кабельные вводы |
Согласно НД |
Пример записи заказа ТС:
ЭнИ-300 ТСП - 01 - - 2 - 01 - А- Н10 - 320 - 0 - 8 - 2х 100П - В - 4 - А - К (-50+660)°С - С0
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18

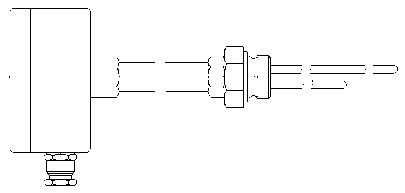

Внешний вид некоторых модификаций ТС приведен на рисунке 1.
Модификация -01
Модификация -03
Модификация -05
Рисунок 1 - Внешний вид некоторых модификаций ТС
Модификация -10
Пломбирование ТС не предусмотрено.
Основные метрологические характеристики приведены в таблицах 3-6, где указаны предельные значения измеряемых температур. Конкретный диапазон измеряемых температур в зависимости от конструктивной модификации и наличия ИП, указан в паспорте и маркировке ТС.
Дополнительные метрологические характеристики приведены в таблице 7.
Основные технические характеристики приведены в таблице 8.
Таблица 3 - Основные метрологические характеристики ТС без ИП
Класс допуска |
Диапазон измерений температуры, °С |
Допуск по ГОСТ 6651-2009, °С |
Для ТС ТСП с НСХ 50П и 100П (а = 0,00391 °С-1), | ||
Pt100, Pt500, Pt1000 (а = 0,00385 °С-1) | ||
АА |
от -50 до +250 |
±(0,1+0,0017|t|) |
А |
от -100 до +450 |
±(0,15+0,002|t|) |
В |
от -196 до +660 |
±(0,3+0,005|t|) |
С |
от -196 до +660 |
±(0,6+0,01|t|) |
Для ТС ТСМ с НСХ 50M, 100М (а = |
0,00428 °С-1) | |
А |
от -50 до +120 |
±(0,15+0,002|t|) |
В |
от -50 до +200 |
±(0,3+0,005|t|) |
С |
от -180 до +200 |
±(0,6+0,01|t|) |
Примечание: |t| - |
абсолютное значение температуры, °С |
Таблица 4 - Основные метрологические характеристики ТС с ИП с выходным сигналом постоянного тока
ТС (НСХ) |
Диапазон выходного сигнала, мА |
Диапазон измерений температуры, °С |
Пределы допускаемой основной погрешности | |
приведенной, % |
абсолютной, °С | |||
ТСП (50П, 100П, Pt100, Pt500, PtlOOO) |
от 4 до 20, от 20 до 4, от 0 до 5 |
от-196 до +660 |
±0,15; ±0,25; ±0,5 |
±0,4 |
ТСМ (50М, 100М) |
от -50 до +200 |
±0,15; ±0,25; ±0,5 |
±0,5 | |
Значение допускаемой основной погрешности выбирается из значений, установленных в процентах от диапазона измерений, выбранного при заказе, или в °С, в зависимости от того, что больше. Разность верхнего и нижнего пределов диапазона измерений должна быть не менее 200 °С для ТС с пределом допускаемой основной погрешности ±0,15 %, не менее 100 °С для ТС с пределом допускаемой основной погрешности ±0,25 % и не менее 50 °С для остальных ТС. |
Таблица 5 - Основные метрологические и технические характеристики ТС с ИП с выходным токовым сигналом от 4 до 20 мА /HART
ТС (НСХ) |
Диапазон выходного сигнала |
Диапазон измерений температуры, °С |
Пределы допускаемой основной погрешности | |
приведенной, % (HART, %) |
абсолютной, °С | |||
ТСМ (50М, 100М) |
от 4 до 20 мА /HART |
от -50 до +200 |
±0,15 (±0,15) ±0,25 (±0,25) ±0,5 (±0,5) ±1,0 (±1,0) |
±0,5 |
ТСП (100П, Pt100, Pt500, Pt1000) |
от -196 до +660 |
±0,4 | ||
Значение допускаемой основной погрешности выбирается из значений, установленных в процентах от диапазона измерений, выбранного при заказе, или в °С, в зависимости от того, что больше. Разность верхнего и нижнего пределов диапазона измерений должна быть не менее 200 °С для ТС с пределом допускаемой основной погрешности ±0,15 %; не менее 100 °С для ТС с пределом допускаемой основной погрешности ±0,25 % и не менее 50 °С для остальных ТС. Пределы допускаемой основной погрешности ±0,15 % для ТС ТСП могут быть обеспечены на диапазоне температур от -50 до +500 °С, для ТС ТСМ - на диапазоне температур от -50 до +200 °С. |
Таблица 6 - Основные метрологические и технические характеристики ТС с ИП с выходным
цифровым сигналом Profibus (РА)
ТС (НСХ) |
Тип выходного сигнала |
Диапазон измерений температуры, °С |
Пределы допускаемой основной приведенной погрешности, у, % |
ТСП (Pt100, Pt500, Pt1000) |
Стандарт Profibus (PA) |
от -196 до +660 |
±0,25; ±0,5; ±1,0 |
Разность верхнего и нижнего пределов диапазона измерений должна быть не менее 100 °С для ТС с пределом допускаемой основной погрешности ±0,25 % и не менее 50 °С для остальных ТС. |
Таблица 7 - Дополнительные метрологические характеристики
Наименование характеристики |
Значение |
Пределы допускаемой дополнительной погрешности ТС c ИП, вызванной изменением температуры окружающего воздуха в рабочем диапазоне температуры на каждые 10 °С от (20±2) °С, не должны превышать: для ТС с точностью 0,15%, 025%, 0,3% для ТС с точностью 0,4%, 0,5% для ТС с точностью 1% |
0,15 0,25 0,5 |
Таблица 8 - Основные технические характеристики
Наименование характеристики |
Значение |
Время термической реакции t0,63 в зависимости от диаметра оболочки измерительного элемента (диаметра защитной арматуры), с |
от 0,35 до 180 |
Электрическое сопротивление изоляции (при температуре (25±10) °С и относительной влажности от 30 % до 80 %):
|
100 500 |
Напряжение питания для ТС с ИП постоянного тока, в зависимости от исполнения ИП, В: |
от 9 до 36 |
Габаритные размеры (в зависимости от исполнения):
|
от 1,5 до 45 от 20 до 100000 |
Масса (в зависимости от исполнения ТС), кг |
от 0,05 до 15,0 |
Степень защиты от пыли и воды по ГОСТ 14254-2015 (в зависимости от конструктивного исполнения) |
IP54, IP55, IP5X, IP65, IP66, IP67, IP68 |
Вибропрочность по ГОСТ Р 52931-2008 |
F3 |
Вид климатического исполнения ТС по ГОСТ 15150-69 |
УХЛ3.1 или У 1.1 |
Маркировка взрывозащиты |
0Ех ia IIC Т6 Ga Х 0Ех ia IIC Т5 Ga Х 0Ех ia IIC Т4 Ga Х 1 Ех d IIC Т6 Gb Х 1 Ех d IIC Т5 Gb Х 1Ех d IIC Т4 Gb Х |
Условия эксплуатации ТС: значение относительной влажности при 25 °С и более низких температурах, без конденсации влаги, % |
до 98 |
диапазон температуры окружающей среды, °С:
|
от -62 до +120 от -50 до +85 от -40 до +85 от -62 до +180 от -70 до +85 |
Средний срок службы и средняя наработка на отказ в зависимости от температуры применения указаны в таблице 9.
Таблица 9 - Средний срок службы и средняя наработка на отказ
НСХ |
Диапазон измерений температуры,°С (1) |
Средний срок службы (2) |
Средняя наработка на отказ, ч |
50П, 100П, Pt100, Pt500, Pt1000 |
от -196 до +660 |
15 лет |
40000 |
от -50 до +300 |
20 лет |
45000 | |
50М, 100М |
от -50 до +200 |
20 лет |
45000 |
Примечание:
|
Для многозонных ТС с первичной поверкой до ввода в эксплуатацию назначенный срок службы 10 лет.
