Номер по Госреестру СИ: 77947-20
77947-20 Машины координатные измерительные
(PRIMUS L)
Назначение средства измерений:
Машины координатные измерительные PRIMUS L (далее - КИМ) предназначены для измерений геометрических размеров и формы деталей сложной формы.
Внешний вид.
Машины координатные измерительные
Рисунок № 1
Программное обеспечение
КИМ оснащена программным обеспечением (далее - ПО) Inca3D, Modus или PolyWorks. Идентификационные данные ПО приведены в таблице 1.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является ключ-заглушка. HASP (программа, направленная на борьбу с нарушением авторских прав на компьютерное пиратство) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | ||
Идентификационное наименование ПО |
Inca3D |
Modus |
PolyWorks |
Номер версии (идентификационный номер) ПО |
6.0.xx и выше |
1.0 и выше |
2019xx и выше |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосят на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Лист № 8 Всего листов 8
Нормативные и технические документы
Нормативные и технические документы устанавливающие требования к машинам координатным измерительным PRIMUS L
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 9 ноября 2018 г. №2340
Техническая документация изготовителя
Поверка
ПоверкаОсуществляется по документу МП 203-55-2019 «Машины координатные измерительные PRIMUS L. Методика поверки», утвержденному ФГУП «ВНИИМС» 15 октября 2019 г.
Основные средства поверки:
-
- рабочие эталоны 3-го разряда согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Росстандарта № 2840 от 29 декабря 2018 г. (меры длины концевые плоскопараллельные);
-
- Меры для поверки систем координатно-измерительных ROMER Absolute Arm: сфера без покрытия (регистрационный номер в Федеральном информационном фонде № 64593-16)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой КИМ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
MORA Metrology GmbH, Германия
Адрес: DieselstraBe 5 D-63741 Aschaffenburg
Телефон: +49 6021 4029-0
Факс: +49 6021 4029-329
E-mail: info@mora-metrology.de
Web-сайт: www.mora-metrology.de
Заявитель
Общество с ограниченной ответственностью «Диджит Контроль» (ООО «Диджит Контроль»)
ИНН 6671390293
Адрес: 620014, Свердловская обл., г. Екатеринбург, ул. Сакко и Ванцетти, д. 62 пом. 503 Телефон: +7 (343) 214-46-70
Факс: +7 (343) 214-46-76
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru E-mail: office@vniims.ru
Принцип действия КИМ основан на поочередном измерении координат определенного числа точек поверхности детали и последующих расчетах линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат.
Конструкция машин портальная, с неподвижным измерительным столом из гранита, боковым приводом портала. Пиноль и направляющие по осям X и Z выполнены из гранита. Три направляющие КИМ образуют декартову базовую систему координат X,Y,Z, в которой расположена трехмерная измерительная головка PH10M plus с контактными датчиками TP20, TP200 и SP25M или сканирующая измерительная головка REVO с датчиками RSP2 и RSP3. Дополнительно КИМ также могут оснащаться бесконтактной измерительной головкой Kreon.
Измерения производятся в ручном и автоматическом режимах. Ручной режим управления КИМ осуществляется с клавиатуры компьютера или при помощи пульта управления, переключающегося на замедленный ход. Автоматический режим реализуется от компьютерной станции по заранее составленной программе.
Общий вид КИМ представлен на рисунке 1.
Пломбирование корпуса КИМ от несанкционированного доступа не предусмотрено.

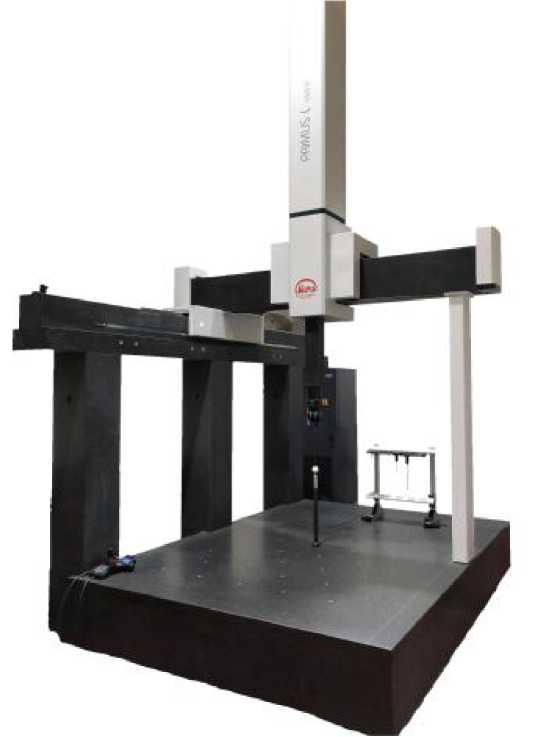

Рисунок 1 -Общий вид КИМ
Таблица 4 -
Наименование |
Обозначение |
Количество |
Машина координатная измерительная PRIMUS L |
- |
1 шт. |
Бесконтактная измерительная головка Kreon1) | ||
Пульт управления |
- |
1 шт. |
Шкаф управления |
- |
1 шт. |
Калибровочная сфера диаметром 30 мм |
- |
1 шт. |
Комплект сменных измерительных наконечников |
- |
1 комплект |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
МП 203-55-2019 |
1 экз. |
1) - поставляется по дополнительному заказу |
Основные метрологические и технические характеристики КИМ представлены в таблицах 2- 3.
Таблица 2 - Основные метрологические и технические характеристики КИМ PRIMUS L
Наименование, характеристики |
Обозначение модификации | ||||||
121510 |
122010 |
122510 |
152010 |
152510 |
153010 | ||
Диапазон измерений, мм по оси X |
от 0 до 1200 |
от 0 до 1200 |
от 0 до 1200 |
от 0 до 1500 |
от 0 до 1500 |
от 0 до 1500 | |
по оси Y |
от 0 до 1500 |
от 0 до 2000 |
от 0 до 2500 |
от 0 до 2000 |
от 0 до 2500 |
от 0 до 3000 | |
по оси Z |
от 0 до 1000 |
ст 0 до 1000 |
от 0 до 1000 |
от 0 до 1000 |
от 0 до 1000 |
от 0 до 1000 | |
Пределы допускаемой абсолютной объемной погрешности с измерительными головками (где L-измеряемая длина, мм), мкм РН10М plus с контактным датчиком TP20 РН10М plus с контактным датчиком TP200 и |
±(2,3+L/300) |
±(2,5+L/300) | |||||
REVO с контактным датчиком RSP2 PH10М plus с контактным датчиком SP25 и |
±(2,1+L/300) |
±(2,3+L/300) | |||||
REVO с контактным датчиком RSP3 |
±(1,9+L/300) |
±(2,0+L/300) | |||||
Пределы допускаемой абсолютной объемной погрешности измерительных головок, мкм PH10М plus с контактным датчиком TP20 PH10М plus с контактным датчиком TP200 и |
±2,3 |
±2,5 | |||||
REVO с контактным датчиком RSP2 PH10М plus с контактным датчиком SP25 и |
±2,1 |
±2,3 | |||||
REVO с контактным датчиком RSP3 |
±1,9 |
±2,0 | |||||
Габаритные размеры, мм, не более | |||||||
длина |
2450 |
2450 |
2450 |
2745 |
2745 |
2745 | |
ширина |
2785 |
3320 |
3820 |
3320 |
3820 |
4320 | |
высота |
3700 |
3700 |
3700 |
3700 |
3700 |
3700 | |
Масса, кг, не более |
6500 |
8050 |
9260 |
9250 |
10500 |
11950 | |
Расход воздуха, л/мин |
250 | ||||||
Давление сжатого воздуха, кПа |
60,8 |
Продолжение таблицы 2
Наименование характеристики |
Обозначение модификации | ||||||||
152012 |
152512 |
153012 |
153512 |
153014 |
153514 | ||||
Диапазон измерений, мм по оси X |
от 0 до 1500 |
от 0 до 1500 |
от 0 до 1500 |
от 0 до 1500 |
от 0 до 1500 |
от 0 до 1500 | |||
по оси Y |
от 0 до 2000 |
от 0 до 2500 |
от 0 до 3000 |
от 0 до 3500 |
от 0 до 3000 |
от 0 до 3500 | |||
по оси Z |
от 0 до 1200 |
ст 0 до 1200 |
от 0 до 1200 |
от 0 до 1200 |
от 0 до 1400 |
от 0 до 1400 | |||
Пределы допускаемой абсолютной объемной погрешности с измерительными головками (где L-измеряемая длина, мм), мкм | |||||||||
РН10М plus с контактным датчиком TP20 |
±(2,9+L/300) |
±(3,3+L/300) | |||||||
РН10М plus с контактным датчиком TP200 и | |||||||||
REVO с контактным датчиком RSP2 |
±(2,6+L/300) |
±(2,9+L/300) | |||||||
РН10М plus с контактным датчиком SP25 и | |||||||||
REVO с контактным датчиком RSP3 |
±(2,3+L/300) |
±(2,6+L/300) | |||||||
Пределы допускаемой абсолютной объемной погрешности измерительных головок, мкм | |||||||||
РН10М plus с контактным датчиком TP20 |
±2,9 |
±3,3 | |||||||
РН10М plus с контактным датчиком TP200 и | |||||||||
REVO с контактным датчиком RSP2 |
±2,6 |
±2,9 | |||||||
РН10М plus с контактным датчиком SP25 и | |||||||||
REVO с контактным датчиком RSP3 |
±2,3 |
±2,6 | |||||||
Габаритные размеры, мм, не более | |||||||||
длина |
2745 |
2745 |
2745 |
2745 |
2745 |
2745 | |||
ширина |
3320 |
3820 |
4320 |
4820 |
4320 |
4820 | |||
высота |
4100 |
4100 |
4100 |
4100 |
4500 |
4500 | |||
Масса, кг, не более |
9350 |
10600 |
12150 |
13550 |
12200 |
13650 | |||
Расход воздуха, л/мин |
250 | ||||||||
Давление сжатого воздуха, кПа |
60,8 |
Продолжение таблицы 2
Наименование, характеристики |
Обозначение модификации | |||||||||
152515 |
153015 |
153016 |
154016 |
183010 |
183510 | |||||
Диапазон измерений, мм по оси X |
от 0 до 1500 |
от 0 до 1500 |
от 0 до 1500 |
от 0 до 1500 |
от 0 до 1800 |
от 0 до 1800 | ||||
по оси Y |
от 0 до 2500 |
от 0 до 3000 |
от 0 до 3000 |
от 0 до 4000 |
от 0 до 3000 |
от 0 до 3500 | ||||
по оси Z |
от 0 до 1500 |
от 0 до 1500 |
от 0 до 1600 |
от 0 до 1600 |
от 0 до 1000 |
от 0 до 1000 | ||||
Пределы допускаемой абсолютной объемной погрешности с измерительными головками (где L-измеряемая длина, мм), мкм | ||||||||||
РН10М plus с контактным датчиком TP20 |
±(3,5+L/300) |
±(3,7+L/300) |
±(2,8+L/300) | |||||||
РН10М plus с контактным датчиком TP200 и | ||||||||||
REVO с контактным датчиком RSP2 |
±(3,1+L/300) |
±(3,3+L/300) |
±(2,4+L/300) | |||||||
РН10М plus с контактным датчиком SP25 и | ||||||||||
REVO с контактным датчиком RSP3 |
±(2,9+L/300) |
±(3,0+L/300) |
±(2,1+L/300) | |||||||
Пределы допускаемой абсолютной погрешности измерительных головок, мкм | ||||||||||
РН10М plus с контактным датчиком TP20 |
±3,5 |
±3,7 |
±2,8 | |||||||
РН10М plus с контактным датчиком TP200 и | ||||||||||
REVO с контактным датчиком RSP2 |
±3,1 |
±3,3 |
±2,4 | |||||||
РН10М plus с контактным датчиком SP25 и | ||||||||||
REVO с контактным датчиком RSP3 |
±2,9 |
±3,0 |
±2,1 | |||||||
Габаритные размеры, мм, не более | ||||||||||
длина |
2745 |
2745 |
2745 |
2745 |
3045 |
3045 | ||||
ширина |
3820 |
4320 |
4320 |
5320 |
4320 |
4820 | ||||
высота |
4700 |
4700 |
4900 |
4900 |
3700 |
3700 | ||||
Масса, кг, не более |
10950 |
12400 |
12500 |
16200 |
13250 |
14800 | ||||
Расход воздуха, л/мин |
300 |
280 | ||||||||
Давление сжатого воздуха, кПа |
60,8 |
Продолжение таблицы 2
Наименование, характеристики |
Обозначение модификации | |||||
182012 |
183012 |
183512 |
183014 |
183514 | ||
Диапазон измерений, мм по оси X |
от 0 до 1800 |
от 0 до 1800 |
от 0 до 1800 |
от 0 до 1800 |
от 0 до 1800 | |
по оси Y |
от 0 до 2000 |
от 0 до 3000 |
от 0 до 3500 |
от 0 до 3000 |
от 0 до 3500 | |
по оси Z |
от 0 до 1200 |
от 0 до 1200 |
от 0 до 1200 |
от 0 до 1400 |
от 0 до 1400 | |
Пределы допускаемой абсолютной объемной погрешности с измерительными головками (где L-измеряемая длина, мм), мкм | ||||||
РН10М plus с контактным датчиком TP20 |
±(3,2+L/300) |
±(3,6+L/300) | ||||
РН10М plus с контактным датчиком TP200 и | ||||||
REVO с контактным датчиком RSP2 |
±(2,9+L/300) |
±(3,2+L/300) | ||||
РН10М plus с контактным датчиком SP25 и | ||||||
REVO с контактным датчиком RSP3 |
±(2,6+L/300) |
±(2,9+L/300) | ||||
Пределы допускаемой абсолютной погрешности измерительных головок, мкм | ||||||
РН10М plus с контактным датчиком TP20 |
±3,2 |
±3,6 | ||||
РН10М plus с контактным датчиком TP200 и | ||||||
REVO с контактным датчиком RSP2 |
±2,9 |
±3,2 | ||||
РН10М plus с контактным датчиком SP25 и |
±2,9 | |||||
REVO с контактным датчиком RSP3 |
±2,6 | |||||
Габаритные размеры, мм, не более | ||||||
длина |
3045 |
3045 |
3045 |
3045 |
3045 | |
ширина |
3320 |
4320 |
4320 |
4320 |
4820 | |
высота |
4100 |
4100 |
4500 |
4500 |
4500 | |
Масса, кг, не более |
16300 |
13400 |
14600 |
13600 |
15200 | |
Расход воздуха, л/мин |
280 | |||||
Давление сжатого воздуха, кПа |
60,8 |
Таблица 3 - Условия эксплуатации КИМ
Наименование характеристики |
Значение |
Температура окружающего воздуха, °С |
От +18 до +22 |
Допускаемое изменение температуры, °С, не более, в течении: 1 ч 24 ч |
1 1,5 |
Градиент по объему, °С на метр |
1 |
Относительная влажность воздуха, без конденсата, %, не более |
70 |
Напряжение питания переменного тока, В |
220±22 |
Частота переменного тока, Гц |
50/60 |
