Принцип действия счетчиков при измерении объема основан на измерении объёмного расхода - времяпролетный метод, с использованием ультразвукового радиоимпульсного зондирования по направлению потока измеряемой среды и против него. Зондирование ультразвуковыми радиоимпульсными колебаниями осуществляется с помощью двух обратимых, приемопередающих пьезоэлектрических преобразователей расположенных в первичном преобразователе расхода. Возбуждение производится импульсами резонансной частоты, а измерение времени распространения приемного импульса осуществляется по полуволнам в установившейся части колебаний.

Принцип действия счетчиков при измерении температуры (исполнения с датчиком или датчиками температуры) основан на зависимости электрического сопротивления чувствительного элемента термопреобразователей сопротивления платиновых с НСХ Pt1000 от измеряемой температуры.

Вычислитель производит обработку сигналов поступающих от первичного преобразователя расхода и датчиков температуры, далее вычисляет объем, температуру, массу, разность температур, тепловую мощность и тепловую энергию. Результаты измерений отображаются на дисплее вычислителя посредством вызова меню с помощью кнопок, либо передаются во внешние устройства через асинхронный интерфейс.

Конструктивно счетчики состоят из следующих составных частей:

• - первичного преобразователя расхода ультразвукового, при измерении тепловой энергии (тепловой мощности) возможна установка на подающем или обратном трубопроводе (далее - преобразователь расхода);

• - вычислителя;

• - датчиков температуры (в зависимости от исполнения 2 шт., 1 шт., без датчиков температуры).

Счетчики изготавливаются в различных исполнениях, отличающихся друг от друга: диаметром условного прохода, материалом проточной части, способом монтажа на трубопровод, наличием и количеством датчиков температуры, классом точности преобразователя расхода. Обозначение счетчиков при заказе:

Счетчик универсальный ТСЖУ Х Х Х Х Х Х Х ТУ 26.51.53.160-320-05806720-2019

1 2 3 4 5 6 7

где 1 - диаметр условного прохода преобразователя расхода или трубопровода: «50» -50 мм; «65» - 65 мм; «80» - 80 мм; «100» - 100 мм; «150» - 150 мм;

• 2 - наибольшее рабочее давление преобразователя расхода или трубопровода: «1,6» - 1,6 МПа;

• 3 - способ монтажа на трубопровод: « » - фланцевый; «ШТ» - штуцерный;

• 4 - материал преобразователя расхода по стойкости проточной части к химической коррозии: « » - простая сталь или чугун с защитным покрытием; «К» - нержавеющая сталь;

• 5 - количество датчиков температуры: « » - без датчиков температуры; «Т1» - с одним датчиком температуры; «Т2» - с двумя датчиками температуры;

• 6 - класс точности при измерений объема: « » - исполнения с одним или двумя датчиками температуры; «П1», «П1(5)», «П2», «П2(5)» - отличаются диапазонами объемного расхода и погрешностью измерений объема (расхода) (см. таблицу 2).

• 7 - единица измерения тепловой энергии: «Гкал» - Гкал; « » - ГДж.

Счетчики в зависимости от исполнения измеряют, вычисляют и отображают на дисплее вычислителя следующие параметры:

• - мгновенный объёмный расход;

• - накопленный объём;

• - температура в подающем трубопроводе;

• - температуры в обратном трубопроводе;

• - разность температур;

• - давление (условно-постоянное);

• - накопленная масса;

• - мгновенный массовый расход;

• - тепловая мощность;

• - накопленная тепловая энергия;

• - архивные значения (часовые, суточные , месячные):

• - накопленный объём;

• - накопленная масса;

• - средневзвешенная температура в подающем трубопроводе;

• - средневзвешенная температуры в обратном трубопроводе;

• - средневзвешенная разность температур;

• - средневзвешенное давление (программируемое);

• - накопленная тепловая энергия;

• - время работы в штатном режиме.

Счетчик сохраняет текущие значения, итоговые значения, а также часовые (не менее 60 суток), суточные (не менее 6 месяцев) и месячные (не менее 3 года) архивные значения

параметров теплоносителя.

Общий вид счетчиков представлен на рисунке 1. Схема пломбировки показана на рисунке 2.

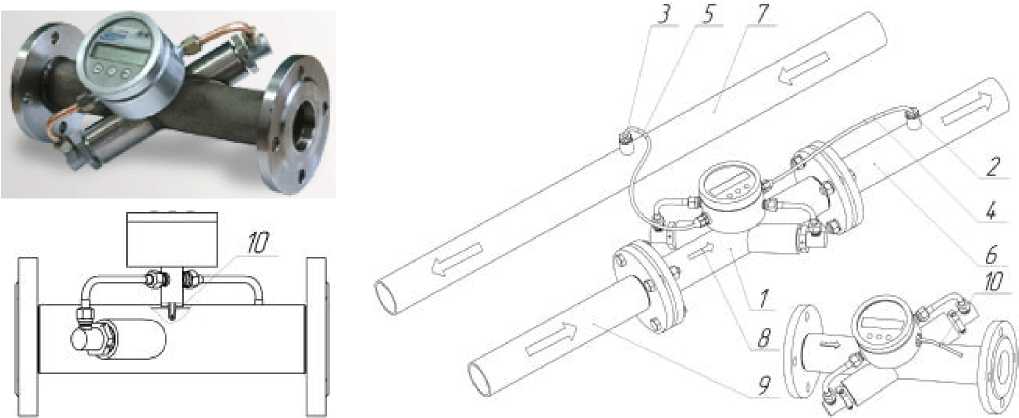

1 - преобразователь расхода; 2 - датчик температуры на подающем трубопроводе;

3- датчик температуры на обратном трубопроводе; 4 - цветовая маркировка датчика температуры на подающем трубопроводе; 5 - цветовая маркировка подключения датчика температуры на обратном трубопроводе; 6 - подающий трубопровод;

7 - обратный трубопровод ; 8 - стрелка на преобразователе расхода , указывающая направление подачи теплоносителя; 9 - подающий трубопровод;

10 - Встроенный датчик температуры.

Рисунок 1 - Общий вид счетчиков

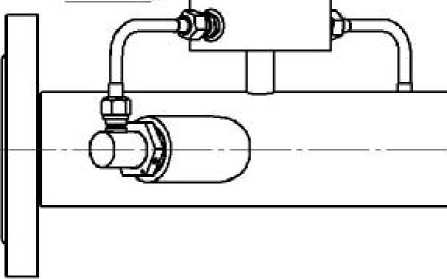

Рисунок 2 - Схема пломбирования

Таблица 4 -

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

Продолжение таблицы 2
