Номер по Госреестру СИ: 77373-20
77373-20 Резервуары стальные горизонтальные цилиндрические
(РГС-10)
Назначение средства измерений:
Резервуары стальные горизонтальные цилиндрические РГС-10 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 1
Общие сведения
Дата публикации - 01.04.2020
Срок свидетельства -
Номер записи - 176249
ID в реестре СИ - 1140967
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - АО "Транснефть - Верхняя Волга" Великолукский завод "Транснефтемаш"
Страна - РОССИЯ
Населенный пункт - г.Нижний Новгород
Уведомление о начале осуществления предпринимательской деятельности - Да
В сводной таблице приведены краткие сведения и ссылки на справочные отчеты по организациям, аккредитованным на право поверки в Национальной системе аккредитации. В таблице реализована функция поиска и система сортировок по любой из колонок.
Справочный отчет по каждой организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1825 дн.
Приказы РСТ, где упоминается данный тип СИ
№139 от 2020.02.03 Об утверждении типов средств измерений 86
Наличие аналогов СИ: Резервуары стальные горизонтальные цилиндрические (РГС-10)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений АО "Транснефть - Верхняя Волга" Великолукский завод "Транснефтемаш"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
77408-20 |
Резервуар стальной горизонтальный цилиндрический, РГС-20 (17+3) АО "Транснефть - Верхняя Волга" Великолукский завод "Транснефтемаш" (РОССИЯ г.Нижний Новгород) |
ОТ МП |
5 лет |
|
77376-20 |
Резервуар стальной горизонтальный цилиндрический, РГС-20 АО "Транснефть - Верхняя Волга" Великолукский завод "Транснефтемаш" (РОССИЯ г.Нижний Новгород) |
ОТ МП |
5 лет |
|
77374-20 |
Резервуар стальной горизонтальный цилиндрический, РГС-20 АО "Транснефть - Верхняя Волга" Великолукский завод "Транснефтемаш" (РОССИЯ г.Нижний Новгород) |
ОТ МП |
5 лет |
|
77373-20 |
Резервуары стальные горизонтальные цилиндрические, РГС-10 АО "Транснефть - Верхняя Волга" Великолукский завод "Транснефтемаш" (РОССИЯ г.Нижний Новгород) |
ОТ МП |
5 лет |
|
77372-20 |
Резервуары стальные горизонтальные цилиндрические, РГС-10 АО "Транснефть - Верхняя Волга" Великолукский завод "Транснефтемаш" (РОССИЯ г.Нижний Новгород) |
ОТ МП |
5 лет |
|
77369-20 |
Резервуары стальные горизонтальные цилиндрические, РГС-20 АО "Транснефть - Верхняя Волга" Великолукский завод "Транснефтемаш" (РОССИЯ г.Нижний Новгород) |
ОТ МП |
5 лет |
|
77368-20 |
Резервуары стальные горизонтальные цилиндрические, РГС-20 АО "Транснефть - Верхняя Волга" Великолукский завод "Транснефтемаш" (РОССИЯ г.Нижний Новгород) |
ОТ МП |
5 лет |
|
77364-20 |
Резервуар стальной горизонтальный цилиндрический, РГС-20 АО "Транснефть - Верхняя Волга" Великолукский завод "Транснефтемаш" (РОССИЯ г.Нижний Новгород) |
ОТ МП |
5 лет |
|
77357-20 |
Резервуар стальной горизонтальный цилиндрический, РГС-20 АО "Транснефть - Верхняя Волга" Великолукский завод "Транснефтемаш" (РОССИЯ г.Нижний Новгород) |
ОТ МП |
5 лет |
|
78436-20 |
Резервуар стальной горизонтальный цилиндрический, РГС-25 АО "Транснефть - Верхняя Волга" Великолукский завод "Транснефтемаш" (РОССИЯ г.Нижний Новгород) |
ОТ МП |
5 лет |
|
79216-20 |
Резервуары стальные горизонтальные цилиндрические, РГС-20 (17+3) АО "Транснефть - Верхняя Волга" Великолукский завод "Транснефтемаш" (РОССИЯ г.Нижний Новгород) |
ОТ МП |
5 лет |
|
79126-20 |
Резервуары стальные горизонтальные цилиндрические, РГС-20 (17+3) АО "Транснефть - Верхняя Волга" Великолукский завод "Транснефтемаш" (РОССИЯ г.Нижний Новгород) |
ОТ МП |
5 лет |
В представленном отчете задача подсчета объема пака СИ сводится к вычислению количества записей в реестре поверок ФГИС АРШИН с уникальным сочетанием заводского номера СИ и типа СИ в периоде 12 лет, начиная с 2010г. Мы предполагаем, что сочетание серийного номера СИ и типа СИ является уникальным для каждого конкретного образца СИ и будет повторяться исключительно при периодических и внеочередных поверках.
На графике столбчатая диаграмма показывает количество новых СИ, зафиксированных за каждый рассматриваемый год, а график, отображенный в виде линии показывает накопленный объем (коммуляту), т.е. объем парка СИ. График имеет возможность масштабирования и экспорта данных в Exсel.
Кто поверяет Резервуары стальные горизонтальные цилиндрические (РГС-10)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ВСЕРОССИЙСКИЙ НИИ РАСХОДОМЕТРИИ (RA.RU.311285) | 2 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Резервуары стальные горизонтальные цилиндрические (РГС-10)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-10Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
Поверка
Поверкаосуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
-
- рулетка измерительная металлическая 2-го класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 29631-05);
-
- рулетка измерительная металлическая типа Р50У2К, с верхним пределом измерений 50 м (регистрационный номер 51171-12);
-
- рабочие эталоны 2-го разряда из части 1 ГПС Приказа Росстандарта № 256 от 7 февраля 2018 г.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
Изготовитель
Акционерное общество «Транснефть-Верхняя Волга» филиал Великолукский завод «Транснефтемаш» (АО «Транснефть-Верхняя Волга» филиал Великолукский завод «Транснефтемаш»)
ИНН 5260900725
Юридический адрес: 603950, г. Нижний Новгород, переулок Гранитный, д. 4/1
Адрес место расположения филиала: 182100, Псковская область, г. Великие Луки, ул. Гоголя, д. 2
Телефон: +7 (81153) 9-26-67
Web-сайт: uppervolga.transneft.ru
Заявитель
Акционерное общество «Транснефть-Прикамье» (АО «Транснефть-Прикамье»)
ИНН 1645000340
Юридический адрес: 420081, Республика Татарстан, г. Казань, ул. Патриса Лумумбы, д. 20, корпус 1
Адрес место расположения филиала: 423450, Республика Татарстан, г. Альметьевск, пр. Строителей, д. 24
Телефон/факс: +7 (8553) 39-62-14/ +7 (8553) 39-66-13
Web-сайт: kama.transneft.ru
E-mail: arnu@kaz.transneft.ru
Испытательный центр
Общество с ограниченной ответственностью «МетроКонТ»
Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, офис 51
Телефон: +7 (937) 283-44-20
Факс: +7 (843) 515-00-21
E-mail: trifonovua@mail.ru
Тип резервуары стальные горизонтальные цилиндрические РГС-10 - стальные горизонтальные цилиндрические, номинальной вместимостью 10 м3.
Резервуары стальные горизонтальные цилиндрические РГС-10 представляют собой цилиндрический стальной сосуд с днищами. По наружной поверхности резервуары теплоизолированы слоем минеральной ваты и покрыты оцинкованным листом.
Резервуары оборудованы смотровой площадкой с лестницей и ограждениями.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.
Резервуары стальные горизонтальные цилиндрические РГС-10 с заводскими номерами 03, 04 расположены по адресу: Республика Татарстан, Азнакаевскиий район, Агерзинское сельское поселение, НПС «Азнакаево», АРНУ (филиал АО «Транснефть-Прикамье»).

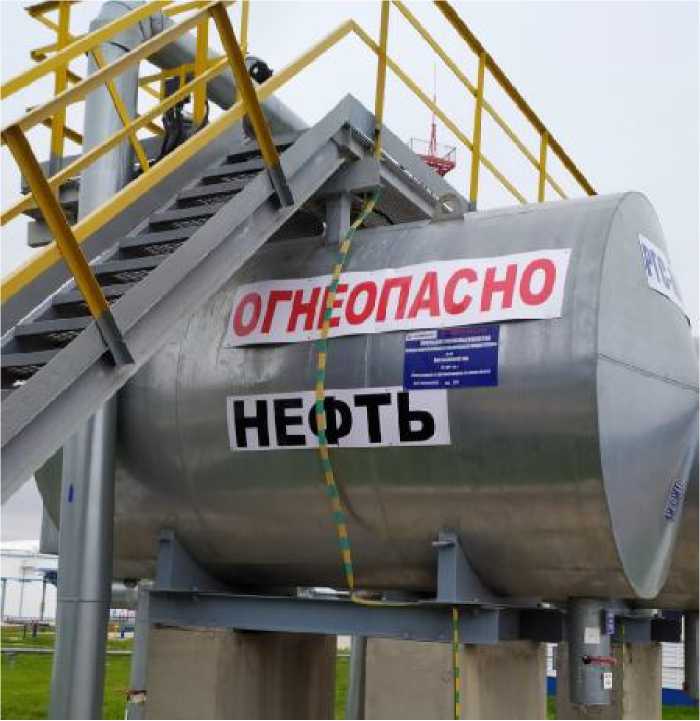

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-10 представлен на рисунке 1.
Рисунок 1 - Общий вид резервуаров стальных горизонтальных цилиндрических РГС-10
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-10 не предусмотрено.
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
10 |
|
Пределы допускаемой относительной погрешности определения вместимости (объёмный метод), % |
±0,25 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа Средний срок службы, лет, не менее |
от -50 до +50 от 84,0 до 106,7 20 |
