Номер по Госреестру СИ: 77681-20
77681-20 Трансформаторы напряжения
(EOF 145)
Назначение средства измерений:
Трансформаторы напряжения EOF 145 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления в установках переменного тока промышленной частоты 50 Гц.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Поверка
Поверкаосуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- рабочий эталон 2 разряда единиц коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты по ГОСТ Р 8.746-2011 (трансформаторы напряжения измерительные эталонные NVOS, регистрационный номер в Федеральном информационном фонде 32397-12);
- прибор для измерения электрических величин и показателей качества электрической энергии Энергомонитор-3.3Т (регистрационный номер в Федеральном информационном фонде 31953-06);
- магазин нагрузок МР 3025 ( регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых трансформаторов с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится в свидетельство о поверке.
Изготовитель
"PFIFFNER Instrument Transformers Ltd.", Швейцария
Адрес: Lindenplatz 17, 5042 Hirschthal, Switzerland
Телефон (факс): +41 62 739 28 28/ +41 62 739 28 10
Заявитель
Акционерное общество «ГТ Энерго»
ИНН 7703806647
Адрес: 123610, Московская обл., г. Москва, ул. Краснопресненская набережная, д. 12
Телефон (факс): +7 (495) 258-20-16 / +7 (495) 258-20-82
Web-сайт: http://www.gtenergo.ru
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»(УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон: +7 (343) 350-26-18
Факс: +7 (343) 350-20-39
Web-сайт: www.uniim.ru
E-mail: uniim@uniim.ru
Принцип действия основан на явлении взаимной индукции в обмотках, намотанных на один сердечник. Имеют первичную обмотку, вторичную обмотку и дополнительную обмотку. Обмотки изолированы бумажно-масляной изоляцией и помещены в металлический бак, заполненный маслом. Наверху фарфоровой или композитной покрышки расположена головка из легированного алюминия с маслорасширителем и масляным затвором. Выводы вторичных обмоток находятся в клеммной коробке, помещенной внизу на баке трансформатора. Для предотвращения несанкционированного доступа к вторичным обмоткам предусмотрено пломбирование крышки клеммной коробки.
Общий вид трансформатора напряжения EOF 145, схема пломбировки от несанкционированного доступа представлены на рисунке 1.

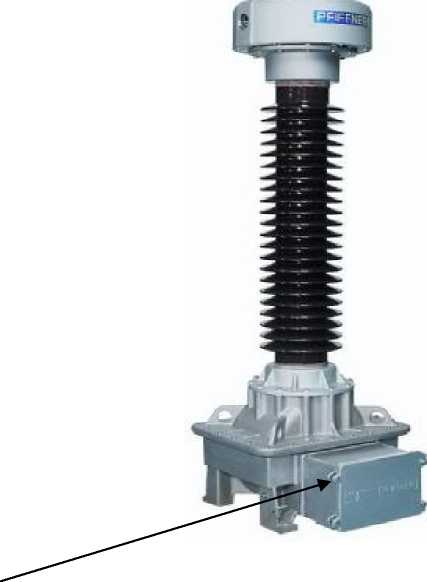

Рисунок 1 - Общий вид трансформатора напряжения EOF 145, схема пломбировки от несанкционированного доступа
место пломбировки
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Наибольшее рабочее напряжение, кВ |
145 |
Номинальное первичное напряжение, кВ |
110/^3 |
Номинальное вторичное напряжение основной обмотки, В |
100/^3 |
Номинальное вторичное напряжение дополнительной обмотки, В |
100/3 |
Классы точности: | |
- основной измерительной обмотки |
0,2 |
- основной измерительной обмотки |
0,5 |
- дополнительной обмотки защиты |
3P |
Номинальная мощность, В •А: | |
- в классе точности 0,2 |
100 |
- в классе точности 0,5 |
200 |
- в классе 3P |
400 |
Номинальная частота, Гц |
50 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры, мм, не более | |
- длина |
710 |
- ширина |
510 |
- высота |
1974 |
Масса трансформатора, кг, не более |
380 |
Условия эксплуатации: | |
- температура окружающей среды, °С |
от - 45 до + 40 |
Срок службы до списания, лет, не менее |
45 |
Наработка на отказ, час, не менее |
120000 |
