Сведения о средстве измерений: 44090-20 Трансформаторы тока измерительные

Номер по Госреестру СИ: 44090-20
44090-20 Трансформаторы тока измерительные
(4МA, 4MB (SGS, SGM))

Назначение средства измерений:
Трансформаторы тока измерительные 4МА, 4MB (SGS, SGM) предназначены для масштабного преобразования тока и передачи сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации электрических системах переменного тока частоты 50 Гц.

сертификация программного обеспечения
Внешний вид. Трансформаторы тока измерительные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока измерительные
Рисунок № 1

Общие сведения

Дата публикации - 25.02.2020
Срок свидетельства - 30.01.2025
Номер записи - 176016
ID в реестре СИ - 1065467
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

исполнение SGS10,

Производитель

Изготовитель - Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H"
Страна - АВСТРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Ульяновск - административный центр Ульяновской области. Является городом областного значения, образует муниципальное образование город Ульяновск со статусом городского округа. С 2015 года является единственным в России литературным городом ЮНЕСКО. Расположен на Приволжской возвышенности, на берегах рек Волги и Свияги, в месте слияния их русел. Он расположен в 890 км к востоку/юго-востоку от Москвы. Население: 617,352

Основу экономики города составляют предприятия автомобильной промышленности, двигателестроения, авиастроения, приборостроения, машиностроения и металлообработки, также развиты электроэнергетика, розничная торговля и капитальное строительство. Далее следуют банковская деятельность, сфера услуг, туризм, пищевая и легкая промышленность.

Объем отгруженных товаров собственного производства, выполненных работ и услуг по собственным обрабатывающим производствам в 2010 году - 65,54 млрд. рублей. В промышленном производстве города наибольший объем отгруженной продукции приходится на: производство готовых металлических изделий, машин и электрооборудования, транспортных средств; производство пищевых продуктов, включая напитки; производство строительных материалов; производство мягкой и корпусной мебели.

Отчет "Анализ рынка поверки в Ульяновске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ульяновск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 2921 дн.

Наличие аналогов СИ: Трансформаторы тока измерительные (4МA, 4MB (SGS, SGM))

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
37750-08
21.11.2022
Трансформаторы тока, VIS WI
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
8 лет
39750-08
21.11.2022
Трансформаторы тока, CT24
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
4 года
40355-09
28.01.2024
Трансформаторы напряжения измерительные, VGM
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
8 лет
44087-10
27.01.2025
Трансформаторы напряжения измерительные, 4MT (4MU)
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
МП
8 лет
44088-10
23.03.2020
Трансформаторы напряжения измерительные, 4MR (EGS)
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
8 лет
44089-10
23.03.2020
Трансформаторы тока измерительные, 4MC
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
8 лет
44090-10
23.03.2020
Трансформаторы тока измерительные, 4MA, 4MB (SGS, SGM)
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
8 лет
44092-10
27.01.2025
Трансформаторы тока измерительные, 4MD
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
8 лет
46006-10
27.01.2025
Трансформаторы тока измерительные, PRK(CGT)
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
8 лет
46007-10
27.01.2025
Трансформаторы тока измерительные, GAR
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
8 лет
46012-10
27.01.2025
Трансформаторы напряжения измерительные, EY…WS
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
8 лет
52435-13
21.11.2022
Трансформаторы тока, GAM/GAE/K/4MC
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
8 лет
52436-13
21.11.2022
Трансформаторы тока, ELK/VIS
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
8 лет
52588-13
21.11.2022
Трансформаторы напряжения, EGS, EGG
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
8 лет
52590-13
21.11.2022
Трансформаторы тока, GAR3
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
8 лет
52591-13
21.11.2022
Трансформаторы тока, GAR10, GAR20
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
8 лет
53244-13

Трансформаторы напряжения, 4MT32 XC
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
8 лет
57799-14

Трансформаторы тока, SGS10/2
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
4 года
58451-14

Трансформаторы напряжения, 4MR12 ZEK
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
4 года
69156-17

Трансформаторы тока, VIS WI
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
8 лет
72903-18
26.10.2024
Трансформаторы тока, 4MС4
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
МП
8 лет
76584-19
18.11.2024
Трансформаторы тока, VIS WI
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
МП
8 лет
44090-20
30.01.2025
Трансформаторы тока измерительные, 4МA, 4MB (SGS, SGM)
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
МП
8 лет
44090-20
30.01.2025
Трансформаторы тока измерительные, 4МA, 4MB (SGS, SGM)
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
МП
8 лет
44088-20
30.01.2025
Трансформаторы напряжения, 4MR/EGS/EGG
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
МП
8 лет
52435-20
24.03.2025
Трансформаторы тока, GAM/GAE/K/4MC
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
МП
8 лет
39749-20
24.03.2025
Трансформаторы тока, СТ12
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
МП
8 лет
39749-08
21.11.2022
Трансформаторы тока, CT12
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
4 года; с 10.04.2020 - 8 лет
78708-20

Трансформаторы напряжения, 4MT (4MT22)
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
МП
4 года
81617-21

Трансформаторы напряжения, 4MT (4MT22)
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
МП
4 года
92139-24

Трансформаторы тока, VIS WI
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
МП
4 года

Кто поверяет Трансформаторы тока измерительные (4МA, 4MB (SGS, SGM))

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ИП КАЗАКОВ ПАВЕЛ СЕРГЕЕВИЧ
(RA.RU.320038)
  • исполнение SGS10
  • 1 1 0 0 1 1 0

    Стоимость поверки Трансформаторы тока измерительные (4МA, 4MB (SGS, SGM))

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    наносится на эксплуатационную документацию типографским способом и на шильдик трансформатора методом наклейки.


    Сведения о методиках измерений


    Нормативные и технические документы

    Поверка

    Поверка

    осуществляется по документу ГОСТ 8.217-2003 «ГСИ Трансформаторы тока. Методика поверки».

    Основные средства поверки:

    • - трансформатор тока измерительный лабораторный ТТИ-5000.5 регистрационный номер в Федеральном информационном фонде 27007-04;

    • - прибор сравнения КНТ-05, регистрационный номер в Федеральном информационном фонде 37854-08;

    • - магазин нагрузок МР 3027, регистрационный номер в Федеральном информационном фонде 34915-07.

    Допускается применение аналогичных средств поверки, обеспечивающие определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

    Знак поверки наносится в виде наклейки с оттиском клейма поверителя на корпус трансформатора, как показано на рисунке 1.


    Изготовитель


    Фирма «Dr. techn. JOSEF ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H.», Австрия
    Адрес: Postfach 97, Beethovengasse 43 - 45, A-2340 Modling, Austria Телефон/факс: +43 2236 409-2485/ +43 2236 409-2322
    E-mail: michael.steiner@knorr-bremse.com

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
    Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
    Телефон: (812) 251-76-01, факс: (812) 713-01-14
    Web-caftr: www.vniim.ru

    Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции. Ток первичной обмотки трансформаторов создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

    Трансформаторы 4МА, 4MB (SGS, SGM) выполнены на тороидальных сердечниках из материалов с высокой магнитной проницаемостью и симметричным распределением обмоток, с литой изоляцией, из эпоксидного компаунда. Эпоксидное литье выполняет одновременно функцию изолятора и несущей конструкции. Трансформаторы могут содержать до 4 сердечников.

    Трансформаторы 4МА, 4MB (SGS, SGM) могут использоваться в составе комплектных распределительных устройств (КРУ).

    Трансформаторы с обозначением типа 4МА, 4MB используются для комплектации КРУ фирмы SIEMENS. Трансформаторы с обозначением типа SGS, SGM используются для комплектации КРУ иных производителей.

    Трансформаторы тока 4МА, 4MB (SGS, SGM) выпускаются в четырех базовых исполнениях: 4MA72 (SGS10), 4MA74 (SGS20), 4MA76 (SGS30) и 4MB6 (SGM10), отличающихся значениями номинальных первичных токов, габаритными размерами и массой. Обозначения каждого из исполнений трансформаторов в документах на поставку и эксплуатационных документах могут содержать до 4-х цифровых символов, после указанных в настоящем описании типа, относящихся к конструктивным особенностям вводов и выводов, к установочным размерам и видам КРУ, для которых они предназначены.

    Климатическое исполнение соответствует УХЛ,  категория размещения 3.1

    ГОСТ 15150-69.

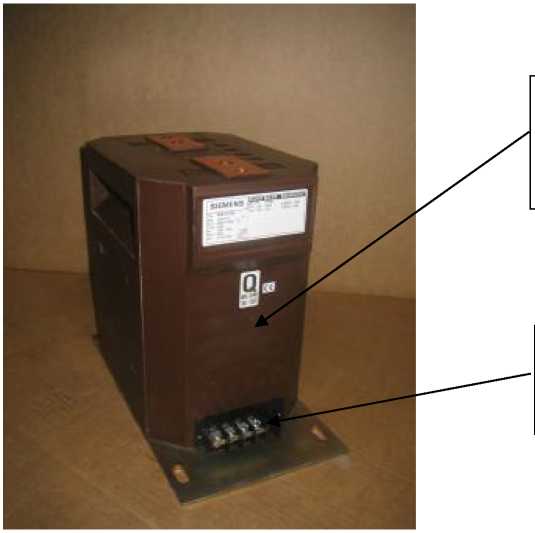

    Общий вид трансформаторов тока 4МА, 4MB (SGS, SGM) схема пломбировки от несанкционированного доступа и место нанесения знака поверки представлены на рисунке 1.

    Внешний вид. Трансформаторы тока измерительные (4МA, 4MB (SGS, SGM)), http://oei-analitika.ru

    Место пломбиров ки

    Место нанесения знака поверки

    Программное обеспечение отсутствует.


    Таблица 3 - Комплектность трансформаторов тока измерительных 4МА, 4MB (SGS, SGM)

    Наименование

    Обозначение

    Количество

    Трансформатор тока измерительный

    4МА, 4MB (SGS, SGM)

    1 шт.

    Паспорт

    Трансформатор тока измерительный 4МА, 4MB (SGS, SGM)

    1 экз.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Примечание

    Номинальное напряжение, кВ

    12

    24

    36

    4MA72 (SGS10),

    4MB6 (SGM10), 4MA74 (SGS20), 4MA76 (SGS30)

    Количество вторичных обмоток

    от 1 до 4

    Номинальный первичный ток (1), А

    от 5 до 2500

    Номинальный вторичный ток (1), А

    1 или 5

    Номинальная вторичная нагрузка с коэффициентом мощности (cosф2=0.8), В^А

    от 1 до 100

    Соотношения классов точности и номинальных нагрузок указано в паспорте каждого трансформатора.

    PX - по ГОСТ Р

    МЭК 61869-2-2015, п.п.5.6.202.4

    Классы точности трансформатора или вторичной обмотки:

    • - для измерений, для учета

    • - для измерений и защиты

    0,2S; 0,2; 0,5S; 0,5; 1; 3

    5Р; 10Р, PX

    Номинальная предельная кратность вторичных обмоток для защиты

    от 5 до 100

    В зависимости от заказа

    Номинальный коэффициент безопасности приборов вторичных обмоток для измерений

    от 5 до 20

    В зависимости от заказа

    Климатическое исполнение по ГОСТ

    15150-69

    УХЛ

    категория размещения

    3.1

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Примечание

    Средний срок службы, лет

    25

    Средняя наработка на отказ, ч

    260000

    Ток односекундной термической стойкости In-, кА

    100 I1H

    Не более 100 кА

    Ток электродинамической стойкости 1д, кА

    2,5 1

    Габаритные размеры, мм: длина ширина высота

    от 283 до 460

    от 145 до 260

    от 180 до 390

    В зависимости от исполнения

    Масса трансформатора, кг

    от 15 до 53

    В зависимости от исполнения


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
