Номер по Госреестру СИ: 76924-19
76924-19 Резервуары шаровые
(РШ-600)
Назначение средства измерений:
Резервуары шаровые РШ-600 предназначены для измерений объема при приеме, хранении и отпуске сжиженных углеводородных газов.
Внешний вид.
Резервуары шаровые
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства -
Номер записи -
ID в реестре СИ - 1011057
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - ООО "РН-Туапсинский НПЗ"
Страна - РОССИЯ
Населенный пункт - г.Туапсе
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "кто поверит (по типу СИ)" позволяет быстро собрать статистику по поверкам конкретного типа СИ.
Для запуска отчета достаточно выбрать интересующий тип СИ из списка и нажать кнопку "Кто поверит средство измерений?"
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1783 дн.
Приказы РСТ, где упоминается данный тип СИ
№2949 от 2019.12.10 Об утверждении типов средств измерений
Наличие аналогов СИ: Резервуары шаровые (РШ-600)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО "РН-Туапсинский НПЗ"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
72058-18 |
Резервуары стальные вертикальные цилиндрические с защитной стенкой, РВС-5000, РВСП-5000 ООО "РН-Туапсинский НПЗ" (РОССИЯ г.Туапсе) |
ОТ МП |
5 лет |
|
72059-18 |
Резервуары стальные вертикальные цилиндрические с защитной стенкой, РВС-10000 ООО "РН-Туапсинский НПЗ" (РОССИЯ г.Туапсе) |
ОТ МП |
5 лет |
|
72060-18 |
Резервуары стальные вертикальные цилиндрические с защитной стенкой, РВС-2000, РВСП-2000, РВСП-3000 ООО "РН-Туапсинский НПЗ" (РОССИЯ г.Туапсе) |
ОТ МП |
5 лет |
|
72061-18 |
Резервуары стальные вертикальные цилиндрические с защитной стенкой, РВСП-3000 ООО "РН-Туапсинский НПЗ" (РОССИЯ г.Туапсе) |
ОТ МП |
5 лет |
|
72062-18 |
Резервуары стальные вертикальные цилиндрические с защитной стенкой, РВСП-1000 ООО "РН-Туапсинский НПЗ" (РОССИЯ г.Туапсе) |
ОТ МП |
5 лет |
|
72063-18 |
Резервуары стальные вертикальные цилиндрические с защитной стенкой, РВСП-20000 ООО "РН-Туапсинский НПЗ" (РОССИЯ г.Туапсе) |
ОТ МП |
5 лет |
|
72064-18 |
Резервуары стальные вертикальные цилиндрические с защитной стенкой, РВС-5000 ООО "РН-Туапсинский НПЗ" (РОССИЯ г.Туапсе) |
ОТ МП |
5 лет |
|
73584-18 |
Резервуары стальные вертикальные цилиндрические теплоизолированные с защитной стенкой, РВС-3000, РВС-5000 ООО "РН-Туапсинский НПЗ" (РОССИЯ г.Туапсе) |
ОТ МП |
5 лет |
|
74527-19 |
Резервуар стальной вертикальный цилиндрический теплоизолированный, РВС-2000 ООО "РН-Туапсинский НПЗ" (РОССИЯ г.Туапсе) |
ОТ МП |
5 лет |
|
74708-19 |
Резервуары стальные вертикальные цилиндрические теплоизолированные с защитной стенкой, РВС-10000 ООО "РН-Туапсинский НПЗ" (РОССИЯ г.Туапсе) |
ОТ МП |
5 лет |
|
76050-19 |
Система измерений количества нефтепродуктов (СИКНП). Установка ЭЛОУ-АВТ-12 ООО "РН-Туапсинский НПЗ", Нет данных ООО "РН-Туапсинский НПЗ" (РОССИЯ г.Туапсе) |
ОТ МП |
1 год |
|
76925-19 |
Резервуары шаровые, РШ-2000 ООО "РН-Туапсинский НПЗ" (РОССИЯ г.Туапсе) |
ОТ МП |
5 лет |
|
76924-19 |
Резервуары шаровые, РШ-600 ООО "РН-Туапсинский НПЗ" (РОССИЯ г.Туапсе) |
ОТ МП |
5 лет |
Отчет представляет сводную информацию в части оснащенности средствами поверки аккредитованных организаций.
По каждой аккредитованной организации в динамике по годам приводятся данные по количеству таких средств средств поверки, как СИ в качестве эталонов, эталоны единиц величин, стандартные образцы, ГЭТ и средства измерений.
Кроме того, приводятся несколько графиков, показывающих общую картину с средствами поверки в стране.
Кто поверяет Резервуары шаровые (РШ-600)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "СОЧИ-СТАНДАРТ" (RA.RU.311542) | 4 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Резервуары шаровые (РШ-600)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
отсутствует.Лист № 2 Всего листов 3
Знак утверждения типа
Знак утверждения типа наносится в виде наклейки на титульный лист паспортаСведения о методиках измерений
Сведения о методиках (методах) измеренийотсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуарам шаровым РШ-600
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 07.02.2018 г. № 256, с изменениями, утвержденными Федеральным агентством по техническому регулированию и метрологии от 21.08.2018 г. № 1718
МИ 3282-2010 ГСИ. Резервуары шаровые (сферические). Методика поверки электроннооптическим методом
ГОСТ 34347-2017 Сосуды и аппараты стальные сварные. Общие технические условия
Поверка
Поверкаосуществляется по МИ 3282-2010 ГСИ. Резервуары шаровые (сферические). Методика поверки электронно-оптическим методом.
Основные средства поверки:
- Рулетка измерительная с грузом Р30Н2Г 2-го класса точности по ГОСТ 7502-98, с верхним пределом измерений 30 м, регистрационный № 46391-11;
- Рулетка измерительная Р 50Н2К 2-го класса точности по ГОСТ 7502-98, с верхним пределом измерений 50 м, регистрационный № 46391-11;
- Тахеометр электронный SOKKIA NET1200 СКО измерений расстояний 1,0 мм , СКО измерений углов 1", регистрационный № 29652-05;
- Нивелир компенсаторный VEGA L24 погрешность ±2 мм , регистрационный № 54719-13;
-
- Расходомер массовый Promass 83F диапазон измерений от 10 до 70 м3/ч, погрешность ±0,1 %, регистрационный № 15201-07;
-
- Толщиномер ультразвуковой А1207 диапазон измерений от 0,8 до 30 мм, погрешность ±0,1 мм, регистрационный № 48244-11;
-
- Анемометр с функцией измерения температуры Testo-410-1 диапазон измерений от минус 10 до плюс 50 °С, погрешность ±0,5 °С, регистрационный № 38735-08.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на титульный лист градуировочной таблицы резервуара.
Изготовитель
Общество с ограниченной ответственностью «РН-Туапсинский НПЗ»
(ООО «РН-Туапсинский НПЗ»)
ИНН 2365004375
Адрес: 352800, Краснодарский край, г. Туапсе, ул. Сочинская, 1
Телефон (факс): +7 (86167) 77-7-14, +7 (86167) 7-75-00
Web-сайт: https://tnpz.rosneft.ru
E-mail: secretary@rn-tnpz.ru
Испытательный центр
Общество с ограниченной ответственностью «Сочи-Стандарт»
Адрес: 354053, Краснодарский край, г. Сочи, ул. Крымская, 25/3 литер «А»
Телефон (факс): +7 (862) 50-13-03
Web-сайт: http://s-std.ru
E-mail: sochi@s-std.ru
Резервуары представляют собой закрытые стальные сосуды в виде шаров установленных на вертикальных металлических стойках опирающихся на бетонный фундамент.
Резервуары оборудованы шахтными лестницами, люками-лазами для обслуживания во время эксплуатации.
Резервуары оснащены трубопроводами приема и выдачи сжиженных углеводородных газов, предохранительными клапанами, контрольно-измерительными приборами, средствами автоматики, и имеют наружные и внутренние антикоррозионные покрытия.

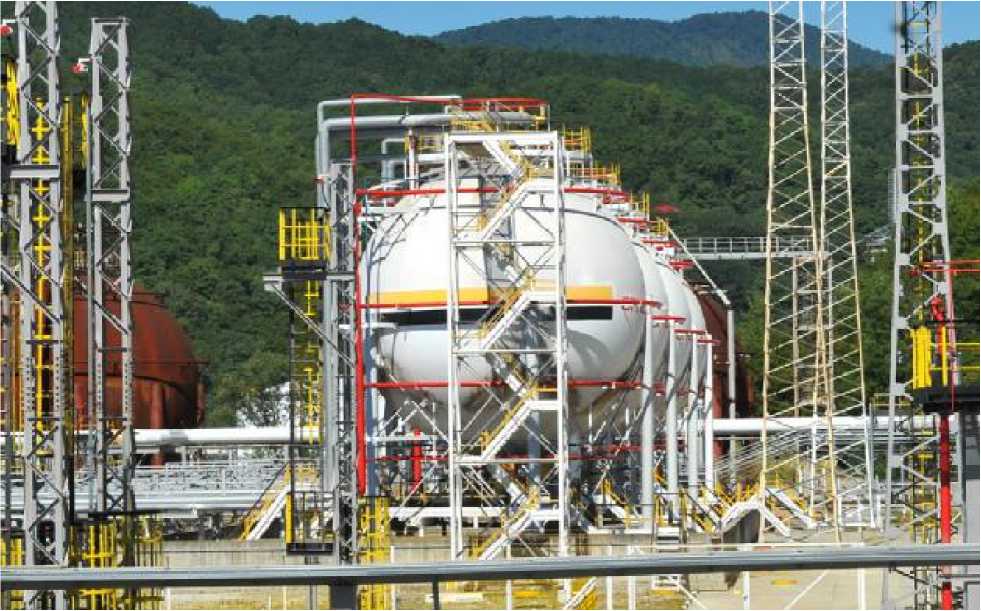

Общий вид резервуаров представлен на рисунке 1.
Рисунок 1 - Общий вид резервуаров
Пломбирование резервуаров шаровых РШ-600 не предусмотрено.
Программное обеспечение отсутствует.Лист № 2 Всего листов 3
Таблица 1
|
Наименование характеристики |
Значение |
|
Номинальная вместимость резервуара, м3 |
600 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
± 0,05 |
|
Габаритные размеры | |
|
- внутренний диаметр, мм |
10500 |
|
Масса, не более, кг |
99000 |
|
Условия эксплуатации | |
|
- температура окружающего воздуха, °С |
от - 40 до + 50 |
|
Срок эксплуатации, лет |
12 |
|
Класс (группа) опасности сосуда |
4 по ТР ТС 032/2013 |
