МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

25 апреля 2023 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях  (правообладателях)

утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\________—_________✓

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» апреля 2023 г. № 906

Лист № 1 Регистрационный № 86154-22                                            Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Зонды системы мониторинга и управления C-PROBE

Зонды системы мониторинга и управления C-PROBE (далее - зонды) предназначены для измерений параметров сетей передачи данных.

Описание средства измерений

Принцип действия зондов основан на формировании тестового трафика в активных соединениях сети связи, измерении и регистрации характеристик этого трафика при прохождении по сети связи, анализа измеренных характеристик с целью получения статистических оценок целостности и устойчивости функционирования каналов сети связи.

Измерению подлежат характеристики трафика между зондами или зондами и серверами системы мониторинга и управления, в том числе центральным сервером.

Зонды могут применяться в качестве блоков аппаратных для дистанционных измерений (БАДИ) в сопряжении с комплексом измерительным ВЕКТОР-2019-Х (номер в госреестре СИ 83799-21) и иметь возможность формирования и передачи тестового трафика, содержащего заданный эталонный объем информации и измерения характеристик переданного трафика в точках подключения к сети передачи данных. Информация об измеряемых характеристиках передаётся для дальнейшей обработки на серверы системы мониторинга и управления и может передаваться на блок управления комплексом измерительным ВЕКТОР-2019-Х.

Зонды могут применяться для измерений, выполняемых при учете объема оказанных услуг электросвязи операторами связи, и для измерений параметров сетей передачи данных в соответствии с Постановлением Правительства РФ № 1847 от 16.11.2020г.

Управление зондами осуществляется дистанционно с помощью серверов системы мониторинга и управления или с помощью блока управления комплексом измерительным ВЕКТОР-2019-Х. В состав зондов входят вычислители общего назначения. Зонды в сопряжении с комплексом измерительным ВЕКТОР-2019-Х обладают функциями хранения и сравнения файлов эталонных объемов.

Конструктивно зонды выполнены в виде моноблоков, в которых размещены специализированные электронные платы. На боковых панелях корпусов расположены соответствующие разъемы для подключения к сети связи, подачи электропитания. Защитные корпуса моноблоков изготавливаются из штампованного металла или пластика и имеют съемную боковую или нижнюю панель, крепление которой осуществляется с помощью винтов. Корпуса зондов могут иметь специальный слот для установки модулей приемовычислительных ВЕКТОР-СС (номер в госреестре СИ 73180-18).

Зонды выпускаются в следующих модификациях: C-PROBE ESR-10-S1, C-PROBE ESR-10-S2, C-PROBE ESR-10 SLA-S1, C-PROBE ESR-10 SLA-S2, C-PROBE ESR-20-S1, C-PROBE ESR-20-S2, C-PROBE ESR-21-S1, C-PROBE ESR-21-S2, C-PROBE ESR-RR-S1, C-PROBE ESR-RR-S2. Модификации зондов отличаются по функциональному назначению. Цифровые символы в обозначениях модификаций указывают на конструктивные отличия в разъемах подсоединения и наличии информационных индикаторов, последние символы S1 или S2 определяют режим синхронизации шкалы времени (S1 - режим Stratuml, S2 - режим Stratum 2).

При работе зондов с последним символом S1 в обозначении модификации в составе комплекса измерительного ВЕКТОР-2019-А, с помощью встроенного ПО, осуществляется непрерывная настройка опорного тактового генератора зонда по сигналам частоты и времени, получаемым от ВЕКТОР-2019-БАДИ-ХХХХХ (номер в госреестре СИ 81411-21) со встроенным приёмником ВЕКТОР-СС сигналов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS, при непосредственном подключении ВЕКТОР-2019-БАДИ-ХХХХХ к зонду.

При работе зондов с последним символом S2 в обозначении модификации в составе комплекса измерительного ВЕКТОР-2019-Б, с помощью встроенного ПО, осуществляется непрерывная настройка опорного тактового генератора зонда по сигналам частоты и времени, получаемым от ВЕКТОР-2019-БАДИ-ХХХХХ со встроенным приёмником ВЕКТОР-СС сигналов ГНСС ГЛОНАСС/GPS, по сетям пакетной передачи данных.

Настройка опорного тактового генератора зондов осуществляется для формирования шкалы времени зондов, синхронизированной с национальной шкалой времени Российской Федерации UTC (SU), необходимой для регистрации времени передачи/приёма IP-пакетов и измерения расхождения шкал времени в сетях операторов связи.

Измерения задержек и вариаций задержек передачи пакетов данных осуществляются методом прямых измерений расхождения внутренней шкалы времени зондов, синхронизованной с национальной шкалой времени Российской Федерации UTC (SU), со шкалами времени, синхронизованными с сетевыми событиями (отправка или приём пакетов данных).

Заводские номера, однозначно идентифицирующие каждый экземпляр зондов, наносятся на нижнюю панель в форме шильды, содержащей заводской номер в цифробуквенном формате, методом наклеивания.

Внешний вид зондов различных модификаций с указанием мест нанесения знаков утверждения типа и пломбирования представлен на рисунках 1-5.

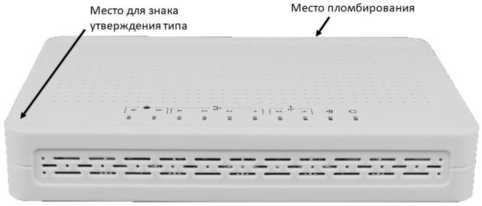

Рис.1 - Внешний вид зондов модификаций C-PROBE ESR-10-S1, C-PROBE ESR-10-S2

Рис.2 - Внешний вид зондов модификаций C-PROBE ESR-10 SLA-S1, C-PROBE ESR-10 SLA-S2

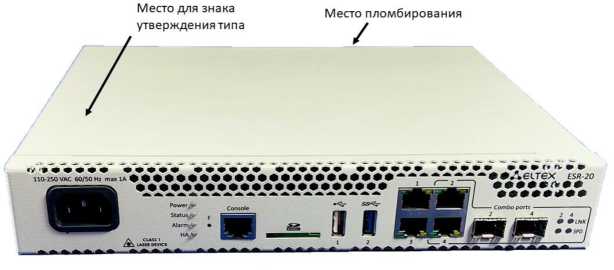

Рис.3 - Внешний вид зондов модификаций C-PROBE ESR-20-S1, C-PROBE ESR-20-S2

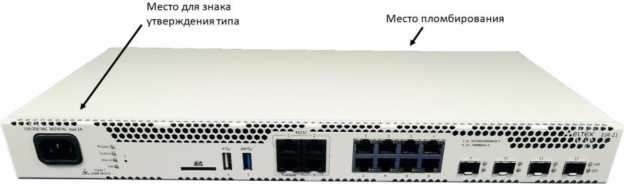

Рис.4 - Внешний вид зондов модификаций C-PROBE ESR-21-S1, C-PROBE ESR-21-S2

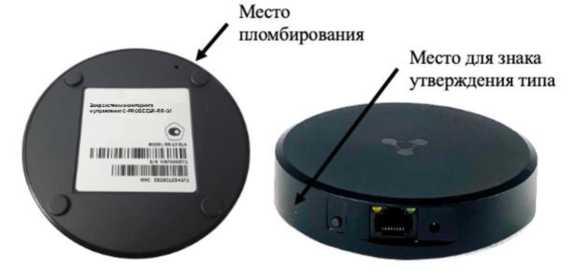

Рис.5 - Внешний вид зондов модификаций C-PROBE ESR-RR-S1, C-PROBE ESR-RR-S2

В зонды устанавливается специальное программное обеспечение (ПО). Специальное ПО определяет режим синхронизации шкалы времени зондов: режим Stratum1 (для модификаций с последним символом S1 в обозначении), режим Stratum 2 (для модификаций с последним символом S2 в обозначении).

Идентификационные данные ПО приведены в таблице 1.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Лист № 5 Всего листов 8 Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

типографским способом на руководство по эксплуатации и на верхние панели зондов в виде наклейки.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

изложены в разделе 4 руководства по эксплуатации 62.01.12-002-45037638-2021 РЭ.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.873-2014 ГСИ. Государственная поверочная схема для технических систем и устройств с измерительными функциями, осуществляющих измерения объемов (количества) цифровой информации (данных), передаваемых по каналам Интернет и телефонии;

Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»

62.01.12-002-45037638-2021 ТУ «Зонды системы мониторинга и управления C-PROBE. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «КОМС» (ООО «КОМС») ИНН 7733232005

Юридический адрес: 107031, г. Москва, вн.тер.г. муниципальный округ мещанский, Звонарский пер., д. 7, стр. 2, эт. мансарда, помещ. 1

Изготовитель

Общество с ограниченной ответственностью «КОМС» (ООО «КОМС») ИНН 7733232005

Адрес: 107031, г. Москва, вн.тер.г. муниципальный округ мещанский, Звонарский пер., д. 7, стр. 2, эт. мансарда, помещ. 1

Испытательный центр

Общество с ограниченной ответственностью «Координационно-информационное агентство» (ООО «КИА»)

Адрес регистрации: 109029, г. Москва, Сибирский проезд, д. 2, стр. 11

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310671.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» апреля 2023 г. № 906

Лист № 1 Регистрационный № 22370-07 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Устройство контроля УПИВ-П-1М

Устройства контроля УПИВ-П-1М предназначены для измерения постоянного напряжения, постоянного тока, а также выдачи синусоидально меняющегося электрического заряда с целью проверки работоспособности аппаратур контроля вибрации типа ИВ-Д-ПФ и

ИВ-Д-ПФ-С (далее - аппаратура) с пьезоэлектрическими вибропреобразователями (далее - вибропреобразователи).

Область применения: для контроля электронной аппаратуры перед установкой ее на объект и проверки установленной на объекте аппаратуры в авиационной, в нефтегазовой и энергетической промышленности.

Описание средства измерений

Устройство контроля УПИВ-П-1М состоит из самостоятельных блоков, объединенных в едином металлическом корпусе:

• - блока контроля функционирования пьезопреобразователя и его соединительных кабелей;

• - генератора сигналов синусоидально меняющегося электрического заряда;

• - измерителя силы постоянного тока;

• - измерителя постоянного напряжения.

Принцип действия устройства контроля основан на использовании имитаторов сигналов заданной частоты и амплитуды, которые подключаются к составным частям аппаратуры контроля для проверки ее отдельных частей. Выходной синусоидально меняющийся электрический заряд, имитирующий сигнал от вибропреобразователя, поступает на вход канала электронного блока аппаратуры, преобразуется им и поступает через электронный коммутатор УПИВ-П-1М на устройство индикации для измерения и индикации на цифровом табло.

Устройство контроля УПИВ-П-1М имеет конструктивное исполнение, обеспечивающее возможность его эксплуатации в двух рабочих положениях:

• - с горизонтальным расположением лицевой панелью вверх;

• - с вертикальным расположением лицевой панели.

Проверка аппаратуры с помощью устройства контроля УПИВ-П-1М на объекте проводится без ее демонтажа.

В целях защиты от проникновения устройство контроля УПИВ-П-1М пломбируется пломбировочной мастикой и голографическими марками в соответствии со сборочным чертежом на него.

Внешний вид устройства контроля УПИВ-П-1М представлен на рис 1.

НАРАМЕГР

Фрагменты боковых стенок

/7

• 1 - голографические марки

• 2 - клеймо ОТК

• 3 - пломбировка битумной

пломбировочной мастикой

ЗАРЯД

9

ЧАСТОТА Г

КАНАЛЫ

². 3-  ⁴

V

ДИАПАЗОН ЗАРЯДА пКл

НА

V

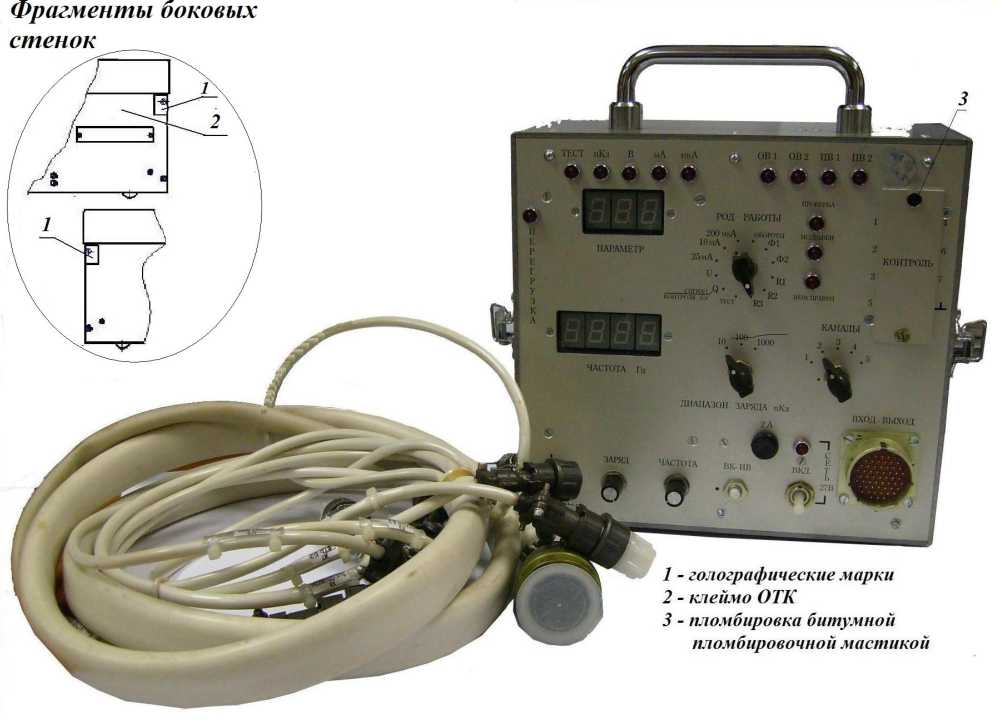

Рисунок 1. Внешний вид устройства контроля УПИВ-П-1М

Диапазон среднего квадратического значения (СКЗ)

выходного синусоидально меняющегося электрического заряда (Qebix), пКл............. 2 - 999.

Диапазон частот выходного синусоидально меняющегося

электрического заряда, Гц........................................................................10,0-999,9.

Диапазон измерения постоянного напряжения, В............................................ 1,00-9,99.

Диапазоны измерения постоянного тока:

первый диапазон (1мА-1) , мА...........................................................0,50-9,99;

второй диапазон (1мА-2), мА............................................................1-25;

третий диапазон (1мкА), мкА..............................................................20-199.

Пределы допускаемой основной абсолютной погрешности установки выходного синусоидально меняющегося электрического заряда, пКл, не более......................±(0,02Qebix+0,1).

Пределы допускаемой основной абсолютной погрешности установки частоты выходного синусоидально меняющегося электрического заряда, Гц:

в диапазоне от 10,0 до 99,9

в диапазоне свыше 99,9 до 999,9

Пределы допускаемой основной относительной погрешности

измерения постоянного напряжения, %

Пределы допускаемой основной относительной погрешности

измерения постоянного тока, %.............................................................................±2.

Пределы допускаемой дополнительной абсолютной погрешности установки выходного синусоидально меняющегося электрического заряда, пКл:

в диапазоне от 2 до 9,99 пКл..................................................±(0,01 Qebix+0,1);

в диапазоне от 10 до 99,9 пКл................................................±(0,01 Qebix+0,2);

в диапазоне от 100 до 999 пКл..................................................±(0,01 Qвых+2).

Пределы допускаемой дополнительной абсолютной погрешности установки частоты выходного синусоидально меняющегося электрического заряда, Гц:

в диапазоне от 10,0 до 99,9 Гц

в диапазоне свыше 99,9 до 999,9 Гц

Пределы допускаемой дополнительной относительной погрешности

измерения постоянного напряжения, %

Пределы допускаемой дополнительной относительной погрешности

измерения постоянного тока, %

Время готовности, мин, не более

Условия эксплуатации:

температура окружающего воздуха, °С............................................. от минус 50 до 50;

относительная влажность воздуха при температуре 35 °С, %, не более

Напряжение питания постоянного тока, В..........................................................18-36.

Потребляемая мощность, Вт, не более

Средняя наработка на один отказ, ч

Срок службы, лет

Габаритные размеры (L х Н х В), мм, не более............................................238x150x265.

Масса прибора, кг, не более

Условия эксплуатации:

• - повышенная температура окружающего воздуха, °С

• - пониженная температура окружающего воздуха, °С                           минус 50

• - относительная влажность воздуха при температуре 35 °С, %, не более

наносят на заводской знак устройства контроля методом металлопластики и на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерения

Комплектность устройства контроля УПИВ-П-1М представлена в таблице 1

приведены в Руководстве по эксплуатации ЖЯИУ.421421.010 РЭ. Устройство контроля УПИВ-П-1М.

Нормативные и технические документы устанавливающие требования к устройству контроля УПИВ-П-1М

МИ 2070-90. ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 3 • 10^-1 ^2- 10⁴Гц»;

ГОСТ 8.027-01. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы;

ГОСТ 8.022-91. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1-10-16...30 А;

ГОСТ 30296-95. Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования;

Устройство контроля УПИВ-П-1М. Технические условия ЖЯИУ.421421.010 ТУ.

Изготовитель

Акционерное общество «Вибро-прибор» (АО «Вибро-прибор»)

Адрес: 196128, г. Санкт-Петербург, Варшавская ул., д. 5А

Тел/факс (812) 369-69-90, 327-74-02

e-mail: info@vpribor.spb.ru

Испытательный центр

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева») Адрес: 190005, Санкт-Петербург, Московский пр., д. 19

Тел.(812) 251-76-01, факс (812) 713-01-14

e-mail: info@vniim.ru

http://www. vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.
