МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

№ 1754_______

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средств измерений в части сведений об изготовителе (правообладателе) утвержденного типа средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

• 3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

f------------------------------

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 028BB28700AOAC3E9843FA50B54F406F4C Кому выдан: Шалаев Антон Павлович Действителен: с 29.12.2820 до 29.12.2021

\.__________________

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «11» августа 2021 г. № 1754

Сведения

об утвержденном типе средств измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» августа 2021 г. № 1754

Лист № 1 Регистрационный № 51454-12 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

Газоанализаторы модели FGA 300, CGA 351, FGA 311, OxyTrak 390

Назначение средства измерений

Газоанализаторы модели FGA 300, FGA 311, CGA 351, OxyTrak 390 (в дальнейшем -газоанализаторы) предназначены для непрерывного измерения содержания кислорода в газовых смесях, в том числе в дымовых газах.

Описание средства измерений

В основу работы газоанализаторов положен метод измерения разности парциальных давлений кислорода в рабочем и сравнительном каналах электрохимической ячейки на твердом электролите. При подаче анализируемого газа в ячейку, нагреваемую до температуры 700^оС, формируется электрический ток, пропорциональный логарифму отношения концентрации кислорода в анализируемой и сравнительной смесях.

Газоанализаторы моделей FGA 300 OxyTrak 390, и CGA 351 состоят из: измерительного и электронного блоков. Приборы могут комплектоваться системами пробоподготовки. Управление работой анализаторов градуировка и обработка результатов измерений осуществляется с помощью микропроцессоров, которые также обеспечивают передачу выходной информации на внешние системы управления. Анализаторы снабжены последовательным интерфейсом RS232 для соединения с внешним компьютером.

В состав газоанализаторов FGA 311 входят: первичный преобразователь (зонд с измерительной ячейкой) и электронный блок TMO2D (опционально). Зонд с измерительной ячейкой устанавливают непосредственно на контролируемом топливосжигающем оборудовании. Встроенный в измерительный преобразователь микропроцессор позволяет выбрать диапазон измерений и выполнить градуировку. Результаты измерений концентрации кислорода выводятся на дисплей электронного блока TMO2D. Электронный блок TMO2D обеспечивает: дополнительное программирование параметров работы газоанализатора, формирование сигналов тревоги, управление работой клапанов для автоматической градуировки прибора.

Газоанализаторы OxyTrak 390 имеют общепромышленное исполнение.

Газоанализаторы FGA 311 имеют взрывозащищенное исполнение, тип взрывозащиты 1ExdIIBT2 X.

Газоанализаторы FGA 300 имеют взрывозащищенное исполнение, тип взрывозащиты 1ExdIICT4 X.

Знак поверки наносится на свидетельство о поверке газоанализаторов.

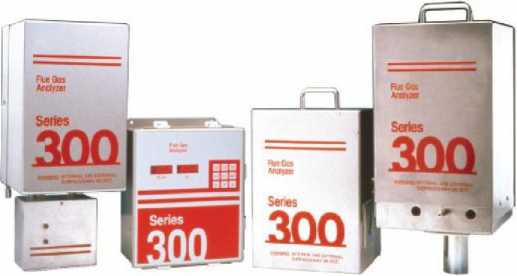

Рис. 1. Фотография общего вида газоанализаторов FGA 300.

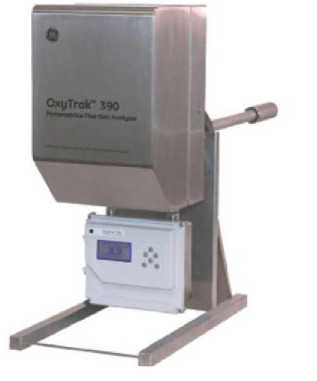

Рис. 2. Фотография общего вида газоанализаторов OxyTrak 390.

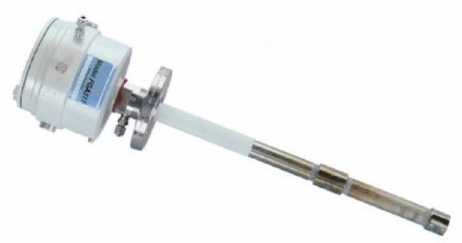

Рис. 3. Фотография общего вида первичного преобразователя газоанализаторов FGA 311.

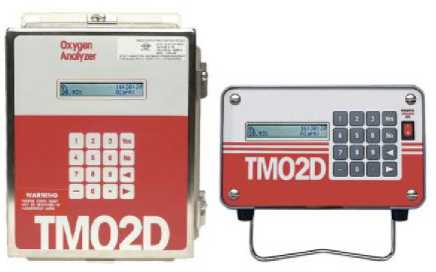

Рис. 4. Фотография общего вида электронного блока TMO2D.

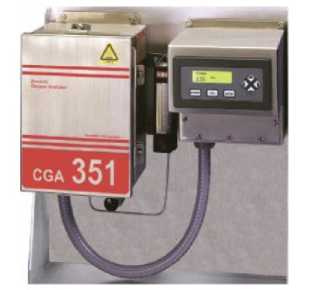

Рис. 5. Фотография общего вида анализаторов GGA 351.

Программное обеспечение

Идентификационные данные программного обеспечения

Таблица 1

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню:

- "С" - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений в соответствии с МИ 3286-2010.

Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.

Метрологические и технические характеристики

Диапазон измерений объемной доли кислорода (минималь-ный/максимальный) модель CGA 351                                          от 0 до 50/от 0 до 10000 млн^-1

от 0 до 5 %;

от 0 до 25 %;

от 0 до 100 % модель FGA 311                                                от 0 до 5 %;

модель OxyTrak 390                                              от 0 до 10 %;

модель FGA 300                                              от 0 до 25 %

Пределы допускаемой основной приведенной к диапазону измерений погрешности, %: модель CGA 351 в диапазоне об.доли (минимальный/максимальный) (от 0 до 50/от 0 до10000) млн^-1                                             ± 6

в диапазоне об.доли от 0 до 5 %                                                          ± 3

в диапазоне об.доли

от 0 до 25 %;                                                         ± 2

от 0 до 100 %

Пределы допускаемой основной абсолютной погрешности, %

модель FGA 311, модель OxyTrak 390, модель FGA 300

в диапазоне об.доли

от 0 до 5 %;                                                              ± 0,2

от 0 до 10 %

в диапазоне об.доли

от 0 до 25 %                                                           ± 0,3

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды на каждые 10 °С, в долях основной погрешности

Потребляемая мощность, В^А, не более: модель CGA 351

модель FGA 300

модель FGA 311

модель OxyTrak 390

Габаритные размеры, мм, не более:

• - измерительный блок:

модель CGA 351

модель FGA 311

модель OxyTrak 390

модель FGA 300

• - блок управления:

модель FGA 300

модель FGA 311

модель CGA 351

модель OxyTrak 390

Масса, кг, не более:

• - измерительный блок

модель CGA 351

модель FGA 300

модель FGA 311

• - блок управления

модель CGA 351

модель FGA 300

модель FGA 311

модель OxyTrak 390 (общая масса)

Условия эксплуатации:

• - температура окружающей среды, °С: модель CGA 351

модель FGA 300

модель FGA 311

модель OxyTrak 390

• - напряжение питания, В

  0,2

  250

  300

  135

  350

  280x180x145

  435 (длина)

  600, 1000 1400 (длина) 555x235x350 (горизонтальный образец) 590x265x280 (вертикальный образец)

  135x485x235

  180x280x180 205x175x140

  10

  18

  7

  2,5

  3

  3,4

  12

  от -25 до + 55 от - 25 до + 70 от - 20 до + 70 от - 25 до + 60



Знак утверждения типа

Знак утверждения типа может быть нанесен на лицевую панель прибора и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Газоанализатор (модель FGA 300, модель OxyTrak 390, модель CGA 351, модель FGA 311).

Соединительные кабели.

Руководство по эксплуатации.

Методика поверки.

Сведения о методиках (методах) измерений изложены в Руководствах по эксплуатации.

Нормативные и технические документы, устанавливающие требования к анализаторам кислорода моделей FGA 300, FGA 311, CGA 351, OxyTrak 390

ГОСТ 13320-81 "Газоанализаторы промышленные автоматические. Общие технические требования".

ГОСТ 8.578-2008 "Государственная поверочная схема для средств измерений содержания компонентов в газовых средах".

Техническая документация фирмы-изготовителя.

Изготовитель

Фирма "Baker Hughes EMEA Unlimited Company", Ирландия

Адрес: Sensing House, Shannon Free Zone East, Shannon, Co. Clare, V14 V992, Ireland

Телефон: +353 61 470 200

Web-сайт: www.bakerhughesds.com

Испытательный центр

Государственный центр испытаний средств измерений (ГЦИ СИ)

ФГУП "ВНИИМС", г. Москва

Аттестат аккредитации № 30004-08 от 27.06.2008 г

Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел./факс: (495) 437-55-77/437-56-66

E-mail: office@vniims.ru, Web-сайт: www.vniims.ru
