ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

Москва

Об утверждении Государственной поверочной схемы для средств измерений электрического напряжения постоянного тока в диапазоне от 1 до 500 кВ

В соответствии с Положением об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734, требованиями к содержанию и построению государственных поверочных схем и локальных поверочных схем, в том числе к их разработке, утверждению и изменению, установленными приказом Министерства промышленности и торговли Российской Федерации от 11 февраля 2020 г. № 456, Планом разработки, пересмотра и утверждения государственных поверочных схем на 2022 год, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 апреля 2022 г. № 940, а также принимая во внимание раздел I протокола научно-технической комиссии по метрологии и измерительной технике Федерального агентства по техническому регулированию и метрологии от26ноября2021 г.№ 179-пр приказываю:

• 1.  Утвердить прилагаемую Г осударственную поверочную схему для средств измерений электрического напряжения постоянного тока в диапазоне от 1 до 500 кВ (далее - ГПС).

• 2. Установить, что:

ГПС применяется для Государственного первичного специального эталона единицы электрического напряжения постоянного тока - вольта в диапазоне от 1 до 500 кВ (положительной и отрицательной полярностей) (ГЭТ 181-2022), эталонов и средств измерений электрического напряжения постоянного тока в диапазоне от 1 до 500 кВ и вводится в действие с 1 февраля 2023 г.;

эталоны, аттестованные на соответствие требованиям государственной поверочной схемы для средств измерений электрического напряжения постоянного тока в диапазоне ± (1... 500) кВ, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3458 «Об утверждении государственной поверочной схемы для средств измерений электрического напряжения постоянного тока в диапазоне ± (1...500) кВ» (далее - Приказ № 3458) или локальным поверочным схемам, применяются до даты окончания срока действия свидетельства об аттестации, выданного до ввода в действие ГПС;

эталоны, аттестованные на соответствие требованиям Приказа № 3458, соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат периодической аттестации на соответствие ГПС не позднее срока окончания действия свидетельства об аттестации, в документы на эталоны вносятся соответствующие изменения;

эталоны, аттестованные на соответствие требованиям Приказа № 3458, не соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

эталоны, аттестованные на соответствие локальным поверочным схемам, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

информация о прекращении применения эталонов по Приказу № 3458 или локальным поверочным схемам, или об изменении ГПС для эталонов, не требующих переутверждения, передается держателем эталона в Федеральный информационный фонд по обеспечению единства измерений (далее - Федеральный фонд) после даты окончания срока действия свидетельства об аттестации.

• 3. ФГБУ «ВНИИМС» внести сведения о ГПС в Федеральный фонд.

• 4. Управлению метрологии, государственного контроля и надзора Федерального агентства по техническому регулированию и метрологии обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационно-телекоммуникационной сети «Интернет».

• 5.   Признать утратившим силу приказ Федерального агентства

по техническому регулированию и метрологии от 30 декабря 2019 г. № 3458 «Об утверждении государственной поверочной схемы для средств измерений электрического напряжения постоянного тока в диапазоне ± (1...500) кВ» с 1 февраля 2023 г.                '

• 6. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель руководителя >■



  Е.Р.Лазаренко

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии. __

СВЕДЕНИЯ О стИЯ-ДКАТЕ ЭН

сертификат: Мб070СВ858065Мв9А85ВР6О1В138С0 Кому выдан: Лазаренко Евгений Русланович Действителен: с 20.12.2022 до 14.03.2024

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «30» декабря 2022 г. № 3344

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ

ЭЛЕКТРИЧЕСКОГО НАПРЯЖЕНИЯ ПОСТОЯННОГО ТОКА В ДИАПАЗОНЕ ОТ 1 ДО 500 кВ

• 1.1. Настоящая государственная поверочная схема распространяется на средства измерений электрического напряжения постоянного тока в диапазоне от 1 до 500 кВ положительной и отрицательной полярностей и устанавливает порядок передачи единицы электрического напряжения постоянного тока - вольта от Государственного первичного специального эталона средствам измерений с помощью вторичных эталонов и рабочих эталонов с указанием погрешностей и основных методов поверки.

• 1.2. Соотношение погрешностей при поверке между вышестоящим эталоном и поверяемым эталоном или средством измерений должно быть не более с учетом погрешности, вносимой методом поверки.

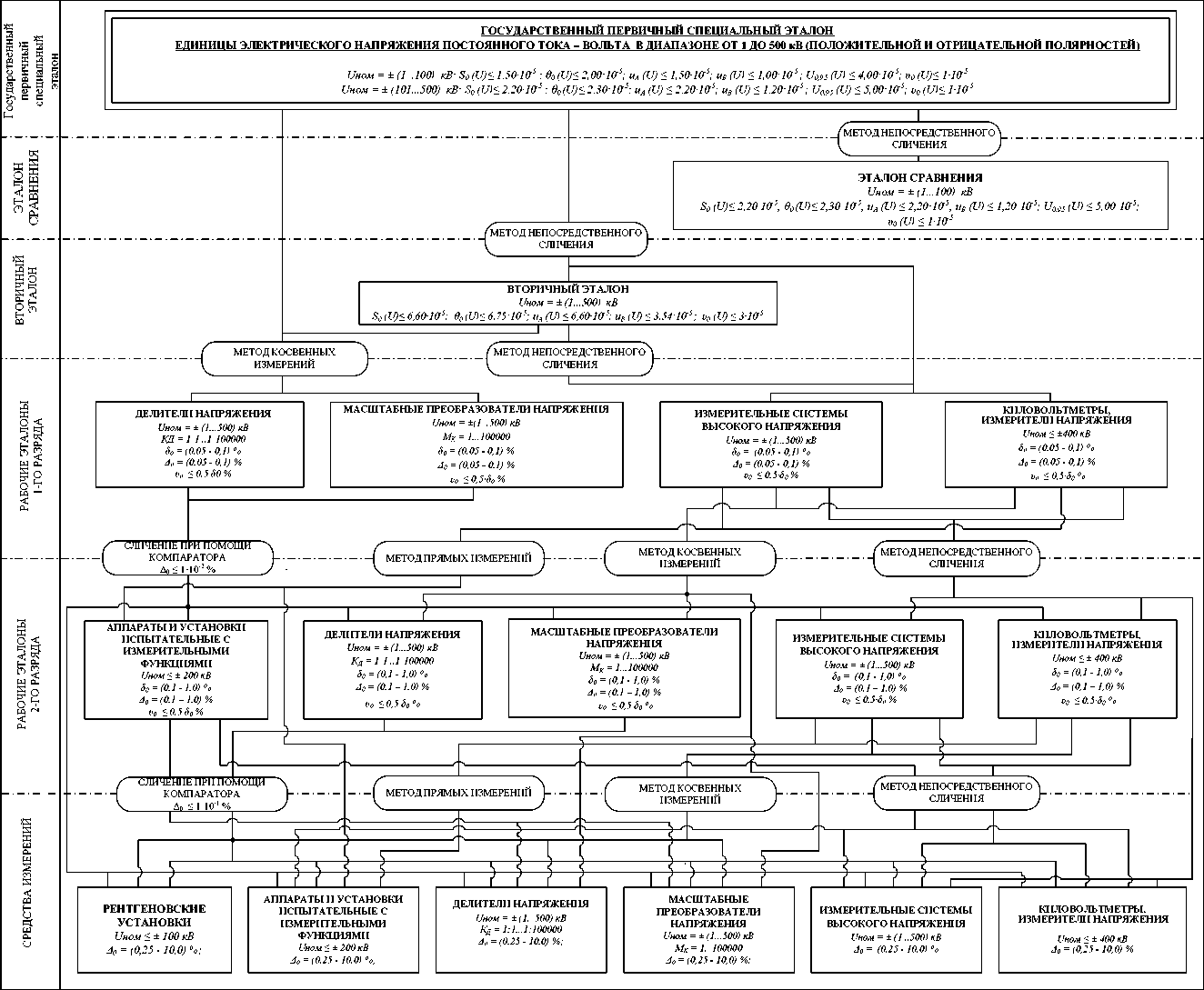

• 1.3. Графическая часть государственной поверочной схемы представлена в Приложении А.

• 2.1. Государственный первичный специальный эталон (далее - ГПСЭ) предназначен для воспроизведения, хранения и передачи единицы электрического напряжения постоянного тока - вольта в диапазоне от 1 до 500 кВ (положительной и отрицательной полярностей) с помощью вторичных эталонов и рабочих эталонов средствам измерений.

• 2.2. ГПСЭ получает единицу электрического напряжения постоянного тока от Государственного первичного эталона единицы электрического напряжения (ГЭТ 13-01).

• 2.3. ГПСЭ обеспечивает единство и достоверность измерений в данной области. В основу работы ГПСЭ положен дифференциальный метод измерений.

Передачу единицы электрического напряжения постоянного тока нижестоящим по поверочной схеме эталонам и средствам измерений проводят в соответствии с нормативными документами, утверждёнными в установленном порядке.

• 2.4. ГПСЭ состоит из комплекса следующих технических средств и вспомогательных устройств:

источник электрического напряжения постоянного тока положительной и отрицательной полярностей с плавным регулированием напряжения в диапазоне от 1 до 500 кВ, с током нагрузки не более 30 мА (ИВНПТ-500);

источник электрического напряжения постоянного тока положительной и отрицательной полярностей с плавным регулированием напряжения в диапазоне от 1 до 500 кВ, с током нагрузки не более 5,5 мА (ИВНПТ серии 400);

высоковольтный дифференциальный блок, состоящий из пяти модулей по 100 кВ (ВДБ);

низковольтный блок положительной и отрицательной полярностей с номинальным значением тока стабилизации 5 мА в диапазоне от 0 до 1000 В (НВБ-500);

эталонный вольтметр, обеспечивающий измерение электрического напряжения постоянного тока положительной и отрицательной полярностей в диапазоне от 1 до 1000 В;

высоковольтный измеритель напряжения постоянного тока, состоящий из одного модуля 100 кВ (ВИН ПТ);

низковольтная часть с номинальным значением тока стабилизации 5 мА в диапазоне от 0 до 1000 В (НЧ);

эталонный измеритель, обеспечивающий измерение электрического напряжения постоянного тока положительной и отрицательной полярностей в диапазоне от 1 до 1000 В;

эталонная плата (ЭП-1);

стенд для автоматизированной калибровки плат высоковольтного дифференциального блока, высоковольтного измерителя напряжения (САКП);

измеритель общего тока (ИОТ);

система мониторинга условий внешней среды;

персональный компьютер.

• 2.5. ГПСЭ воспроизводит, хранит и передает единицу электрического напряжения постоянного тока - вольта в диапазоне от 1 до 500 кВ (положительной и отрицательной полярностей).

В диапазоне от 1 до 100 кВ со средним квадратическим отклонением результата измерений S₀(U), не превышающим 1,5040^-5 при 10-ти независимых измерениях, или со стандартной неопределенностью, оцененной по типу А, u_A(U), не превышающей 1,50-10^-5.

Неисключенная систематическая погрешность 0₀ при воспроизведении, хранении и передаче единицы электрического напряжения постоянного тока не должна превышать 2,040^-5 или стандартная неопределенность, оцененная по типу В, u_B(U), не должна превышать 1,0-10’⁵ при доверительной вероятности Р=0,95.

В диапазоне от 101 до 500 кВ со средним квадратическим отклонением результата измерений S₀(U), не превышающим 2,2040^-5 при 10-ти независимых измерениях, или со стандартной неопределенностью, оцененной по типу А, u_A(U), не превышающей 2,2040^-5.

Неисключенная систематическая погрешность 0₀ при воспроизведении, хранении и передаче единицы электрического напряжения постоянного тока не должна превышать 2,3040^-5 или стандартная неопределенность, оцененная по типу В, u_B(U), не должна превышать 1,20-10’⁵ при доверительной вероятности Р=0,95.

• 2.6. Нестабильность ГПСЭ за год v₀ в относительных единицах не должна превышать 140^-5.

• 2.7. Для обеспечения воспроизведения, хранения и передачи единицы электрического напряжения постоянного тока - вольта в диапазоне от 1 до 500 кВ (положительной и отрицательной полярностей) с указанной точностью должны выполняться правила содержания и применения ГПСЭ, утвержденные в установленном порядке.

• 2.8. ГПСЭ применяют для передачи единицы электрического напряжения постоянного тока эталону сравнения, вторичному эталону и эталонам 1-го разряда методом непосредственного сличения и методом косвенных измерений.

• 3.1. Эталон сравнения предназначен для хранения единицы электрического напряжения постоянного тока в диапазоне от 1 до 100 кВ (положительной и отрицательной полярностей).

• 3.2. Эталон сравнения включает в себя следующие технические средства: транспортируемый высоковольтный дифференциальный блок напряжения постоянного тока положительной и отрицательной полярностей от 1 до 100 кВ с дискретностью измерений 1 кВ;

низковольтный двухканальный измерительно-стабилизирующий блок положительной и отрицательной полярностей с номинальным значением тока стабилизации 5 мА в диапазоне от 0 до 1000 В;

цифровой вольтметр постоянного тока положительной и отрицательной полярностей, обеспечивающий измерение электрического напряжения постоянного тока в диапазоне от 1 до 1000 В.

• 3.3. Эталон сравнения обеспечивает хранение единицы электрического напряжения постоянного тока в диапазоне от 1 до 100 кВ (положительной и отрицательной полярностей) при амплитуде пульсаций выпрямленного напряжения, не превышающей 10 В.

• 3.4. Эталон сравнения хранит единицу электрического напряжения постоянного тока - вольта со средним квадратическим отклонением результата измерений S₀(U), не превышающим 2,2040^-5 при 10-ти независимых измерениях, или со стандартной неопределенностью, оцениваемой по типу А, u_A(U), не превышающей 2,2040^-5.

Неисключенная систематическая погрешность 0₀ при хранении единицы электрического напряжения постоянного тока не должна превышать 2,3040^-5 или стандартная неопределенность, оцениваемая по типу В, u_B(U), не должна превышать 1,20-10^-5 при доверительной вероятности Р = 0,95.

• 3.5. Нестабильность эталона сравнения за год у₀ в относительных единицах не должна превышать Г10^-5.

• 3.6. Эталон сравнения применяют в качестве транспортируемой эталонной установки для проведения международных сличений с эталонами национальных метрологических институтов.

• 4.1. В качестве вторичных эталонов используют высоковольтные дифференциальные меры электрического напряжения, основанные на явлении туннельного пробоя pn-перехода в стабилитронах и высокоточные измерительные системы высокого электрического напряжения.

• 4.2. Вторичный эталон получает непосредственно от государственного первичного специального эталона, хранит и передает единицу электрического напряжения постоянного тока - вольта в диапазоне от 1 до 500 кВ (положительной и отрицательной полярностей) со средним квадратическим отклонением результата единичного измерения S0(U), не превышающим 6,6040^-5 при 10-ти независимых измерениях, или со стандартной неопределенностью, оцененной по типу А, u_A(U), не превышающей 6,6040^-5.

Неисключенная систематическая погрешность 0₀ при хранении и передаче единицы электрического напряжения постоянного тока не превышает 6,7540^-5 или стандартная неопределенность, оцениваемая по типу В, u_B(U), не превышает 3,5440^-5 при доверительной вероятности Р = 0,95.

• 4.3. Вторичные эталоны применяют для поверки рабочих эталонов 1-го разряда методом непосредственного сличения и методом косвенных измерений.

• 4.4. Нестабильность вторичного эталона за год у₀ в относительных единицах не должна превышать 340^-5.

• 5. Рабочие эталоны

• 5.1.1. Рабочие эталоны 1-го разряда применяют для поверки рабочих

эталонов 2-го разряда с доверительными границами относительной погрешности 5₀ или пределами допускаемой относительной погрешности Д₀ ± (0,1   1,0) % и средств измерений электрического напряжения постоянного

тока с пределами допускаемой относительной погрешности \₀ ± (0,25  10,0) % в диапазоне от 1 до 500 кВ (положительной и отрицательной

полярностей), методом непосредственного сличения, методом косвенных измерений, методом прямых измерений и методом сличения при помощи компаратора (вольтметра).

• 5.1.2. В качестве рабочих эталонов 1-го разряда применяют измерительные системы высокого напряжения постоянного тока, делители напряжения с коэффициентом деления КД от 1:1 до 1:100000, масштабные преобразователи напряжения с масштабным коэффициентом МК от 1 до 100000, киловольтметры и измерители напряжения.

• 5.1.3. Доверительные границы относительных погрешностей д₀ рабочих эталонов 1-го разряда, при доверительной вероятности Р = 0,95 или пределы допускаемой относительной погрешности Д₀ не должны превышать ± (0,05 - 0,1) %.

• 5.1.4. Нестабильность рабочих эталонов 1-го разряда за год Vo не должна превышать 0,5-5₀ %.¹

• 5.2.1. Рабочие эталоны 2-го разряда применяют для поверки средств

измерений электрического напряжения постоянного тока в диапазоне от 1 до 500 кВ (положительной и отрицательной полярностей) с пределами допускаемой относительной погрешности Л₀ ± (0,25 ^:  10,0) % методом

непосредственного сличения, методом косвенных измерений, методом прямых измерений и методом сличения при помощи компаратора (вольтметра).

• 5.2.2. В качестве рабочих эталонов 2-го разряда используют измерительные системы высокого напряжения постоянного тока, делители напряжения с коэффициентом деления КД от 1:1 до 1:100000, масштабные преобразователи напряжения с масштабным коэффициентом МК от 1 до 100000, аппараты и установки испытательные с измерительными функциями, киловольтметры и измерители напряжения.

• 5.2.3. Доверительные границы относительных погрешностей 5₀ рабочих эталонов 2-го разряда, при доверительной вероятности Р = 0,95 или пределы допускаемой относительной погрешности Д₀ не должны превышать ± (0,1 : 1,0) %.

• 5.2.4. Нестабильность рабочих эталонов 2-го разряда за год V0 не должна превышать 0,5-50 %.²

• 6.1. Средства измерений предназначены для измерений высокого электрического напряжения постоянного тока.

• 6.2. В качестве средств измерений используют измерительные системы высокого напряжения постоянного тока, делители напряжения с коэффициентом деления КД от 1:1 до 1:100000, масштабные преобразователи напряжения с масштабным коэффициентом МК от 1 до 100000, киловольтметры, измерители напряжения, рентгеновские установки, аппараты и установки испытательные с измерительными функциями.

• 6.3. Пределы допускаемой относительной погрешности Д₀ средств измерений ± (0,25  10,0) %.

¹

Нестабильность определяется для рабочих эталонов 1-го разряда: утвержденного типа, в случаях, если данный параметр нормируется в описании типа и аттестованных в соответствии с положениями Постановления Правительства РФ от 23.09.2010 № 734.

Для рабочих эталонов 1-го разряда, представляющих собой измерительные системы высокого напряжения постоянного тока, киловольтметры и измерители напряжения, для определения нестабильности используют значения характеристик погрешности измерений, определенных при проведении текущей и предыдущей поверки (аттестации).

²

Нестабильность определяется для рабочих эталонов 2-го разряда: утвержденного типа, в случаях, если данный параметр нормируется в описании типа и аттестованных в соответствии с положениями Постановления Правительства РФ от 23.09.2010 № 734.

Для рабочих эталонов 2-го разряда, представляющих собой измерительные системы высокого напряжения постоянного тока, аппараты и установки испытательные с измерительными функциями, киловольтметры и измерители напряжения, для определения нестабильности используют значения характеристик погрешности измерений, определенных при проведении текущей и предыдущей поверки (аттестации).
