№2374 от 31.12.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 226357
О внесении изменений в описание типа на счётчики электрической энергии статические Милур 107
Приказы по основной деятельности по агентству Вн. Приказ № 2374 от 31.12.2020
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
31 декабря 2020 г. № 2374________
Москва
О внесении изменений в описание типа
на счётчики электрической энергии статические Милур 107
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращением ООО «Милур ИС» от 30 октября 2020 г. № б/н п р и к а з ы в а ю:
-
1. Утвердить новую редакцию описания типа на счётчики электрической энергии статические Милур 107, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 76141-19, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С.Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
С ВЕДЬ Н1-1Я О СЕР1 ИФИКАГЕ Э! i
Сертификат: 01С95С9А007САСВ9В24В5327С21ВВСЕ93
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 23.11.2020 до 23.11.2021
<__________—----------/
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2374
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счётчики электрической энергии статические Милур 107 Назначение средства измеренийСчётчики электрической энергии статические Милур 107 (далее - счётчики) предназначены для измерений и учёта электрической активной и реактивной энергии в двухпроводных сетях переменного тока напряжением 230 В частотой 50 Гц в соответствии с требованиями ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012, а также измерений показателей качества электрической энергии согласно ГОСТ 32144-2013: положительного и отрицательного отклонения напряжения, отклонения основной частоты напряжения, длительности и глубины провала напряжения, длительности и величины перенапряжения.
Описание средства измеренийПринцип действия счётчиков основан на учете информации, получаемой с импульсных выходов высокопроизводительного специализированного микроконтроллера - измерителя электрической энергии, разработанного и изготовленного АО «ПКК Миландр». В зависимости от модификации в счетчиках присутствуют один или два преобразователя тока. В качестве датчика напряжения используется резистивный делитель, включенный в параллельную цепь напряжения. Микроконтроллер реализует управляющие алгоритмы в соответствии со специализированной программой, помещенной в его внутреннюю память. Управление узлами производится микроконтроллером через аппаратно-программные интерфейсы, реализованные на его портах ввода/вывода. Счётчики измеряют количество протекающей через него электрической энергии путём перемножения измеренных им мгновенных значений напряжения и тока с последующим накоплением результата.
Счётчики имеют встроенные часы реального времени и предназначены для организации многотарифного дифференцированного учета по времени суток. Переключение тарифов в счётчиках осуществляется с помощью внутреннего тарификатора, который определяет номер текущего тарифа по указанным в тарифном расписании временным зонам в пределах суток. Максимальное число тарифов - четыре, число тарифных зон - восемь.
Коррекция (синхронизация) времени осуществляется как вручную, так и автоматически.
В качестве счётного механизма в счетчиках используется жидкокристаллический индикатор (далее - ЖКИ), отображающий режим работы и значения параметров. Для счетчика наружной установки ЖКИ находится в отдельном блоке индикации, представляющем собой переносной пульт управления счетчиком. Визуализация рабочего состояния осуществляется посредством светодиодов импульсных выходов и обновления информации на ЖКИ.
Счетчики имеют функцию дистанционного отключения (ограничения)/включения нагрузки посредством внешней команды по любому из интерфейсов связи, а также самостоятельно, согласно выбранной логике работы. В зависимости от модификации устройство отключения (ограничения)/включения нагрузки может быть как внутренним, так и внешним.
Счетчики имеют возможность фиксировать воздействие сверхнормативного магнитного поля.
Счетчики с расширенным функционалом позволяют настраивать порог срабатывания события воздействия сверхнормативного магнитного поля, а также изменения температуры внутри корпуса. Измеренные счетчиками данные и события записываются в энергонезависимую память.
Счетчики поддерживают следующие интерфейсы связи, в зависимости от модификации:
оптический порт (основной интерфейс, присутствует во всех исполнениях), RS-485, универсальный проводной интерфейс, RF433, RF868, Lora RF868, RF2400, PLC, PLC.G3, GSM.
Счетчики обеспечивают регистрацию и хранение в энергонезависимой памяти следующей информации, в зависимости от модификации:
-
- значения учтенной активной и реактивной энергии прямого и обратного направлений, накопленных нарастающим итогом с момента изготовления суммарно и по каждому (до 4-х) тарифу;
-
- приращения активной и реактивной электроэнергии (прием, отдача) за 60-ти минутные интервалы времени, глубина хранения 246 суток;
-
- формирование профиля мощности нагрузки прямого и обратного направлений с программируемым интервалом временем интегрирования, в диапазоне от 1 до 60 минут (с шагом 1 минута), глубина хранения 246 суток при 60-минутном интервале;
-
- значения активной и реактивной электроэнергии с нарастающим итогом суммарно и раздельно по тарифам за сутки, глубина хранения не менее 123 суток;
-
- значения активной и реактивной электроэнергии (прием, отдача) на текущий месяц и на начало предыдущих 36 месяцев;
-
- значения активной и реактивной электроэнергии (прием, отдача) за текущий год и предыдущие два года (на начало года);
-
- значения активной и реактивной электроэнергии (прием, отдача) за прошедший месяц, глубина хранения - 36 месяцев;
-
- калибровочный коэффициент часов реального времени;
-
- годовое тарифное расписание и исключительные (праздничные) дни;
-
- модификация и серийный (заводской) номер счетчика;
-
- серийный номер узла печатного;
-
- номер версии (идентификационный номер) программного обеспечения.
В процессе эксплуатации счетчики обеспечивают ведение следующих журналов, в зависимости от модификации:
-
- события, относящиеся к напряжениям;
-
- события, относящиеся к токам;
-
- события включения/выключения счетчика, коммутации реле нагрузки;
-
- события программирования параметров счетчика (коррекция данных);
-
- события внешних воздействий;
-
- коммуникационные события;
-
- события контроля доступа;
-
- события диагностики и инициализации;
-
- события по превышению реактивной мощности (тангенс сети);
-
- события параметров качества сети;
-
- состояний дискретных входов и выходов;
-
- события телесигнализации.
Счётчики могут эксплуатироваться автономно или в автоматизированной системе сбора данных о потребляемой электрической энергии.
Счётчики состоят из следующих узлов:
-
- корпус;
-
- клеммные колодки (силовая - для подключения сети, слаботочная - для подключения внешнего источника питания, импульсных выходов, дополнительных интерфейсов);
-
- клеммные прозрачные крышки;
-
- прозрачная крышка корпуса;
-
- измерительный модуль;
-
- дополнительные интерфейсные модули.
Счётчики в корпусах SPLIT для наружной установки имеют модульную конструкцию и состоят из блока счётчика, который устанавливается на опоре линии электропередачи или непосредственно на внешнюю стену строения, и блока индикации переносной конструкции, связь которого с блоком счетчика осуществляется по радиоканалу.
В счетчиках предусмотрена возможность замены внутреннего источника питания без нарушения поверительных клейм.
Степень защиты счетчиков от проникновения пыли и воды - IP51 (для счетчиков, устанавливаемых внутри помещений) или IP54 (для счетчиков наружной установки) в соответствии с ГОСТ 14254-2015. Счетчики с уменьшенными клеммными крышками требуют дополнительной защиты от прямого попадания воды. Крышки всех исполнений являются прозрачными.
Модификации счетчиков с радиоинтерфейсами могут иметь выходной соединитель (розетку) для использования внешних антенн.
Счетчики имеют несколько модификаций, отличающихся:
-
- конструкцией корпуса;
-
- наличием и типом интерфейсов связи;
-
- функциональными возможностями;
-
- метрологическими характеристиками;
-
- наличием или отсутствием встроенного реле отключения (ограничения)/включения нагрузки;
-
- наличием дополнительного датчика тока в «нулевом» проводе.
Класс характеристик процесса измерений показателей качества электроэнергии счетчиков соответствует классу S согласно ГОСТ 30804.4.30-2013.
Структура условного обозначения счетчиков:
Милур 107 □ .□□-□□□-□□-□□-
1 2 3 4 5 6 7 8 9
-
1 - Тип счетчика
-
2 - Функционал:
□ - стандартный функционал;
S - расширенный функционал1.
-
3 - Базовый (максимальный) ток; класс точности по активной/реактивной энергии:
-
2 - 5 (100) А; 1/2;
-
4 - Номинальное напряжение:
2 - 230 В;
F - радиоинтерфейс 868 МГц;
G - GSM;
M - радиоинтерфейс 2400 МГц;
P - PLC;
R - RS-485;
U - универсальный проводной интерфейс;
V - радиоинтерфейс Lora 868 МГц;
X - PLC.G3;
Z - радиоинтерфейс 433 МГц.
2) Все модификации счетчиков имеют оптопорт.
-
6 - Тип корпуса и температура:
-
1 - 7мТН35, от минус 40 до плюс 70 °С;
-
2 - 9мТН35, от минус 40 до плюс 70 °С;
-
3 - SPLIT:
Блок измерительный: от минус 50 до плюс 70 °С;
Блок индикации Милур Т: от минус 10 до плюс 40 °С.
-
7 - Клеммные крышки (только для 7мТН35 и 9мТН35):
-
□ - стандартные;
L - уменьшенные.
-
8 - Наличие встроенного реле отключения нагрузки:
-
□ - отсутствует;
D - присутствует.
-
9 - Измерительный элемент в «нулевом» проводе:
-
□ - отсутствует;
T - присутствует.
Общий вид счётчиков представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 2.
Кроме механического пломбирования в счетчиках предусмотрено электронное пломбирование клеммных крышек и корпуса (в счетчиках с расширенным функционалом). У счетчиков с расширенным функционалом электронные пломбы являются энергонезависимыми от внешнего питания счетчика.

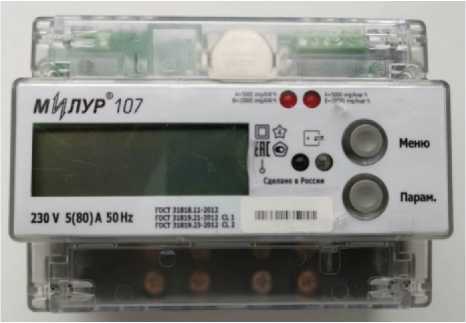

а) счетчики в корпусе 7мТН35

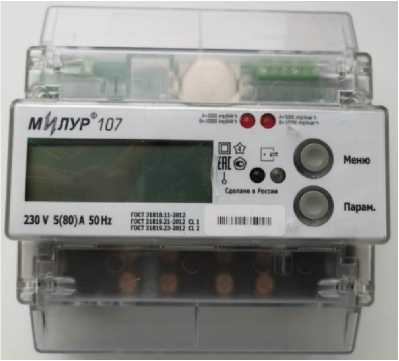

б) счетчики в корпусе 9мТН35

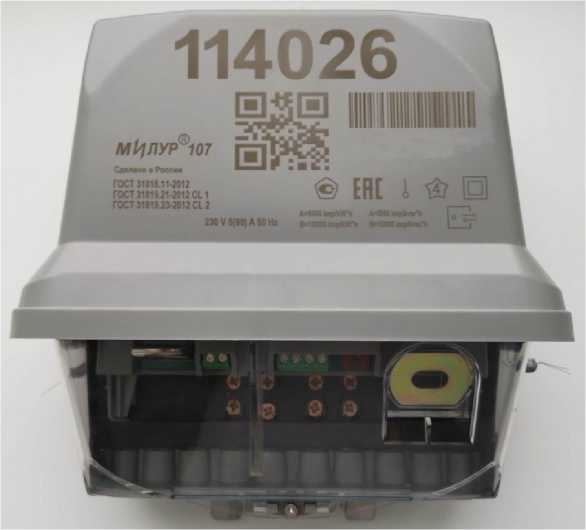

в) счетчики в корпусе SPLIT (наружная установка)
Рисунок 1 - Общий вид счётчиков
Пломба службы контроля
качества изготовителя
Место нанесения знака поверки
=0 □У
У
Пломбы обслуживающей
организации

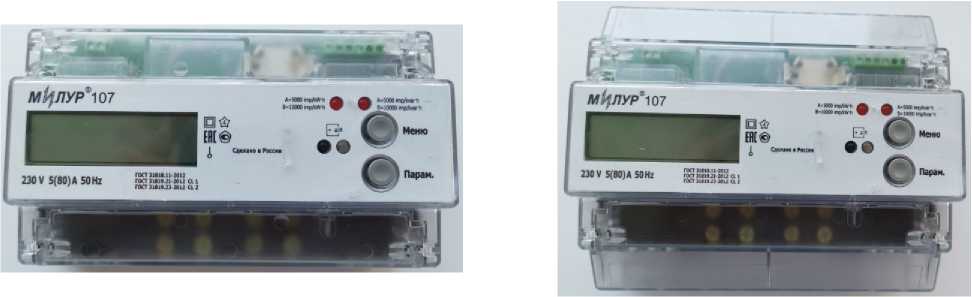

а) счетчики в корпусах 7мТН35 и 9мТН35
б) счетчики в корпусе SPLIT
Пломба службы контроля качества изготовителя

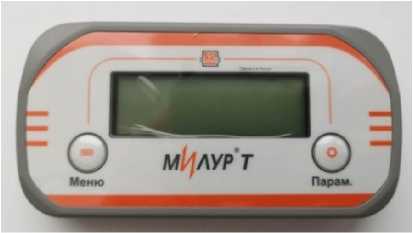

в) блок индикации Милур Т
Рисунок 2 - Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки
Программное обеспечение
Встроенное программное обеспечение (далее - ПО) производит обработку информации, поступающей от аппаратной части счетчика, формирует массивы данных и сохраняет их в энергонезависимой памяти, отображает измеренные значения на индикаторе, а также формирует ответы на запросы, поступающие по интерфейсам связи.
Метрологические характеристики счетчиков напрямую зависят от калибровочных коэффициентов, которые записываются в память счетчиков на заводе-изготовителе на стадии калибровки. Метрологические характеристики нормированы с учетом влияния ПО.
Метрологически значимая часть ПО, калибровочные коэффициенты и измеренные данные защищены аппаратной перемычкой защиты записи и не доступны для изменения без вскрытия счетчиков. Доступ к параметрам и данным со стороны интерфейсов защищен двумя уровнями доступа с устанавливаемыми паролями. ПО осуществляет ежесуточную самодиагностику счетчика.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО счетчиков приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
Milur107.bin |
|
Номер версии (идентификационный номер ПО), не ниже |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
- |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Класс точности при измерении активной электрической энергии для счетчиков со стандартным функционалом |
1 (ГОСТ 31819.21-2012) |
|
Пределы допускаемых погрешностей измерений активной электрической энергии и мощности для счетчиков класса точности 1 с расширенным функционалом |
таблицы 3-16 |
|
Класс точности при измерении реактивной электрической энергии для счетчиков со стандартным функционалом |
2 (ГОСТ 31819.23-2012) |
|
Пределы допускаемых погрешностей измерений реактивной электрической энергии и мощности для счетчиков класса точности 2 с расширенным функционалом |
таблицы 3-16 |
|
Постоянная счетчика в основном режиме/в режиме поверки, имп./кВт^ч (импульсный выход активной энергии):
|
5000/10000 5000/20000 |
|
Постоянная счетчика в основном режиме/в режиме поверки, имп./квар^ч (импульсный выход реактивной энергии):
|
5000/10000 5000/20000 |
|
Номинальное фазное напряжение ином, В |
230 |
|
Установленный рабочий диапазон напряжения, В |
от 0,8ином до 1,2-ином |
|
Расширенный рабочий диапазон напряжения, В |
от 0,8• ином до 1,3 • ином |
|
Предельный рабочий диапазон напряжения, В |
от 0 до 1,3 •ином |
|
Базовый ток Тб, А |
5 |
|
Максимальный ток Тмакс, А |
100 |
|
Номинальная частота сети /ном, Гц |
50 |
|
Диапазон измерений среднеквадратических значений фазного напряжения переменного тока иф, В* |
от 0,3 •ином до 1,3-ином |
|
Пределы допускаемой основной относительной погрешности измерений среднеквадратических значений фазного напряжения переменного тока, %* |
±0,5 |
|
Средний температурный коэффициент при измерении среднеквадратических значений фазного напряжения переменного тока в диапазоне рабочих температур, %/°С* |
±0,05 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Диапазон измерений отрицательного отклонения напряжения Ш(-), %* |
от 0 до 70 |
|
Пределы допускаемой основной относительной погрешности измерений отрицательного отклонения напряжения, %* |
±0,5 |
|
Средний температурный коэффициент при измерении отрицательного отклонения напряжения в диапазоне рабочих температур, %/°С* |
±0,05 |
|
Диапазон измерений положительного отклонения напряжения 5U(+), %* |
от 0 до 30 |
|
Пределы допускаемой основной относительной погрешности измерений положительного отклонения напряжения, %* |
±0,5 |
|
Средний температурный коэффициент при измерении положительного отклонения напряжения в диапазоне рабочих температур, %/°С* |
±0,05 |
|
Диапазон измерений среднеквадратических значений силы переменного тока в фазе Тф/нейтрали Тн, А* |
от 0,01-Тб до 1,1-Тмакс |
|
Пределы допускаемой основной относительной погрешности измерений среднеквадратических значений силы переменного тока в фазе/нейтрали, %* |
±1 |
|
Средний температурный коэффициент при измерении среднеквадратических значений силы переменного тока в диапазоне рабочих температур, %/°С* |
±0,05 |
|
Диапазон измерений разности токов между фазой и нейтралью (небаланс токов), А* |
от 0,01-Тб до 1,1-Тмакс |
|
Пределы допускаемой основной относительной погрешности измерений разности токов между фазой и нейтралью (небаланс токов), %* |
±2 |
|
Средний температурный коэффициент при измерении разности токов между фазой и нейтралью (небаланс токов) в диапазоне рабочих температур, %/°С* |
±0,05 |
|
Диапазон измерений частоты переменного тока f, Гц* |
от 42,5 до 57,5 |
|
Пределы допускаемой основной абсолютной погрешности измерений частоты переменного тока, Гц* |
±0,05 |
|
Средний температурный коэффициент при измерении частоты переменного тока в диапазоне рабочих температур, Гц/°С* |
±0,0007 |
|
Диапазон измерений отклонения основной частоты напряжения электропитания А/,' Гц* |
от -7,5 до +7,5 |
|
Пределы допускаемой основной абсолютной погрешности измерений отклонения основной частоты напряжения электропитания, Гц* |
±0,05 |
|
Средний температурный коэффициент при измерении отклонения основной частоты напряжения электропитания, Гц/°С* |
±0,0007 |
|
Диапазон измерений коэффициента мощности cos^* |
от -1 до +1 |
|
Пределы допускаемой основной относительной погрешности измерений коэффициента мощности cos^, %* |
±3 |
|
Средний температурный коэффициент при измерении коэффициента мощности cos^ в диапазоне рабочих температур, %/°С* |
±0,05 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Диапазон измерений коэффициента sin^* |
от -1 до +1 |
|
Пределы допускаемой основной относительной погрешности измерений коэффициента sin^, %* |
±3 |
|
Средний температурный коэффициент при измерении коэффициента sin^ в диапазоне рабочих температур, %/°С* |
±0,05 |
|
Диапазон измерений коэффициента tg^, %* |
от -57,29 до +57,29 |
|
Пределы допускаемой основной относительной погрешности измерений коэффициента tg^, %* |
±3 |
|
Средний температурный коэффициент при измерении коэффициента tg^ в диапазоне рабочих температур, %/°С* |
±0,05 |
|
Диапазон измерений полной мощности S, В •А* |
0,8ином— U< 1,3•ином 0,01’Тб — I — 1,1 •1макс |
|
Пределы допускаемой основной относительной погрешности измерений полной мощности, %* |
±2,0 |
|
Средний температурный коэффициент при измерении полной мощности в диапазоне рабочих температур, %/°С* |
таблица 17 |
|
Диапазон измерений длительности перенапряжения Д/пери, с* |
от 0,04 до 120 |
|
Пределы допускаемой основной абсолютной погрешности измерений длительности перенапряжения, с* |
±0,02 |
|
Средний температурный коэффициент при измерении длительности перенапряжения в диапазоне рабочих температур, с/°С* |
±0,0003 |
|
Диапазон измерений перенапряжения бипер, % от ином* |
от 0 до 30 |
|
Пределы допускаемой основной относительной погрешности измерений перенапряжения, %* |
±0,5 |
|
Средний температурный коэффициент при измерении перенапряжения в диапазоне рабочих температур, %/°С* |
±0,05 |
|
Диапазон измерений длительности провала напряжения Д/пи, с* |
от 0,04 до 120 |
|
Пределы допускаемой основной абсолютной погрешности измерений длительности провала напряжения, с* |
±0,02 |
|
Средний температурный коэффициент при измерении длительности провала напряжения в диапазоне рабочих температур, с/°С* |
±0,0003 |
|
Диапазон измерений глубины провала напряжения 6Uh, %* |
от 0 до 70 |
|
Пределы допускаемой основной относительной погрешности измерений глубины провала напряжения, %* |
±0,5 |
|
Средний температурный коэффициент при измерении глубины провала напряжения в диапазоне рабочих температур, %/°С* |
±0,05 |
|
Стартовый ток (чувствительность), А, не более: - по активной энергии (класс точности 1 по ГОСТ 31819.21-2012) |
0,02 |
|
- по реактивной энергии (класс точности 2 по ГОСТ 31819.23-2012) |
0,025 |
|
Минимальное время между импульсами при измерении активной электрической энергии для счетчиков класса точности 1 по ГОСТ 31819.21-2012 и реактивной электрической энергии для счетчиков класса точности 2 по ГОСТ 31819.23-2012 |
таблица 18 |
|
Ход внутренних часов в нормальных условиях измерений, c/сут, не хуже |
±0,5 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Средний температурный коэффициент хода внутренних часов в диапазоне рабочих температур, с/(сгг::С) |
таблица 19 |
|
Нормальные условия измерений:
|
от +21 до +25 от 30 до 80 |
|
* Только для счетчиков с расширенным функционалом. Примечание - Погрешность измерений не зависит от способов передачи измерительной информации при использовании цифровых каналов связи и определяется классами точности применяемых средств измерений. | |
Таблица 3 - Пределы допускаемой основной относительной погрешности измерений активной электрической энергии и мощности для счетчиков класса точности 1 и реактивной электрической энергии и мощности для счетчиков класса точности 2 при номинальном напряжении
|
Класс точности |
Пределы допускаемой основной относительной погрешности, % |
Сила переменного тока, А |
Коэффициент |
|
При измерении активной энергии и мощности | |||
|
1 |
±1,5 |
0,05’/б < I < 0,1 ^1б |
cos^-1 |
|
±1,0 |
0,1 ’Тб < I < /макс | ||
|
±1,5 |
0,1’/б < I < 0,2’/б |
cos (р=0,5 (при индуктивной нагрузке (далее - инд.)) cos (р=0,8 (при емкостной нагрузке (далее - емк.)) | |
|
±1,0 |
0,2’/б < I < /макс | ||
|
При измерении реактивной энергии и мощности | |||
|
2 |
±2,5 |
0,05’/б < / < 0,1’/б |
siiw 1 |
|
±2,0 |
0,1 ’/б < / < /макс | ||
|
±2,5 |
0,1’/б </ < 0,2’/б |
sin^=0,5 (инд., емк.) | |
|
±2,0 |
0,2 /б < / < /макс |
sin^=0,5 (инд., емк.) | |
|
±2,5 |
sin^=0,25 (инд., емк.) | ||
Таблица 4 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности для счетчиков класса точности 1 и реактивной электрической энергии и мощности для счетчиков класса точности 2 в установленном/расширенном/предельном рабочем диапазоне напряжения
|
Класс точности |
Пределы допускаемой дополнительной относительной погрешности, % |
Сила переменного тока, А |
Коэффициент |
|
При измерении активной энергии и мощности | |||
|
1 |
±0,7 |
0,05 ’ /б < / < /макс |
cos^=1 |
|
±1,0 |
0,1 ’ /б < / < /макс |
cos^=0,5 (инд.) | |
|
При измерении реактивной энергии и мощности | |||
|
2 |
±1 |
0,05 ’ /б < / </макс |
siiw 1 |
|
±1,5 |
0,1 ’ /б < / < /макс |
sin^=0,5 (инд., емк.) | |
|
Примечание: дополнительная относительная погрешность в предельном диапазоне напряжений сети для значений от 0 до 0,8-Uhom находится в пределах от плюс 10 до минус 100 %. | |||
Таблица 5 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности для счетчиков класса точности 1 и реактивной электрической энергии и мощности для счетчиков класса точности 2 при отклонении частоты сети от номинального значения в пределах +2 % при номинальном напряжении
|
Класс точности |
Пределы допускаемой дополнительной относительной погрешности, % |
Сила переменного тока, А |
Коэффициент |
|
При измерении активной энергии и мощности | |||
|
1 |
±0,5 |
0,05 •Тб — I — 1макс |
cos^=1 |
|
±0,7 |
0,1 ’Тб — I — Тмакс |
cos^=0,5 (инд.) | |
|
При измерении реактивной энергии и мощности | |||
|
2 |
±2,5 |
0,05 ’Тб — I — Тмакс |
siiw 1 |
|
±2,5 |
0,1 ’Тб — I — Тмакс |
sin^=0,5 (инд., емк.) | |
Таблица 6 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности для счетчиков класса точности 1, вызванной гармониками в цепях напряжения и тока, при номинальном напряжении
|
Класс точности |
Пределы допускаемой дополнительной относительной погрешности, % |
Сила переменного тока, А |
Коэффициент |
|
При измерении активной энергии и мощности | |||
|
1 |
±0,8 |
0,5 Тмакс |
cos^=1 |
Таблица 7 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности для счетчиков класса точности 1 и реактивной электрической энергии и мощности для счетчиков класса точности 2, вызванной постоянной составляющей и четными гармониками в цепи переменного тока, при номинальном напряжении
|
Класс точности |
Пределы допускаемой дополнительной относительной погрешности, % |
Сила переменного тока, А |
Коэффициент |
|
При измерении активной энергии и мощности | |||
|
1 |
±3,0 |
Тмакс/т/2 |
cos^=1 |
|
При измерении реактивной энергии и мощности | |||
|
2 |
±6,0 |
/макс/1/2 |
siiw 1 |
Таблица 8 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности для счетчиков класса точности 1, вызванной нечетными гармониками и субгармониками в цепи переменного тока, при номинальном напряжении
|
Класс точности |
Пределы допускаемой дополнительной относительной погрешности, % |
Сила переменного тока, А |
Коэффициент |
|
При измерении активной энергии и мощности | |||
|
1 |
±3,0 |
0,5-Уб |
cos^=1 |
Таблица 9 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности для счетчиков класса точности 1 и реактивной электрической энергии и мощности для счетчиков класса точности 2, вызванной постоянной
|
магнитной индукцией внешнего происхождения, п |
ри номинальном напряжении | ||
|
Класс точности |
Пределы допускаемой дополнительной относительной погрешности, % |
Сила переменного тока, А |
Коэффициент |
|
При измерении активной энергии и мощности | |||
|
1 |
±2,0 |
1б |
cos ср=1 |
|
При измерении реактивной энергии и мощности | |||
|
2 |
±3,0 |
1б |
sin (р=1 |
Таблица 10 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности для счетчиков класса точности 1 и реактивной электрической энергии и мощности для счетчиков класса точности 2, вызванной магнитной индукцией внешнего происхождения 0,5 мТл, при номинальном напряжении
|
Класс точности |
Пределы допускаемой дополнительной относительной погрешности, % |
Сила переменного тока, А |
Коэффициент |
|
При измерении активной энергии и мощности | |||
|
1 |
±2,0 |
1б |
cos ср=1 |
|
При измерении реактивной энергии и мощности | |||
|
2 |
±3,0 |
1б |
sin (р=1 |
Таблица 11 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности для счетчиков класса точности 1 и реактивной электрической энергии и мощности для счетчиков класса точности 2, вызванной внешним радиочастотным электромагнитным полем, при номинальном напряжении
|
Класс точности |
Пределы допускаемой дополнительной относительной погрешности, % |
Сила переменного тока, А |
Коэффициент |
|
При измерении активной энергии и мощности | |||
|
1 |
±2,0 |
1б |
cos ср=1 |
|
При измерении реактивной энергии и мощности | |||
|
2 |
±3,0 |
1б |
sin^=1 |
Таблица 12 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности для счетчиков класса точности 1 и реактивной электрической энергии и мощности для счетчиков класса точности 2, вызванной кондуктивными помехами, наведенными радиочастотными полями, при номинальном напряжении
|
Класс точности |
Пределы допускаемой дополнительной относительной погрешности, % |
Сила переменного тока, А |
Коэффициент |
|
При измерении активной энергии и мощности | |||
|
1 |
±2,0 |
1б |
cos^=1 |
|
При измерении реактивной энергии и мощности | |||
|
2 |
±3,0 |
1б |
siiw 1 |
Таблица 13 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности для счетчиков класса точности 1 и реактивной электрической энергии и мощности для счетчиков класса точности 2, вызванной наносекундными импульсными помехами, при номинальном напряжении
|
Класс точности |
Пределы допускаемой дополнительной относительной погрешности, % |
Сила переменного тока, А |
Коэффициент |
|
При измерении активной энергии и мощности | |||
|
1 |
±4,0 |
Тб |
cos (р=1 |
|
При измерении реактивной энергии и мощности | |||
|
2 |
±4,0 |
Тб |
sin (р=1 |
Таблица 14 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности для счетчиков класса точности 1 и реактивной электрической энергии и мощности для счетчиков класса точности 2, вызываемой самонагревом, при номинальном напряжении
|
Класс точности |
Пределы допускаемой дополнительной относительной погрешности, % |
Сила переменного тока, А |
Коэффициент |
|
При измерении активной энергии и мощности | |||
|
1 |
±0,7 |
Тмакс |
cos (р=1 |
|
±1,0 |
cos^=0,5 (инд.) | ||
|
При измерении реактивной энергии и мощности | |||
|
2 |
±1,0 |
Тмакс |
sin (р=1 |
|
±1,5 |
sin^=0,5 (инд.) | ||
Таблица 15 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности для счетчиков класса точности 1 и реактивной электрической энергии и мощности для счетчиков класса точности 2, вызванной кратковременными перегрузками по току, при номинальном напряжении
|
Класс точности |
Пределы допускаемой дополнительной относительной погрешности, % |
Сила переменного тока, А |
Коэффициент |
|
При измерении активной энергии и мощности | |||
|
1 |
±1,5 |
30\!макс (с отклонением от 0 до -10 %) в течение 10 мс |
cos^=1 |
|
При измерении реактивной энергии и мощности | |||
|
2 |
±1,5 |
30-/макс (с отклонением от 0 до -10 %) в течение 10 мс |
siiw 1 |
Таблица 16 - Средний температурный коэффициент при измерении активной электрической энергии и мощности для счетчиков класса точности 1 и реактивной электрической энергии и мощности для счетчиков класса точности 2 в диапазоне рабочих температур при номинальном напряжении
|
Класс точности |
Средний температурный коэффициент, %/°С |
Ток нагрузки |
Коэффициент |
|
При измерении активной энергии и мощности | |||
|
1 |
±0,05 |
0,1 ’Тб — I — Тмакс |
cos^=1 |
|
±0,07 |
0,2 •Тб — I — Тмакс |
cos^=0,5 (инд.) | |
Продолжение таблицы 16
|
Класс точности |
Средний температурный коэффициент, %/°С |
Ток нагрузки |
Коэффициент |
|
При измерении реактивной энергии и мощности | |||
|
2 |
±0,1 |
0,1 ’Тб < I < 1макс |
sin (р=1 |
|
±0,15 |
0,2 ’1б < I < 1макс |
sin^=0,5 (инд., емк.) | |
Таблица 17 - Средний температурный коэффициент при измерении полной мощности в диапазоне рабочих температур при номинальном напряжении
|
Класс точности |
Средний температурный коэффициент, %/°С |
Сила переменного тока, А |
Коэффициент |
|
1; 2 |
±0,1 |
0,1 1б < I < 1макс |
cos^=1 |
|
silW 1 | |||
|
±0,15 |
0,2 1б < I < 1макс |
cos^=0,5 (инд.) | |
|
sin^=0,5 (инд., емк.) |
Таблица 18 - Минимальное время между импульсами при проверке без тока нагрузки (отсутствие самохода) при измерении активной электрической энергии для счетчиков класса точности 1 и реактивной электрической энергии для счетчиков класса точности 2
|
Функционал |
Класс точности |
Напряжение переменного тока, В |
Минимальное время между импульсами, с |
|
При измерении активной энергии | |||
|
Стандартный |
1 |
1,3' ином |
157 |
|
Расширенный |
1 |
1,3' ином |
79 |
|
При измерении реактивной энергии | |||
|
Стандартный |
2 |
1,3' ином |
126 |
|
Расширенный |
2 |
1,3' ином |
63 |
Таблица 19 - Средний температурный коэффициент точности хода часов счетчиков
|
Вариант установки |
Средний температурный коэффициент, с/сут/°С |
Температурный диапазон, °С |
|
Для счетчиков, устанавливаемых внутри помещений |
±0,072 |
от -40 до +21 от +25 до +70 |
|
Для счетчиков наружной установки |
±0,063 |
от -50 до +21 от +25 до +70 |
Таблица 20 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Активная (полная) мощность, потребляемая цепями напряжения, Вт (В^А) (без учета потребления дополнительными интерфейсными модулями), не более |
2 (7) |
|
Полная мощность, потребляемая одной цепью тока, В^А, не более |
0,3 |
|
Габаритные размеры (ширинахдлинахвысота), мм, не более: в корпусе 7мТН35: | |
|
- со стандартными клеммными крышками |
125х130х75 |
|
- с уменьшенными клеммными крышками в корпусе 9мТН35: |
125x100x75 |
|
- со стандартными клеммными крышками |
158х129х75 |
|
- с уменьшенными клеммными крышками |
158х100х75 |
|
в корпусе SPLIT: | |
|
- измерительный блок |
215х210х112 |
|
- блок индикации Милур Т |
145x74x29 |
Продолжение таблицы 20
|
Наименование характеристики |
Значение |
|
Масса, кг, не более: | |
|
- счетчик в корпусе 7мТН35 |
0,9 |
|
- счетчик в корпусе 9мТН35 |
1,0 |
|
- счетчик в корпусе SPLIT (измерительный блок) |
2,0 |
|
- блок индикации Милур Т |
0,2 |
|
Максимальный ток встроенного реле отключения (ограничения)/включения нагрузки, А |
110 |
|
Предельный ток при температуре +40 °С в течение 2 ч, А |
120 |
|
Количество импульсных выходов |
2 |
|
Количество тарифов, не более |
4 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С: | |
|
- для счетчиков, устанавливаемых внутри помещений |
от -40 до +70 |
|
- для счетчиков наружной установки |
от -50 до +70 |
|
- для блока индикации Милур Т |
от -10 до +40 |
|
- относительная влажность воздуха при температуре окружающего воздуха +30 °С, %, не более |
90 |
|
Средний срок службы, лет |
30 |
|
Средняя наработка на отказ, ч |
320000 |
|
Срок сохранения информации в энергонезависимой памяти при отключении |
30 |
|
питания, лет, не менее |
наносится на панель счетчика методом офсетной печати или другим способом, не ухудшающим качества, на титульные листы руководства по эксплуатации и формуляра - типографским способом.
Комплектность средства измерений
Таблица 21 - Комплектность счетчиков
|
Наименование |
Обозначение |
Количество |
|
Счетчик электрической энергии статический Милур 107 |
ТСКЯ.411152.006-ХХ.ХХ |
1 шт. |
|
Формуляр |
ТСКЯ.411152.006ФО |
1 экз. |
|
Упаковка |
- |
1 шт. |
|
Руководство по эксплуатации* |
ТСКЯ.411152.006РЭ |
1 экз. |
|
Блок индикации Милур Т** |
- |
1 шт. |
|
Программное обеспечение на электронном носителе*** |
- |
1 шт. |
|
Методика поверки*** |
ТСКЯ.411152.006МП |
1 экз. |
|
* Размещено на сайтах www.miluris.ru и/или www.milur.ru, а также поставляется со счетчиками с расширенным функционалом. ** Поставляется в комплекте со счетчиками наружной установки. *** Поставляется по отдельному заказу на партию счетчиков или организациям, производящим поверку и эксплуатацию счётчиков. | ||
осуществляется по документу ТСКЯ.411152.006МП «Счётчики электрической энергии статические Милур 107. Методика поверки», утвержденному ООО «ИЦРМ» 05.04.2019 г. Основные средства поверки:
- установка автоматическая однофазная для поверки счетчиков электрической энергии НЕВА-Тест 6103 (регистрационный номер в Федеральном информационном фонде 49992-12);
- частотомер электронно-счетный Ч3-63 (регистрационный номер в Федеральном информационном фонде 9084-83);
- калибратор переменного тока «Ресурс-К2М» (регистрационный номер в Федеральном информационном фонде 31319-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус счетчика, как показано на рисунке 2, на свидетельство о поверке и (или) в формуляр.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к счётчикам электрической энергии статическим Милур 107ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности 1 и 2
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счётчики реактивной энергии
ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии
ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения
ТСКЯ.411152.006ТУ Счётчики электрической энергии статические Милур 107. Технические условия
ИзготовителиОбщество с ограниченной ответственностью «Милур Интеллектуальные Системы» (ООО «Милур ИС»)
ИНН 7735180786
Адрес: 620100, г. Екатеринбург, ул. Селькоровская, д. 86А Юридический адрес: 124498, г. Москва, г. Зеленоград, проспект Георгиевский, д. 5, этаж 5, пом. I, ком. 57
Телефон: +7 (800) 100-91-17 E-mail: sales@milur.ru
Акционерное общество «Научно-производственное предприятие «Исток» имени А. И. Шокина» (АО «НПП «Исток» им. Шокина»)
ИНН 5050108496
Адрес: 141190, Московская обл., г. Фрязино, ул. Вокзальная, д. 2а, корпус 1, этаж 2, ком. 65
Телефон: +7 (495) 465-86-66
E-mail: info@istokmw.ru
Акционерное общество «Пензенское производственное объединение «Электроприбор» (АО «ПО «Электроприбор»)
ИНН 5835094992
Адрес: 440011, г. Пенза, проспект Победы, д. 69
Телефон: +7 (8412) 47-78-88
E-mail: mail@electropribor-penza.ru
Заявитель
Общество с ограниченной ответственностью «Милур Интеллектуальные Системы» (ООО «Милур ИС»)
ИНН 7735180786
Адрес: 620100, г. Екатеринбург, ул. Селькоровская, д. 86А
Юридический адрес: 124498, г. Москва, г. Зеленоград, проспект Георгиевский, д. 5, этаж 5, пом. I, ком. 57
Телефон: +7 (800) 100-91-17
E-mail: sales@milur.ru
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
Расширенный функционал включает в себя:
-
- измерение показателей качества электроэнергии;
-
- возможность выбора протокола обмена данными;
-
- энергонезависимую фиксацию вскрытия корпуса и клеммных крышек;
-
- два резервных источника питания (в корпусах 7мТН35 и 9мТН35);
-
- увеличенный гарантийный срок;
-
- встроенная батарея часов реального времени;
-
- наличие трехосевого датчика магнитного поля.
