ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 2976 от 25.11.2022
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
25 ноября 2022 г.
№ 2976
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. Распространить действие методики поверки средства измерений, установленной согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.
-
4. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации UT 28 август 2020 Г. № 290бх
Подлинник электронного документа, подписанного ЭП,
- т. Подлинник электронного документа, подписанного ЭП,
за собой.
-
5. Контроль за испол] [ениемниавтоящеяэсирияаэагввзлвляю
Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СН-ЧИФИКАТЕ ЭП
Заместитель Руководителя
Сертификат: O29D1O9BO00BAE27AMC995DDBO60203A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27.12.2022
Е.РЛазаренко
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «25» ноября 2022 г. № 2976
Сведения об утвержденном типе средства измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средства измерений
|
№ п/ п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготови тель |
Дата утверждения акта испытаний |
Интервал между поверками |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
|
1. |
Контроллеры программируемые логические |
MKLogic- 500 |
Модуль блока питания МК-550-024 зав. № 1005500242000052, модуль центрального процессора МК-501-024 зав. № 1005010222100049, модуль аналогового вывода МК-576-016 А зав. №№ 1005761162100003, 1005761162100004, 1005761162100005 |
65683-16 |
НА.ГНМЦ.0 109-16 с изменением №2 |
НА.ГНМЦ.0 688-22 МП |
28.06. 2022 |
для модуля MK-576-016 A 5 лет |
Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»), г. Уфа |
АО «Нефтеавтом атика», г. Казань |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» ноября 2022 г. № 2976
Лист № 1 Регистрационный № 65683-16 Всего листов 11
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Контроллеры программируемые логические MKLogic-500
Назначение средства измерений
Контроллеры программируемые логические MKLogic-500 (далее по тексту -контроллеры) предназначены для измерений унифицированных аналоговых сигналов в виде силы постоянного электрического тока от первичных измерительных преобразователей, а также для преобразований цифровых сигналов в аналоговые сигналы постоянного тока, используемые для регулирования параметров технологического процесса.
Описание средства измерений
Контроллеры состоят из группы модулей. Принцип действия аналоговых модулей основан на преобразовании аналогового сигнала в цифровое представление и наоборот с обработкой встроенным микропроцессором и передачей данных через соответствующие интерфейсы.
Контроллеры имеют модульную структуру. В состав контроллеров входят центральный процессорный модуль, модули ввода-вывода, интерфейсные модули и модуль питания.
Процессорный модуль обеспечивает централизованный сбор данных от модулей ввода-вывода, обработку и централизованное выполнение алгоритмов контроля и управления механизмами и технологическим оборудованием, а также информационный обмен со смежными системами. Логика работы контроллера определяется пользователем в процессе программирования. При этом поддерживаются языки программирования согласно IEC 61131-3.
Модули контроллеров в пластиковых корпусах устанавливаются на DIN-рейку креплением защелками. Подключение к соседним модулям осуществляется с помощью шинных соединителей, наружные соединения возможны через съемные терминальные блоки, что позволяет проводить замену модулей без демонтажа внешних цепей.
Модули аналогового ввода MK-576-008 A и модули аналогового вывода MK-574-008 A могут быть изготовлены как с разъемом Ethernet, так и без него.
Модули аналогового ввода МК-576-016 А могут использоваться для работы контроллера в режиме «горячего» резервирования измерительных каналов при подключении ко входу основного и резервного модулей преобразователей ток - напряжение.

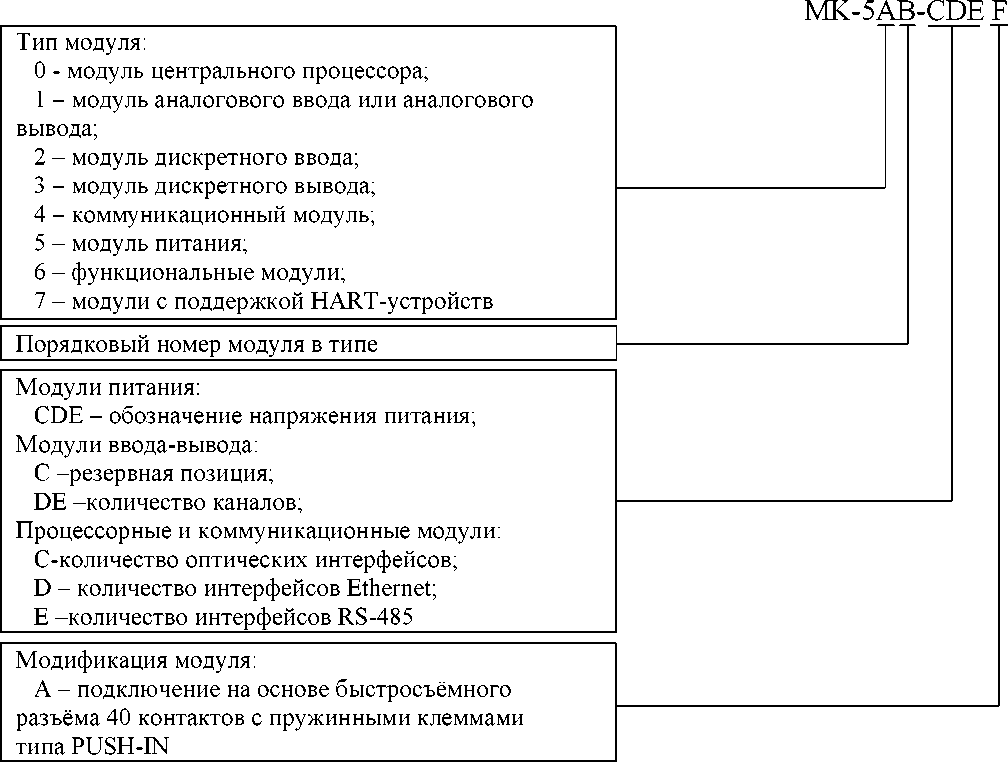

На рисунке 1 представлена расшифровка условного обозначения модулей изделия.
Рисунок 1 - Расшифровка условного обозначения модулей изделия.
Диапазон аналоговых сигналов у модулей аналогового ввода - вывода программно конфигурируемый 0 - 20 мА или 4 - 20 мА.
Контроллеры применяются для построения автоматизированных систем управления и регистрации данных при различных объемах измерительной информации и территориальном распределении объектов в различных отраслях промышленности.
Каждый модуль контроллеров MKLogic-500 пломбируется от несанкционированного доступа наклейкой на производстве. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Серийный номер наносится на поверхность контроллера методом наклейки. Формат нанесения заводского номера - числовой.

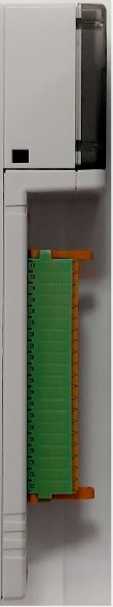

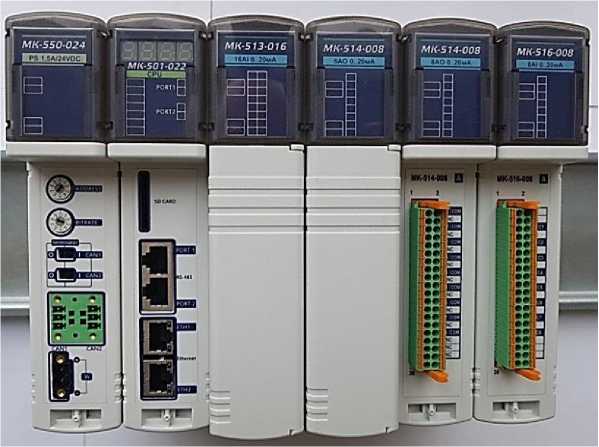

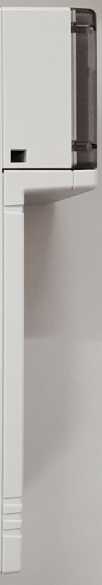

Внешний вид модулей приведен на рисунках 3-10.

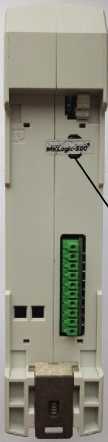

Рисунок 2
Место пломбирования
а)
Внешний
б)
б)
Схема
пломбирования
от
а)
вид
контроллеров;
несанкционированного доступа.

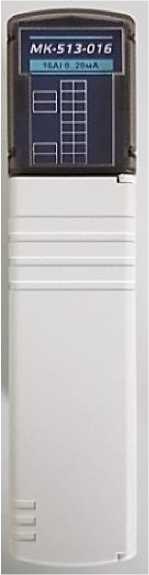

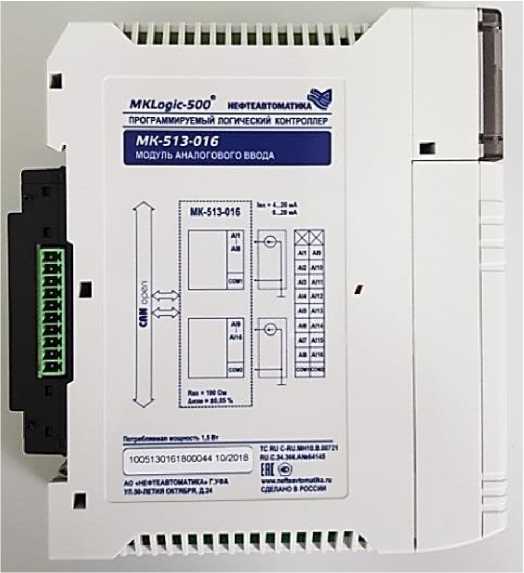

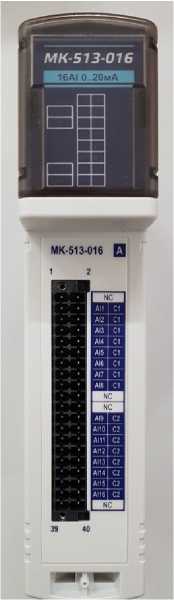

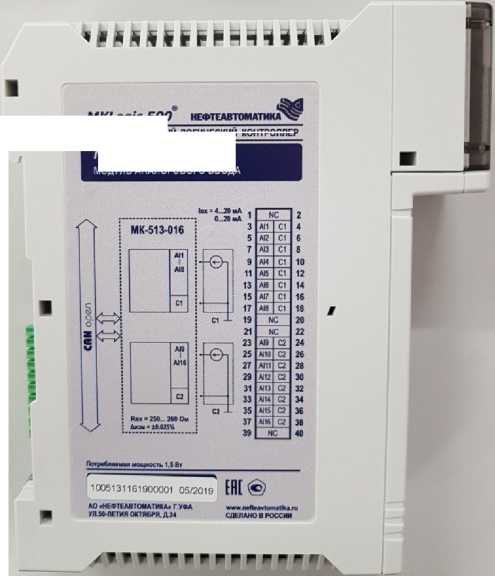

Рисунок 3 - Внешний вид модуля аналогового ввода MK-513-016

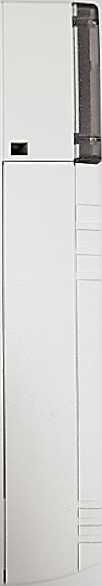

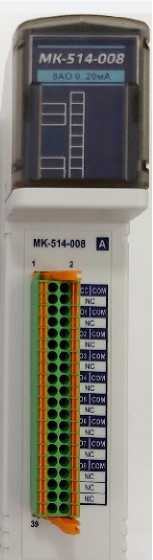

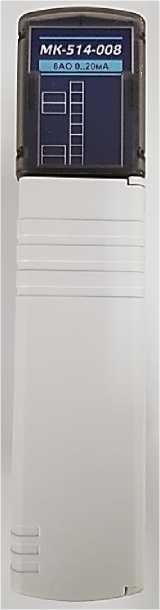

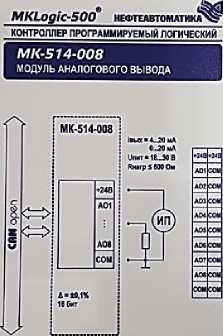

Рисунок 4 - Внешний вид модуля аналогового вывода MK-514-008
Ч Iliff /ММ
MKLogic-500_____________
ПРОГРАММИРУЕМЫМ ЛОГИЧЕСКИЙ КОНТРОЛЛЕР

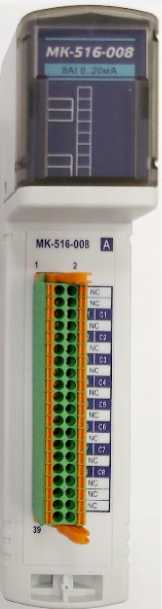

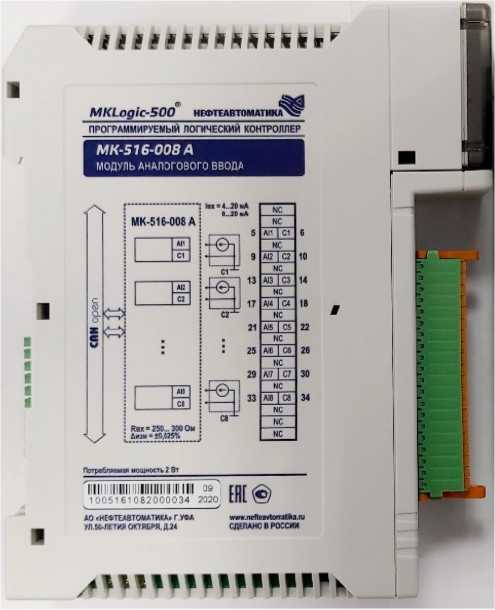

Рисунок 6 - Внешний вид модуля аналогового ввода MK-516-008 А.
MKLogic-500
ПРОГРАММИРУЕМЫЙ ЛОГИЧЕСКИЙ КОНТРОЛЛЕР
МК-513-016А
МОДУЛЬ АНАЛОГОВОГО ВВОДА
а) модуль аналогового вывода MK-574-008 А без разъема Ethernet.

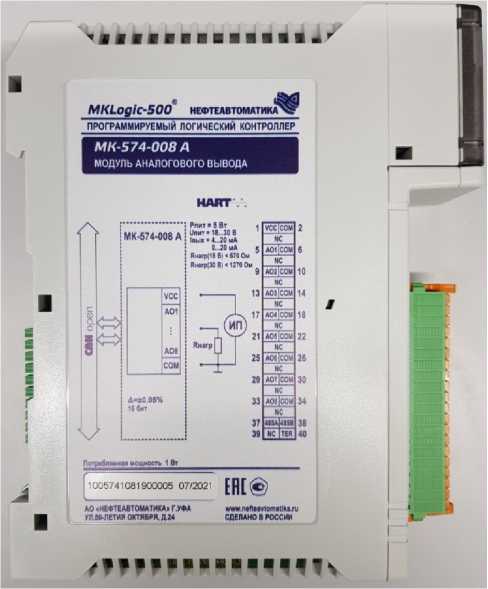

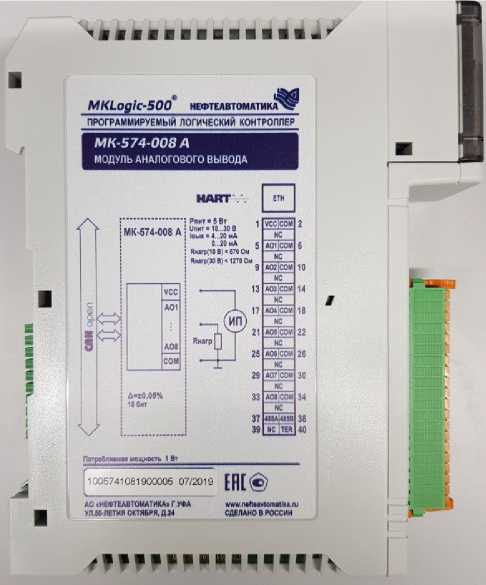

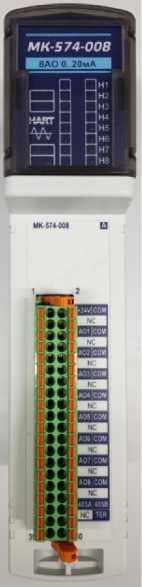

Рисунок 8 - Внешний вид модуля аналогового вывода MK-574-008 А
MKLogic-500
ПРОГРАММИРУЕМЫЙ ЛОГИЧЕСКИЙ КОНТРОЛЛЕР
МК-576-008 А
МОДУЛЬ АНАЛОГОВОГО ВВОДА
|
МК-576-008 А |
lax = 4- JO 0_20k |
|
п |
э С1 |
|
[ L“| 1 м | |
|
02; | |
|
Rax = 250... 260 Ом Дю- =±6.025% |
а) модуль аналогового ввода MK-576-008 А без разъема Ethernet.
М К-576-008 А
МОДУЛЬ АНАЛОГОВОГО ВВОДА
|
ЕТН |
|
НС |
|
НС |
|
AJ1 | Ct |
|
NC |
|
А12 | С2 |
|
NC |
|
АВ | СЗ _NC АИ | С4 |
|
НС |
|
AI5 | С5 |
|
NC |
|
AJ6 | С6 |
|
1ЧС |
|
AI7 1 С? |
|
НС |
|
Ай | С8 |
|
НС 4Э5А|аб5В |
|
NO |TER |

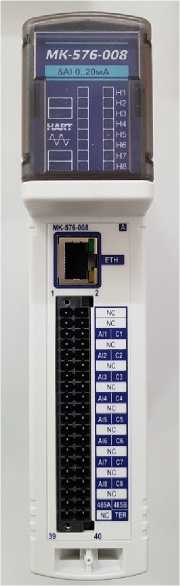

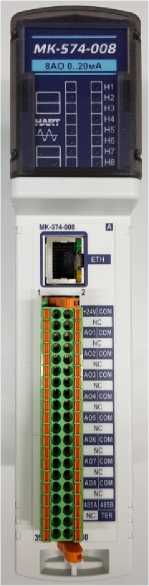

Рисунок 9 - Внешний вид модуля аналогового ввода MK-574-008 А

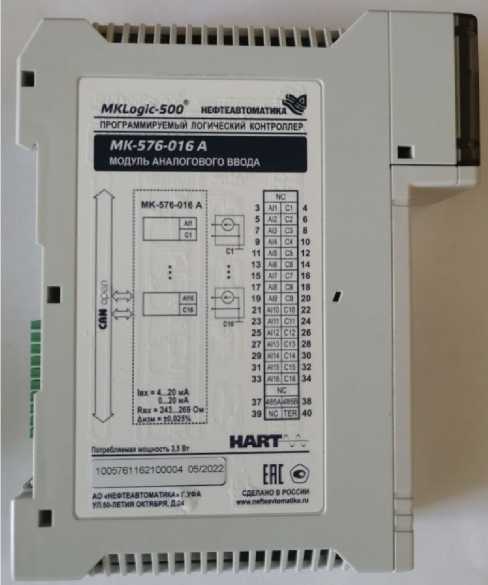

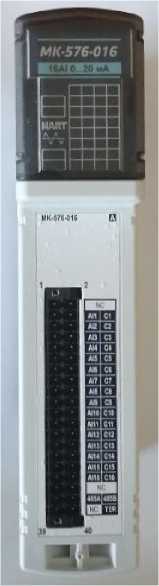

Рисунок 10 - Внешний вид модуля аналогового ввода МК-576-016 А
Графические элементы на боковой поверхности, панели индикации и передней панели модулей не влияют на технические параметры и функционирование модулей и допускают изменения.
Программное обеспечение
Контроллеры имеют встроенное программное обеспечение, хранящееся в энергонезависимой памяти измерительных модулей. Идентификационные данные ПО контроллеров приведены в таблице 1.
Загрузка встроенного программного обеспечения производится на заводе-изготовителе. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия, защита от перезаписи и считывания из памяти осуществляется посредством записи кода-блокировки в специальные защитные регистры. Прикладное программное обеспечение, разрабатываемое пользователем, не влияет на метрологические характеристики контроллеров.
Уровень защиты ПО контроллеров от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО контроллеров
|
Идентификационные данные (признаки) |
Значение | ||
|
MK-513-016 |
MK-514-008 |
МК-513-016 А | |
|
Идентификационное наименование ПО |
MKLogic500 AI16 513 |
MKLogic500 AO08 514 |
MKLogic-500 513Х16 |
|
Номер версии (идентификационный номер) ПО |
не ниже 0.0.1.0 |
не ниже 0.0.0.8 |
не ниже 0.1.2.3 |
|
Цифровой идентификатор ПО |
2E7663DF |
B072A73B |
2E7663DF |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 | ||
Продолжение таблицы 1
|
Идентификационные данные (признаки) |
Значение | ||
|
MK-514-008 А |
MK-516-008 А |
MK-574-008 А | |
|
Идентификационное наименование ПО |
MKLogic-500 514Х08 |
MKLogic-500 516Х08 |
MKLogic-500 574Х08 |
|
Номер версии (идентификационный номер) ПО |
не ниже 0.1.2.5 |
не ниже 0.1.2.2 |
не ниже 0.1.4.0 |
|
Цифровой идентификатор ПО |
32C07EDF |
8FD662D8 |
F3CBAB63 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 | ||
Окончание таблицы 1
|
Идентификационные данные (признаки) |
Значение | |
|
MK-576-008 А |
MK-576-016 А | |
|
Идентификационное наименование ПО |
MKLogic-500 576Х08 |
MKLogic-500 576X16 |
|
Номер версии (идентификационный номер) ПО |
не ниже 0.1.2.0 |
не ниже 0.1.6.1 |
|
Цифровой идентификатор ПО |
B75B1411 |
F8385AD5 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 | |
Основные метрологические характеристики измерительных каналов контроллеров приведены в таблице 2.
Таблица 2 - Основные метрологические характеристики измерительных модулей силы тока
|
Тип модуля |
Количество каналов |
Диапазоны преобразований аналоговых сигналов/разрядность цифровых сигналов |
Пределы допускаемой приведенной к диапазону погрешности, % | ||
|
на входе |
на выходе |
основной |
в рабочих условиях | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
MK- 513-016 |
16 |
от 0 до 20 мА (от 4 до 20 мА) |
14 бит |
±0,05 |
±0,075 |
|
MK- 514-008 |
8 |
16 бит |
от 0 до 20 мА (от 4 до 20 мА) |
±0,1 |
±0,15 |
|
MK-514- |
8 |
16 бит |
от 0 до 20 мА |
±0,05 |
±0,15 |
|
Тип модуля |
Количество каналов |
Диапазоны преобразований аналоговых сигналов/разрядность цифровых сигналов |
Пределы допускаемой приведенной к диапазону погрешности, % | ||
|
на входе |
на выходе |
основной |
в рабочих условиях | ||
|
008 А |
(от 4 до 20 мА) | ||||
|
MK-516- 008 А |
8 |
от 0 до 20 мА (от 4 до 20 мА) |
16 бит |
±0,025 |
±0,075 |
|
MK-513- 016 А |
16 |
от 0 до 20 мА (от 4 до 20 мА) |
14 бит |
±0,05 |
±0,075 |
|
MK-574- 008 А |
8 |
16 бит |
от 0 до 20 мА (от 4 до 20 мА) |
±0,05 |
±0,15 |
|
MK-576- 008 А |
8 |
от 0 до 20 мА (от 4 до 20 мА) |
16 бит |
±0,025 |
±0,075 |
|
MK-576- 016 А |
16 |
от 0 до 20 мА от 4 до 20 мА |
16 бит |
±0,05; ± Vo,052 + y/2* |
±0,3; ± V0,182 + y/2* |
* - погрешность в режиме резервирования;
уя - приведенная погрешность преобразователя ток - напряжение
Таблица 3 - Основные технические характеристики контроллеров
|
Наименование характеристики |
Значение |
|
Температура окружающего воздуха в нормальных условиях эксплуатации, °С |
от +23 до+ 27 |
|
Рабочие условия эксплуатации:
|
от - 20 до +70 от 5 до 95 |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 18 до 30 |
|
Средний срок службы, лет |
15 |
|
Средняя наработка до метрологического отказа, ч:
|
20000 100000 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 4 - Комплектность контроллеров
|
Наименование |
Обозначение |
Количество |
|
Контроллер программируемый логический (состав модулей определяется заказчиком) |
MKLogic-500 |
1 шт. |
|
Руководство по эксплуатации (в электронном виде) |
КДСА.426471.004 РЭ |
1 экз. |
|
Паспорт на каждый модуль изделия |
КДСА.4264ХХ.ХХХ ПС |
1 экз. |
|
Наименование |
Обозначение |
Количество |
|
Методика поверки (по требованию) |
- |
1 экз. |
|
Программное обеспечение (по требованию) |
Калибратор MKLogic-500 |
1 экз. |
приведены в разделе «Методика измерения и воспроизведения сигнала» руководство по эксплуатации на программируемый логический контроллер MKLogic-500
КДСА.426471.004 РЭ.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ Р 51841-2001 (МЭК 61131-2-92) Программируемые контроллеры. Общие технические требования и методы испытаний;
ТУ 425200-042-00137093-2016 Программируемый логический контроллер MKLogic-500. Технические условия.
Изготовитель
Акционерное общество «Нефтеавтоматика»
(АО «Нефтеавтоматика»)
ИНН 0278005403
Адрес: 450005, Республика Башкортостан, г. Уфа, ул. 50-летия Октября, д. 24 Телефон: +7 (347) 279-88-99, +7-800-700-78-68 Факс: +7 (347) 279-88-99, +7-800-700-78-68
Web-сайт: www.nefteavtomatika.ru
E-mail: nefteavtomatika@nefteavtomatika.ru
Испытательный центр
Акционерное общество «Нефтеавтоматика»
(АО «Нефтеавтоматика»)
Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а Телефон: +7 (843) 567-20-10
Факс: +7 (843) 567-20-10
E-mail: gnmc@nefteavtomatika.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311366.
